Пример компоновки элементов очистного сооружения из полимерных композиционных материалов для накопительной схемы очистки поверхностных сточных вод приведен на рисунке Б.1.
Пример компоновки элементов очистного сооружения из полимерных композиционных материалов в две линии для накопительной схемы очистки поверхностных сточных вод приведен на рисунке Б.2.
Пример компоновки элементов очистного сооружения из полимерных композиционных материалов для проточной схемы очистки поверхностных сточных вод приведен на рисунке Б.3.
Пример компоновки элементов очистного сооружения из полимерных композиционных материалов с основным модулем в едином корпусе для проточной схемы очистки поверхностных сточных вод приведен на рисунке Б.4.
|
|
|
|
|
|
|
Спецификация | ||
№ | Наименование | Количество |
1 | Резервуар для аккумулирования сточных вод | 1 |
2 | Канализационная насосная станция | 1 |
3 | Распределительный колодец | 1 |
4 | Пескоотделитель | 1 |
5 | Маслобензоотделитель | 1 |
6 | Сорбционный фильтр | 1 |
7 | Контрольный колодец | 1 |

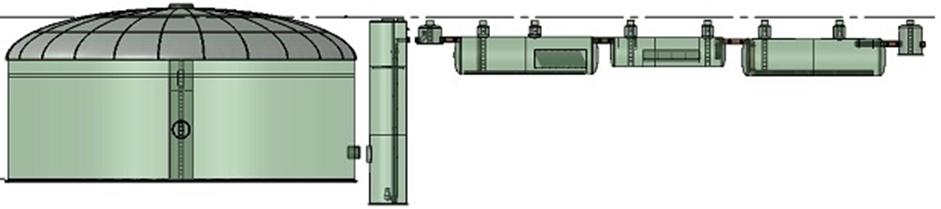

1 – Пример компоновки элементов очистного сооружения из полимерных композиционных материалов для накопительной схемы очистки поверхностных сточных вод
Спецификация | ||
№ | Наименование | Количество |
1 | Распределительный колодец | 1 |
2 | Резервуар для аккумулирования сточных вод | 1 |
3 | Поворотный колодец | 4 |
4 | Пескоотделитель | 2 |
5 | Маслобензоотделитель | 2 |
6 | Сорбционный фильтр | 2 |
7 | Контрольный колодец | 1 |
8 | Канализационная насосная станция | 1 |

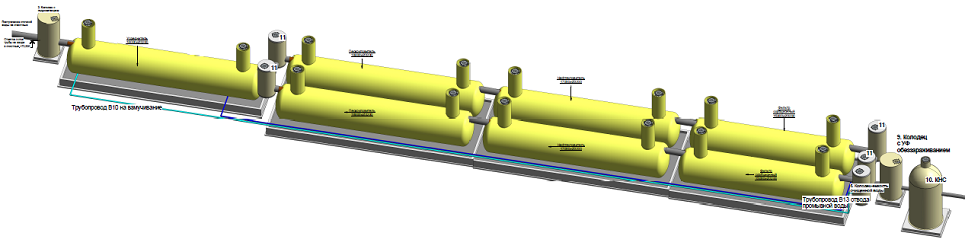

2 – Пример компоновки элементов очистного сооружения из полимерных композиционных материалов в две линии для накопительной схемы очистки поверхностных сточных вод
Спецификация | ||
№ | Наименование | Количество |
1 | Распределительный колодец | 1 |
2 | Пескоотделитель | 1 |
3 | Маслобензоотделитель | 1 |
4 | Сорбционный фильтр | 1 |
5 | Контрольный колодец | 1 |
6 | Поворотный колодец | 2 |

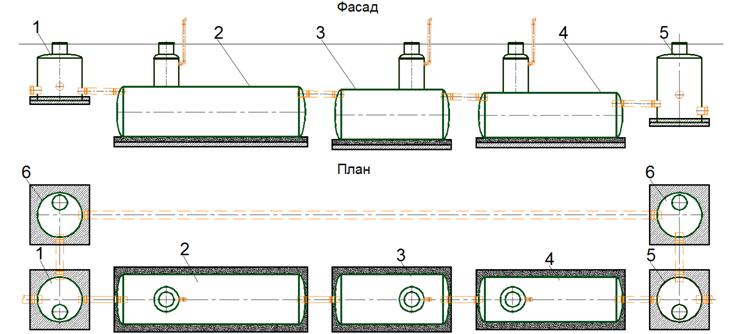

3 – Пример компоновки элементов очистного сооружения из полимерных композиционных материалов для проточной схемы очистки поверхностных сточных вод
Спецификация | ||
№ | Наименование | Количество |
1 | Распределительный колодец | 1 |
2 | Очистное сооружения в едином корпусе | 1 |
3 | Контрольный колодец | 1 |
4 | Поворотный колодец | 2 |

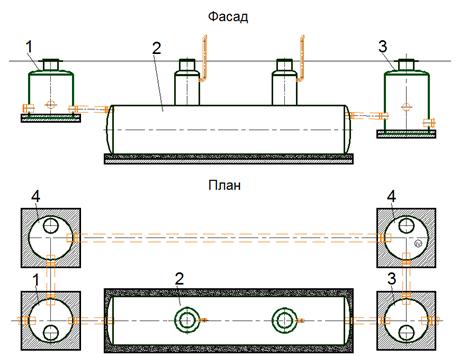

4 – Пример компоновки элементов очистного сооружения из полимерных композиционных материалов с основным модулем в едином корпусе для проточной схемы очистки поверхностных сточных вод
Приложение В
(справочное)
Необходимые материалы и инструменты для монтажа очистных сооружений из полимерных композиционных материалов
Этап | Наименование материалов и инструментов | Назначение или характеристика |
Общий | Тряпка | Очистка патрубков |
Рулетка | Измерение длин отрезков труб для подключения | |
Фломастер | Нанесение метки для резки | |
Стремянка | Работа на высоте, подъем/спуск в котлован | |
Складирование | Деревянный брус квадратного сечения | Складирования изделий |
Стопор | Предотвращение скатывания изделий | |
Брезент или плотный материал при длительном хранении | Защита от атмосферных осадков, ультрафиолетового излучения, загрязнения | |
Нейлоновая стропа | Подъем и опускание изделий | |
Изготовление плит | Арматура, крючковерт | Вязание армирующей сетки |
Деревянный брус | Изготовление опалубки | |
Гвозди, молоток, пила | Изготовление опалубки | |
Полиэтилен | Постелить на грунт для заливки бетона | |
Вибратор для бетона | Уплотнение бетона | |
Паук | Монтаж плиты на дно котлована | |
Подготовка основания | Геосинтетический материал | Устройство основания под плиту |
Щебень | Устройство основания под плиту | |
Песок | Устройство основания под элементы и обратная засыпка | |
Вибротрамбовка | Уплотнение основания | |
Монтаж | Стяжные ремни | Крепление элементов очистного сооружения |
Солидол или мастика | Обработка зажима стяжных ремней от коррозии | |
Вода | Заполнение элементов водой для предотвращения всплытия | |
Рабочие перчатки | Индивидуальная защита | |
Защитные очки | Индивидуальная защита | |
Шлифовальный круг с алмазным напылением | Резка колодцев обслуживания |
Библиография
[1] ОДМ 218.8.005-2014 | Методические рекомендации по содержанию очистных сооружений на автомобильных дорогах |
[2] Приказ Минтранса РФ № 000 от 01.01.01г. | О реализации постановления Правительства Российской Федерации от 23 августа 2007 г. № 000 «О нормативах денежных затрат на содержание и ремонт автомобильных дорог федерального значения и правилах их расчета» |
| [3] | Рекомендации по расчету систем сбора, отведения и очистки поверхностного стока с селитебных территорий, площадок предприятий и определению условий выпуска его в водные объекты. – Москва: ВОДГЕО», 2014г. |
[4] СанПиН 2.1.5.980-00 | Водоотведение населённых мест, санитарная охрана водных объектов. Гигиенические требования к охране поверхностных вод |
| [5] | Рекомендаций по учету требований по охране окружающей среды при проектировании автомобильных дорог и мостовых переходов», Минтранс РФ, 1995г. |
| [6] | Приказ Федерального агентства по рыболовству от 4 августа 2009 г. № 000 «Об утверждении Методических указаний по разработке нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения» |
| [7] | Приказ Федерального агентства по рыболовству от 18 января 2010 г. № 20 «Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения» |
| [8] | Правила по охране труда в строительстве. Утв. Приказом Министерства труда и социальной защиты РФ от 1 июля 2015 г. № 000н |
[9] ПУЭ 7. | Правила устройства электроустановок. Издание 7. Утв. Министерством энергетики Российской Федерации, приказ от 8 июля 2002 г. № 000 |
[10] СанПиН 2.2.1/2.1.1.1200-03 | Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов. Утв. Постановлением государственного санитарного врача РФ |
[11] СанПиН 2.1.7.1322-03 | Гигиенические требования к размещению и обезвреживанию отходов производства и потребления |
ОКС 93.080 ОКП 22 9641
Ключевые слова: композиционные материалы и конструкции, полимерные композиты, очистные сооружения, очистка сточных вод
Руководитель организации-разработчика
Генеральный директор _________________
|
