Установка угла опережения НПТ для моторов с ТНВД VE |

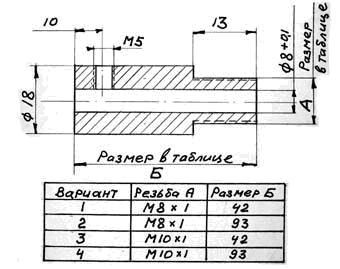

Для работы потребуется приспособление для установки индикатора часового типа на ТНВД. Чертеж корпуса адаптера показан на рис. 16. Отверстия в головке ТНВД под установку на индикатора в разные годы изготавливались с разными резьбами (М8х1 и М10х1). Более короткие корпуса (вариант 1 и 3) предназначены для работы с ТНВД в стесненном пространстве и могут применяться только при снятых трубках высокого давления. Более длинные корпуса используются в тех случаях, когда места достаточно и трубки можно не снимать. Отверстие с резьбой М5 в корпусе адаптера предназначено для стопорного винта. Примечание: стопор М5 затягивать легко от руки, чтобы исключить заедание при перемещении ножки индикатора.
Штатный наконечник в индикаторе часового типа заменяется удлинителем (рис. 17). Вариант 1 используется с короткими адаптерами, вариант 2 с длинными.
На рисунке 16 показан адаптер простейшего вида, который при ежедневном использовании не очень удобен. Более совершенные варианты адаптеров показаны на рис. 18 и 19.

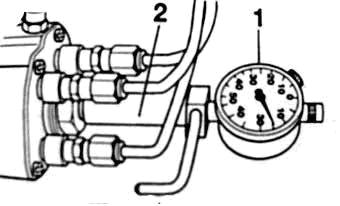

Порядок выполнения регулировки: установить коленчатый вал в положение ВМТ, совместив метки на маховике и на шкиве топливного насоса; тщательно отмыть ТНВД в районе плунжерной головки от грязи; выкрутить болт-пробку на торце плунжерной головки ТНВД (находится в центре между штуцеров трубок высокого давления). Проконтролировать, что вместе с пробкой удалилось и медное уплотнительное кольцо; вместо пробки ввернуть адаптер, вставить в адаптер часовой индикатор с ножкой-удлинителем и слегка зафиксировать стопором М5 (рис. 20) создав предварительный натяг на индикаторе 3 мм.
медленно повернуть коленчатый вал против “хода” следя за стрелкой индикатора. В момент, когда стрелка индикатора перестанет двигаться, прекратить вращение коленчатого вала. В этом положении обнулить показания большой шкалы индикатора; медленно поворачивать коленчатый вал по “ходу” до совмещения метки на маховике с репером или попадания установочного пальца в отверстие маховика. В этом положении индикатор должен показывать величину, указанную в мурзилке (0,73 для LD-20 II) если индикатор показывает иное, не трогая коленчатый вал, ослабить три болта 3 на шкиве ТНВД (рис. 15) и ключом 2 повернуть вал ТНВД до получения заданного размера на индикаторе. Затянуть болты 3 моментом 25 Нм; повернуть коленвал против “хода” до положения, когда стрелка индикатора перестанет двигаться и проверить, не сбился ли ноль на индикаторе; повернуть коленвал по “ходу” до совмещения метки на маховике с репером или попадания стопорного пальца в отверстие маховика; проверить показания часового индикатора, которые должны соответствовать заданному регулировка УОНПТ осуществляется поворотом корпуса ТНВД. Для этого надо отсоединить накидные гайки трубок высокого давления от форсунок и закрыть штуцера форсунок защитными колпачками; ослабить накидные гайки трубок высокого давления на штуцерах ТНВД; ослабить два наиболее неудобных болта на фланце крепления ТНВД и болт на кронштейне, поддерживающем ТНВД снизу в районе плунжерной головки; ослабив третий болт на фланце крепления ТНВД поворотом насоса добиться нужного показания индикатора и затянуть болт; затянуть остальные болты Автор: |
