КОЗЛОВЫЕ КРАНЫ Тип ККД
Кран рекомендован для выполнения погрузочно-разгрузочных операций c лесоматериалами на нижних лесных складах, лесоперевалочных, деревообрабатывающих целлюлозно-бумажных предприятиях.
Кран разработан на базе аналогичного крана с высотой подъема 9,8 м. Отличается более высокой скоростью подъема и уменьшенной за счет этого грузоподъемностью.
Кран может быть оборудован грейфером или траверсой.
Электрооборудование расположено в защищенном от климатических условий аппаратном шкафу.
Диапазон рабочих температур от -40° до +40°С.
Допускаемая скорость ветра, м/сек рабочее состояние -14
нерабочее состояние - 27.
Сейсмичность района установки до 6 баллов по СниП 11 -7-81.
Кран оборудован ручными противоугонными захватами и сигнализатором ветра.

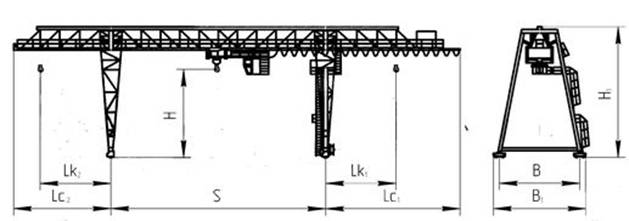

Техническая характеристика крана козлового типа ККД с крюком
Грузоподъемность, т | qh | 16 | |
Пролет, м | S | 25;32;36 | |
Высота подъема, м | Н | 14,0 | |
Рабочие скорости, м/с | Подъема | Vn | 0,2 |
Крана | vk | 0,8 | |
Тележки | vt | 0,8 | |
Вылет консолей, м | Lк1/Lк2 | 8,0/8,0 | |
Вылет консолей габаритный, м | Lcl/Lc2 | 15,75/10,72 | |
Режим работы | ИСО 4301/1 | A5 | |
Тип кабины | - | ПК | |
Тип подкранового рельса | - | P43, P50 | |
База крана, м | В | 15,48 | |
Габариты крана, м | Высота | HI | 20,0 |
Ширина | Bl | 17,6 | |
Длина | LI | до 59,0 | |
Нагрузка на ходовое | колесо, кН | P | до 150 |
Тип токоподвода | - | каб. барабан, каб. карабин, троллеи (спец. заказ) | |
Масса крана, т | M | до 80,0 | |
Дополнительные требования | |||
СВЕДЕНИЯ, СООБЩАЕМЫЕ ЗАКАЗЧИКОМ КРАНА | |||
Пролет крана, Ln, м. | |||
Длина консолей, lк | |||
Высота подъема, H, м. | |||
Температура эксплуатации, град. С | |||
Климатическое исполнение | У3 | У2 | У1 |
Исполнение крана | Общепромышленное | Пожаробезопасное | |
Токоподвод | Кабельный | Троллейный открытый | Троллейный закрытый |
Управление краном | С пола | Радиоуправление | |
Наименование транспортируемого груза | |||
Количество заказываемых кранов | |||
Дополнительные требования | |||
Наименование предприятия-заказчика | |||
Адрес предприятия-заказчика | |||
Контактное лицо, ответственное за заказ крана (Ф. И.О., должность, контактный телефон) | |||
место печати | ____________________________подпись |
