Правила эксплуатации и меры предосторожности

Камера рассчитана на непрерывную работу в течение длительного периода времени при соответствии параметров окружающей среды и питающих напряжений указанным в спецификации.

Соблюдайте температурный режим, указанный в спецификации. Слишком высокая или слишком низкая температура могут вывести камеру из строя. Обеспечьте хорошую вентиляцию места установки камеры, что бы защитить её от перегрева.

Не разбирайте корпус камеры в слишком влажных помещениях. Высокая влажность может повредить микросхемы камеры и как следствие привести к сбоям в работе или выходу из строя.

Защитите камеру от сильных ударов. Микросхемы камеры являются хрупкими изделиями и могут быть повреждены сильным толчком.

Не подавайте на вход камеры напряжение, отличающееся от указанного в спецификации. Это может привести к выходу камеры из строя.

Не допускайте попадания внутрь камеры пыли и грязи. Это может повредить матрицу камеры и привести к искажению изображения.

Не направляйте камеру на прямой солнечный свет. Это может повредить матрицу камеры. Обеспечьте надежное крепление камеры к поверхности.

КУПОЛЬНАЯ ВАНДАЛОЗАЩИЩЕННАЯ ЦВЕТНАЯ ВИДЕОКАМЕРА С ИК ПОДСВЕТКОЙ

SR-S60V2812IR

Инструкция по эксплуатации

Комплект поставки

Видеокамера купольная - 1шт

Инструкция по эксплуатации - 1шт


Особенности:

·  Цветная матрица высокого разрешения

·  1/3" SONY ICX639BK EXview HAD Color CCD, 600 ТВЛ.

·  Встроенный цифровой процессор NVP2040 с функциями:

AWB, AGC, BLC, DWDR, OSD, DNR.

·  Встроенная ИК подсветка

Технические характеристики:

SR-S60V2810IR

ПЗС матрица

1/3" Interline Transfer Type Color CCD (S

NY)

Кол-во пикселей

795 x 596 (470 000 пикселей)

Стандарт

PAL

Тип развертки

625 Линий 2:1 Чересстрочная

Частота развертки

15.625 КГц (Гориз.) / 50 Гц (Верт.)

Разрешение

600ТВЛ по горизонтали

Скорость затвора

1/50 ~ 1/100 000 сек.(настраиваемая)

Отношение Сигнал/Шум

> 54 дБ (АРУ Выкл.)

Синхронизация

Внутренняя

Чувствительность

0.001 Лк

Баланс белого

Автоматический

Режим день/ночь

Автоматический переход

Компенсация фоновой засветки

Автоматическая

Автоматическая регулировка усиления

Встроенная

Видеосигнал

1 В (75 Ом Вкл.)

Объектив

вариофакальный, f=2,8-12 мм

Дальность ИК подсветки

20-30 метров

Питание

12В±10% Постоянного тока

Диапазон рабочих температур

-40 ~ +50°C

Внешний вид видеокамеры



Устройство и принцип работы

Видеокамера имеет установленный вариофакальный объектив f=2,8~12мм (F1.2) . Он установлен на максимально широкий угол и настроен на резкость на расстояние 10-20 метров. Видеосигнал формируется в стандарте PAL. Передачу видеосигнала необходимо осуществлять по коаксиальному кабелю с волновым сопротивлением 75 Ом. При нормальных электромагнитных условиях видеосигнал можно передавать на расстояние до 300 метров по коаксиальному кабелю типа RG 59.

ВНИМАНИЕ! Неправильное подключение видеокамеры может привести к выходу ее из строя.

Настройка и монтаж видеокамеры

1.  Снимите шар камеры, открутив крепежное кольцо

2.  Установите основание камеры в требуемом месте, прикрепив его к поверхности с помощью саморезов. Для крепления используйте монтажные отверстия в основании. ВНИМАНИЕ! Убедитесь, что место установки видеокамеры имеет хорошую вентиляцию и по близости отсутствуют источники тепла, способные вызвать перегрев видеокамеры.

3.  Отрегулируйте положение шара, для получения требуемого изображения.

4.  Затяните крепежное кольцо, для фиксации положения камеры.

5.  Отрегулируйте требуемое фокусное расстояние и резкость с помощью винтов на лицевой стороне шара. (для в/ф объектива)

6.  Убедитесь в отсутствии пыли и грязи на поверхности объектива.

7.  Соедините видеокамеру с цифровым регистратором или монитором, а так же источником питания с помощью кабеля.

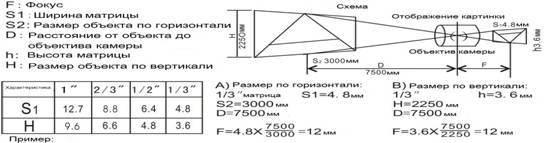

Пример расчета фокусного расстояния
