Печь отопительно-варочная
на газообразном топливе
ПОВГ-16 «Фазенда»
ПОВГ-16-00.000 РЭ
Руководство по эксплуатации
Уважаемый покупатель!
Вы приобрели бытовую отопительно-варочную печь ПОГВ-16 «Фазенда» с экологически чистым эмалевым покрытием, изготовленным по турецкой технологии.
Она предназначена для отопления помещений площадью
до 125 кв. м и приготовления пищи.
Наша печь найдет применение, как в городе, так и в отдаленных населенных пунктах.
При правильной эксплуатации печь послужит Вам долгие годы
и будет радовать Вас удобством в применении.
Отличительной особенностью нашей печи является:
- перекрытие подачи газа на газогорелочное устройстве при аварийном отключении газа, при погасании пламени на запальной горелке, при засорении дымохода (отсутствии тяги), тем самым сохраняет Ваше здоровье и жилье от разрушения.
ВНИМАНИЕ!
Перед установкой и началом эксплуатации печи внимательно ознакомьтесь с правилами и рекомендациями, изложенными в настоящем Руководстве по эксплуатации.
Печь отопительно-варочная ПОВГ-16 «Фазенда» ТУ4858-001-80424895-2009 соответствует всем требованиям безопасности и экологии, установленными для данного товара и сертифицирован.
Сертификат соответствия: POCC RU._______________
Спасибо за покупку.
С уважением к Вам коллектив .
1 Общие указания
1.1 Отопительно-варочная печь ПОВГ-16 «Фазенда» ТУ4858-001-80424895-2009 предназначен для отопления садовых домиков, частных жилых домов и дач, небольших производственных помещений площадью до 125 м 2 , а также может использоваться для приготовления пищи и выпечки хлебобулочных изделий в духовках.
1.2 Печи ПОВГ-16 «Фазенда» изготовляются для внутреннего рынка и на экспорт в страны с умеренным климатом в климатическом исполнении УХЛ категории 3 по ГОСТ 15150.
1.3 Печи ПОВГ-16 «Фазенда» могут эксплуатироваться в закрытых помещениях при температуре окружающего воздуха от минус 40ºС до плюс 40ºС.
ВНИМАНИЕ! Для производственных помещений категорий А и Б по взрывопожарной безопасности в соответствие с НПБ 105-95
(ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ПОМЕЩЕНИЙ И ЗДАНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ) использование печей не допускается.
1.4 При покупке печи проверьте его комплектность и товарный вид. После продажи печи изготовитель не принимает претензии по некомплектности, товарному виду и механическим повреждениям.
1.5 Требуйте заполнения торгующей организацией гарантийного талона и отметки даты продажи.
1.6 Перед эксплуатацией печи внимательно ознакомьтесь с правилами и рекомендациями изложенными в настоящем руководстве.
1.7 Монтаж, инструктаж по эксплуатации, запуск в работу, профилактическое обслуживание и ремонт печи (газовой горелки) производятся специализированной организацией и местным управлением газового хозяйства в соответствии с «Правилами безопасности в газовом хозяйстве», утвержденными Госгортехнадзором РФ и строительными нормами и правилами СНиП 11-35-76, СНиП 2.04.05-91 Госстроя РФ с обязательным заполнением контрольного талона на установку печи.
1.8 При нарушении правил, изложенных в настоящем руководстве, печь гарантийному ремонту не подлежит.
2 Технические данные
2.1 Печь работает на природном газе согласно ГОСТ 5542-87.
2.2 Основные характеристики и размеры печи указаны в таблице1.
Т а б л и ц а 1- Основные характеристики и размеры печи ПОГВ-16 «Фазенда»
Наименование | Значение |
1 Тепловая мощность, кВт, не менее | 16 |
2 Количество конфорок | 3 |
3 Температура нагрева варочной плиты,°С, не менее | 250 |
4 Температура нагрева в духовках, °С | 160-270 |
5 Температура нагрева боковых стенок, °С, не более | 120 |
6 Температура нагрева пола под печью в зоне горелки, °С, не более | 60 |
7 Температура продуктов сгорания на выходе из печи, °С, не менее | 110 |
8 Содержание окиси углерода в сухих неразбавленных продуктах сгорания, % по объему, не более | 0,1 |
9 Внутренний диаметр газоотводящего патрубка, дм (мм), не менее | 1,3(130) |
10 Потребление газа за 1час работы при номинальной тепловой мощности, м 3 , не более | 2 |
11 Присоединительная резьба штуцера для подачи газа по ГОСТ6357-81 | G ½-В, G¾-B |
12 Габаритные размеры, не более, мм длина ширина высота | 890 440 645 |
13 Масса печи, кг, не более | 41 |
3 Комплектность
3.1 В комплект поставки печи отопительно-варочной входят:
а) составные части согласно таблице 2.
Все составные части печи «Фазенда», перечисленные в таблице 2, за исключением устройства газогорелочного УГОП-П-16, отдельно не используются и не поставляются.
При поставке на экспорт комплектующие покупные изделия должны быть в экспортном исполнении с приложением необходимой технической документации.
в) документация, прилагаемая к печи «Фазенда», в т. ч.:
- паспорт и руководство по эксплуатации печи «Фазенда»;
- паспорт на устройство газогорелочное УГОП-П-16.
Для установок, предназначенных для экспорта – комплект документации согласно заказ-наряда. Техническая документация выполняется на языке, указанном в заказ-наряде.
Т а б л и ц а 2- Комплект поставки, составные части печи
отопительно-варочной ПОВГ-16 «Фазенда»
Наименование | Количество | Примечание |
1.Печь отопительно-варочная ПОВГ -16 «Фазенда» | 1 | Печь поставляется в собранном виде |
2.Дымоходные секции: - секция А (Ø130мм х 670мм) - секция Б (Ø130мм х 330мм) - секция В (Ø130мм х 250мм) - секция Г (Ø130мм - угловая) | Количество и тип секций оговаривается отдельно при заказе | |
3. Руководство по эксплуатации на печь ПОВГ-16 «Фазенда» | 1 | |
4. Паспорт на устройство газогорелочное УГОП-П-16-05-00.000ПС | 1 |
Внешний вид печи отопительно-варочной ПОВГ-16 «Фазенда»
приведен на рисунке 1 приложения А
4 Состав изделия
4.1 Печь ПОВГ-16 «Фазенда» состоит из следующих составных частей:
- каркаса металлического, собранного из отдельных штампованных элементов;
- кожуха с высокотемпературным эмалевым покрытием;
- газогорелочного устройства УГОП-П-16;
- чугунной варочной плиты;
- патрубка газоотводящего для отвода продуктов сгорания;
- двух духовок с дверцами с огнеупорного термостойкого стекла.
4.2 Автоматика печи обеспечивает:
- выключение печи при прекращении тяги в дымоходе;
- выключение печи при погасании запальной горелки;
- перекрытие подачи газа на газогорелочном устройстве
при аварийном отключении газа.
5 Требования по технике безопасности
5.1 Техническое обслуживание печи должно производиться специально обученным, квалифицированным персоналом.
5.2 Во избежание несчастных случаев и порче печи
ЗАПРЕЩАЕТСЯ:
- включать его лицам, которые не прошли инструктаж по правилам эксплуатации;
- эксплуатировать печь при неисправной газовой автоматике;
- открывать кран на газопроводе, не проверив, находится ли ручка управления горелки в положении «закрыто»;
- применять огонь для обнаружения утечек газа;
- зажигать газовую горелку при отсутствии тяги в дымоходе;
- стучать по составным частям газогорелочного устройства металлическими и другими предметами.
5.3 Установка и монтаж печи ПОВГ-16 «Фазенда» и трубы дымохода должны производиться в соответствии с СНиП 42-101-2003.
При монтаже печи запрещается:
- устанавливать печь в помещение не отвечающим требованиям пожарной безопасности в соответствии с НПБ 105-2003;
- вносить изменения в конструкцию печи и использовать ее не по назначению.
5.4 Конструкции помещений следует защищать от возгорания:
- расстояние от топочной дверки до противоположной стены следует принимать не менее 1250мм;
- расстояние между верхом печи и не защищенным потолком не менее 1200мм;
- расстояние между наружной поверхностью печи или трубы до стены или перегородки не менее 320мм;
- пол из горючих материалов под печью, следует защищать от возгорания листовой сталью по асбестовому картону толщиной 10мм.
5.5 Запрещается оставлять без присмотра топящуюся печь, а также поручать надзор за ней малолетним детям.
5.6 Запрещается располагать легкосгораемые материалы ближе 0,5м к поверхности печи.
5.7 Запрещается сушить какие либо вещи и предметы, даже на частично остывшей поверхности печи.
5.8 При эксплуатации печи следует избегать механических ударов по стеклу духовки и смотрового окошка. Эксплуатация печи с поврежденным стеклом запрещена.
5.9 При эксплуатации печи, во избежание несчастных случаев потребителю запрещается:
- пользоваться неисправной печью;
- включать в работу печь при отсутствии тяги в дымоходе;
- при открытом кране на газоподводящей магистрали открывать кран на газогорелочном устройстве до розжига запальника.
5.10 При обнаружении неисправности печи или появлении запаха газа необходимо закрыть краны в печи и газоподводящей магистрали, проветрить помещение и вызвать аварийную службу газового хозяйства.
6 Устройство печи
6.1 Печь состоит из каркаса сварной конструкции и кожуха –конвектора, устанавливаемого на него. Стенки кожуха изготовлены из жаропрочной стали.
6.2 Выхлопной патрубок для присоединения к дымовой трубе размещен в задней части печи. К выходному патрубку соединяются дымоходные секции типа А, Б,В, Г.
6.3 В дверцах духовки предусмотрены окна из огнеупорного, термостойкого стекла для возможности визуального наблюдения за процессом выпечки хлебопродуктов.
6.4 Управляемый процесс горения топлива в сочетании с интенсивным отбором тепла от корпуса печи позволяет нагревать помещение при более низких температурах в топке, по сравнению с обычными печами. Это резко снижает потребление газа, сокращает выжигание кислорода в помещении и увеличивает срок службы печи.
6.5 Сверху корпус закрывается чугунной варочной плитой.
В плите имеются три отверстия закрытые конфорочными кольцами, открывая или закрывая которые, возможно дополнительно регулировать количество тепла, используемого для приготовления или разогрева пищи.
6.6 Наружные боковые поверхности печи покрыты высокотемпературным эмалевым покрытием, выдерживающей температуру до 800°С.
6.7 Печь может эффективно использоваться, как для обогрева, так и для приготовления и разогрева пищи.
ВНИМАНИЕ!
Варочная плита и стенки печи при работе нагреваются до высокой температуры.
7 Указания по установке и эксплуатации печи
7.1 Установку печи ПОВГ-16 «Фазенда» в помещение и подключение ее к газовой магистрали с природным газом производить в соответствии с требованиями СП42-101-2003, СНиП41-01-2003, СНиП2.04.08-87, СНиП23-02-2003 и НПБ105-2003.
7.2 Эксплуатацию отопительно-варочной печи ПОВГ-16 «Фазенда» необходимо вести согласно руководства по эксплуатации, прилагаемых в комплекте с изделием.
7.3 Перед розжигом газогорелочного устройства печи необходимо убедиться в наличии тяги в топливнике печи.
При отсутствии тяги розжиг запрещается.
7.4 Для розжига устройства необходимо:

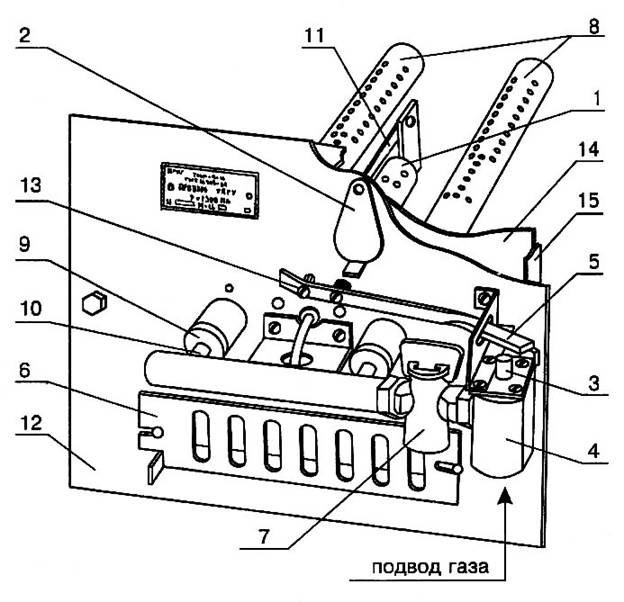

- открыть кран на газоподводящей магистрали, убедившись, что кран 7 (см. рисунок 3 приложение В) закрыт;
- поднести подожженную спичку или бумажный жгут через открытое смотровое окно 2 к запальнику 1, нажать кнопку 3 клапана 4 до упора и держать ее пока рычаг 5 не зайдет на торец кнопки.
7.5 Убедившись в наличие устойчивого пламени на запальнике 1, открытием крана 7 зажечь основные горелки 8.
7.6 Отрегулировать качество горения газа на основных горелках 8 с помощью регуляторов 9 и заслонки 6.
Горение газа должно быть устойчивым, без проскоков, отрыва и коптящих языков пламени.
7.7 Для выключения устройства необходимо вначале закрыть кран на газоподводящей магистрали, а затем кран 7.
7.8 Для упрощения ухода за печью рекомендуется устанавливать печь на основание из негорючего материала. В помещение, где находится печь, должен быть обеспечен постоянный приток воздуха.
ВНИМАНИЕ!
При попадании на раскаленную варочную плиту перегретый жир или растительное масло могут воспламениться. Следует быть осторожным при приготовлении блюд с большим количеством жира или масла.
8 Требования к дымоотводящим каналам

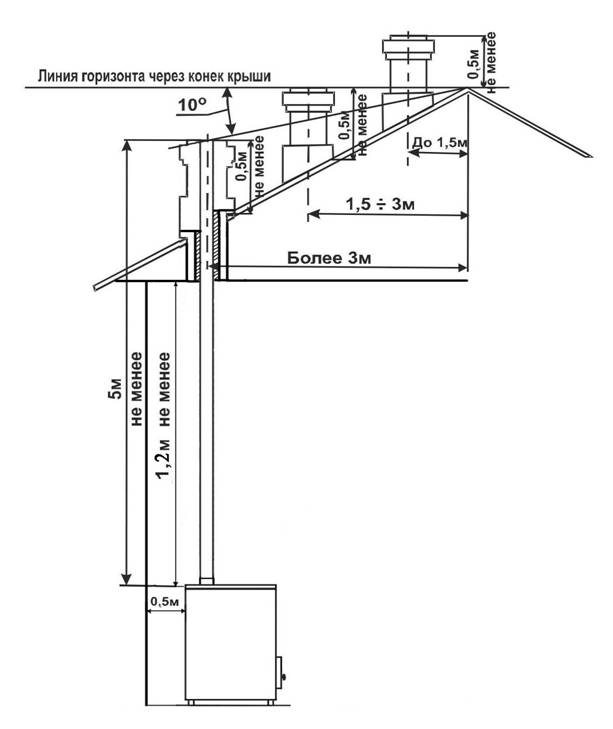

8.1 Дымовая труба должна иметь минимальное количество секций (колен). Прямая труба предпочтительна. Высоту дымовых труб, считая с выхода печи до устья, следует принимать не менее 5м. Высоту дымовых труб, размещаемых на расстоянии, равном или большем высоты конструкции, выступающей над кровлей, следует принимать:
- не менее 500мм над плоской кровлей;
- не менее 500мм над коньком кровли или парапетом при расположении трубы на расстоянии до 1,5м от конька или парапета;
- не ниже конька кровли или парапета при расположении дымовой трубы на расстоянии от 1,5м до 3м от конька или парапета;
- не ниже линии, проведенной от конька вниз под углом 10° к горизонту, при расположении дымовой трубы от конька на расстояние более 3м.
8.2 Дымовую трубу следует выводить выше кровли более высоких зданий, пристроенных к зданию. При монтаже дымовой трубы в зданиях с кровлями из горючих материалов необходимо обеспечить трубу искрогасителем из металлической сетки с отверстиями размером не более 5х5мм.
8.3 При проходе трубы через потолок необходимо выполнить разделку. Разделка должна быть больше толщины перекрытия (потолка) на 70мм. Опирать или жестко соединять разделку печи с конструкцией здания не следует. Зазоры между потолочными перекрытиями и разделками следует выполнять не горючими материалами (керамзит, шлак, песок).
8.4 Во избежание кондиционирования содержащейся в дымовых газах влаги теплоизоляция должна обеспечивать температуру стенки дымовой трубы в зоне минусовых температур не менее 100°С.
8.5 В случае присоединения печи к стационарному встроенному дымоходу, либо в иных случаях, не рекомендуется отклонять ось дымовой трубы от вертикали более, чем на 45°.
8.6 Категорически запрещается выполнять неразборными соединения печи с дымоходом.
8.7 Технологическая схема установки печи ПОВГ-16 «Фазенда» и дымохода приведена в приложении Б
9 Техническое обслуживание печи
9.1 Технический осмотр печи.
Перед каждым включением печи необходимо:
а) проверить отсутствии сгораемых предметов на печи и близко от печи;
б) проверить отсутствии утечки газа ( по характерному запаху);
в) проверить исправность горелки по картине горения:
- пламя запальной горелки должно быть вытянутым, не коптящим и доставать до основной горелки ( отклонение пламени резко вверх указывает на засорение каналов подвода воздуха к горелке);
- пламя основной горелки должно быть голубым, ровным и не иметь желтых коптящих языков, указывающих на загрязнение наружных поверхностей сопел и входных отверстий секций горелок.
В случаях обнаружения утечек газа необходимо закрыть газовый кран и вызвать аварийную службу.
9. 2 Техническое обслуживание печи.
9.2.1 Проверка герметичности газовых систем печи проводится обмыливанием газовых соединений.
9.2.2 Проверка работы автоматики безопасности, в том числе и датчика тяги производится следующим образом:
- снять дымоходную трубу от выходного патрубка печи;
- включить печь и при полностью открытом газовом кране закрыть выходной патрубок печи металлическим листом – через 10 ÷ 60 секунд
печь должна отключиться;
- закрыть газовый кран, убрать металлический лист и соединить обратно дымоходную трубу к выходному патрубку печи.
9.2.3 Замена элементов конструкции ( неплотно прилегающие или изношенные уплотнители стекла, дверцы печи и др.) должны производится только специалистами.
9.2.4 После окончания отопительного сезона печь необходимо тщательно прочистить.
ВНИМАНИЕ!
Необходимо очищать поверхность варочной плиты каждый раз после ее использования (только после остывания!).
Производите работы по очистке и техническому обслуживанию печи только после полного ее остывания.
В противном случае даже малейшие загрязнения будут пригорать к нагретой поверхности.
9.3 Техническое обслуживание печи производить не реже одного раза в год.
Работы, связанные с техническим обслуживанием, не являются гарантийными обязательствами предприятия-изготовителя.
10 Возможные неисправности и методы их устранения
10.1 Возможные неисправности печи и методы их устранения приведены в таблице 3
Таблица 3
Наименование неисправности и их внешнее проявление | Вероятная причина | Методы устранения |
1. Утечка газа в местах соединения | Износились прокладки, ослабли резьбовые соединения | Заменить прокладки, уплотнить резьбовые соединения. Проверить обмыливанием. |
2. Не разжигается запальная горелка. После розжига и отпускания кнопки розжига пламя запальника гаснет. | 1. Не поступает газ на запальную горелку. 2.Сработал или неисправен датчик тяги. 3. Термопара не находится в зоне пламени запальной горелки. 4. Нарушился электрический контакт между термопарой и магнитной пробкой. 5. неисправна термопара | 1.Проверить проходимость канала подачи газа на запальную горелку. 2.Проверить датчик тяги. 3.Осторожно подогнуть термопару в зону пламени запальной горелки. 4.Зачистиь электрический контакт термопары и магнитной пробки. 5.Заменить термопару. |
3. Рычаг не заходит на кнопку горелки при горящем запальнике. | 1. Нарушена регулировка положения рычага. 2. Деформирован датчик. 3. Вышел из строя датчик. 4. Не закреплен запальник. | 1. Отрегулировать положение рычага регулировочным винтом. 2. Выровнять или заменить датчик. 3. Заменить датчик. 4. Поджать запальник к панели и подтянуть крепление. |
4. Не загорается одна или обе основные горелки. | Засорены форсунки. | Прочистить форсунки. |
11 Транспортировка и хранение
11.1 Транспортирование отопительно-варочных печей должно производиться железнодорожным, автомобильным или морским транспортом в соответствии с действующими правилами:
- для железнодорожного транспорта - «Правила перевозок грузов» МПС СССР, часть1;
- для автомобильного транспорта – «Положение об организации междугородних автомобильных перевозок грузов в РСФСР», утвержденных Постановлением СМ РСФСР от 20.03.80 № 000;
- для морского транспорта – «Правила безопасности морской перевозки генеральных грузов».
11.2 Условия транспортирования отопительно-варочных печей в части воздействия климатических факторов и условий хранения у потребителей – по группе условий хранения 2(С) ГОСТ 15150, а для экспорта в страны с тропическим климатом по группе условий хранения 6(ОЖ2) ГОСТ 15151.
11.3 Погрузка и крепление груза осуществляется в соответствии с « Техническими условиями погрузки и крепления грузов», утвержденных МПС СССР.
11.4 При транспортировании железнодорожным транспортом ящики (упаковочные места) с печами связываются в комплект – грузовое место. Связанные комплекты (грузовые места) размещают в полувагоне в один ярус, согласно схем погрузки установки.
11.5 Печь должна храниться транспортироваться в упаковке только в положении, указанном на манипуляционных знаках.
11.6 Печь должна храниться в закрытом помещении, гарантирующем защиту от атмосферных и других вредных воздействий при температуре воздуха от минус 50°С до плюс 40°С и относительной влажности не более 98%.
11.7 При хранении печи более 24 месяцев последний должен быть подвергнут консервации по ГОСТ 9.014.
11.8 Отверстие для подключения газа должно быть закрыто заглушкой или пробкой.
11.9 Через каждые 6 месяцев хранения печь должна подвергаться техническому осмотру, при котором проверяется отсутствие попадания влаги и засорений пылью узлов и деталей печи.
11.10 Печи следует укладывать не более одного яруса при складировании и транспортировании.
11.11 Допускается печи не упаковывать в тару при внутри городской перевозке автомобильным транспортом в специально оборудованных машинах или контейнерах.
12 Свидетельство о приемке
Печь отопительно-варочная ПОВГ-16 «Фазенда»
заводской номер __________________________
соответствует техническим условиям ТУ 4858-001-80424895-2009
и признан годным для эксплуатации.
Дата выпуска _____________20____ г.
Штамп ОТК
Дата продажи _____________ 20____г.
М. П.
Подпись _______________
13 Гарантии изготовителя
13.1 Предприятие – изготовитель гарантирует безотказную работу отопительно-варочной печи ПОВГ-16 «Фазенда», ее соответствии параметрам, при соблюдении Потребителем правил хранения, монтажа, эксплуатации и технического обслуживания, установленных настоящим «Руководством по эксплуатации».
13.2 Гарантийный срок эксплуатации отопительно-варочной печи 2 года со дня продажи через розничную торговую сеть или со дня получения Потребителем (для внерыночного потребления).
Для отопительно-варочных печей, предназначенной для экспорта, гарантийный срок эксплуатации устанавливается 30 месяцев с момента ввода установки в эксплуатацию, но не более 36 месяцев с момента проследования через границу России.
13.3 Гарантийный ремонт печи производится предприятием-изготовителем, службами газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности.
13.4 Срок службы печи составляет не менее 12 лет.
13.5 Срок хранения не более 24 месяца со дня поступления изделия Потребителю (заказчику).
В случае хранения свыше 24 месяцев необходимо провести переконсервацию.
13.6 При покупке печи покупатель должен получить «Руководство по эксплуатации» с отметкой магазина или предприятия-изготовителя о продаже и проверить наличия в нем отрывных талонов для гарантийного ремонта.
13.7 При отсутствии в гарантийных талонах штампа магазина (предприятия-изготовителя) с отметкой даты продажи печи гарантийный срок исчисляется со дня его выпуска предприятием-изготовителем.
13.8 При ремонте печи гарантийный талон и корешок к нему заполняется работником газового хозяйства или работником организации
имеющей лицензию на данный вид деятельности при этом гарантийный талон изымается.
Корешок гарантийного талона остается в руководстве по эксплуатации.
13.9 Изготовитель не несет ответственность за неисправность печи и не гарантирует безотказную работу печи в случаях:
а) несоблюдения Потребителем правил установки и эксплуатации печи;
б) непровидения Потребителем технического обслуживания печи в установленный Руководством по эксплуатации срок (не реже одного раза в год);
в) несоблюдения Потребителем, торгующей или транспортной организацией правил транспортирования и хранения печи.
Адрес предприятия-изготовителя: Востока»,
Россия, Республика Дагестан, г. Каспийск, ул. Хизроева-1.
Контрольный талон на установку печи ПОВГ-16 «Фазенда»
1. Дата установки печи ___________________________________
2. Адрес установки ___________________________________
3. Наименование обслуживающей организации _______________
телефон_____________________
адрес ______________________________________________
4. Кем произведен монтаж ________________________________
_____________________________________________________
_____________________________________________________
5. Кем произведены регулировка и наладка печи и горелки
____________________________________________________
6. Дата пуска газа _______________________________________
7. Кем произведен пуск газа и инструктаж _________________
_____________________________________________________
8. Инструктаж прослушан, правила пользования печью освоены:
_____________________________________________________
_____________________________________________________
_____________________________________________________
9. Фамилия владельца ____________________________________
Фамилия ответственного лица обслуживающей организации, производившего пуско-наладочные работы, инструктаж _______________ подпись ___________________
«____» __________ 20 ___г. Подпись владельца ____________
Корешок талона №1 на гарантийный ремонт изъят «___» _____________ 20___ г. Механик газового хозяйства ____________________________________ ( фамилия, подпись ) Линия отреза ------------------------------------------------------------------------------------------------------------------------------------------------- | ГАРАНТИЙНЫЙ ТАЛОН Адрес предприятия-изготовителя: Россия, РД, г. Каспийск, ул. Хизроева -1, Звезда Востока». ТАЛОН №1 На гарантийный ремонт печи отопительно-варочной ПОВГ-16 «Фазенда» Заводской № ________________________________________ Продан магазином № _________________________________ ____________________________________________________ ( наименование торга ) « ___» ______________ 20___ г. Штамп магазина ____________ ( подпись ) Владелец и его адрес _________________________________ ____________________________________________________ ____________________________________________________ Подпись _____________________ Выполнены работы по устранению неисправностей: _____________________________________________________ _____________________________________________________ _____________________________________________________ _____________________________________________________ _____________ Механик газового хозяйства ______________ ( дата ) ( подпись ) Владелец ____________________________________________ ( подпись ) УТВЕРЖДАЮ Руководитель _________________________________________ ( наименование территориального газового хозяйства ) Штамп «___» _______________ 20___ г. _____________________________________________________ ( подпись ) |
Корешок талона №2 на гарантийный ремонт изъят «___» _____________ 20___ г. Механик газового хозяйства ____________________________________ ( фамилия, подпись ) Линия отреза ------------------------------------------------------------------------------------------------------------------------------------------------- | ГАРАНТИЙНЫЙ ТАЛОН Адрес предприятия-изготовителя: Россия, РД, г. Каспийск, ул. Хизроева -1, Звезда Востока». ТАЛОН №2 На гарантийный ремонт печи отопительно-варочной ПОВГ-16 «Фазенда» Заводской № ________________________________________ Продан магазином № _________________________________ ____________________________________________________ ( наименование торга ) « ___» ______________ 20___ г. Штамп магазина ____________ ( подпись ) Владелец и его адрес _________________________________ ____________________________________________________ ____________________________________________________ Подпись _____________________ Выполнены работы по устранению неисправностей: _____________________________________________________ _____________________________________________________ _____________________________________________________ _____________________________________________________ _____________ Механик газового хозяйства ______________ ( дата ) ( подпись ) Владелец ____________________________________________ ( подпись ) УТВЕРЖДАЮ Руководитель _________________________________________ ( наименование территориального газового хозяйства ) Штамп «___» _______________ 20___ г. _____________________________________________________ ( подпись ) |
Приложение А
( справочное)
Внешний вид отопительно-варочной печи ПОВГ-16 «Фазенда»
1 – Чугунная плита
2 – Автоматическая газовая горелка УГОП-П-16
3 – Корпус печи
4 – Ручка регулировки тяги
5 – Дверцы духовки с огнеупорным стеклом
6 – Дымоход
7 – Духовка для приготовления хлебобулочных изделий
8 – Дымоходные трубы (секции)
Рисунок 1- Внешний вид отопительно-варочной печи ПОВГ-16 «Фазенда»
Приложение Б
( справочное)
Схема установки отопительно-варочной печи ПОВГ-16 «Фазенда»
и дымовой трубы.
Рисунок 2 – Технологическая схема установки отопительно-варочной печи
ПОВГ-16 «Фазенда» и дымовой трубы
Приложение В
( справочное)
Устройство газогорелочное для отопительных печей УГОП-П-16
отопительно-варочной печи ПОВГ-16 «Фазенда»
1- запальник 6- заслонка 11- датчик контроля горения и тяги
2- смотровое окно 7- кран 12- панель
3- кнопка 8- горелки 13- винт регулировочный
4- клапан 9- регулятор 14- отражатель
5- рычаг 10- форсунка 15- рамка
Рисунок 3 - Устройство газогорелочное УГОП-П-16
