Руководство по эксплуатации (РЭ) подсистемы базовой автоматической системы диагностического контроля (далее по тексту подсистема базовая АСДК-Б) в комплекте с эксплуатационной документацией (стр. 21 )

Температура шеек осей 180°С

Температура, °С	Температура, °С	Температура, °С
окружающей среды	излучателя	окружающей среды	излучателя	окружающей среды	излучателя
- 40	+ 19	- 13	+ 34	+ 14	+ 54
- 39	+ 19	- 12	+ 35	+ 14	+ 55
- 38	+ 20	- 11	+ 35	+ 16	+ 55
- 37	+ 20	- 10	+ 36	+ 17	+ 56
- 36	+ 21	- 9	+ 37	+ 18	+ 57
- 35	+ 21	- 8	+ 37	+ 19	+ 58
- 34	+ 22	- 7	+ 38	+ 20	+ 59
- 33	+ 22	- 6	+ 38	+ 21	+ 60
- 32	+ 23	- 5	+ 39	+ 22	+ 60
- 31	+ 23	- 4	+ 40	+ 23	+ 61
- 30	+ 24	- 3	+ 41	+ 24	+ 62
- 29	+ 25	- 2	+ 41	+ 25	+ 63
- 28	+ 25	- 1	+ 42	+ 26	+ 64
- 27	+ 26	0	+ 43	+ 27	+ 65
- 26	+ 26	+ 1	+ 44	+ 28	+ 66
- 25	+ 27	+ 2	+ 44	+ 29	+ 67
- 24	+ 27	+ 3	+ 45	+ 30	+ 68
- 23	+ 28	+ 4	+ 46	+ 31	+ 69
- 22	+ 28	+ 5	+ 47	+ 32	+ 70
- 21	+ 29	+ 6	+ 47	+ 33	+ 70
- 20	+ 30	+ 7	+ 48	+ 34	+ 71
- 19	+ 30	+ 8	+ 49	+ 35	+ 72
- 18	+ 31	+ 9	+ 50	+ 36	+ 73
- 17	+ 31	+ 10	+ 51	+ 37	+ 74
- 16	+ 32	+ 11	+ 51	+ 38	+ 75
- 15	+ 33	+ 12	+ 52	+ 39	+ 76
- 14	+ 33	+ 13	+ 53	+ 40	+ 77

ПРИЛОЖЕНИЕ 2

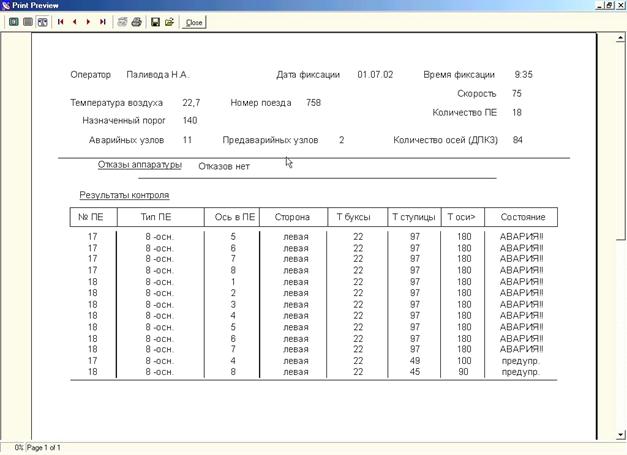

Вид отчета по поезду

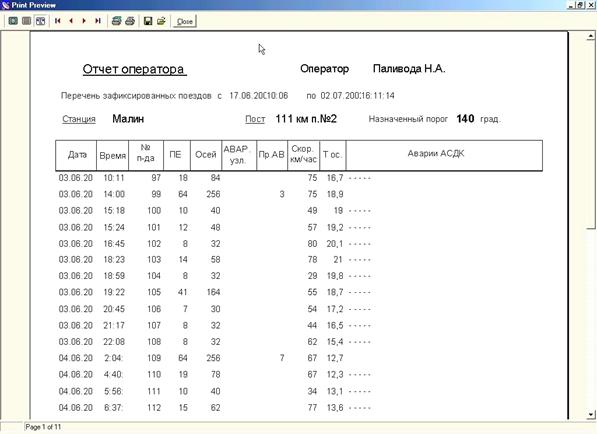

Вид отчета оператора по смене

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

ДПК - датчик прохода колес;

РЦН - рельсовая цепь наложения;

ФПС - формирователь пиковых сигналов;

ЭД - электродвигатель;

ИТ - источник тока;

ФИП - формирователь импульсов прохода колеса ;

МПК - микропроцессорный контроллер;

МК - микроконвертер;

ИПП - имитатор прохода поезда;

ФПУ - фотоприемное устройство;

ВПС - вторичный преобразователь сигналов;

ИК - инфракрасное излучение;

ТЭО - термоэлектрический охладитель;

ИБП - источник бесперебойного питания;

СЦБ - сигнализация, централизация, блокировка (сигнал о подходе поезда);

АСДК-Б - автоматическая система диагностического контроля базовая;

СИ - синхроимпульсы;

ОТКЛ. CТ - отключение ступичных камер;

БЛ - буксовая левая (камера напольная);

БП - буксовая правая (камера напольная);

СЛ - ступичная левая (камера напольная);

СП - ступичная правая (камера напольная);

ПТОС - преобразователь температуры окружающей среды;

УГР - устройство гальванической развязки;

КП - коммутационная плата;

ПУ - пульт управления;

ПЭВМ - персональная электронно-вычислительная машина;

МОД. БЛ - модулятор буксовая левая (камера напольная)

МОД. БП - модулятор буксовая правая (камера напольная)

МОД. СЛ - модулятор ступичная левая (камера напольная)

МОД. СП - модулятор ступичная правая (камера напольная)

АВТ РУЧН - автоматическое (по команде контроллера) или ручное включение питания камер напольных

РУЧН. ВКЛ - ручное включение нагрева калибровочного излучателя

КР - контрольный разъем

КВ. БЛ - концевой выключатель буксовая левая (камера напольная)

КВ. БП - концевой выключатель буксовая правая (камера напольная)

КВ. СЛ - концевой выключатель ступичная левая (камера напольная)

КВ. СП - концевой выключатель ступичная правая (камера напольная);

ПИТ. РЦН - питание рельсовой цепи наложения

ДТк - датчик температуры радиатора камеры напольной;

ДТф - датчик температуры фотоприемного устройства камеры напольной;

ДТо. с. - датчик температуры окружающей среды;

ДТ1 - датчик температуры резервного канала;

ДТ2 - датчик температуры внутри стойки управления;

ДТшт - датчик температуры шторки (калибровочного излучателя)
