МП-10 РЭ с. 24
МП-10 РЭ с. 1
Настоящее руководство по эксплуатации (РЭ) распространяется на миксер планетарный МП-10 в дальнейшем «миксер».
Руководство по эксплуатации предназначено для изучения обслуживающим персоналом и работниками ремонтных предприятий конструкции миксера, правил эксплуатации, технического обслуживания, условий монтажа, регулирования и обкатки.
Миксер обслуживает оператор, прошедший соответствующий инструктаж, обученный техническому минимуму и ознакомленный с настоящим РЭ.
Несоблюдение правил, изложенных в настоящем РЭ, приводит к нарушению работы миксера, преждевременному износу и отказам в работе.
Возможно некоторое несоответствие конструкции миксера настоящему РЭ, вызванное постоянным усовершенствованием узлов и деталей, не влияющее на основные характеристики миксеров.
МП-10 РЭ с. 2
1. ОПИСАНИЕ И РАБОТА МИКСЕРА
1.1. Назначение миксера.
Миксер планетарный МП-10 (далее по тексту миксер) предназначен для замеса теста различной консистенции в цехах выпечки и изготовления хлеба, пиццы, печенья, пирожных, тортов; перемешивания паштетов, пюре, майонеза, соусов и других пищевых смесей; взбивания сливок, мороженого, кремов; перемешивания фарша и т. д. на предприятиях пищевой промышленности и других организациях по производству продуктов питания.
Миксер снабжен тремя легко устанавливаемыми инструментами: венчиком, лопаткой, спиралью, которые позволяют взбивать, смешивать, замешивать любой продукт питания.
Автоматический регулятор скорости, установленный в миксере, позволяет устанавливать необходимые частоты вращения инструмента к различным типам замешивания. Съемная дежа и быстрая смена и установка инструмента позволяет уменьшить время работы оператора. Основание миксера покрашено краской, не допускающей царапин, легко чистящееся. Детали, контактирующие с пищевыми продуктами, выполнены из нержавеющей стали. Миксер настольного варианта.
Миксер изготовлен категории размещения 4 по ГОСТ15150-69 в климатическом исполнении УХЛ для эксплуатации при температуре от +10С до +400С.
Пример записи обозначения миксера при заказе:
Миксер планетарный МП-10 ТУ BY 200166490.024-2011.
1.2. Технические характеристики.
Основные параметры миксера приводятся в таблице 1.
Таблица 1
Наименование параметра | Значение |
Емкость дежи, л | 10 |
Производительность, кг/ч - при замесе дрожжевого теста - при взбивании сливок | 16 40 |
Номинальная потребляемая мощность, кВт | 0,55 |
Установленная мощность, кВт | 0,37 |
Номинальное напряжение, В | 380 |
Род тока | трехфазный переменный |
Частота тока, Гц | 50 |
Частота вращения инструмента, мин-1 min max | 90 500 |
Частота вращения вокруг оси дежи, мин-1 min max | 25 140 |
Число скоростей | 7* |
Габаритные размеры, мм, не более длина ширина высота | 570 400 760 |
Масса, кг | 47 |
Одновременная загрузка ингредиентов для теста, кг, не более | 4 |
Удельная энергоемкость, кВт.·кг-1·ч, не более | 0,014 |
* - Режим работы инструмента см. таблицу 5 |
МП-10 РЭ с. 23
МП-10 РЭ с. 22
5. Место ремонта изделия_________________________________________
___________________________________________________________________
6. Расходы по восстановлению изделия подлежат оплате_______________
___________________________________________________________________
(указать кем: изготовителем, продавцом, (поставщиком) или
___________________________________________________________________
приобретателем)
7. Причина составления акта без участия представителя изготовителя,
продавца (поставщика)_______________________________________________
__________________________________________________________________
Подписи членов комиссии
Представитель приобретателя Представитель изготовителя,
продавца (поставщика)
_________________________ ______________________________
(фамилия, имя, отчество, подпись) (фамилия, имя, отчество, подпись)
М. П. М. П.
Представитель государственного технического надзора
________________________________________________________________
(фамилия, имя, отчество, подпись)
М. П.
Изделие восстановлено_________________________________, ремонтные
(место ремонта)
работы по восстановлению ________________________________________
(наименование, тип, марка)
завершены________________________________
(дата)
__________________________________________________________
(должность, фамилия, имя, отчество) (подпись)
М. П.
МП-10 РЭ с. 3
1.3. Устройство и работа миксера.
1.3.1. Миксер, в соответствии с рисунком 1, состоит из корпуса 1, в котором смонтирован привод вращения инструмента, включающий в себя электродвигатель 5, ременную передачу 7, редуктор 9. На выходной вал 11 редуктора устанавливаются быстросменные инструменты 4. На кронштейн 2 устанавливается и фиксируется съемная дежа 3. На крышке 6 расположены: сдвоенная кнопка управления 12: («ПУСК-СТОП»; «СЕТЬ»; переключатель скоростей). На панели управления 13 расположен автоматический регулятор скорости вращения. Вращающиеся детали редуктора ограждены решеткой 8 и щитком 14. При поднятии решетки 8, или отсутствии дежи соответствующий микровыключатель останавливает миксер.
1.4. Состав миксера.
Состав и комплектность миксера приведены в таблице 2.
Таблица 2
Наименование | Количество | Примечание |
Миксер | 1 | |
Выключатель автоматический ВА 47-29, 3 полюса, 400 В. 50 Гц, 2,0 А, характеристика «В» | 1 | Поставляется заказчиком |
Розетка типа ССИ115 | 1 | |
Комплект принадлежностей | ||
Венчик; | 1 | |
Лопатка | 1 | |
Спираль | 1 | |
Комплект тары | ||
Ящик упаковочный | 1 | |
Документация | ||
Руководство по эксплуатации | 1 |
1.5. Маркировка.
На корпусе миксера прикреплена табличка, содержащая: обозначение изделия, товарный знак изготовителя, номинальное напряжение, род тока, номинальную потребляемую мощность, степень защиты, обозначение ТУ, месяц и год выпуска, номер изделия и знаки соответствия.
Маркировка транспортной тары производится в соответствии с ГОСТ14192-96.
1.6. Упаковка.
Миксер оборачивают водонепроницаемой бумагой, обвязывают шпагатом и упаковывают в ящик.
При распаковке необходимо удостовериться в том, что миксер не был повреждён во время транспортирования.
Рекомендуется хранить упаковку весь гарантийный срок эксплуатации.
МП-10 РЭ с. 4
1 - корпус
2 - кронштейн
3 - дежа
4 – сменный инструмент (лопатка; венчик; спираль)
5 - электродвигатель
6 – крышка
7 - ременная передача
8 – решетка
9 – редуктор
10 – выключатель
11 – выходной вал
12 – кнопки управления («ПУСК-СТОП»; «СЕТЬ»;
переключатель скоростей)
13 – панель управления
14 - щиток
Рисунок 1 - Миксер планетарный МП-10
МП-10 РЭ с. 21
Приложение И
(обязательное)
АКТ-РЕКЛАМАЦИЯ
Место составления акта_____________________________________________________
(наименование субъекта хозяйствования,
________________________________________________________________________
его почтовый адрес)
Дата __________________ 20__ г.
Составлен комиссией в составе:
представителя приобретателя________________________________________________
(должность, фамилия, имя, отчество)
_________________________________________________________________________
представителя изготовителя, продавца (поставщика) ____________________________
_________________________________________________________________________
(должность, фамилия, имя, отчество)
представителя государственного технического надзора___________________________
_________________________________________________________________________
(наименование органа, должность, фамилия, имя, отчество)
на изделие________________________________________________________________
(полное наименование, тип, марка)
Заводской номер изделия ___________________________________________________
Предприятие-изготовитель___________________________________________________
Дата выпуска___________________, дата приобретения__________________________
Дата ввода в эксплуатацию__________________________________________________
Дата выхода из строя_______________________________________________________
Изделие проработало со времени ввода в эксплуатацию__________________________
_________________________________________________________________________
(месяцев, дней, часов и т. д.)
1. Вид и условия работы___________________________________________________
_________________________________________________________________________
_________________________________________________________________________
_________________________________________________________________________
2. Неисправность изделия выразилась________________________________________
_________________________________________________________________________
(указать конкретные дефекты и причины, вызвавшие поломку)
_________________________________________________________________________
3. Виновная сторона_______________________________________________________
_________________________________________________________________________
4. В изделии следует заменить, отремонтировать следующее:_____________________
_________________________________________________________________________
_________________________________________________________________________
МП-10 РЭ с. 20
МП-10 РЭ с. 5
2. ИНСТРУКЦИЯ ПО МОНТАЖУ, ПУСКУ, РЕГУЛИРОВАНИЮ И ОБКАТКЕ МИКСЕРА ПЛАНЕТАРНОГО
2.1. Общие указания.
Инструкция по монтажу, пуску, регулированию и обкатке миксера на месте его применения предназначена для определения требований, необходимых для технически правильного проведения указанных работ.
2.2. Меры безопасности.
Место установки миксера должно гарантировать сохранность и обеспечивать удобство работы при его эксплуатации и техническом обслуживании, а также должно соответствовать нормам, требованиям пожарной безопасности и техники безопасности.
К монтажу и наладке миксера допускаются специалисты, ознакомленные с настоящим РЭ, имеющие допуск на право работы с электроустановками и прошедшие инструктаж по технике безопасности.
Выполнение всех электромонтажных и регулировочных работ должно производиться в соответствии с правилами техники безопасности, изложенными в настоящем РЭ, и общими требованиями безопасности по СТБ ЕН 454-2004, ГОСТ 12.2.007.0-75.
КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ РАБОТАТЬ НЕИСПРАВНЫМ ИНСТРУМЕНТОМ!
При подъеме миксера грузоподъемными механизмами и приспособлениями, их грузоподъемность должна соответствовать величине переносимого груза.
Запыленность окружающей среды, создаваемой миксером при перемешивании муки - не более 40 г/м3.
Уровни звука и уровни звукового давления, создаваемые миксером, должны соответствовать СанПиН 2.2.4/2.1.8.10-32-2002 и не превышать значений, приведенных в таблице 3.
Таблица 3
Среднегеометрические частоты октавных полос, Гц | 31,5 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Уровень звука, дБА |
Уровни звукового давления дБ, не более | 107 | 95 | 87 | 82 | 78 | 75 | 73 | 71 | 69 | 80 |
Корректированный уровень звуковой мощности миксера должен быть не более 90 дБА.
Уровни вибрации, создаваемые миксером, должны соответствовать СанПиН 2.2.4/2.1.8.10-33-2002 (по классификации категория 3, тип «а») и не превышать значений, указанных в таблице 4.
Таблица 4
Среднегеометрические частоты полос, Гц | 2 | 4 | 8 | 16 | 31,5 | 63 |
Допустимые значения виброускорения по осям Хо, Yo, Zo, дБ | 53 | 50 | 50 | 56 | 62 | 68 |
Степень защиты, обеспечиваемая оболочками, IP 23 по ГОСТ 14254-96.
МП-10 РЭ с. 6
2.3. Подготовка миксера к монтажу.
Миксер должен транспортироваться от места получения до места установки и монтажа в упаковке изготовителя.
После распаковки миксер осмотреть на предмет внешних повреждений и на комплектность поставки.
В случае обнаружения некомплектности или ненадлежащего качества миксера, получатель обязан вызвать представителя предприятия-изготовителя, оформить акт-рекламацию.
Претензии по некомплектности принимаются только при наличии упаковки изготовителя.
Перед началом монтажных работ миксер должен быть расконсервирован.
К месту установки миксера должно быть подведено электропитание 380 В, 50 Гц, контур заземления и внешний эквипотенциальный провод.
2.4. Монтаж.
Особых условий при монтаже (установке) миксера не требуется.
Миксер устанавливается в удобном месте. Опорный стол должен быть достаточно прочным и ровным.
Все работы по подключению к электросети и пуску в эксплуатацию должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: «Правилами устройств электроустановок», ТКП 181-2009 «Правилами технической эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда», либо в соответствии с аналогичными действующими нормативными документами страны – импортера.
При подключении миксера для его постоянной эксплуатации необходимо измерить ток утечки согласно рисунку 2.
Рисунок 2 – Схема измерения тока утечки
Ток утечки при нормальной эксплуатации не должен превышать 3,5 мА. В противном случае необходимо проверить электрический монтаж, устранить неисправность, повторно замерить токи утечки, убедиться в исправности изделия, после чего миксер заземлить.
Контур заземления подсоединить к зажиму заземления миксера желто-зеленым проводом, входящим в «Жгут 1», согласно рисунку 4. Эквипотенциальный провод подсоединить к внешнему зажиму.
МП-10 РЭ с. 19
АНКЕТА
Уважаемый потребитель, предлагаем Вам оценить качество нашей продукции.
Просим дать ту оценку, которая в наибольшей степени отвечает Вашим представлениям о качестве данной продукции. Если Вы полностью удовлетворены качеством продукции, то поставьте цифру 5, если Вы полностью не удовлетворены - цифру 1. Остальные значения (2, 3, 4) отражают степень Вашего приближения к той или иной оценке.
Ваши контактные данные ________________________________________________
наименование организации, контактное лицо, реквизиты
______________________________________________________________________
______________________________________________________________________
№ | Критерии оценки | Оценка по пятибалльной системе |
1 | Качество поставленной продукции | |
2 | Удобство эксплуатации оборудования | |
3 | Уровень цены | |
4 | Дизайн продукции | |
5 | Уровень гарантийного обслуживания | |
6 | Соблюдение законодательных и нормативных требований, предъявляемых к продукции | |
7 | Доступность, полнота и достоверность информации о продукции | |
8 | Оперативность и результативность реагирования на Ваши запросы | |
9 | Доступность продукции в Вашем регионе |
Ваши предложения по улучшению качества работы и продукции:
_________________________________________________________
___________________________________________________
Мы благодарим Вас за участие в анкетировании и просим передать заполненную Вами анкету в по , либо по электронной почте: *****@***com или переслать по адресу: , 225409,
г. Барановичи, Брестская область, Республика Беларусь.
МП-10 РЭ с. 18
Приложение Ж (обязательное) Акт пуска миксера в эксплуатацию Настоящий составлен _____________________________________ ______ г. Владельцем ___________________________________________________________ (должность, ф. и.о. владельца) _____________________________________________________________________ (наименование изделия) Изготовленного _______________________________________________________ (наименование предприятия-изготовителя) Номер изделия ________________________________________________________ в том, что ____________________________________________________________ (наименование изделия, марка, тип) Дата выпуска ________________________________________________ _______ г. Пущено в эксплуатацию________________________________________ _______ г. в ____________________________________________________________________ (наименование, _____________________________________________________________________ почтовый адрес эксплуатирующего предприятия) механиком ____________________________________________________________ (Ф. И.О. механика, наименование монтажной организации) и передано на обслуживание механику ____________________________________ (Ф. И.О. механика, _____________________________________________________________________ почтовый адрес организации осуществляющей ТО и ремонт) Фактическая периодичность ТО изделия ___________________________________ Суточное время работы предприятия с _______________ до _____________ часов Среднесуточная работа изделия _____________________________________ часов Количество выходных дней в работе предприятия ____________________________ Условия эксплуатации: __________________________________________________ _____________________________________________________________________ | |
Владелец _______________________________________________ (подпись) Представитель спецкомбината ______________________________ (подпись) Механик по монтажу ______________________________________ (подпись) Принял на обслуживание механик __________________________ (подпись) |
|
МП-10 РЭ с. 7
Подключение контура заземления, в том числе заземление трубы с силовым кабелем, выполняется надёжным болтовым соединением и производится потребителем. При этом контактная часть должна иметь защитное противокоррозионное покрытие и приспособление против ослабления крепежа. Место заземления должно быть отмечено соответствующим условным обозначением на контрастном фоне.
Запрещается прокладывать электрические провода по поверхности дымоходов, за батареями центрального отопления и другими нагревательными поверхностями, а также по стеллажам и прочему специальному оборудованию.
Схема электрическая принципиальная миксера приведена на рисунке 3.
Схема электрическая подключения миксера приведена на рисунке 4.
А1 – щит электрический; А2 – автоматический регулятор скорости;
SA – переключатель; SQ1, SQ2 – выключатели путевые;
SB – сдвоенная кнопка «ПУСК»-«СТОП»; М – электродвигатель;
X– блок зажимов; QF - выключатель автоматический;
XP – розетка; z – сетевой фильтр;
XS1 - вилка
XS2 ... XS5 –соединители;
Рисунок 3
Схема электрическая принципиальная миксера планетарного МП-10
МП-10 РЭ с. 8

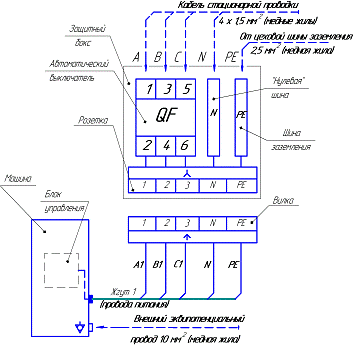

Рисунок 4
Схема электрическая подключения миксера планетарного МП-10
На ближней стене устанавливается защитный бокс с расположенными на нем автоматическим выключателем, номиналом 2А, и характеристиками, указанными в таблице 2, изолированным зажимом для нулевого провода, элементами для подсоединения заземления.
К выводам автоматического выключателя и к изолированным клеммам согласно рисунку 4 подсоединяется входящий в состав изделия пятижильный провод «Жгут 1».
Минимальное сечение жил проводов в «Жгуте 1» - 0,75 мм2.
ЭКСПЛУАТАЦИЯ МИКСЕРА БЕЗ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ МОЖЕТ ПРИВЕСТИ К ВЫХОДУ ЕЕ ИЗ СТРОЯ.
Сдать миксер в эксплуатацию.
2.5. Наладка и испытание.
Миксер поставляется в полной заводской готовности. Наладки и испытаний на месте эксплуатации не требует.
Полный срок службы миксера в среднем 10000 часов функционирования.
МП-10 РЭ с. 17
Приложение Д
(обязательное)
УЧЁТ РЕКЛАМАЦИЙ
Дата предъявления рекламаций | Краткое содержание | Меры, применяемые по рекламации и их результаты |
Приложение Е
(обязательное)
УЧЁТ
выполнения технического обслуживания и текущего ремонта
Дата | Наименование работы и причины ее выполнения | Должность, фамилия и подпись | Примечание | |
Выполнявшего работу | Проверив-шего работу | |||
МП-10 РЭ с. 16
Приложение В
(обязательное)
СВИДЕТЕЛЬСТВО О ПРИЁМКЕ
Миксер изготовлен и принят в соответствии с обязательными требованиями государственных стандартов, действующей технической документацией и признан годным для эксплуатации.
Представитель ОТК:
_________________________ __________________________________________
(личная подпись) (расшифровка подписи)
М. П. __________________________________________
(год, месяц, число )
Приложение Г
(обязательное)
СВЕДЕНИЯ О СЕРТИФИКАЦИИ
Регистрационный номер сертификата | |
Регистрационный номер сертификата | С-BY. РБ01.В.00760 |
Срок действия с 10.05.2012 г. по 10.05.2017 г. | |
Регистрационный номер сертификата | |
МП-10 РЭ с. 9
3. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
3.1. Рекомендации по использованию.
Начинать всегда работу с малыми оборотами рабочего инструмента, чтобы избежать разбрызгивания или же выброса продукта, затем постепенно увеличивать обороты.
Для предотвращения пылеобразования следует принять меры, снижающие пылеобразование до минимального уровня.
Для этого необходимо:
- засыпать муку в дежу специальными совками, ковшами, опуская их как можно ниже ко дну дежи;
- засыпать муку в дежу обязательно с небольшим количеством воды.
Для уменьшения вредного воздействия на здоровье сухих компонентов при загрузке дежи, при необходимости, можно использовать респираторы.
В случае крутого теста, которое может излишне нагрузить инструмент, добавить воду к продукту, который находится в обработке.
3.2. Подготовка миксера к использованию.
3.2.1. Меры безопасности
Миксер должен обслуживаться одним оператором, изучившим устройство и принцип его действия, прошедшим соответствующий инструктаж по технике безопасности и ознакомленным с настоящим руководством.
Миксер должен содержаться в чистоте. Ежедневно, перед включением миксера, необходимо проверить надежность подключения его к контакту заземления.
Значение сопротивления между заземляющим болтом и каждой доступной прикосновению металлической нетоковедущей частью миксера, которая может оказаться под напряжением, не должно превышать 0,1 Ом. Сопротивление изоляции токоведущих частей относительно корпуса, а также между фазами в холодном состоянии, должно быть не менее 2 МОм, а для электродвигателя не менее 1 МОм.
На миксере предусмотрены защитные устройства - : микровыключатели, которые останавливают миксер, если поднимется решетка дежи, либо дежа не находится на ее позиции.
ЗАПРЕЩАЕТСЯ:
работать со снятой решеткой дежи;
эксплуатировать миксер без заземления;
устанавливать и снимать месильный инструмент допускается только после полной остановки миксера и отключении его от сети;
при обнаружении неисправности в работе миксера необходимо отключить электропитание и до устранения неисправности на включать.
3.2.2. Действия в аварийных ситуациях.
При возникновении аварийной ситуации:
немедленно обесточить изделие;
вызвать службу МЧС.
При возникновении пожара КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ТУШИТЬ ИЗДЕЛИЕ, НАХОДЯЩЕЕСЯ ПОД НАПРЯЖЕНИЕМ, ВОДОЙ!
При возникновении экстремальных условий, аварийных и пожароопасных ситуаций действие персонала обслуживания определяется действующими инструкциями и схемами эвакуации.
При несчастном случае, вызванном поражением электрическом током, вызвать медицинскую помощь и оказать первую доврачебную медицинскую помощь пострадавшему.
МП-10 РЭ с. 10
3.2.3. Подготовка миксера к работе.
Поднять решетку дежи.
В зависимости от работы, которую надо выполнить, на выходной вал привода установить и закрепить соответствующий инструмент (венчик, лопатка, спираль).
Установить дежу на кронштейне, положить в нее все необходимые ингредиенты. Рычагом поднять дежу в верхнее положение и опустить решетку. Запустить миксер, нажимая кнопку «ПУСК». Запуск производится, только если дежа вставлена и крышка опущена.
Отрегулировать число оборотов инструмента посредством переключателя скоростей в зависимости от выполняемой работы Режим работы миксера в зависимости от используемого инструмента устанавливается на переключателе скоростей согласно таблице 5.
Таблица 5
Инструмент | Режим работы инструмента (на переключателе скоростей) |
Спираль | 1; 2 |
Лопатка | 3; 4; 5 |
Венчик | 5; 6; 7 |
Чтобы избежать разбрызгивания и выброса продукта, работу надо начинать с малой скорости, а затем скорость постепенно увеличивать.
В конце замеса или взбивания кнопкой «СТОП» остановить миксер. Опустить рычагом дежу в нижнее положение, снять дежу со смесью с кронштейна и вынуть обработанную смесь. Инструмент снимать только вместе с дежой.
По окончании работы обесточить миксер, отключив автоматический выключатель. Дежу и инструмент снять и вымыть горячей водой. Дежа и инструмент могут быть вымыты в моечной машине.
Почистить влажной губкой выходной вал и внутреннюю часть крышки дежи.
Внешние поверхности миксера почистить влажной губкой с нейтральным моющим средством.
При очистке миксера не пользоваться металлическими губками и абразивными моющими средствами.
ЗАПРЕЩАЕТСЯ МЫТЬ ВОДЯНОЙ СТРУЕЙ!
При длительном неиспользовании миксера накрыть его тканью, чтобы защитить от пыли.
3.3. Возможные неисправности и способы их устранения.
Неисправности | Возможные причины | Способ устранения |
1. Происходит замедление вращения месильного инструмента при смешивании ингредиентов теста. | Приводной ремень плохо затянут. | Затяните ремень. |
2. Подъём дежи почти не происходит. | Направляющие планки недостаточно смазаны. Пищевые остатки блокируют вращение рычага и подъём ёмкости. | Смажьте направляющие планки. |
3. После включения машины в сеть электропитания сигнализатор «СЕТЬ» не загорается | В сети электропитания нет напряжения, или неисправна розетка. Сработал автоматический выключатель. | Проверьте розетку. Включите автоматический выключатель |
4. Машина подключена к сети электропитания, главный выключатель включен, сигнализатор «СЕТЬ» горит, но машина не функционирует. | Сбились флажки, включающие блокировочные микровыключатели. | Снимите верхнюю и заднюю крышку и подведите флажки к микровыключателям. |
МП-10 РЭ с. 15
ПРИЛОЖЕНИЯ
Миксер | МП-10 | № изделия |
Приложение А
(обязательное)
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
Выпущен (дата выпуска) _______________________________________________
Электродвигатель (№ и дата выпуска) _____________________________________
Изготовитель:
Приложение Б
(обязательное)
СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ
Упакован на согласно требованиям, предусмотренным в действующей технической документации.
_______________________ __________________ ____________________________
(должность) (личная подпись) (расшифровка подписи)
____________________________
(год, месяц, число)
М. П.
МП-10 РЭ с. 14
МП-10 РЭ с. 11
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
4.1. Общие указания.
Техническое обслуживание миксера направлено на поддержание его в постоянной готовности, обеспечение его бесперебойной эксплуатации, восстановление работоспособности.
Администрации предприятия, эксплуатирующего миксер, необходимо:
осуществлять контроль за эксплуатацией и техническим обслуживанием миксера;
организовывать учет технического состояния;
осуществлять контроль за соблюдением санитарно-технических требований.
4.2. Меры безопасности.
Установка, эксплуатация, техническое обслуживание и ремонт миксера должны выполняться при строгом соблюдении мер безопасности, определенных руководством по эксплуатации.
Все ремонтные работы должны быть выполнены представителем обслуживающей специализированной организации, в соответствии с действующими в Республике Беларусь: «Правилами устройств электроустановок», ТКП 181-2009 «Правилами технической эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда», либо в соответствии с аналогичными действующими нормативными документами страны – импортера.
При возникновении экстремальных условий, аварийных и пожароопасных ситуаций, действия персонала обслуживания определяются действующими на предприятии инструкциями и схемами эвакуации.
При техобслуживании миксера выключить автоматический выключатель и вывесить табличку:
«НЕ ВКЛЮЧАТЬ! РАБОТАЮТ ЛЮДИ!».
4.3. Порядок технического обслуживания и ремонта.
Техническое обслуживание миксера проводят один раз в месяц. При этом проверяют крепление заземляющего провода, состояние электропроводки.
Текущий ремонт проводят один раз в 6 месяцев, который включает: работы и проверки, предусмотренные техническим обслуживанием, проверку состояния поликлиновой передачи, устранение повышенных люфтов валов.
5. ХРАНЕНИЕ
Миксеры следует хранить в упакованном виде в сухих помещениях по группе условий 3 ГОСТ 15150 -69 при температуре не ниже минус 250С.
6. ТРАНСПОРТИРОВАНИЕ
Упакованные миксеры транспортируются всеми видами крытого транспорта в вертикальном положении, за исключением воздушного, в соответствии с правилами перевозки грузов, действующими на данном виде транспорта.
Условия транспортирования миксеров в части воздействия климатических факторов по группе условий 3 ГОСТ 15150-69 и температуре не ниже минус 250С.
Условия транспортирования миксеров в части воздействия механических факторов по группе С ГОСТ 23170-78.
7. УТИЛИЗАЦИЯ
Миксер, подлежащий утилизации, необходимо привести в непригодность, обрезав шнур питания и утилизировать в соответствии с действующим законодательством страны.
МП-10 РЭ с. 12
8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный срок эксплуатации — 24 месяца со дня ввода миксера в эксплуатацию.
Гарантийный срок исчисляется со дня ввода в эксплуатацию, но не позднее, чем через 6 месяцев с момента приобретения миксера. На период гарантийного срока эксплуатации миксера ремонтные предприятия, по договору с потребителем, проводят техническое обслуживание и ремонт в соответствии с требованиями раздела 4 настоящего РЭ.
Гарантия не распространяется на те случаи, когда миксер вышел из строя по вине потребителя, в результате несоблюдения требований руководства по эксплуатации, правил транспортирования и хранения.
В случае появления неисправностей в период гарантийного срока эксплуатации, потребителем или представителем ремонтно-монтажной организации должен быть составлен акт-рекламация и выслан предприятию-изготовителю по адресу:
225409, г. Барановичи, Брестская обл.
Республика Беларусь
Телефон: (0163) 42-22-85 – ОТК; группа гарантийного ремонта;
(0163) 42-44-81 – управление маркетинга;
(0163) 41-78-74 – конструкторский отдел.
E-mail: *****@***com
Время нахождения миксера в гарантийном ремонте в гарантийный срок не включается.
МП-10 РЭ с. 13
9. ПЕРЕЧЕНЬ ПРЕДПРИЯТИЙ ГАРАНТИЙНОГО РЕМОНТА
1. РУП «Витебскторгтехника»
ул. Скорины, 6, г. Витебск, , 23-28-90
2. ГП «Торгтехника»
/1, г. Минск,
3. АО «Торгсервис»
ул. Гоголя, 23а, г. Борисов, Минская обл.,
4. Уральский производственный кооператив «Комбинат Торгтехника»
ул. 8 Марта, 207, г. Екатеринбург, Россия
5.
, г. Орша,
6. РПУП «Гомельторгтехника»
г. Гомель,
7. ПРУП «Могилёвторгтехника»
, г. Могилёв,
8. РПУП «Брестторгтехника»
, г. Брест,
9. системы»
пр-т Дербышевский, 30, г. Томск, Россия
10. GROUP»
ул. Салютная, 2, г. Киев, Украина, тел/факс +38(044)400-95-37,
e-mail:*****@***
11.
г. Пинск
12. «Биохимтех»
, г. Москва, Россия
