Раздел XX
УСТАНОВКА ЭЛЕКТРОПИТАНИЯ УНИФИЦИРОВАННАЯ
ДЛЯ УСТРОЙСТВ ЭЛЕКТРИЧЕСКОЙ, ДИСПЕТЧЕРСКОЙ
И ГОРОЧНОЙ ЦЕНТРАЛИЗАЦИИ
1. ОБЩИЕ СВЕДЕНИЯ
Унифицированная электропитающая установка применяется для питания устройств батарейной и безбатарейной систем электрической централизации диспетчерской и горочной централизации. В данной установке применены выпрямители в блочном оформлении, что при наличии резерва от аккумуляторных батарей позволяет не устанавливать резервных выпрямителей на панелях; введены в устройства мощные и совершенные выпрямители; использованы штепсельные реле; в различных панелях установлены одинаковые конструктивные узлы; применены блочные конструкции, что позволило исключить из панелей резервную аппаратуру, создать комбинированные панели выпрямителей 24 и 220 В и сократить этим количество панелей в щитовых установках.
Унифицированная электропитающая установка состоит из следующих панелей:
вводной типа ПВ60 (черт. 22213.00.00);
релейной электрической централизации батарейной системы типа ПРБ (черт. 22214.00.00);
релейной электрической централизации безбатарейной системы типа ПРББ (черт 22215.00.00);
релейной горочной централизации типа ПРГ (черт. 22216.00.00); выпрямителей батарейной системы типа ПВ24 (черт. 2221700.00); выпрямителей безбатарейной системы типа ПВ24/220ББ (черт. 22225.00.00); выпрямителей батарейной системы типа ПВ24/220Б (черт. 22219.00.00); выпрямителей диспетчерской и станционной кодовой централизации типа ПДЦ (черт. 22220.00.00);
преобразователей частоты типа ППЗ50/25А (черт. 22231.00.00). В устройствах электрической, диспетчерской и горочной централизации для каждой конкретной станции электропитающая установка комплектуется из разного типа и количества панелей. Панели монтируют гибким проводом марки ПГВ сечением 1,5; 2,5; 4; 6; 10; 16 и 25 мм2.
Все панели при вводе в эксплуатацию должны быть заземлены, для чего в каждой панели имеются два болта заземления. Для соединения панелей между собой на боковых уголках поставлены клеммные колодки с наименованием клемм для подключения. На панелях устанавливают электрические измерительные приборы класса точности не ниже 1,5.
Электрическая прочность и сопротивление изоляции. Изоляция всех независимых электрических цепей по отношению к корпусу панелей должна выдерживать без пробоя и явлений разрядного характера в течение 1 мин напряжение переменного тока 1500 В (для панелей ППЗ50/25А; ПК1) и 2000 В (для панелей всех остальных типов) частотой 50 Гц от источника мощностью 0,5 кВА.
Сопротивление изоляции между всеми токоведущими частями и корпусом панелей должно быть не менее 10 МОм при температуре 20±5°С и относительной влажности окружающего воздуха до 80% при испытательном напряжении постоянного тока 1000 В.
Условия эксплуатации. Все панели рассчитаны на работу в помещении при температуре окружающей среды от 10 до 45°С и относительной влажности окружающего воздуха до 80%.
Габаритные размеры и масса панелей следующие:
Масса, кг Габаритные размеры, мм
ПВ60....................................................... 180
ПРБ, ПРББ, ПРГ................................... 350
ПВ24, ПВ24/220 ББ, ПВ24/220 Б... 500 750Х550Х2240
ПДЦ.................................................... 300
ППЗ50/25А....................................... 570
ПК1 ...................................................... 520
2. ПАНЕЛЬ ВВОДНАЯ ТИПА ПВ60

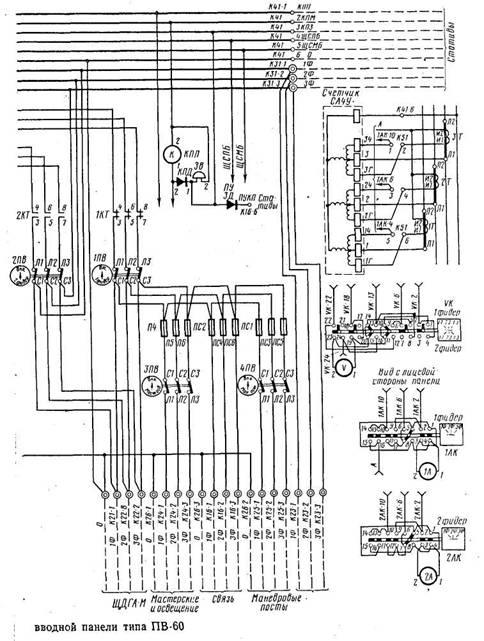

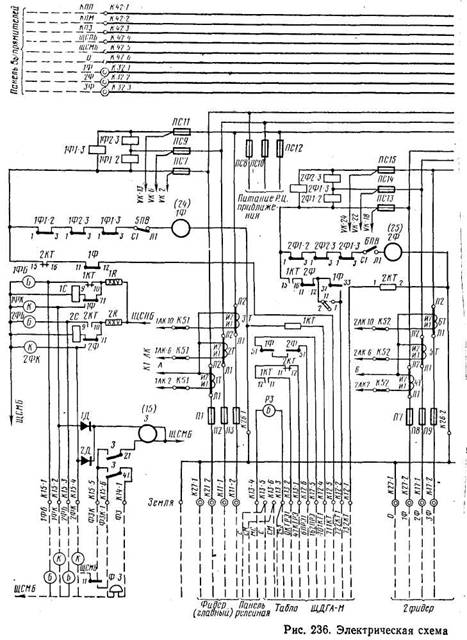

Панель вводная ПВ60 (рис, 236) предназначена для питания переменным жом 50 Гц 220/380 В устройств электрической, диспетчерской и горочной централизации. Она обеспечивает следующее:
подключение двух фидеров переменного тока от внешних источников и одного фидера от резервной электростанции; контроль напряжения в фидерах; автоматическое переключение нагрузки с одного фидера на другой при исчезновении напряжения в одной или трех фазах работающего фидера; ручное переключение нагрузки с одного фидера на другой;
оптическую и акустическую сигнализацию отсутствия напряжения в фидерах;
распределение переменного тока по нагрузкам (панели выпрямителей, релейная панель, мастерские, освещение и устройства связи);
автоматическое переключение нагрузки на фидер резервной электростанции при нарушении питания от обоих фидеров внешних источников;
возможность снятия при помощи пакетных выключателей напряжения с контактов контакторов для их регулировки и ремонта; измерение напряжений и токов фидеров;
оптическую и акустическую сигнализацию перегорания предохранителей, установленных на вводной панели, и акустическую сигнализацию перегорания предохранителей, установленных на всех панелях питающей установки; счет числа отключений напряжения на фидере.
Коммутационная мощность панели определяется величиной допустимого тока контактора типа КТ6023 с номинальным током главных контактов в продолжительном режиме 100 А. Таким образом, нагрузка на вводную панель не должна превышать 60 кВА. Ток на фазу не должен превышать 100 А. Такой мощности соответствует нагрузка поста электрической централизации до 200 стрелок на участке с электрической тягой постоянного тока. Установки электрической централизации в 200 стрелок при других видах тяги имеют меньшее потребление мощности переменного тока.
Мощность вводной панели в устройствах диспетчерской централизации может обеспечивать питанием более 5 диспетчерских кругов. При этом мощность освещения не должна превышать 16 кВА.
В устройствах горочной централизации вводная панель может обеспечить питанием горку из 6 пучков с парковыми замедлителями и параллельным пропуском составов. Расчет нагрузок ГАЦ не учитывает мощности, потребляемой обогревательными элементами электропневматических клапанов (14 кВт), электропитание обогревательных элементов на горках такой мощности должно производиться от щитов компрессорной или от специально устанавливаемой второй вводной панели.
Для ввода питающих фидеров и резервной электростанции на панели предусмотрены клеммные шпильки М10. Сечение шпилек М10 обеспечивает возможность подключения кабеля марки АСБЗХ120+1X35, что соответствует канализации 60 кВА на расстоянии более 500 м. Для подключения к вводной панели сигнальных и силовых цепей других панелей установки на боковых сторонах панели, стыкующихся с другими панелями, предусматриваются клеммы для сигнальных проводов (КПП, КПМ, КПЗ, ЩСПБ, ЩСМБ) и силовых (0, 1 ф, 2 ф, 3 ф).
В провода КПП, КПМ и КПЗ включаются сигнальные контакты перегорания предохранителей каждой панели. Кроме того, на панели имеется лампочка,
контролирующая перегорание предохранителей только вводной панели (аналогичные схемы перегорания предохранителей имеются на всех панелях питания), и звонок для сигнализации о перегорании предохранителей на любой из панелей питания.
Для каждого фидера на панели установлены по три трансформатора тока для включения счетчиков потребляемой энергии и амперметра. Счетчики в комплект вводной панели не входят, заказываются отдельно и устанавливаются на боковой стороне панели.
Контроль напряжения на фидерах осуществляется реле контроля фаз и их
повторителями. Фазы каждого фидера контролируются реле типа РН53/400.
При напряжении питания 380 В реле контроля фаз фидера регулируется на притяжение от 340 В, при напряжении 220 В — от 200 В.
При наличии напряжения в фидерах реле контроля фаз и их общие повторители 1 ф, 2 ф находятся под током. Когда в фидере или в одной из фаз фидера пропадает напряжение, обесточивается соответствующее реле контроля фазы, которое в свою очередь обрывает цепь цитания реле 1 ф или 2 ф.
В случае обесточивания реле 1ф, если от этого фидера осуществлялось питание устройств, обрывается цепь питания контактора 1КТ и контакты этого контактора отключают от нагрузки фидер /. Цепь питания контактора 2 КТ замыкается блок-контактом контактора 1 КТ, он встает под ток и своими контактами подключает к нагрузке питание от фидера 2.
Пакетными выключателями 5ПВ, 6ПВ осуществляется переключение нагрузки с одного фидера на другой.
Для предотвращения встречного включения в цепь катушки одного контактора включены тыловые блок-контакты другого контактора. Такая же блокировка предусмотрена и для обоих контакторов питающих фидеров с контактором щита резервной электростанции, для чего цепи включения контакторов 1KТ и 2КТ выведены на внешние клеммы. Если резервную электростанцию не устанавливают, клеммы К121, K122, К123, К124 соединяют перемычками.
В цепь включения обмотки 2КТ введен тыловой контакт реле 1ф, обеспечивающий автоматическое отключение нагрузки от фидера 2 и подключение нагрузки к фидеру 1 после восстановления на нем напряжения. Если накладкой «Н» зашунтировать контакт / ф, то переключение нагрузки на фидер 1 возможно только выключателем 6ПВ.
Состояние питающих фидеров контролируется горением лампочек на вводной панели и табло. Если фидеры будут без напряжения, то на панели и табло будут гореть красные лампочки. При включении фидера на нагрузку будут гореть белые лампочки одного или другого фидера.
Кроме того, нарушение подачи напряжения или переключение фидера сопровождается акустическим сигналом на пульте управления, включаемым контактом реле 3. Звонок может выключаться нажатием кнопки ФЗ. После восстановления напряжения на фидере звонок снова включается и кнопки ФЗ нужно вернуть в исходное положение.
Автоматический пуск резервной электростанции осуществляется при отсутствии напряжения в обоих фидерах тыловыми контактами реле 1Ф и 2Ф. Тыловыми контактами контакторов 1 КТ и 2 КТ осуществляется включение контактора на щите дизель электростанции и нагрузка подключается к ней.
Включение ДГА на нагрузку контролируется лампочками зеленого цвета на вводной панели и на табло. При пробном запуске электростанции кнопкой «Пуск» с пульта ДСП без переключения питания устройств централизации на ДГА эти лампочки горят мигающим светом.
При появлении напряжения на одном из питающих фидеров контактом реле 1Ф или 2Ф электростанция выключается. Контактор на щите обесточивается и замыкает цепи контакторов вводной панели. Контактор питающего фидера, в котором появилось напряжение, возбуждается и подключается к нагрузке.
На вводе каждого фидера установлены предохранители. Ток плавких вставок предохранителей не должен превышать 100 А. Для лучшей защиты плавкие вставки для каждой станции конкретно определяют расчетом в соответствии с нагрузкой установки.
Контактор каждого фидера отключается от нагрузки пакетным выключателем 1ПВ и 2ПВ. Таким образом, после изъятия предохранителей на вводе фидеpa и отключения его пакетным выключателем от нагрузки можно производить осмотр и ремонт контакторов.
Поскольку отключающим нагрузку прибором являются контакторы, .пакетные выключатели 1ПВ и 2ПВ использованы типа ПВМЗ100 и являются только ремонтными для снятия напряжения с контакторов. Включение и отключение нагрузки ими производить запрещается.
Цепи контроля напряжения защищены предохранителями с сигнализацией перегорания плавкой вставки. Нагрузки не основного назначения (мастерские, освещение, устройства связи) подключаются к предохранителям, чтобы повреждения в этих цепях не вызывали перегорания основных предохранителей.
При напряжении 220 В на одном из питающих фидеров устанавливают дополнительный трансформатор ГС, повышающий напряжение этого фидера до 380 В. Если напряжение основного и резервного фидеров 220 В, то третью фазу соединяют с нулевым проводом. При этом мощность панели уменьшается до 35 кВА.
Для контроля числа отключений питающих фидеров на вводной панели
установлены «Счетчики числа отключений напряжения на фидере».
Правильность монтажа панели, проверяют прозвонкой.
Для проверки коммутации напели к клеммам К212, К111, K112, K271 и К272. KI71, К172, К271 (фидеры 1 и 2) подается напряжение 220/380 В, а на клеммы К411, К412 — напряжение 24 В постоянного тока, при этом должны быть установлены перемычки К122 — К.123 и К122 — К121.
Проверка автоматического переключения нагрузки с одного фидера на другой при исчезновении напряжения в одной или трех фазах работающего фидера проводится следующим образом. Накладку НКР устанавливают в положение «Сигнал». Пакетные выключатели 5ПВ и 6ПВ поочередно переводят в положение «Включен фидер 1», «Включен фидер 2»; при этом контактор 1КТ включит напряжение на нагрузку. При изъятии одного из предохранителей П1ПЗ должно произойти переключение нагрузки на другой фидер. Затем предохранители устанавливают на место, накладку НКР в положение «Выкл », вследствие чего должно произойти переключение нагрузки с фидера 2 на 1. При обесточивании одной из фаз фидера должно возбудиться реле 3.
Возможность ручного переключения нагрузки с одного фидера на другой, а также контроль напряжения в фидерах проверяют так Включают пакетные выключатели 5ПВ, 6ПВ; НКР переводят в положение «Сигнал» и проверяют ручное переключение фидеров. Контроль наличия напряжения в фидерах определяется сигнализацией ламп «Включен» — горит белая лампа, если па фидере нет напряжения, то горит красная лампа.
Проверка панели на возможность подключения двух фидегов переменного тока от внешних источников и одного фидера от резервной электростанции проводится следующим образом: при включенном положении всех пакетных выключателей на клеммах К263 — K211, К263 — К221, К263 — К222, К261— К241, К261 — К242, К261 — К243 К263 — К161, К263 — К162, К263 — К163, К262 — К251, К262 — К252, К262 — К253 должно быть напряжение 220 В.
Работоспособность амперметровых и вольтметровых переключателей и измерительных приборов проверяют включением пакетных выключателей 1ПВ4ПВ и поочередным подключением в фазы (на нагрузочные выходные клеммы) сопротивлений более 40 Ом; при этом во всех положениях амперметровых переключателей, предусмотренных схемой, должна отклоняться стрелка амперметра. При соответствующем положении вольтметрового переключателя вольтметр должен показывать напряжение на фазе фидера.
При испытаниях панель обязательно заземляют.

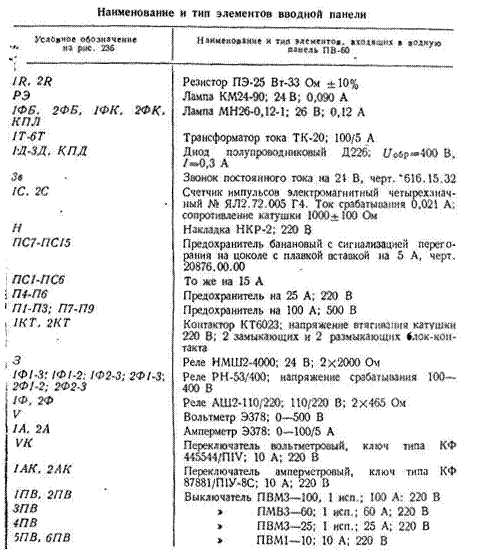

Наименование и тип элементов, входящих в вводную панель ПВ60, приведены в табл. 184.
