Трехфазная антирезонансная группа трансформаторов 3xNTJ12(15)

Трехфазная антирезонансная группа трансформаторов 3xNTJ12(15)

1.  Наименование и назначение инновационной продукции.

Трехфазные антирезонансные группы предназначены для установки в комплектные распределительные устройства (КРУ) или закрытые рас пре де ли тельные устройства (ЗРУ) и служат для питания электрических измерительных приборов, цепей защиты и сигнализации в электроустановках переменного тока частоты 50 или 60 Гц. Устойчивы к феррорезонансу и (или) воздействию перемежающейся дуги в случае замыкания одной из фаз сети на землю.
Трехфазные антиррезонансные группы изготавливаются в климатическом исполнении "У" или "Т" категории размещения 3 для 3xNTJ 12(15) по ГОСТ 15150 и предназначены для эксплуатации при условиях:

высота установки над уровнем моря не более 1000 м; температура окружающего воздуха с учетом превышения температуры воздуха в КРУ при нагрузке трансформаторов предельной мощностью:
для исполнения "УЗ" - от минус 45°С до плюс 50°С;
для исполнения "ТЗ" - от минус 10°С до плюс 60°С; окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию; рабочее положение - любое.

Для повышения устойчивости к феррорезонансу и воздействию перемежающейся дуги в дополнительные обмотки, соединенные в разомкнутый треугольник, используемые для контроля изоляции сети, должен быть включен резистор сопротивления 25 Ом, рассчитанный на длительное протекание тока 4А.

2.  Основные технические характеристики.

Таблица 1

Наименование параметра	Значение
Класс напряжения, кВ	12	15
Номинальный коэффициент напряжения /продолжительность вкл.	√3Uн / без ограничения; 1,90Uн/20ч
Наибольшее рабочее напряжение, кВ	10,5	17,5
Номинальное линейное первичное напряжение, В	6000 6300 6600 6900	10000 10500 11000
Номинальное линейное напряжение на выводах первой вторичной обмотки, В	100
Номинальное линейное напряжение на выводах второй вторичной обмотки, В	100
Первичной обмотки в класс точности : мощность, ВА	150
первой вторичной обмотка, класс точности 0,2: мощность, В∙А	80
второй вторичной обмотка, класс точности 0,5: мощность, ВА	50
Обмотка для защиты, 3: мощность, В∙А	60
Предельная мощность вне класса точности, В∙А	1500
Напряжение короткого замыкания первичной обмотки, %	0,26
Напряжение короткого замыкания первой вторичной обмотки, %	0,22
Напряжение короткого замыкания второй вторичной обмотки, %	0,22
Напряжение короткого замыкания дополнителной вторичной обмотки, %	0,33
Напряжение на выводах разомкнутого тре­угольника дополнительных вторичных об­моток: при симметричном режиме работы сети не более, В при замыкании одной из фаз сети на землю, В	3 от 90 до 110
Схема и группа соединения обмоток трех­фазной группы
Номинальная частота, Гц	50 ± 5 %; 60 ± 5 %

Таблица 2

Тип трансформаторов напряжения антирезонансных трехфазных	Способ установки резистора	Тип резисторов	количество, шт.
3xNTJ 12(15)	На первичные обмотки трансформаторов напряжения антирезонансных трехфазных	800 Ом, 300 Вт	3
В разомкнутый треугольник обмоток длязащиты	20  м, 5 А	1

Класс точности вторичной дополнительной обмотки (ад, хд) составляет 3,0 (ΔU<±3,0%) при номинальной нагрузке 60 В∙А с коэффициентом мощности 0,8 инд.

Таблица 3.

Наименование параметра	Трансформаторы напряжения антирезонансных трехфазных, применяемые в трехфазной группе
3xNTJ 12(15)
Номинальное первичное напряжение, В	6000/ 6300/ 6600/ 6900/	10000/ 10500 / 11000/
Номинальное напряжение на выводах первой вторичной обмотки, В	100 /
Номинальное напряжение на выводах второй вторичной обмотки, В	100 /
Номинальное напряжение на oбмотки для защиты, В	100 / 3
Номинальная мощность в классе точности, ВА 0,2 0,5 1 3	5; 10; 15; 25; 30; 50 5; 10; 15; 25; 30; 50; 60; 75 5; 10; 15; 25; 30; 50; 75; 100; 150; 200 5; 10; 15; 25; 30; 50; 75; 100; 150; 200; 300
Номинальная мощность на oбмотки для защиты в классе точности, ВА 3P 6P	200 200; 300
Предельная мощность вне класса точности, ВА	1000
Предельный допустимый длительный первич­ный ток, А	0,29	0,16

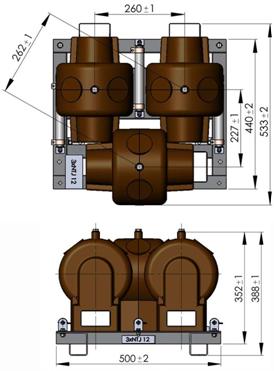

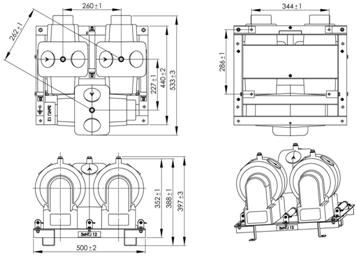

Габаритные, присоединительные, установочные размеры и масса трансформатора

Вторичные выводы трансформатора NTJ 12(15)

3.  Сведения о разработчике и месте изготовления.

Холдинг АБС Электро, Компания «АБС Минел ФЕПО» («ABS Minel FEPO»)

23000 Zrenjanin, Pancevacki put 36, [phone], ф. [phone]

4.  Контактные телефоны, факс и электронная почта.

АБС Электро

тел.: [phone], факс: [phone],

e-mail: *****@***com , internet: www.

Россия, 428024, г. Чебоксары, .

,

e-mail: *****@***ru , *****@***ru

5.  Характеристики инновационной продукции в сравнении с имеющимися аналогами.

Класс точности	Пределы допустимой погрешности	Трехфазная номинальная мощность (§ном) при симметричной нагрузке на в водах ав, вс, са, В·А
ΔU, %	Δδ, мин.
0.2	±0.2%	±10	80
0.5	±0.5%	±20	50

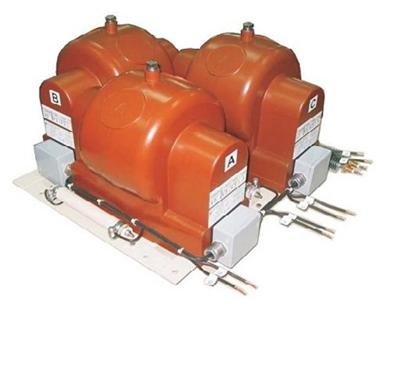

6.  Фотографии.
