ТЕХНИКО-КОММЕРЧЕСКОЕ ПРЕДЛОЖЕНИЕ
по использованию трансзвуковых аппаратов «ФИСОНИК»
в качестве насосно-нагревательной установки.
1. Введение.
Аппарат «Фисоник» – это тепловая машина, использующая энергию пара для нагрева и перекачивания жидкости без применения дополнительных источников энергии. Его работа основана на использовании явления повышенной сжимаемости сверхзвукового однородного двухфазного потока по сравнению со сжимаемостью каждой из его фаз в отдельности. Параметры конструкции аппарата рассчитываются в соответствии с новой теорией двухфазных потоков, разработанной научно-исследовательской группой ИК «Фисоник». Аппарат представляет собой металлический тройник с фланцевым, муфтовым или сварным присоединением к наружным коммуникациям.
2. Схема трансзвукового струйного аппарата (ТСА) "Фисоник".
|
|
|
В аппарат поступают раздельно вода и пар. Смешиваясь, они образуют однородную двухфазную пароводяную смесь. Локальная скорость звука в такой смеси весьма мала (5¸10 м/сек). В итоге пароводяная смесь на входе в камеру смешения аппарата имеет скорость, равную или большую локальной скорости звука. При торможении сверхзвуковой смеси на
выходе из камеры смешения происходит рост температуры и скачок давления с конденсацией паровой фазы. В результате давление смеси на выходе из аппарата значительно превышает давление воды и пара на входе. Благодаря тому, что поток в камере смешения имеет развитую поверхность теплообмена из-за туманообразной, либо пенообразной структуры пароводяной смеси, размеры аппарата малы по сравнению со всеми существующими теплообменниками поверхностного типа (включая пластинчатые).
|
Предлагаемые аппараты спроектированы и изготовлены таким образом, что работают устойчиво в достаточно широком диапазоне изменения параметров.
3. Достоинства ТСА:
В зависимости от схемы использования ТСА потребитель получает (полностью или частично) следующие преимущества:
- Экономия 10-35% годового расхода топлива за счёт высокой эффективности теплообмена;
- Экономия от 50 до 70% электроэнергии, потребляемой циркуляционными насосами, за счет снижения их мощности;
- Сокращение эксплуатационных затрат в 2 и более раз за счет безотказной работы и более высокой по сравнению с бойлерами ремонтопригодностью;
Малые габариты ТСА (от 183×170 мм. до 332×310 мм.) позволяют сокращать производственные площади в 10 и более раз, а также снизить капитальные затраты на перевооружение и модернизацию отдельных участков и систем энергетического комплекса.
Основные параметры | Диаметр условного прохода Ду, мм | |||||
Ду 25 | Ду 40 | Ду 50 | Ду 65 | Ду 80 | Ду 100 | |
Номинальная тепловая мощность, МВт (Гкал/ч) | 0,47 (0,4) | 1,4 (1,2) | 2,33 (2,0) | 3,72 (3,2) | 5,6 (4,8) | 9,3 (8,0) |
Производительность, м3/ч | До 5 | До 15 | До 25 | До 40 | До 60 | До 100 |
Номинальный расход пара, т/ч | 0,66 | 2,2 | 3,06 | 4,8 | 7,3 | 12,3 |
Масса аппаратов, кг. | 9 | 15 | 22 | 30 | 34 | 45 |
Аппараты сертифицированы Госстандартом России – сертификат соответствия № РОСС RU. АЯ04.
4. Варианты применения и схемы использования аппаратов «Фисоник»:
Отопление
Паровой котел Потребители | Горячее водоснабжение Паровой котел Потребители Сырая вода | |

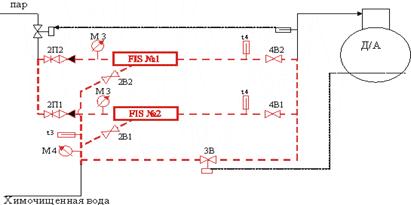

Нагрев исходной воды для химводоочистки Паровой котел Исходная вода | Нагрев химочищенной воды для деаэрирования Деаэратор Паровой котел Химочищенная вода |
Cхема и состав теплового блока:
Блок состоит из:
- аппаратов «Фисоник», рассчитанных на основании технического задания «Заказчика»;
- арматуры общепромышленного типа в соответствии со спецификацией;
- контрольно-измерительных приборов в соответствии со спецификацией;
- трубопроводов соответствующих диаметров.
 |  |

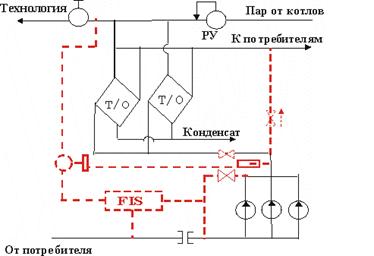

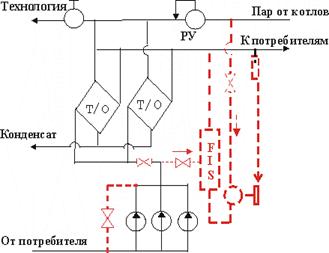

Рисунок 1. Первый вариант "привязки" теплоблока, рекомендуется при давлениях пара 4–10 ати и необходимости достижения температур воды > 95°C. | Рисунок 2. Второй вариант "привязки" теплоблока, рекомендуется при давлениях пара до 4 ати и выходных температурах до 95°С. |
поставки.
|
|

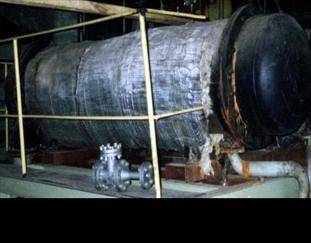

На рисунках 1 и 2 показаны типовые схемы подключения теплового блока "Фисоник" в вариантах до и после циркуляционных насосов. В обоих вариантах (рис.1 и рис.2) изменения, вносимые в тепловую сеть, изображены пунктиром. Прямоугольник с надписью "FIS" обозначает тепловой блок "Фисоник". Принципиальная схема самого теплового блока дана на рис.3. Как видно из рисунков, тепловой блок фактически заменяет собой бойлерную установку Использование теплового блока "Фисоник" позволяет также существенно снизить гидравлическое сопротивление сети, что, несомненно, положительно отразится на работе циркуляционных насосов и их энергопотреблении.
В отличие от бойлера, КПД аппаратов "Фисоник" близко к единице и, следовательно, их
использование позволяет сократить расходы на теплоснабжение предприятия.
На предприятиях, имеющих собственный технологический пар и централизованное теплоснабжение, тепловой блок "Фисоник" позволяет провести полное отключение от ТЭЦ и тем самым обеспечить существенную экономию средств. При этом, стоимость установки теплоблока имеет наименьшую, по сравнению с конкурирующими предложениями, стоимость, сравнимую с ценой проведения проектных работ по "классической" системе теплоснабжения.
Аппараты "Фисоник" достаточно универсальны и могут быть использованы везде, где необходимо быстро нагреть (устройства безинерционны), перекачать или гомогенизировать (сатурировать) жидкость, будь то вода, какое-либо химическое соединение или пищевой продукт (майонез, кетчуп, газированная вода, соки, кремы и т. п.) Поэтому аппараты имеют широкий спектр применения, от теплоснабжения до технологий пастеризации, гомогенизации и сатурации. В тепловых схемах возможны самые различные применения аппаратов «Фисоник». На рис.4 приведен один из таких примеров: нагрев химочищенной воды и подача ее в деаэратор.

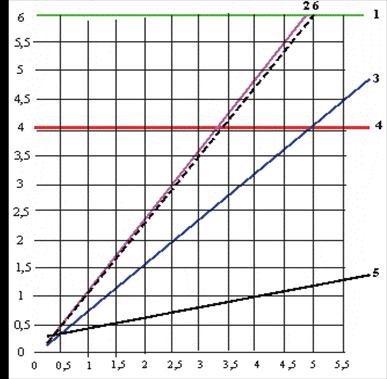

Гарантированные статические характеристики аппаратов ТСА позволяют легко проводить предварительный расчет режимной карты работы предприятия (объекта), так что заказчик еще на стадии проработки проекта может "увидеть", как будет работать его тепловая сеть в зависимости от изменения температуры наружного воздуха. Пример статической характеристики типового аппарата ДУ80 показан на рис.5.
5. Комплект поставки включает:
- Аппарат «Фисоник».
- Паспорт.
- Монтажная схема теплового блока с размерами
- Спецификация на материалы и арматуру.
- Схема «привязки» к существующей системе с расчетными диаметрами подводящих трубопроводов.
- Инструкция по эксплуатации теплового блока.
- Технические требования к сопутствующему оборудованию.
- Руководство по эксплуатации завода-изготовителя.
6. Регулирование тепловой нагрузки
Осуществляется изменением давления пара и числа работающих аппаратов.
Регулирование расхода осуществляется байпасной линией и числом работающих аппаратов.
Блок может быть адаптирован к любым безинерционным регуляторам и любым центробежным насосам.
7. Области применения:
Система отопления;
Система горячего водоснабжения;
Нагрев химочищенной воды и подача ее в деаэратор (замена ПХВ);
Нагрев исходной воды (замена ПСВ);
Нагрев питательной воды (замена ПВД).
8.Особенность эксплуатации состоит в том, что поверхностный подогреватель заменяется смешивающим. Это приводит к невозвращению конденсата в системах отопления и горячего водоснабжения. Рекомендации по этому поводу входят в обязательный комплект поставки.
Некоторое увеличение затрат на химводоочистку в несколько раз меньше выигрыша, получаемого в результате снижения расходов на топливо, электроэнергию и эксплутационных затрат обслуживания поверхностных теплообменников и электронасосов.
Аппараты "Фисоник" достаточно универсальны и могут быть использованы везде, где необходимо быстро нагреть (устройства безинерционны), перекачать или гомогенизировать (сатурировать) жидкость, будь то вода, какое-либо химическое соединение или пищевой продукт (майонез, кетчуп, газированная вода, соки, кремы и т. п.) Поэтому аппараты имеют широкий спектр применения: от теплоснабжения до технологий пастеризации, гомогенизации и сатурации.
Наше оборудование установлено и успешно работает более чем на 100 объектах России и за рубежом, в том числе на : верфи», , АО «Серпуховхлеб», котельная ЖКХ г. Жегулёвск (Самарская обл.), котельная пос. Микунь (Республика Коми), МУП ЖКХ пос. Мишкино (Курганская обл.), ТЭЦ», и др. В том числе: завод БЕЛКАРД г. Гродно, табачная фабрика г. Гродно, гормолзавод № 2 г Минск.
Высокая эффективность оборудования «Фисоник» подтверждена актом госэкспертизы, проведенной в январе 2000 г. Министерством экономического развития и торговли Российской Федерации.
Технологии «Фисоник» включены в Федеральную целевую программу «Энергоэффективная экономика» на 2002-2005 годы и на перспективу до 2010 года», программы энергосбережения ряда регионов России, а также целевую программу «Энергосбережение Минатома» России.
Предлагаем полный спектр услуг на рынке теплового оборудования: от энергоаудита и обследования объектов до поставок оборудования, реконструкции объектов и обучения персонала.
9. Если Вас заинтересовала возможность применения аппаратов "Фисоник", Вы можете заполнить приводимую форму технического задания и направить ее нам по или e-mail : *****@***by.
Техническое задание.
Наименование объекта __________________________________________________________
________________________________________________________________________________
Наименование системы __________________________________________________________
________________________________________________________________________________
Задачи, требующие решения или описание технических проблем _____________________
________________________________________________________________________________________________________________________________________________________________
Исходные данные
№ | Наименование | Ед. изм. | Величина | Примечание |
1 | 2 | 3 | 4 | 5 |
I. Источник тепла. | ||||
1 | Тип (марка) котлов - рабочее (реальное)давление пара - расход пара - температура пара | Ати Т/ч оС | . | Количество |
II. Система отопления. | ||||
2 | Тепловая мощность (нагрузка) - минимальная; - максимальная. Расход воды в системе - марка сетевого насоса; - характеристика: расход; напор. | Гкал/час м3/ч т/ч м. вод. ст. | Расход воды определяется или по расходмеру или по паспортной характ-ке сетевого насоса. Количество | |
3 | Температурный график(проектный) | °С | ||
4 | Реальный температурный график в зависимости от температуры наружного воздуха +5 ±0 -5 -10 -15 | °С в подающей линии | в обратной линии | для систем отопления |
5 | Давление сетевой воды: - давление в обратной линии - давление после сетевого насоса; - давление перед бойлерами; - давление после бойлеров на выходе из источника тепла. | Ати Ати Ати Ати | ||
III.Система горячего водоснабжения (ГВС) – тупиковая. | ||||
6 | Температура исходной (холодной воды) - зимой; - летом. - Давление воды на входе в бойлер(а); - Давление воды на выходе из бойлера(ов); - Температура на выходе в сеть; Расход холодной воды: - Среднесуточный; - Минимальный; - Максимальный. | оС ати ати оС м3/ч | Показания расходомеров, если есть, и тогда график суточного и недельного расхода. | |
IV. Система ГВС с циркуляционной линией. | ||||
7 | Тип (марка) циркуляционного насоса: - расход воды; - давление воды в циркуляционной линии перед насосом; - давление воды после циркуляционного насоса; - давление воды на выходе после бойлеров; - температура воды на выходе после бойлеров. | Т/ч Ати Ати Ати °С | Количество Определяется, как и в системе отопления. | |
V. Система ГВС циркуляционной линиией или тупиковой с аккумуляторным баком. | ||||
8 | Емкость аккумуляторного бака | м3 |
Однолинейная принципиальная схема (можно «от руки»)
Желаемый объем услуг
________________________________________________________________________________________________________________________________________________________________
Свои реквизиты:
Подпись, должность
Техническое задание направлять: г. Минск, ул. М.Танка 16-18,тел\,тел.(029)6544834,E-mail: *****@***by.
