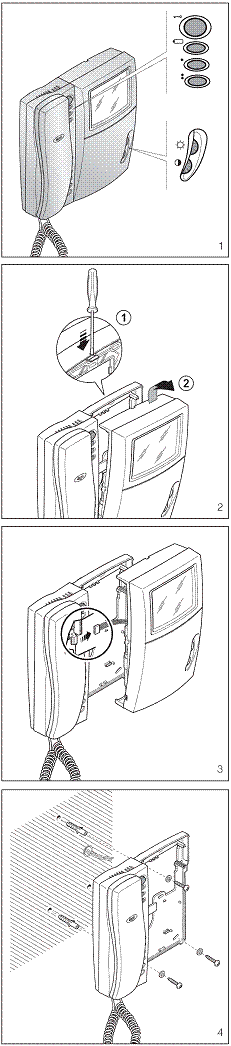

ПРЕДУПРЕЖДЕНИЕ ДЛЯ МОНТАЖНИКА Настоящая инструкция должна поставляться с устройством. НАСТЕННЫЙ МОНТАЖ YKP/301 С ТРУБКОЙ Это крепление предназначено для установки модуля монитора YV или YVC и блоков YP3 и YPL в системе X1. Если существует необходимость в увеличении громкости звукового сигнала о получении вызова, можно также установить громкоговоритель YAL. МОНИТОР YKP/301+YV С ТРУБКОЙ Приемник совместим с системой X1 (электропитание интегрировано в шину). Он включает в себя следующие органы управления (рис. 1):
(1) Этот орган управления можно использовать только при включенном блоке. Путем использования исполнителей VLS/300 или заказного блока управления XA/300LR с помощью программатора MPP/300LR или PCS/300 вы можете получить постоянно действующее управление. (2) Включить данный блок с последующим подключением к панели входной двери можно только в том случае, если система не занята другими вызовами. ПРЕДУПРЕЖДЕНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ - Пожалуйста, не открывайте устройство и не вмешивайтесь в его работу (высокое напряжение!) - Пожалуйста, избегайте ударов или толчков устройства, так как это может привести к поломке кинескопа с последующим разбросом осколков стекла. - В случае поломки или модификации устройства системы (например, источника питания...), пожалуйста, свяжитесь со специализированным центром технического обслуживания. ЦВЕТНОЙ МОНИТОР YKP/301+YVC С ТРУБКОЙ Характеристики аналогично YKP/301+YV, вместо управления контрастностью имеет орган управления насыщенностью цвета Стандартные функции - Вход для дверного звонка. - Сохраняет до 3 кнопок вызова на панели входной двери. - Различное звучание звонка в зависимости от того, откуда поступил вызов (с панели входной двери, дверного звонка, коммутатора консьержа, блока двусторонней связи). - Возможность запрограммировать тип звукового сигнала о получении вызова таким образом, чтобы различать вызовы, сделанные с панели входной двери (4 мелодии) и с дверного звонка (4 мелодии). - Возможность запрограммировать с панели входной двери количество звонков, извещающих о получении вызова (один непрограммируемый звонок извещает о получении вызова с дверного звонка). - Вызов может быть перенаправлен на другой приемник. Если вызываемый пользователь не отвечает, вызов можно перенаправить на другой приемник посредством программирования MPP/300LR или PCS/300. - Звуковой сигнал, указывающий на то, что система занята. Дополнительные функции Приемник может дополняться модулями YPL и YP3, а также громкоговорителем YAL для реализации стандартных функций. • С модулем YPL: - блокировка вызова (Конфиденциальность) с предупредительной световой сигнализацией; - ослабление сигнала вызова; - предупредительная световая сигнализация об открытии двери; - предупреждение в случае вызова с коммутатора консьержа. • С модулем YP3: - внутренние вызовы (макс. 6) с селектором VSE/301 или для включения вспомогательных услуг с исполнителями. - передача вызова в режиме двусторонней связи. При поступлении вызова с панели входной двери во время разговора между устройствами двусторонней связи каждые 5 с будет повторяться короткий звуковой сигнал, извещающий пользователя приемника о наличии вызова. Нажав на одну из кнопок вызова и повесив трубку можно перевести разговор на другой приемник. Приемник, принявший переданный вызов, может, в свою очередь, передать его дальше. • С громкоговорителем YAL: - звуковой сигнал о получении вызова становится более громким. | Назначение перемычки SW1 (Ослабленный сигнал вызова и управление вызовами, включающими несколько приемников) Обычно при поставке уже перемичка установлена. Снимите перемычку SW1 (рис. 10) в том случае, если необходимо уменьшить громкость звукового сигнала о получении вызова или же если вы хотите использовать несколько приемников, включаемых одним и тем же вызовом. ПРИМЕЧАНИЕ. Если перемычка SW1 соответствует состоянию "выключено", все дополнительное оборудование YPL, если оно установлено, может отключать звуковой сигнал о получении вызова. Максимальное число приемников, включаемых одним и тем же вызовом: - 3 при обычном вызове (установлена перемычка SW1); - 2 при обычном и 6 при ослабленном вызове (перемычка SW1 не установлена). ПРЕДУПРЕЖДЕНИЕ. Громкоговоритель YAL необходимо рассматривать в качестве приемника. Назначение перемычки SW3 (Оконечная активная нагрузка) Блок ипользует перемычку SW3 (рис. 10) в качестве оконечного сопротивления сигнальной линии. Если линия идет к другим видеотелефонам, снимите эту перемычку. Назначение перемычки SW9 (Выбор источника питания) Видеотелефон имеет перемычку SW9 (рис. 10) для выбора типа электропитания (от ШИНЫ или от отдельного блока питания). Для электропитания от ШИНЫ X1 (включен может быть только 1 видеотелефон) установите перемычку SW9 в положение BUS (настройка по умолчанию). Для отдельного электропитания установите перемычку SW9 в положение LOCAL (в качестве дополнительного приемника для одновременных вызовов, используйте в системе X2 или в случае отключения модуля монитора YV-YVC). Выбор панели входной двери при установке с несколькими панелями Для использования этой функции включите монитор путем нажатия на кнопку включения панели входной двери Затем снова нажимайте на эту же кнопку для выбора панели входной двери. СТАНДАРТНОЕ ПРОГРАММИРОВАНИЕ (без использования соответствующих программаторов) Для программирования вызовов в системах 300 или X1 (X2) смотрите документацию, поставляемую вместе с блоком управления XA/300LR и панелью входной двери X2. Для программирования вызовов 2 и 3, если возникнет такая необходимость, просто нажмите на соответствующие кнопки после первой кнопки вызова. ПРИМЕЧАНИЕ. Не выходите из режима программирования приемника до тех пор, пока вы не проассоциируете все необходимые вызовы. Для программирования внутренних вызовов смотрите инструкции, поставляемые с селектором VSE/301. ПРОГРАММИРОВАНИЕ С ПОМОЩЬЮ MPP/300LR ИЛИ PCS/300 Данный блок можно запрограммировать с помощью блока MPP/300LR, используя специальный профиль для приемника XC/310, или с помощью PCS/300 путем выбора соответствующего приемника. |
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ
(рис. 1).

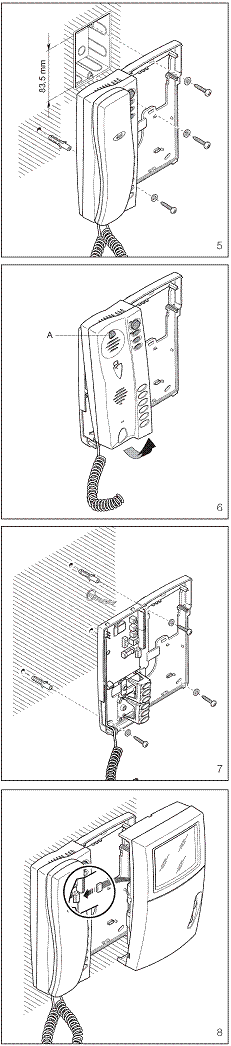

Программирование мелодий и числа звонков Для того чтобы войти в режим программирования, снимите трубку и в течение 5 секунд 5 раз нажмите на кнопку под позицией А (рис. 6). В качестве подтверждения того, что вы вошли в режим программирования, прозвучит короткий звуковой сигнал (вы автоматически войдете в процедуру программирования мелодии вызова с панели входной двери). Для того чтобы повторить процедуру входа в режим программирования, повесьте трубку и подождите, по крайней мере, 5 с. Для выбора различных режимов нажимайте кнопку открывания двери. Прозвучит ряд коротких звуковых сигналов, указывающих на то, что вы вошли в соответствующий режим: 1 звуковой сигнал: программирование мелодии, связанной с вызовом с панели входной двери. 2 звуковых сигнала: программирование мелодии, связанной с дверным звонком. 3 звуковых сигнала: программирование числа звонков, сообщающих о вызове. | 1 - Программирование мелодии, связанной с вызовом с панели входной двери Первая мелодия вызова с панели входной двери проигрывается повторно, поочередно с коротким звуковым сигналом. Для прослушивания следующей мелодии, во время паузы между звуковым сигналом и мелодией нажмите вспомогательную кнопку 2 ( Повторяйте эти действия до тех пор, пока не услышите желаемую мелодию. Для того чтобы сохранить новые настройки без какого-либо дальнейшего программирования, просто повесьте трубку; в противном случае, нажмите кнопку устройства открывания двери для вызова следующей процедуры программирования. 2 - Программирование мелодии, связанной с дверным звонком Первая мелодия дверного звонка проигрывается повторно, поочередно с двумя короткими звуковыми сигналами. Для прослушивания следующей мелодии, во время паузы между звуковым сигналом и мелодией нажмите вспомогательную кнопку 2 ( Повторяйте эти действия до тех пор, пока не услышите желаемую мелодию. Для того чтобы сохранить новые настройки без какого-либо дальнейшего программирования, просто повесьте трубку; в противном случае, нажмите кнопку устройства открывания двери для вызова следующей процедуры программирования. 3 - Программирование числа звонков, сообщающих о вызове Прозвучат три коротких звуковых сигнала. Решите, сколько звонков вам необходимо, и соответствующее число раз нажмите на вспомогательную кнопку 2 ( В системе 300 вы можете увеличить число звонков максимально до 51 путем настройки блока управления XA/300LR. В течение 3 с после того, как кнопка была последний раз нажата, вы будете слышать вызов, выбранный для указанного числа звонков. Если вы хотите сохранить настройки без какого-либо дальнейшего программирования, просто повесьте трубку; в противном случае, нажмите кнопку устройства открывания двери для повторного возврата к процедуре программирования мелодии вызова с панели входной двери. ПРИМЕЧАНИЕ. При выходе из режима программирования для каждой процедуры программирования сохраняются последние выбранные настройки. Для выбора настройки вы должны прослушать ее, по крайней мере, один раз. Назначение каждой клеммы (рис. 10)

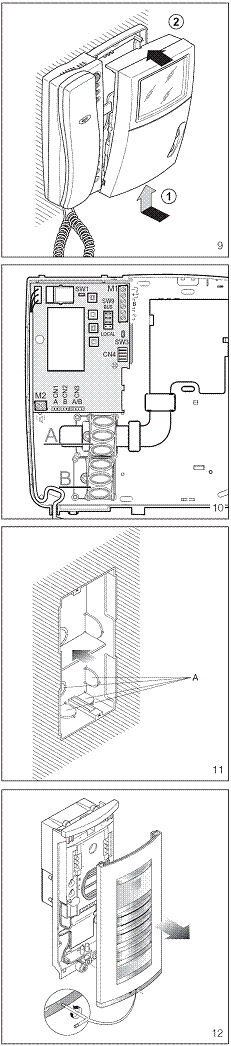

Назначение соединителей CN1 (позиция А) для дополнительного устройства YP3: кнопки с 1 по 3 используются для совершения двусторонних вызовов (или с 3 по 5 для вспомогательных функций). CN2 (позиция В) для дополнительного устройства YP3: кнопки с 4 по 6 используются для совершения двусторонних вызовов (или с 6 по 8 для вспомогательных функций). CN3 для дополнительного устройства YPL. CN4 для монитора YV или YVC. Технические характеристики • Напряжение питания: местное от 12 до 16 В переменного тока или от 14 до 18 В постоянного тока, централизованное от 14 до 18 В постоянного тока. • Электропитание от шины: 15÷20 В постоянного тока. • Потребляемый ток без модуля монитора: макс. 100 мА. (<1 мА в спокойном состоянии). • Число приемников, одновременно включаемых с шины X1 BUS: 1. • Максимальное число приемников, которые можно подключить к блоку управления XA/300LR: 100 без YPL. • Максимальное число приемников, которые можно подключить к панели входной двери X1: 64 без YPL (100 с XAS/301). • Соединительная линия X1: неполяризованная витая пара Z=100 W. • Диапазон рабочих температур: от 0 °C до +35 °C. ПРЕДУПРЕЖДЕНИЕ. При установке вместе с XA/300LR мы рекомендуем собрать идентификационные (серийные) номера приемников, нанесенные на внешней стороне корпуса, и занести их в таблицы, поставляемые вместе с XA/300LR, MPP/300LR и IPC/300LR. | МОДУЛЬ МОНИТОРА YV Он оснащен следующими органами управления:
Технические характеристики • Стандарт CCIR (EIA). • Экран для вывода изображения: 4” (10 см). • Потребляемый ток: макс. 350 мА. • Частота полосы пропускания при -3 дБ: 5 МГц. • Частота строчной развертки: 15,625 Гц (15,750 Гц EIA). • Частота вертикальной развертки: 50 Гц (60 Гц EIA). • Диапазон рабочих температур: от 0 °C до +35 °C. МОДУЛЬ МОНИТОРА YVC Он оснащен следующими органами управления:

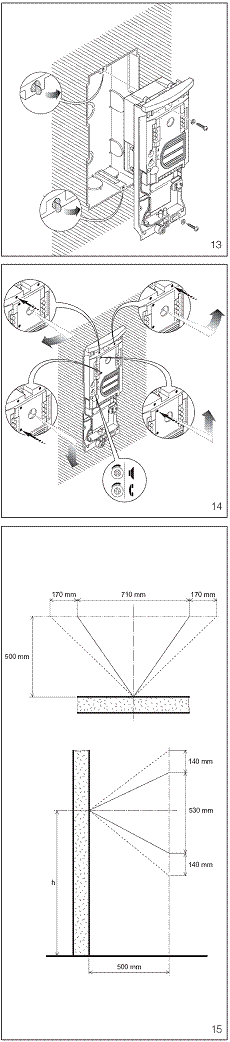

Технические характеристики • Стандарт PAL. • Дисплей: цветной ЖК-дисплей 3,5” с активной матрицей. • Потребляемый ток: макс. 360 мА. • Диапазон рабочих температур: от 0 °C до +35 °C. ПАНЕЛЬ ВХОДНОЙ ДВЕРИ С ВИДЕОСВЯЗЬЮ HEC/301 Однокнопочная панель входной двери с видеосвязью для управления всей системой. В комплекте с платами кнопок HEP/306-HEP/312D можно создавать системы, включающие до 64 пользователей. Для подключения дополнительных пользовательских устройств панель входной двери использует соединение по шине BPT X1 TECHNOLOGY, что позволяет передавать все используемые сигналы по одной витой паре телефонного типа. К первой панели можно последовательно добавить три дополнительные панели входной двери с видеосвязью или только с аудиосвязью без необходимости в каком-либо постороннем оборудовании (селекторы, распределители). Данная панель входной двери подготовлена к установке в нее комплекта световой сигнализации о загруженности системы KHSO и 1 комплекта вызова KHPS (или 1 KHPD). Панель входной двери поставляется в комплекте с: - камерой на ПЗС с ручной регулировкой угла ±11° как по горизонтали, так и по вертикали (рис. 14), с линзами с постоянным фокусным расстоянием (размеры зоны наблюдения смотрите на рис. 15). - акустическим блоком; - инфракрасным светодиодом для освещения зоны наблюдения; - тремя потенциометрами для реализации следующих функций (рис. 14-16):
Cинхронизированное с P1 (в диапазоне от 1 до 15 с) электромагнитное устройство открывания двери. Панель входной двери поставляется в комплекте с устройством звуковой сигнализации, о занятости системы и открывании двери. Прилагающиеся провода обеспечивают простое подключение различных компонентов панели входной двери. Назначение каждой клеммы
Назначение соединителей 5-контактный соединитель CN1: используется для подключения к панелям входной двери HEP/306 или HEP/312D. 3- контактный соединитель CN3: используется для подключения к кнопкам KHPS или KHPD. 1-красный: к кнопке № 2. 2-оранжевый: к кнопке № 3. 3-желтый: к кнопке № 4. ПРЕДУПРЕЖДЕНИЕ. В системе с несколькими панелями входной двери кнопки вызова на каждой их них должны располагаться в одном и том же порядке. Соединитель CN4: поставляется подключенным и готовым к работе. 1-черный: к кнопке № 1. 2-коричневый: к кнопке № 1. |
регулировка громкости на панели входной двери;
регулировка громкости на приемнике;

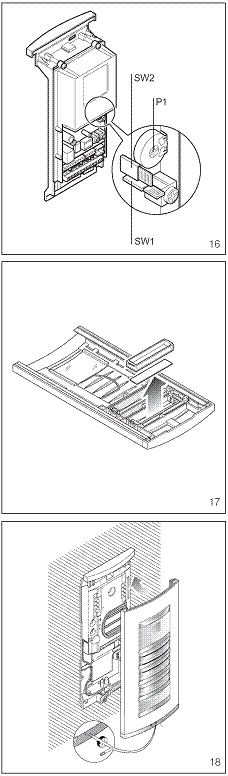

3-зеленый: к светодиодам освещения кнопок. 4-желтый: к светодиодам освещения кнопок. 2- контактный соединитель CN5: используется для подключения к комплекту сигнализации системы освещения KHSO. Назначение перемычек SW1 и SW2 (рис. 16) SW1: автоматическое программирование числа панелей входной двери (значение по умолчанию 1). SW2: программирование приемников. ПРЕДУПРЕЖДЕНИЕ. Провода, относящиеся к неиспользуемым кабелям, необходимо заизолировать. Программирование числа панелей входной двери (необходимо только в том случае, если используется более одной панели) 1 – Начните с последней панели входной двери, последовательно подключенной к шине (обычно это панель с неподключенными клеммами B IN). 2 – Снимите перемычку SW1. 3 – Дождитесь сигнала, подтверждающего операцию (приблизительно 3÷15 с). Количество подтверждающих сигналов также указывает на число имеющихся и запрограммированных панелей входной двери (1 сигнал для основной панели входной двери и 1 сигнал для каждой дополнительной панели). 4 – Установите обратно перемычку SW1. Программирование приемников 1 – Снимите перемычку SW2 с любой панели входной двери. 2 – Снимите трубку приемника, который необходимо запрограммировать (для телефонных аппаратов смотрите инструкции, приведенные в интерфейсе IT/300). 3 – Одновременно нажмите и удерживайте в течение, по крайней мере, 1 с кнопки устройства открывания двери и вспомогательную 2 (операция подтверждается, когда включается передача аудиосигнала на панель входной двери). 4 – На панели входной двери нажмите кнопку вызова, с которой будет ассоциирован приемник. 5 – Положите трубку на место. 6 – Повторите операцию, начиная с пункта 2, для всех оставшихся приемников. 7 – После окончания программирования установите обратно перемычку SW2. ПРЕДУПРЕЖДЕНИЕ. Процедура программирования селектора VSE/301, если он установлен, должна выполняться только после того, как вы запрограммируете, какие вызовы с панелей входной двери с какими приемниками должны быть связаны. При установке вместе с XA/300LR мы рекомендуем собрать идентификационные (серийные) номера приемников, нанесенные на внешней стороне корпуса, и занести их в таблицы, поставляемые вместе с XA/300LR, MPP/300LR и IPC/300LR. ПРИМЕЧАНИЕ. После того, как источник питания будет запрограммирован с помощью устройства PCS/300 или MPP/300LR, станет невозможным дальнейший доступ к стандартному программированию панели входной двери. По поводу восстановления настроек по умолчанию, пожалуйста, обращайтесь к соответствующей главе. Возврат к настройкам по умолчанию с панели входной двери 1 – Снимите перемычку SW1. 2 – Замкните заземленный контакт открытия двери ( Раздастся звуковой сигнал, подтверждающий операцию. 3 – Установите на место перемычку SW1. ПАНЕЛЬ ВХОДНОЙ ДВЕРИ С ЦВЕТНОЙ ВИДЕОСВЯЗЬЮ HEVC/301 Панель входной двери с видеосвязью поставляется в комплекте с цветной камерой на ПЗС-матрице и светодиодом дневного света для освещения зоны наблюдения. Ее характеристики и функции аналогичны приведенным для панели входной двери HEV/301. Технические характеристики • Электропитание: • Потребляемый ток: - в режиме готовности при 14 В постоянного тока макс. 230 мА; - во время работы при 14 В постоянного тока макс. 380 мА; - при включенном устройстве открывания двери плюс 500 мА; - для каждого HEP/306-HEP/312D прибавьте 35 мА; - для каждого подключенного XDV/300A прибавьте 40 мА; - для 64 приемников прибавьте 64 мА. | • Конфиденциальность переговоров/ конфиденциальность видеосигнала.. • Команда устройства открывания двери: импульсного типа для электромагнитного замка при 12 В, 1 А. • Cинхронизированное электромагнитное устройство открывания двери: с возможностью настройки в диапазоне от 1 до 15 с. • Время включения системы: 60 с. • Продолжительность вызова: 30 с. • Выход шины: электропитание при 15 В постоянного тока для усилителя и приемников сбалансированного типа (Z = 100 W). • Выход команды Aux 1: 3.5 В постоянного тока при 1 мА (доступно только при включенной панели входной двери, время включения такое же, как у синхронизованного электромагнитного устройства открывания двери). • Выход команды Aux 2: 3.5 В постоянного тока при 1 мА (всегда доступно для всех панелей входной двери, время включения такое же, как у синхронизованного электромагнитного устройства открывания двери). • Выход для включения панели входной двери: 3.5 В постоянного тока при 1 мА (доступно в течение всего разговора). • Диапазон рабочих температур: от -15 °C до +50 °C. Технические характеристики камеры панели входной двери HEV/301 • Система видеосигнала: CCIR (EIA). • Чувствительный элемент: 1/4” на ПЗС. • Частота строчной развертки: 15,625 Гц (15,750 Гц EIA). • Частота вертикальной развертки: 50 Гц (60 Гц EIA). • Выход видеосигнала: 1 В (пик-пик) 75 W. • Разрешение: 380 строк. • Минимальная освещенность: 5 лк. • Отношение "сигнал-шум": 45 дБ. • Регулировка диафрагмы: автоматическая электронная в диапазоне от 1/50 до 1/100,000 с. • Линзы: с постоянным фокусным расстоянием f 3.7 F 4.5. Технические характеристики камеры панели входной двери HEVC/301 • Система видеосигнала: PAL. • Чувствительный элемент: 1/4” на ПЗС-матрице. • Частота строчной развертки: 15,625 Гц. • Частота вертикальной развертки: 50 Гц. • Выход видеосигнала: 1 В (пик-пик), 75 W. • Разрешение: 330 строк. • Минимальная освещенность: 50 лк. • Отношение "сигнал-шум": 46 дБ. • Регулировка диафрагмы: автоматическая электронная. • Линзы: с постоянным фокусным расстоянием f 3.7 F 5 (точечное отверстие). УСТАНОВКА Монитор YKP/301+YV(YVC) с трубкой ПРЕДУПРЕЖДЕНИЕ. Монитор рекомендуется устанавливать в сухом месте. Снимите модуль монитора с помощью отвертки через прорезь в корпусе (рис. 2). Снимите соединитель, показанный на рисунке 3. Настенный монтаж нужно выполнить в соответствии с инструкциями, показанными на рисунках 4-7. Установите модуль монитора на настенное крепление, как показано на рисунках 8-9. Панель входной двери с видеосвязью HEV/301-HEVC/301 Встраиваемый блок должен устанавливаться заподлицо со стеной на такой высоте, которая бы обеспечивала оптимальную работу камеры. Для устранения деформации установите во встраиваемые блоки прокладку (рис. 11). ПРЕДУПРЕЖДЕНИЕ. Соединительные кабели должны проходить сквозь один из выдавливаемых кабельных вводов, которые расположены внизу встраиваемого блока (А на рис. 11). С помощью прилагаемого торцового ключа 2.5 открутите стопорный винт и снимите переднюю пластину с шасси (рис. 12). Для того чтобы установить дополнительные кнопки следуйте их сопроводительным инструкциям. Снимите две заглушки, которые защищают резьбовые отверстия во встраиваемом блоке, и закрепите шасси с помощью двух прилагающихся винтов (рис. 13). Выполните разводку. Информационную карточку можно снять и заполнить соответствующей информацией путем снятия фиксатора с последующим снятием самой карточки (рис. 17). ПРИМЕЧАНИЕ. Можно использовать персональные информационные карточки толщиной не более 2 мм. Для того чтобы установить переднюю пластину, сначала вставьте ее верхнюю часть в корпуса, после чего с помощью торцового ключа 2.5 затяните стопорный винт (рис. 18). |
).
14÷18 В постоянного тока.
|
|

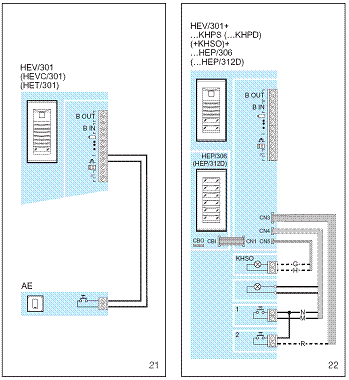

Рис. 21 – Схема электрических соединений вспомогательной кнопки устройства открывания двери (AE). | . 22 – Цветовая маркировка проводов, относящихся к CN3-CN4-CN5. |

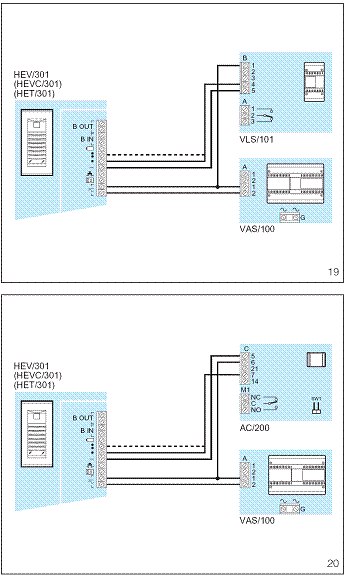

Рис. 19 – Пример соединения вспомогательного выхода Aux 1 или Aux 2 с релейным блоком VLS/101. Электропитание от VAS/100. | Рис. 20 – Пример соединения вспомогательного выхода Aux 1 или Aux 2 с релейным блоком AC/200. Электропитание от VAS/100. |
CN3 C: оранжевый G: желтый R: красный CN4 M: коричневый N: черный CN5 G: желтый H: серый | |
|
|
|
