Колонна тарельчатая царговая

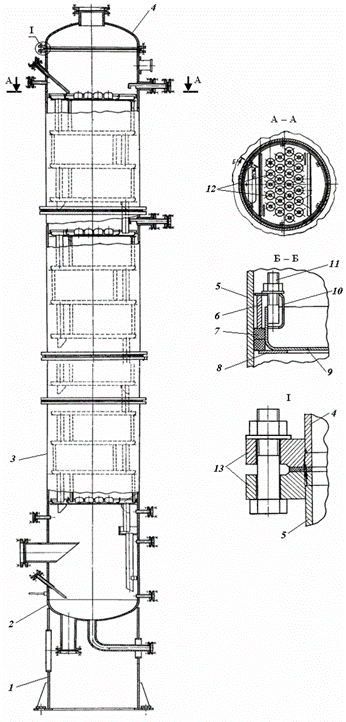

Рис. 1. Колонна тарельчатая царговая:

1 – опора; 2 – днище; 3 – царга; 4 – крышка; 5 – корпус царги; 6 – кольцо нажимное; 7 – уплотнение; 8 – упорное кольцо; 9 – тарелка; 10 – скоба; 11 – шпилька; 12 – колпачки; 13 – фланец.

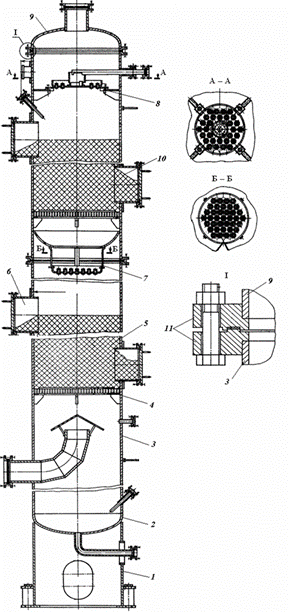

Рис. 2. Колонна насадочная цельносварная и съемной крышкой:

1 – опора; 2 – днище; 3 – корпус колонны; 4 – решетка опорная; 5 – слой насадки; 6 – люк загрузочный; 7 – тарелка перераспределительная; 8 – ороситель; 9 – крышка; 10 – люк разгрузочный; 11 – фланец.

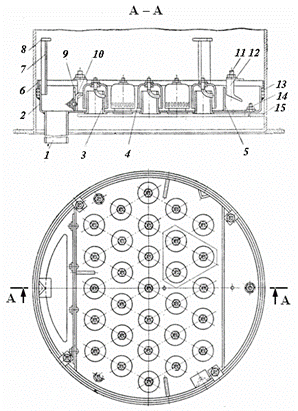

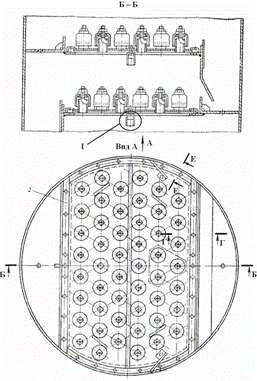

Рис. 4. Тарелка с капсульными колпачками:

1 – сегментная сливная труба; 2 – основание тарелки; 3 – паровой патрубок; 4 – колпачки; 5 – перегородка; 6 – прижимное кольцо; 7 – стойка; 8 – опорная плитка; 9 – регулировочная планка; 10 – сливная перегородка; 11 – шпилька; 12 – скобы; 13 – сальниковая набивка; 14 – регулировочный винт; 15 – упорное кольцо.

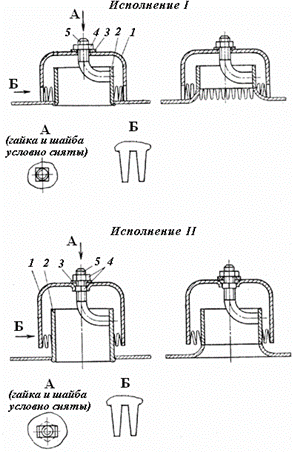

Рис. 5. Капсульные колпачки на винтах:

1 – колпачок; 2 – паровой патрубок; 3 – шайба; 4 – гайка; 5 – болт специальный; 6 – прорези.

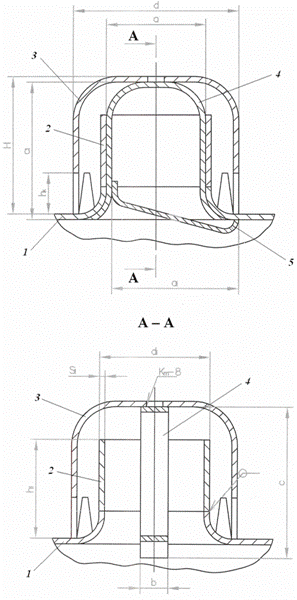

Рис. 6. Капсульные колпачки на скобах:

1 – основание тарелки; 2 – паровой патрубок; 3 – колпачок; 4 – скоба; 5 – опорный элемент.

Таблица 1

Основные размеры колпачков на скобах

d, мм	a, мм	а1, мм	b, мм	c, мм	с1, мм	hk, мм	H1, мм	D1, мм	H, мм	S1, мм
60	36	46	10	55	50	15,20	36	42	50	1,8-2,0
80	50	60	60	55	38	57	55	2,0-2,5
100	62	72	70
150	92	102	12	90	85	20,30	41	102	85	2,0-3,0

Рис. 7. Колпачковая тарелка разборного типа:

1 – опорная рама; 2 – опорная балка.

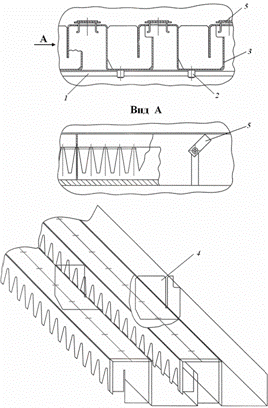

Рис. 8. Тарелка с S-образными элементами:

1 – опорная рама; 2 – крепящие винты; 3 – S-образные элементы; 4 – поперечная пластинка; 5 – устройство, регулирующее высоту прорезей над тарелкой.

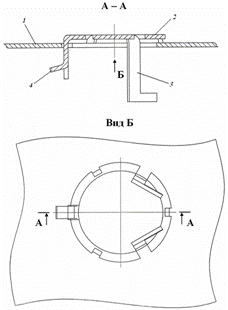

Рис. 9. Клапан клапанной тарелки:

1 – основание тарелки; 2 – клапан; 3 – длинная направляющая; 4 – короткая направляющая.

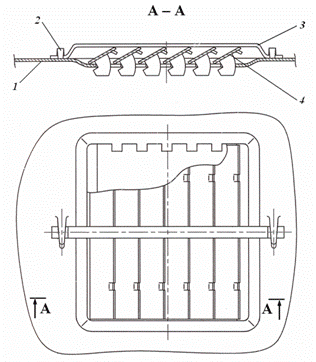

Рис. 10. Секция тарелки с групповым балластом:

1 – основание тарелки; 2 – регулировочное устройство; 3 – подвижной балласт; 4 – клапан.

Таблица 2

Тип тарелки	Относи-тельная производи-тельность	Диапазон устойчи-вой работы	Отно- ситель-ная эффек-тив- ность	Гидравли-ческое сопротив-ление, Па	Относитель-ная стоимость тарелки
из угле-роди-стой стали	из леги-рован-ной стали
Колпачковая	1	2 – 3,5	1	700…1000	1,0	1,4
С S-образными элементами	1,…1,1	2 – 2,25	1…1,1	700…1000	0,6	1,0
Клапанная	1,2…1,5	3 - 4	1…1,1	500…800	0,65	1,0
Ситчатая	1,2…1,4	2 – 3	1…1,1	300…400	0,5	1,0
Струйная	1,2	2 – 3	0,8	200…500	0,5	0,85
Струйная с отбойниками	1,4	2 - 3	0,8..0,9	100…300	0,5	0,85

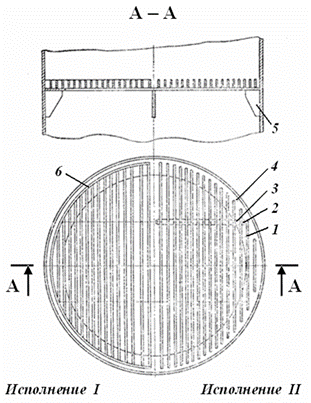

Рис. 11. Решетка под насадку:

1 – колосник; 2 – шпилька; 3 – дистанционная втулка; 4 – опорное кольцо; 5 – опорный косынки.

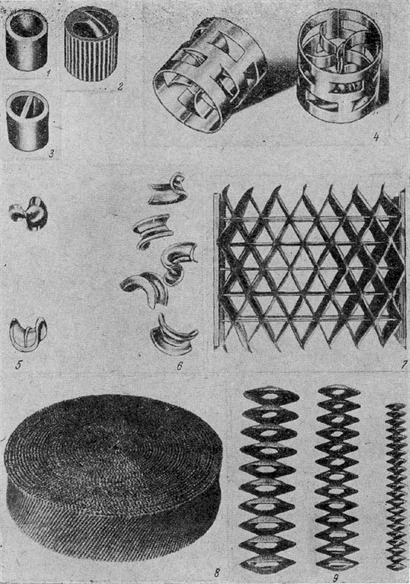

Рис. 12. Основные типы насадок:

1 – кольца Рашига; 2 – спиральные кольца; 3 – кольца с перегородками; 4 – кольца Палля; 5 – седла Берля; 6 – седла Инталлокс; 7 – насадка Спрейпак; 8 – насадка Гудлое; 9 – насадка Стедмана.

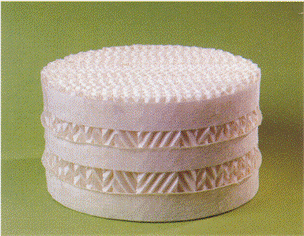

Насадка Зульцер.

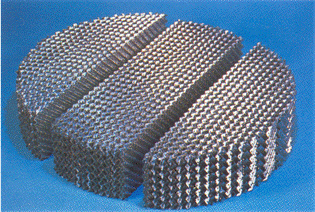

Насадка типа Меллапак.

Таблица 3

Сравнительная характеристика насадок

Вид насадки	Производительность	Число теоретических тарелок на единицу высоты колонны	Относительный перепад давлений на одну теоретическую ступень контакта
Колпачковая тарелка	1	1	1
Кольца Рашига	0,4…0,5	0,75…1	0,5
Кольца Палля	0,6…0,7	1,09	0,36
Седла Берля	0,5…0,9	0,65…0,85	0,30
Седла Инталлокс	0,55…1,0	0,7…0,95	0,25
Насадка Спрейпак	1,3…1,5	1,03	0,3
Насадка Гудлое	1	10	-
Насадка Стедмана	1	10	-
Плоскопараллельная	4…5	0,5	0,25
Стекловолокно	4…5	0,1…0,15	1
