4-осная платформа для контейнер-цистерн, модель 13-4012-09 |

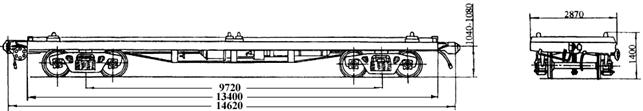

Рис 89 | |
Назначение: для перевозки контейнеров цистерн | |
Номер проекта | 4012.00.000-09 |
Технические условия | ТУ24.05.819-83 |
Модель вагона | 13-4012-09 |
Тип вагона | - |
Изготовитель | АО “Днепровагонмаш” |
Грузоподъемность, т | 72 |
Масса тары вагона, т | 18,24 |
Нагрузка: | |
статическая осевая, кН(тс) | 221,1 (22,56) |
погонная, кН/м(тс/м) | 60,5 (6,17) |
Скорость конструкционная, км/ч | 120 |
Габарит | 0-ВМ(01-Т) |
База вагона, мм | 9720 |
Длина, мм: | |
по осям сцепления автосцепок | 14620 |
по концевым балкам рамы | 13400 |
Ширина максимальная, мм | 2870 |
Высота от уровня верха головок рельсов, мм: | |
максимальная | 1400 |
до уровня пола | 1310 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | нет |
Наличие стояночного тормоза | есть |
Размеры пола, мм: | |
длина | 13300 |
ширина | 2770 |
Площадь пола, м2 | 36,8 |
Удельная площадь пола, м2/т | 0,511 |
Количество упоров для крепления контейнеров, шт. | 8 |
Год постановки на серийное производство | 1992 |
Возможность установки буферов | нет |
