Разборка-сборка : Панели управления :

1.  Рекомендуемые приспособления и инструмент

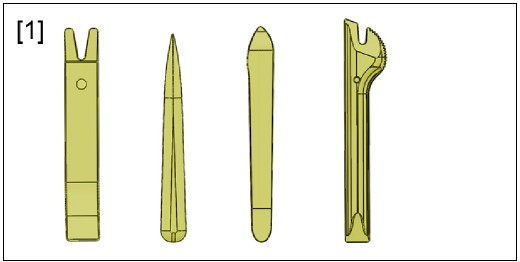

[1] Демонтажный инструмент (-).1350-ZZ.

2. Разборка

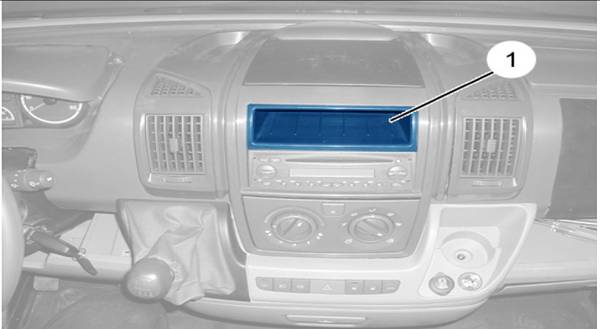

Открепите верхнее отделение для мелкого багажа (1) ; С помощью приспособления [1] .

Снимите верхнее отделение для мелкого багажа (1) .

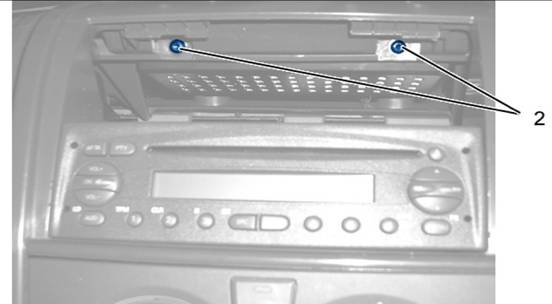

Снимите болты (2) .

Снимите :

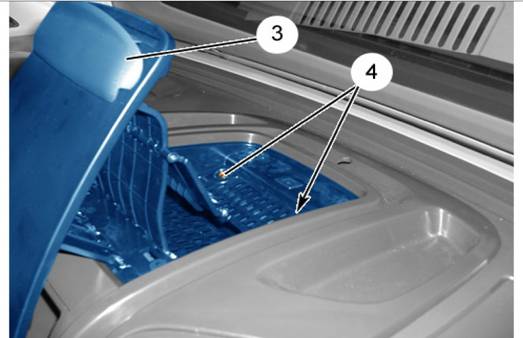

    Болты (4) Подвижную полку (3)

Рис5

Снимите болт (5) .

Открепите центральную панель отделки от нижней части панели управления (6) ; С помощью приспособления [1] .

Выдвиньте центральную панель отделки из нижней части панели управления (6) (частично)

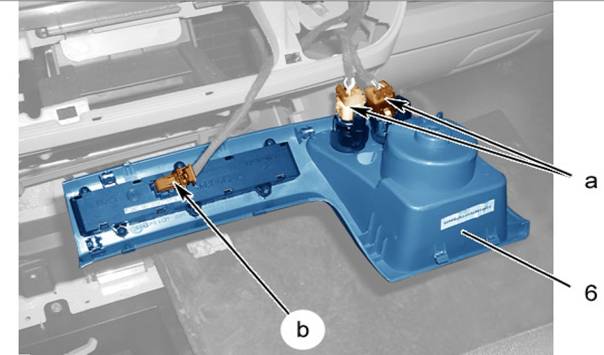

Отсоединить соединители « a", "b » .

Снимите :

    Центральную панель отделки нижней части панели управления (6) Автомагнитолу (см. соответствующую операцию)

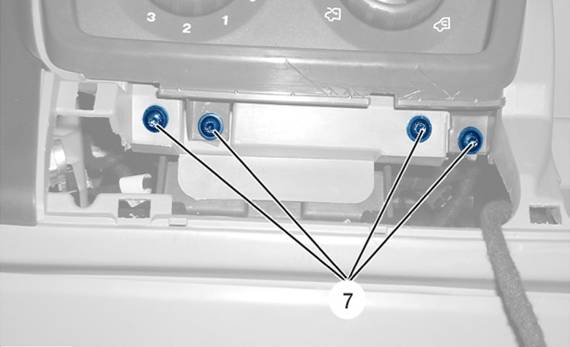

Снимите болты (7) .

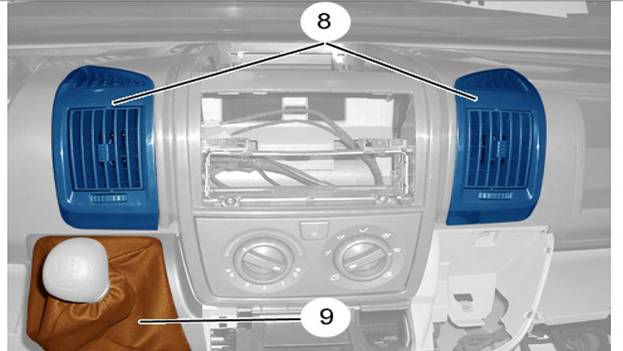

Открепите центральные вентиляционные решетки (8) ; С помощью приспособления [1] .

Снимите центральные вентиляционные решетки (8) .

Открепите ребристый кожух рычага переключения передач (9) ; С помощью приспособления [1] .

Снимите ребристый кожух рычага переключения передач (9) .

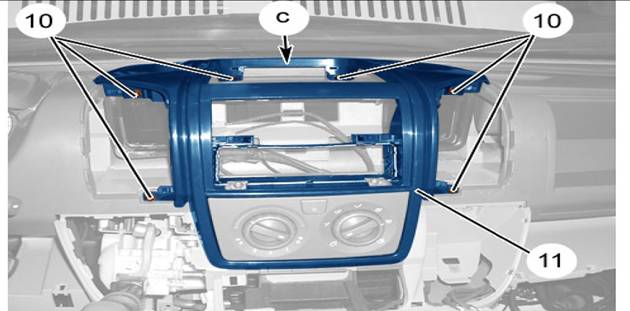

Снимите болты (10) .

Открепите центральную панель отделки панели управления (11) (в зоне " c ") .

Снимите центральную панель отделки панели управления (11) .

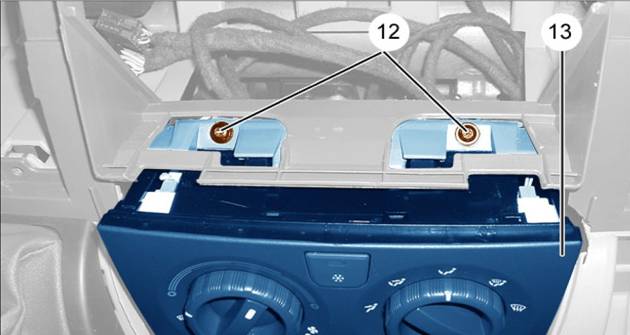

Снимите болты (12) панели управления климатической установкой (13) .

Толкните панель управления климатической установкой (13) вглубь панели управления

Снимите :

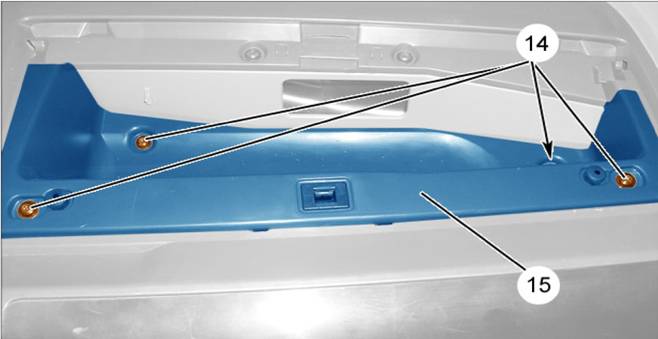

    Болты (14) верхнего правого перчаточного ящика (15) Верхний правый перчаточный ящик (15) Подушку безопасности пассажира (см. соответствующую операцию)

НЕ нашли? Не то? Что вы ищете?

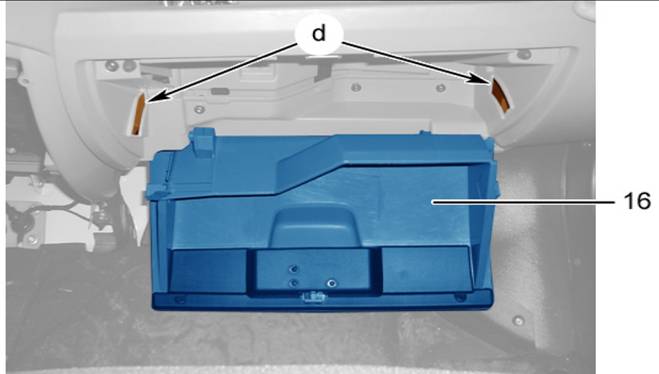

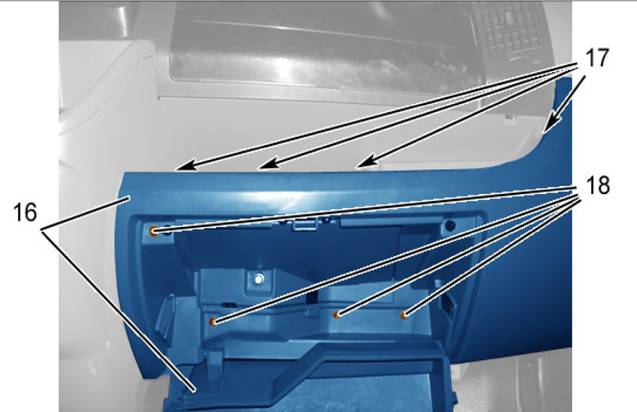

Открепите нижний правый перчаточный ящик (16) в " d " ; С помощью приспособления [1] .

Снимите :

    Болты (17), (18) Нижний правый перчаточный ящик (16)

Снимите :

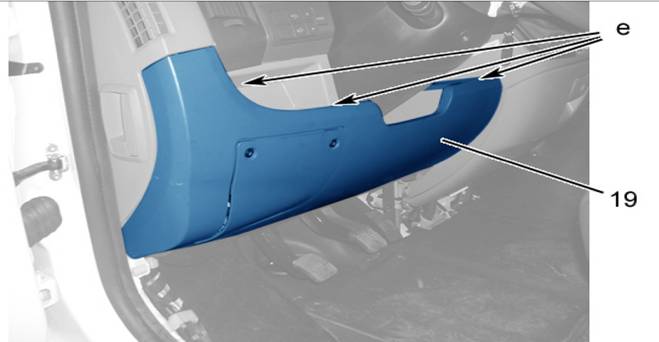

    Болты нижней левой панели отделки (19) (в зоне " e ") Нижнюю левую панель отделки (19) Рычаг открытия капота (см. соответствующую операцию)

Снимите :

    Болт (21) Гарнитура (20)

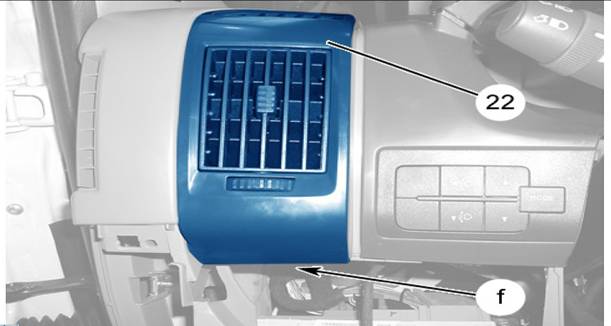

Снимите болт левой вентиляционной решетки (22) (в зоне " f ") .

Открепите левую вентиляционную решетку (22) ; С помощью приспособления [1] .

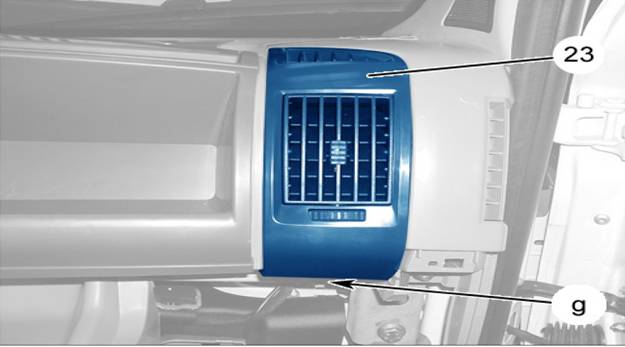

Снимите болт правой вентиляционной решетки (23) (в зоне " g ") .

Открепите правую вентиляционную решетку (23) ; С помощью приспособления [1] .

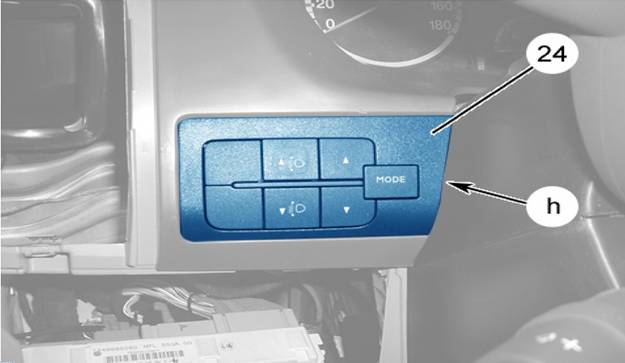

Открепите панель регулировки фар (24) в " h " ; С помощью приспособления [1] .

Выньте панель регулировки фар (24) (частично) .

Отсоедините разъем " j " .

Снимите панель регулировки фар (24) .

Снимите :

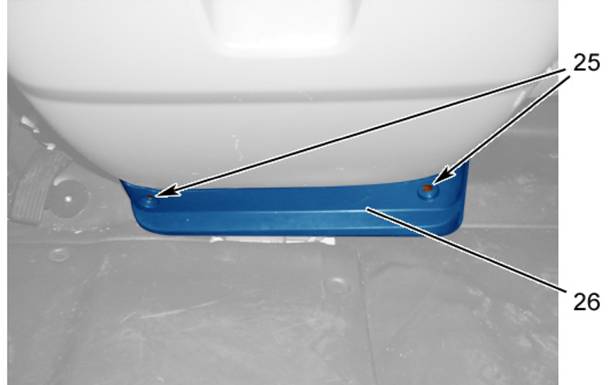

    Болты (25) нижней панели отделки центрального перчаточного ящика (26) Нижнюю панель отделки центрального перчаточного ящика (26)

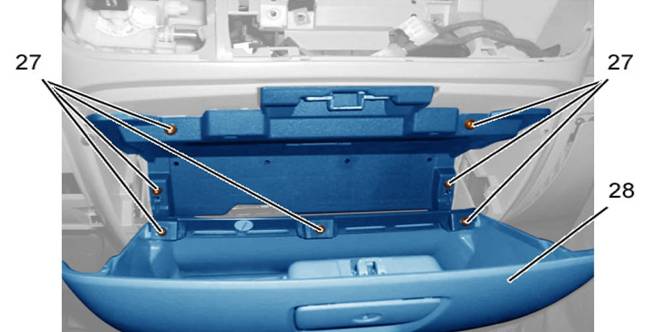

Снимите болты (27) центрального перчаточного ящика (28) .

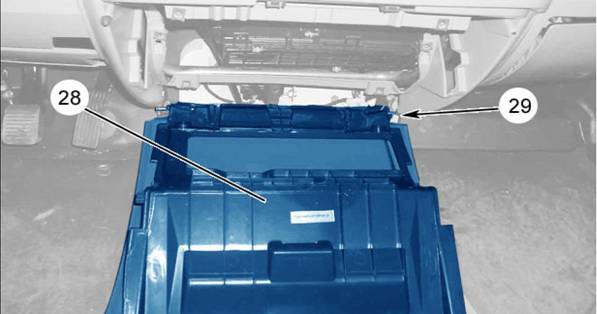

Выдвиньте центральный перчаточный ящик (29) (частично) .

Снимите :

    Гайку (29) центрального перчаточного ящика (28) Центральный перчаточный ящик (28) Панель приборов (см. соответствующую операцию)

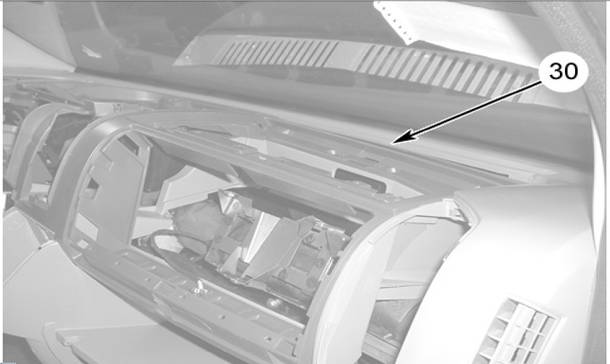

Открепите верхнюю вентиляционную решетку от панели управления (30) ; С помощью приспособления [1] .

Снимите верхнюю вентиляционную решетку от панели управления (30) .

3. Сборка

Выполнять в последовательности, обратной операциям подетальной разборки.

Проверьте функционирование различного оборудования.
