Как настроить GuaranLink
Цель работы: При использовании устройств, предназначенных для работы в сотовых сетях, нередко приходится сталкиваться с проблемами, связанными с непредвидимыми разрывами соединения с сетью. Существует множество причин, из-за которых возникают проблемы с соединением: неполадки на базовой станции, слабый сигнал сети, занятая сеть, сбои на сервере интернет-провайдера. Однако в большинстве случаев восстановить связь можно простой реинициализацией сотового модуля или перезагрузкой устройства. Функция GuaranLink в устройствах OnCell решает возникшие проблемы со связью именно таким способом. Целью упражнения является тестирование функции GuaranLink в устройстве OnCell 3110. Вы увидите, в каких случаях функция GuaranLink способна восстановить потерянное соединение, реинициализируя сотовый модуль или перезагружая устройство.
Ход работы:
Тестовый случай #1: Устройству OnCell не удается зарегистрироваться в GSM-сети.
1. Подайте питание на OnCell 3110.
2. Зайдите на web-интерфейс устройства (192.168.127.1)
3. Выберите раздел GuaranLink Settings в левой части веб-интерфейса.
4. Активируйте функции GuaranLink и ISP initial connection check

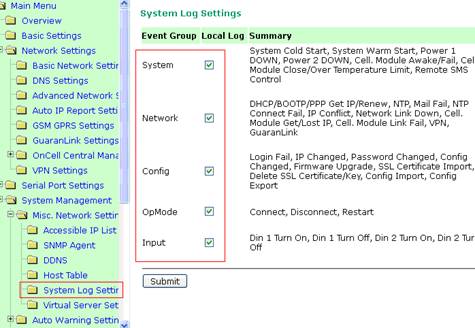

5. Активируйте функцию ведения протокола системных событий.
6. Отсоедините от устройства антенну, имитируя таким образом ошибку первоначальной регистрации устройства в GSM-сети.
7. Перезапустите устройство программно или по питанию.
8. Подождите 10 минут (таймаут регистрации в сети). По истечении этого времени устройство самостоятельно выполнит перезагрузку.

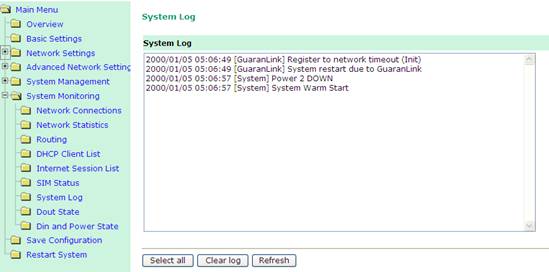

9. Просмотрите протокол системных событий, чтобы увидеть, какие действия с устройством произвела функция GuaranLink
Тестовый случай #2: Потеря соединения с сетью в режиме «Cellular connection alive check».

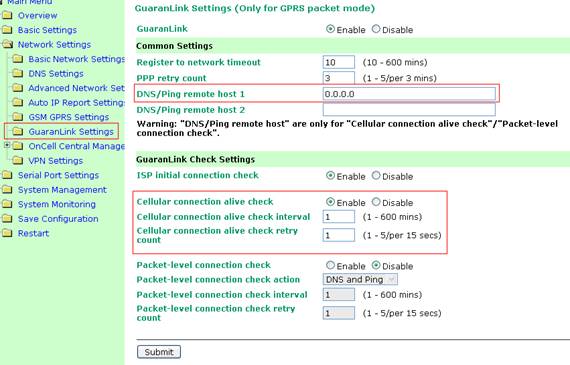

1. Активируйте функцию Cellular connection alive check
2. Установите параметр Cellular connection alive check interval равным одной минуте, параметр Cellular connection alive check retry count равным одной попытке (для сокращения времени ожидания).
3. В качестве DNS/Ping remote host 1 впишите несуществующий хост (например, 0.0.0.0)
4. Нажмите Submit, потом нажмите Save/Restart.
5. После перезагрузки дождитесь, пока устройство подключится к GPRS-сети (на устройстве должен загореться соответствующий индикатор). В случае отсутствия сетевой активности функция GuaranLink через указанное время выполнит перезапуск GSM-модуля.
6. Просмотрите протокол системных событий, чтобы убедиться, что функция GuaranLink обнаружила недоступность узла и инициировала перезапуск GSM-модуля.
Тестовый случай #3: Потеря соединения с сетью в режиме «Cellular connection alive check».
1. Отключите функцию Cellular connection alive check.

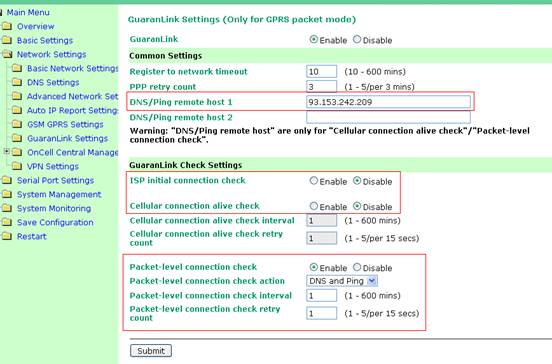

2. Активируйте функцию Packet-level connection check.
3. В качестве DNS/Ping remote host 1 укажите IP-адрес 93.153.242.209.
4. Установите параметр Packet-level connection check interval равным одной минуте, параметр Packet-level connection check retry count равным одной попытке (для сокращения времени ожидания). Нажмите Submit, потом нажмите Save/Restart.

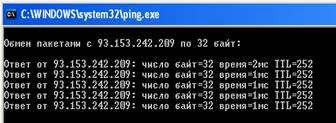

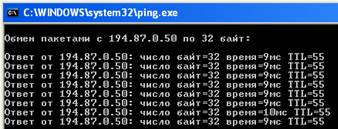

5. Выполните на компьютере команды «ping 93.153.242.209 –t» («бесконечный» пинг тестового узла) и «ping 194.87.0.50 –t» («бесконечный» пинг какого-либо общедоступного хоста для генерации трафика).
|
|
|
|
6. Через некоторое время хост 93.153.242.209 станет недоступным. Несмотря на наличие сетевой активности, через одну минуту GPRS-соединение будет разорвано и снова восстановлено.

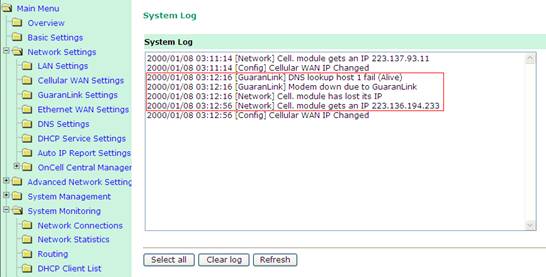

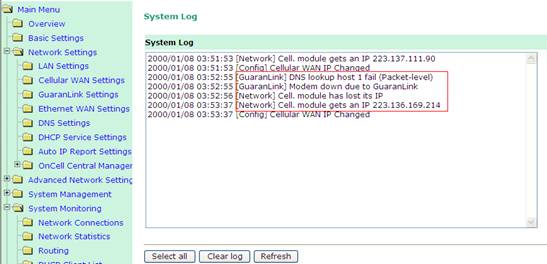

7. Просмотрите протокол системных событий, чтобы убедиться, что функция GuaranLink обнаружила недоступность указанного узла и инициировала перезапуск GSM-модуля.
Упражнение C: удаленная перезагрузка Oncell 3110 при помощи SMS-сообщения
Пользователь может узнать состояние модема или выполнить его перезагрузку, отправив на модем SMS-сообщение заданного формата. Краткое описание о состояния модема, а также отчет о перезагрузке будут высланы обратно на номер, инициировавший взаимодействие с устройством.

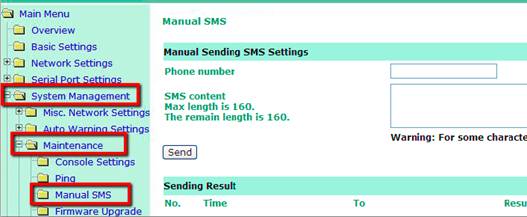

Перед началом упражнения узнайте телефонный номер своего модема. Для этого можете, например, отправить с модема на свой телефон SMS-сообщение произвольного содержания. Отправка произвольных SMS доступна в меню System Management -> Maintenance -> Manual SMS:
Узнав телефонный номер, перейдите к настройке модема для работы с Вами по SMS-сообщениям
1. Войдите во вкладку Remote SMS Control
2. Включите функцию Remote SMS Control
3. Настройте параметры идентификации пользователя:
- Password: <введите свой пароль, например, moxa>
- Auth type: Caller ID (идентификация пользователя по тел. номеру абонента)
- Caller ID 1: <введите свой номер телефона в международном формате, напр. +7xxxyyyzzkk>
4. Установите флаги Acknowledge, чтобы получить ответы модема на Ваши сообщения
5. Нажмите Submit для применения настроек.
Узнайте состояние модема, отправив ему SMS-сообщение:
@пароль@cell. report
Перезагрузите модем, отправив ему SMS-сообщение:
@пароль@restart
Убедитесь, что модем перезагрузился и отправил Вам подтверждающее сообщение.
