Показанная на рисунке 2.17 конструкция обеспечивает возможность извлечения трубного пучка из корпуса для контроля его состояния и механической очистки труб[8].

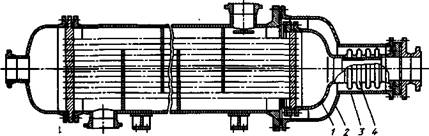

Рисунок 2.17- Теплообменник с плавающей головкой и компенсатором
2.5.1 Компенсаторы.
Компенсаторы выбирают по их параметрам: давлению, компенсирующей способности, жесткости, эффективной площади. Расчетное число циклов нагружения за весь период работы должно быть не более 1000.
Применение материала компенсаторов по температуре должно соответствовать требованиям национальных стандартов государств, упомянутых в предисловии как проголосовавшие за принятие межгосударственного стандарта*.
Конструкцией компенсаторов должны быть предусмотрены:
- внутренняя обечайка, ориентированная по направлению движения среды для снижения гидравлического сопротивления и защиты гибкого элемента;
- защита гибкого элемента от повреждений во время транспортирования;
- вварка штуцера в вершину гофра гибкого элемента для дренажа в пароводяных теплообменниках или в качестве воздушника в водо-водяных теплообменниках.
Компенсатор должен быть спроектирован в соответствии с нормами и правилами на сосуды, работающие под давлением.
Сварные соединения линз, полулинз подлежат обязательному радиографическому контролю в объеме 100%. Сварной шов приварки гибкого элемента к патрубкам подлежит контролю цветной дефектоскопией в объеме 100%.
* На территории Российской Федерации действует ГОСТ Р 52630-2012.
Компенсаторы на плавающей головке должны быть защищены от повреждения и растяжения во время обслуживания и гидравлических испытаний - при снятой крышке[11].
2.6 Испарители с паровым пространством с плавающей головкой ИП и с U-образными трубами
Испарители с паровым пространством с плавающей головкой ИП (рисунок 2.18) и с U-образными трубами ИУ (рисунок 2.19) предназначены для испарения газовых фракций из жидких сред, могут быть использованы как выпарные аппараты в химической, нефтяной, нефтехимической, газовой и других отраслях промышленности.
Для обеспечения достаточной поверхности зеркала испарения и объема парового пространства расстояние от верха сливной перегородки до верхней части корпуса принимают не менее 1/3 диаметра корпуса. Уровень жидкости в испарителе поддерживается сливной перегородкой, имеющей зубчатую кромку для равномерного перелива жидкости. В испарителях с паровым пространством применяют такие же трубчатые пучки, как у аппаратов с плавающей головкой или с U – образными трубками. При этом диаметр неподвижной трубной решетки несколько больше, что необходимо для того, чтобы плавающая головка в собранном виде могла свободно пройти через горловину при демонтаже.

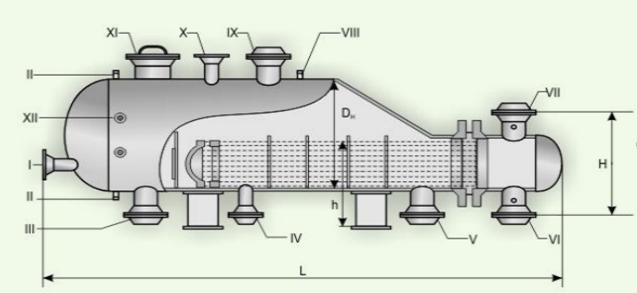

Рисунок 2.18 - Испаритель с паровым пространством с плавающей головкой типа ИПГ
1 - кожух испарителя; 2 - пучок трубный U-образный; 3 - стяжка; 4 - решетка трубная; 5 - крышка распределительной камеры; 6 - опора;
Ду 200 мм - для монтажа пучка; Ду 40 мм - для регулятора уровня; Ду4 - выход остатка продукта; Ду 50 - дренаж; Ду3 - вход жидкого продукта; Ду2 - выход пара или жидкости; Ду2 - вход пара или жидкости; Ду 15 мм - для манометра; Ду1 - выход паров продукта; Ду 80 мм - для предохранительного клапана; Ду 500 мм - люк;
Ду 50 мм - для указателя уровня

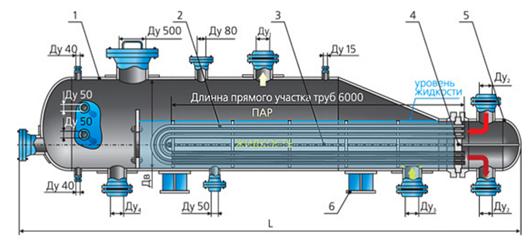

Рисунок 2.19 - Испаритель типа ИУГ
Обычно в качестве горячего теплоносителя используется насыщенный водяной пар, так как расход перегретого водяного пара вследствие его малой теплоемкости высок, а коэффициент теплоотдачи от перегретого пара к теплообменной поверхности мал. Водяной пар подается в трубное пространство испарителя, а в межтрубное пространство поступает жидкость, где она нагревается и частично испаряется. Пары возвращаются, а жидкость перетекает через перегородку и отводится в качестве готового продукта [12].
2.7 Конденсаторы
Конденсаторы предназначены для конденсации и охлаждения парообразных сред пресной, морской водой или другими хладагентами с температурой конденсируемой среды в кожухе от 0 до плюс 300 °С (типы КН и КК) и от 0 до плюс 400 °С (тип КП) и температурой охлаждающей среды в трубах от минус 20 до плюс 60 °С.
Кожухотрубчатые конденсаторы разделяются по конструкции на:
- аппараты с неподвижными трубными решетками (тип КН);
- аппараты с температурным компенсатором на кожухе (тип КК);
- аппараты с плавающей головкой (тип КП).
2.7.1 Конденсаторы кожухотрубчатые с неподвижными трубными решетками (КН) и с температурным компенсатором на кожухе (КК).
Конденсаторы типов КН и КК (рисунок 2.20) изготавливают на условное давление 0,6 - 2,5 МПа, диаметром 600 - 1400 мм, с поверхностью теплообмена до F = 716 м2.
Кожухотрубчатые конденсаторы этого типа применяют до температуры плюс 300 ºС. Охлаждающей средой в конденсаторах является вода или другая нетоксичная, невзрыво - и непожароопасная жидкость с температурой кипения при давлении 0,07 МПа выше плюс 60 ºС.
В вертикальных конденсаторах применяются трубы только с гладкими стенками. Конденсаторы кожухотрубчатые с неподвижными трубными решетками и кожухотрубчатые с температурным компенсатором на кожухе предназначены для чистых сред при разности температур кожуха и труб, не превышающей 60 ºС.

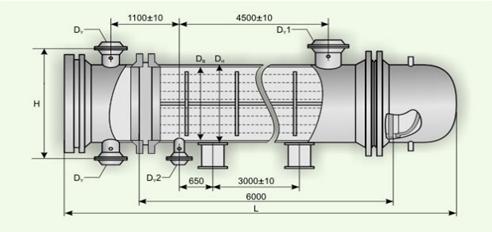

Рисунок 2.20 - Конденсаторы КНГ и ККГ многоходовые
2.7.2 Конденсаторы кожухотрубчатые с плавающей головкой.
Конденсаторы кожухотрубчатые с плавающей головкой (ГОСТ 14247-69, рисунок 2.21). Аппараты изготавливают диаметром кожуха 600, 800, 1000, 1200, 1600 мм. Они рассчитаны на условное давление в кожухе от 1,0 до 2,5 МПа и давление охлаждающей воды до 1,0 МПа при температуре конденсируемой среды до плюс 400°С. А также конденсаторы типа КП применяются при значительной разности температур стенок кожуха и труб, а также в случае необходимости механической чистки трубного пучка снаружи [12].
Рисунок 2.21 - Горизонтальный конденсатор типа КПГ с плавающей
головкой и длиной труб 6000 м
|
