Радиолокация
Радиолокация − это процесс радиолокационного наблюдения объектов. Кроме этого, под радиолокацией понимается область науки и техники, которая изучает различные объекты радиотехническими методами. Это одно из важнейших направлений радиоэлектроники. Радиолокация производит обнаружение искомых объектов, их распознавание и измерение координат. Слово радиолокация произошло от латинских слов radio − «испускать сияние», «излучать» и locatio − «размещение», «расположение». С помощью радиолокационных станций и сложных систем радиолокации решаются задачи радиолокации. С радиолокацией связана непосредственно радионавигация, их методы и аппаратура очень схожи, а иногда и неразличимы.
В 1880-х гг. Г. Герц впервые обнаружил явление отражения радиоволн.
В 1897 г. зафиксировал влияние корабля, который пересекал радиоволны, на силу радиосигнала. А в 1904 г. инженер К. Хюльсмайер предложил идею обнаружения кораблей по отражающимся радиоволнам. В последующие годы происходит развитие радиолокации, её внедрение в народное хозяйство и различные виды вооружения. Особую роль радиолокационные устройства сыграли в корабельной и зенитной артиллерии.
Параллельно с этими нововведениями начали разрабатываться противорадиолокационные средства, представляющие собой активные и пассивные помехи, а также защитные покрытия. Задачи радиолокации расширились с появлением космической и ракетной техники.
В радиолокации для проведения наблюдения используются эхо-сигналы, сигналы радиолокационной станции, собственное радиоизлучение объекта.

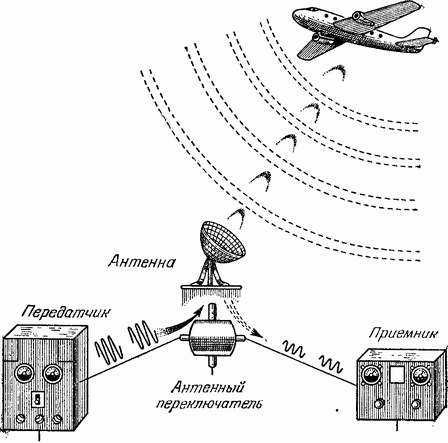

Принцип работы радиолокационных средств состоит в том, что радиолокационный передатчик пускает мощный луч, который фокусируется большой антенной. Антенна направляет луч в сторону изучаемого объекта, который фиксируется и исследуется отражёнными радиосигналами.
Объект облучается радиолокационной станцией с зондирующим излучением, радиосигналы отражаются от данного объекта и образуют эхо-сигналы. Сигналы радиолокационной станции излучает ретранслирующее устройство, которое находится на объекте в определённом месте. Пассивная радиолокация возникает тогда, когда радиоустройства, находящиеся на объекте, излучают сигналы. В другом случае она происходит при тепловом излучении объекта, которое определяется температурой.
Дальнометрия и дистанциометрия в радиолокации измеряют расстояние до объекта, пеленгация изучает направление входящих сигналов. Радиолокационное наблюдение объектов определяет параметры ледового покрова, содержание влаги в атмосфере, а также выявляет другие характеристики объектов. Данные измерений, полученных радиолокационными приборами, могут быть непрерывными и дискретными, вырабатываемыми через определённые промежутки времени. Радиолокационные объекты представляют собой сплошное образование, либо множественность, либо одиночный объект. При сложном комбинированном наблюдении производится радиолокационный обзор пространства в определённом секторе. Конкретизация поиска позволяет обнаруживать новые объекты в заданном участке и одновременно получать информацию о ранее обнаруженных объектах.
Радиопеленгация
Радиопеленгация − это процесс пеленга от наблюдателя на излучающий радиоволны источник с помощью радиопеленгатора. Под пеленгом понимается определение направления. Радиопеленгатор представляет собой приёмник, главной составляющей которого является антенна направленного действия. Радиопеленгация используется в воздушной, морской и космической навигации, радиоастрономии, метеорологии, разведке и т. д.
В радиопеленгации используются амплитудные пеленгаторы, которые наводятся в антенне при её разных положениях в пространстве.
В начале XX в. зафиксировал явление направленности приёма, которое впоследствии стало основой для амплитудного метода радиопеленгации. Первые радиопеленгаторы были созданы после изобретения рамочной антенны. Основными учёными, работающими над теорией и практикой радиопеленгации с самого её возникновения, были , и др.
При использовании радиопеленгацией двух радиопеленгаторов, которые располагаются на достаточном расстоянии друг от друга, можно определить место нахождения пеленгуемого объекта. Этот объект будет находиться в точке пересечения направлений радиопеленгаторов.
Пеленгатор располагается в определённой фиксированной точке и находится в стационарном состоянии. В оперативной пеленгации определение, пеленгование и поиск передатчика радиосигналов осуществляются с помощью подвижных радиосредств. Благодаря подвижному радиопеленгатору можно определить направление на передатчик, кроме того, он позволяет измерить дальность.
Радиопеленгация является основой для международной спортивной игры, которая носит название «Охота на лис». Принцип игры «Охота на лис» состоит в следующем. Спортсмен за определённое количество времени, как правило, это 2 часа, должен найти «лису». «Лисами» являются радиопередатчики, которые устанавливаются в труднодоступных местах − гористой, болотистой, пересечённой местности или в лесу. За 120 мин участники должны найти от 3 до 5 так называемых лис. Для этого спортсмены пользуются радиопеленгаторами, специальными радиоприёмниками, которые определяют направление на источник радиосигналов. Режим передачи одного «лиса» составляет 1 мин передачи радиосигналов, 4 мин молчания, тем самым за 5 мин в радиоэфир выходят 5 «лис». После начала соревнований участники пеленгуют источники сигналов, прогнозируют месторасположение «лис», выбирают наиболее приемлемый маршрут, чтобы оптимально быстро и эффективно найти все радиопередатчики. В зависимости от уровня проведения соревнований различаются они по длине волны, одни проводятся с длиной волны 2 м 144 МГц, другие – 80 м 3,5 МГц. Победителем становится спортсмен, нашедший все контрольные пункты за самое короткое время.
По материалам сайта «Энциклопедия техники»
