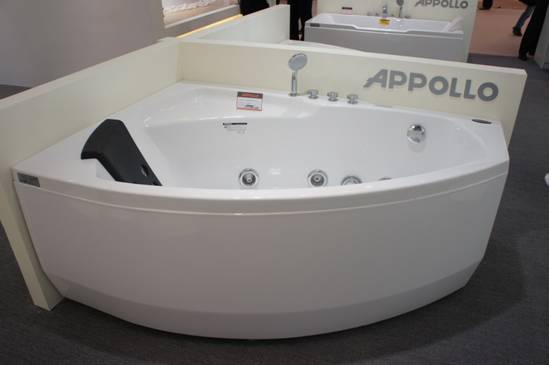

Инструкция по массажной ванне
AT-9033L/R

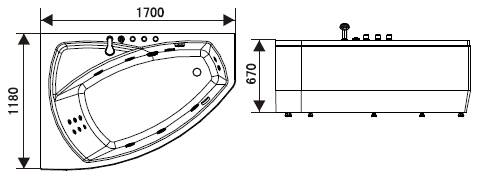

Размеры: 1700х1180х670
Содержание:
Конструкция ……………………………………………………………………………………………………3
Технические данные……………………………………………………………………………………………3
Установка корпуса ванны, дренажа и душа………………………………………………………………..4
Эксплуатация……………………………………………………………………………………………….…..5
Водоснабжение и электропитание……………………………………………………………………………5
Меры предосторожности……………………………………………………………………………………....6

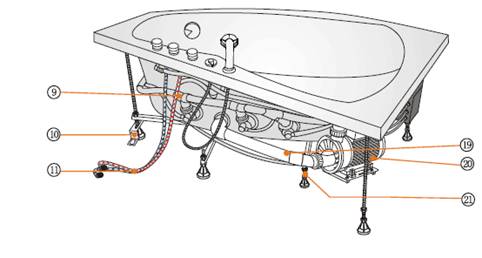

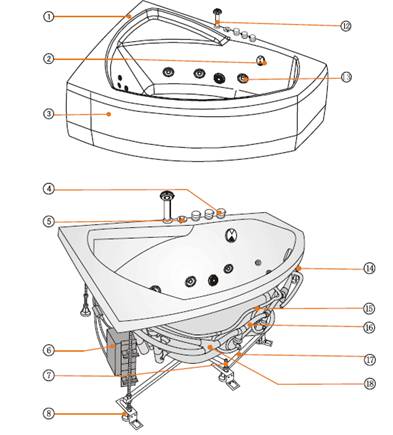

Конструкция
№ | Составные части/Материал | Количество |
1 | Корпус ванны | 1 |
2 | Хромированный наполнитель воды | 1 |
3 | Фартук | 1 |
4 | Однопозиционный переключатель | 1 |
5 | № 2 Вентиль регулирования воздушного потока | 1 |
6 | Коробка регулирования воздушного потока | 1 |
7 | Цинковый резьбовой стержень М14х140 | 5 |
8 | Регулируемые ножки М14х60 | 8 |
9 | 1`` Y-соединение | 1 |
10 | Фиксирующий блок фартука | 4 |
11 | Нержавеющий шланг с оплеткой | 2 |
12 | Вращающийся душ | 1 |
13 | Декоративная шляпка 2 для форсунки | 1 |
14 | Цинковый болт М14х590 | 3 |
15 | Y-соединение для потока воздуха | 1 |
16 | Пластичный сливной шланг 800 мм | 1 |
17 | №2 сборка встроенного освежителя воздуха | 1 |
18 | Нержавеющая стойка | 1 |
19 | Вращающаяся водопроводная труба | 1 |
20 | Сливной шланг | 1 |
21 | Цинковый болт М14х540 | 1 |
22 | Сливной шланг | 1 |
23 | Изгиб сливной трубы | 1 |
24 | Нержавеющий душевой шланг | 1 |
25 | Винт ST4x16 | 46 |
Технические данные
Напряжение | Частота | Вместимость для обычного насоса |
220 – 240 | 50/60 | 750 |

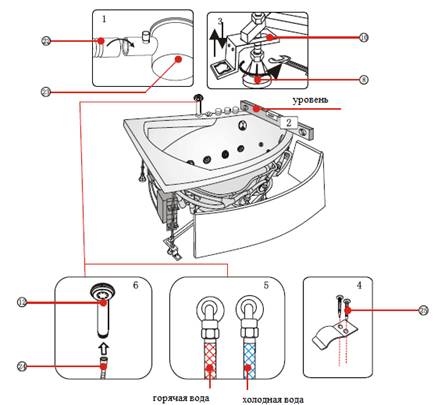

Установка корпуса ванны, дренажа и душа
Эксплуатация
Очистка фильтра Если фильтр засорился инородными предметами, открутите винт, вытащите фильтр, прочистите. |
Рис.1 Фильтр |
|
Регулируемые большие форсунки Рис. 2 регулирование массажа и направление напора |
| |
Использование дренажа Поворачивая ручку дренажа, вы можете открывать или закрывать вентиль дренажа: •Поворачивая ручку по часовой стрелке, вы открываете вентиль дренажа, вода сливается. | •Поворачивая ручку дренажа против часовой стрелки, вы закрываете вентиль дренажа, предотвращая слив воды.
Рис.4 Ручка дренажа | |

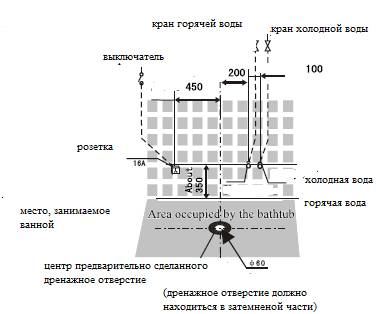

Водоснабжение и электропитание
А. Холодная/горячая вода: G1/2 цинковая труба, 350мм от пола.
В. Источник питания: однофазовая трёхпроводная система с мощностью не менее 16А на высоте 350 мм от пола, 2.5 мм2 в поперечном сечении.
Меры предосторожности
1. Давление воды должно равняться 0.1-0.4 МПа. Температура подаваемой в ванну горячей воды должна быть ниже 65 ºС. Источник воды должен иметь отдельный вентиль перекрытия потока.
2. Установку ванны должны осуществлять квалифицированные специалисты, следуя указаниям данной инструкции. Подключение к источнику электропитания должно осуществляться квалифицированным электриком.
3. Уход за изделием следует осуществлять только после его отключения от источника питания.
4. Раз в полгода квалифицированный электрик должен осуществлять проверку электроблока на предмет защиты от утечки электроэнергии и нормального функционирования протектора.
5. Товар может отличаться своими параметрами вследствие усовершенствования дизайна.
· Уход
1. Никогда не пользуйтесь кислотосодержащими и спиртосодержащими средствами, а также органическими растворителями (спиртом, аммиаком, ацетоном и т. п.) и не обрабатывайте ими ее поверхностей (деревянных панелей, пластиковых деталей, алюминиевых, плакированных деталей электроблока, окрашенных деталей и т. д.). Применяйте нейтральные моющие средства.
2. Легкие царапины, потертости и следы от сигарет на поверхности ванны можно удалить при помощи мягкой ткани.
3. Уход за гидромассажной системой: наполните ванну горячей водой 40 градусов. Добавить моющее средство 2 грамма на 1 литр. Включите систему на 5 минут. Остановите насос и водосток. Наполните ванну чистой водой и включите гидромассажную систему снова на 3 минуты. Остановите насос, спустите воду и помойте ванну. Донный клапан должен быть вымытым 1 раз за 30 часов в процессе использования ванны, иначе он может быть засорен посторонними предметами.
Соответствие по стандарту: QB 2584 - 2007
