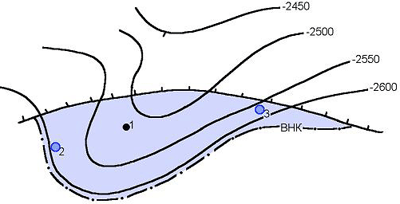

Рис. 6.13. Размещение скважин на структурном носе (по )
В случае системы заливообразных ловушек у одной линии выклинивания коллектора основные принципы остаются теми же (рис. 6.14). Если модель оказалась правильной, можно исключить бурение ряда скважин (4,5,8,9).
6.14. Размещение скважин в случае системы заливообразных ловушек у одной линии выклинивания коллектора (по )
Шнурковые залежи.
При заложении скважин используется метод клина, который заключается в следующем:
- После получения притока в скважине — открывательнице, закладывают две дополнительные скважины на едином с ней профиле, перпендикулярном оси залежи. По данным этого профиля из трех скважин определяется зона максимальной мощности резервуара.
- Следующую четвертую скважину бурят на продолжении оси, выявленной по первому профилю.
- От скважины 4 развивают новый профиль для уточнения положения оси залежи в этом втором профиле (рис. 6.15).

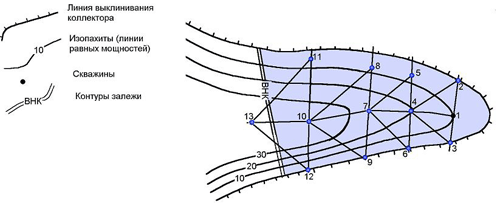

Рис.6.15. Размещение скважин методом "клина" (по ).
Далее операция продолжается вниз по региональному падению пластов до вскрытия ВНК. В первую очередь разведываются участки локальных поднятий, находящихся в зоне распространения песчаных тел. Описанный метод весьма дорогостоящий, и целесообразен при малых глубинах, больших запасах и недостоверных геофизических данных. В тектонически экранированных ловушках расстановка скважин проектируется практически независимо в каждом отдельном блоке (рис. 6.16).

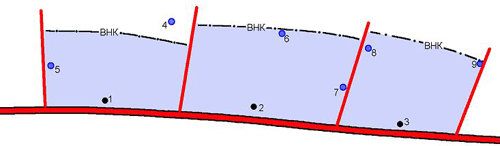

Рис. 6.16. Размещение скважин в тектонически экранированных ловушках (по )
Поиски в рифах и выступах палеорельефа
Поисково-оценочные работы, связанные с рифами, погребенными останцами палеорельефа и ловушками, связанными со структурами облекания этих тел те же, что и у антиклинальных ловушек. В любом случае, приоритетными точками для бурения являются:
- наиболее высокая точка заложения залежи;
- точки, позволяющие зафиксировать окончание залежи;
- точки, позволяющие оценить максимальную мощность резервуара.
В настоящее время данные бурения – составная часть комплексных исследований – сейсмостратиграфических, палеотектонических, палеогеографических, палеогеоморфологических, палеогеологических, которые воссоздают ситуации на время формирования залежи, с помощью палеореконструкций. Иногда с помощью сейсмических данных можно определить межфазовые контакты. Такие контакты выявляются по горизонтальным и субгоризонтальным отражениям, секущим наклонные отражающие горизонты, связанные с литологическими границами.
В массивных рифогенных залежах в основном применяется бурение многоствольных скважин, располагающихся в зависимости от строения рифа в различных его частях (рис. 6.17)

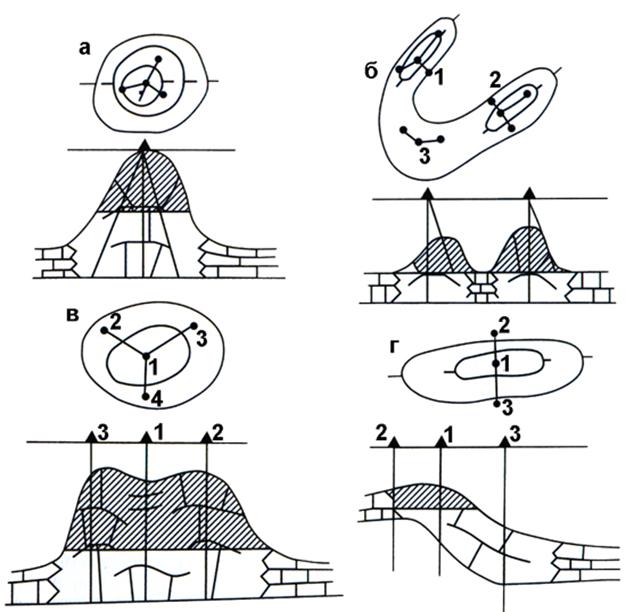

Рис. 6.17. Системы заложения скважин на рифогенных ловушках а – одна многоствольная скважина в конусовидном рифе, б – независимые многоствольные скважины в подковообразном рифе, в – система скважин в плосковершинном рифе, г система скважин в асимметричном рифе (по с упрощениями).
Итоговым документом по результатам оценки месторождений являются, отчет – если месторождение признано непромышленным, или проект разработки, если месторождение признано промышленным.
Стадия поиска и оценки считается завершенной, если степень изученности позволяет подсчитать запасы по категориям С1 и С2 и провести оценку промышленной значимости залежей.
Контрольные вопросы
1. В чем цель поисково-оценочного этапа?
2. В чем задачи поисково-оценочного этапа?
3. По каким категориям подсчитываются запасы на поисково-оценочном этапе?
4. Каков типовой комплекс работ на поисково-оценочном этапе?
5. На какие стадии разделяется поисково-оценочный этап?
6. Какова цель стадии выявления объектов поискового бурения?
7. Каковы задачи, решаемые на стадии выявления объектов поискового бурения?
8. Что считается выявленной ловушкой?
9. Каков типовой комплекс работ, проводимых на стадии выявления объектов поискового бурения?
10. Что такое фонд выявленных ловушек?
11. Что называется подготовленным объектом?
12. Какие основные черты геологического строения должны быть установлены для подготовленных ловушек?
13. Что такое фонд подготовленных ловушек?
14. По какой категории подсчитываются ресурсы на стадии подготовки объектов к поисковому бурению?
15. На основе каких данных строится геологическая модель залежи на стадии подготовки объектов поискового бурения?
16. Что входит в паспорт ловушки?
17. Какие ловушки считаются наиболее перспективными?
18. Какова примерная плотность сейсмических профилей на стадии подготовки объектов к поисковому бурению?
19. Какие подстадии входят в стадию поисков и оценки?
20. Какова цель подстадии поисков?
21. Каковы объекты работ стадии поисков?
22. Какой датой фиксируется открытие месторождения?
23. Каков типовой комплекс работ подстадии поисков?
24. Сколько скважин обычно приходится обычно бурить, чтобы открыть месторождение?
25. Как выбирают приоритетные точки бурения скважин?
26. Какие задачи решаются на подстадии оценки месторождения?
27. Какой типовой набор работ при оценке месторождений?
28. Что такое шаг поискового бурения и для чего его применяют?
29. По каким системам (направлениям) закладывают оценочные зависимые скважины?
30. В какие точки закладывают зависимые скважины в многокупольных структурах?
31. В какие точки закладывают скважины на ловушках, осложненных разломами?
32. В какие точки закладывают скважины на приконтактовых залежах?
33. В какие точки закладывают ловушки на предполагаемых висячих залежах?
34. В какие точки закладывают скважины на предполагаемых литологических залежах на моноклиналях?
35. В какие точки закладывают на предполагаемых структурных носах?
36. В чем заключается метод клина при размещении скважин?
37. Как закладываются скважины с блоковых залежах?
38. Как закладываются скважины в рифовых залежах?
39. Что является итоговым документом результатов оценки месторождений в случае промышленного месторождения?
40. Что является итоговым документом результатов оценки месторождений в случае непромышленного месторождения?
41. При какой изученности месторождения стадия поиска и оценки считается завершенной:
6.5. Разведочный этап геологоразведочных работ
На разведочном этапе работы ведутся по лицензиям на геологическое изучение и добычу за счет владельца лицензии. В результате разведки 80% запасов переводится в категорию С1. Задачи разведочного этапа:
- оконтуривание залежи;
- геометризация залежи;
- определение фильтрационно-емкостных свойств и неоднородностей коллектора;
- определение физико-химических свойств углеводородов;
- определение режима залежи (водонапорный, газонапорный, растворенного газа, или гравитационный);
- подсчет запасов (рис. 6.18).
К параметрам, изучающимся при разведке, относятся:
геометрические: площадь, высота, эффективные и нефтенасыщенные толщины, показатели неоднородности. Для оценки неоднородности применяются разные показатели и коэффициенты, использование которых, позволяет разделить всю залежь на систему однородных по своим показателям блоков. Выделяют:
- Непрерывную неоднородность (непроницаемые пласты по протяженности соизмеримы с залежью) – пропластки.
- Прерывистую – (линзы непроницаемых пород среди проницаемых).
Эти включения могут распределяться закономерно и случайно.
Для количественной оценки неоднородности применяют коэффициенты выдержанности, песчанистости, литологической связанности и др.
- резервуарные: пористость, проницаемость, форма пустотного пространства, нефтенасыщенность и др.
- режимные: газовый фактор, конденсатный фактор, пластовое давление и температура, давление и температура начала конденсации, давление насыщения нефти газом, дебиты на разных режимах отбора и др.
Рис. 6.18. Последовательность решения задач на разведочном этапе (по , с упрощениями)
При разведочных работах скважины также размещаются так, чтобы при минимальных затратах дать максимальную информацию о залежи.
На крупных крупных пластово - сводовых залежах скважины размещаются либо по треугольной системе, либо по профилям (рис.6.19).

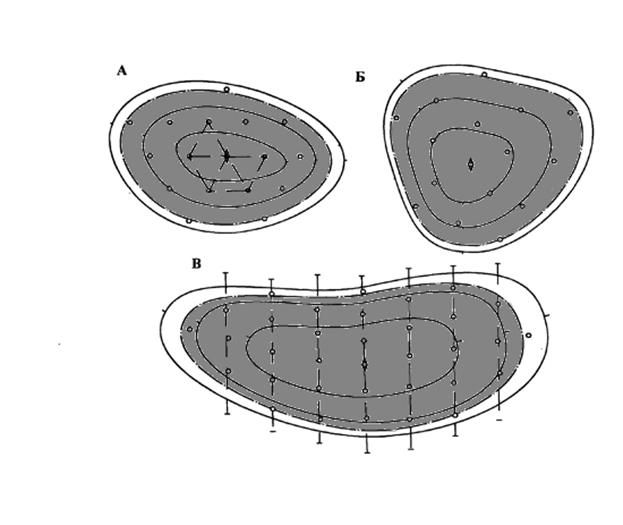

Рис. 6.19 Размещение разведочных скважин на крупных пластово - сводовых залежах: А - по треугольной, Б – по кольцевой, В – по профильной системам
Принцип равномерности в изучении нефтегазоносного объекта следует относить не к площади, а к объему предполагаемой залежи. Особенно это важно при разведке массивных залежей, которые составляют примерно половину всех известных скоплений
На объемной модели массивной залежи выделяют сводовую и периферийную зоны, граница между которыми проводится по изолинии на уровне половины высоты залежи. Кроме того, выделяются доминирующая и приконтурная части залежи, путем разделения по изогипсе на уровне одной четвертой высоты. Сводовая часть содержит (по разным моделям) от 61 до 87 % объема залежи (реально – от 47 до 84%). Доминирующая часть содержит от 75 до 97 % объема залежи. При разведке пластовых резервуаров особое внимание требует изучение приконтактных зон, в частности для обоснования ВНК (ГВК), а также – оконтуривание залежи, для чего бурятся специальные скважины (рис. 6.20).
|
