ПРОБООТБОРНЫЕ ЗОНДЫ И РАБОЧИЕ ПЛОЩАДКИ
К.2 Пример измерительных участков и рабочих площадок
На рисунках К.5-К.8 приведены примеры рабочих площадок и показано размещение входных отверстий на измерительных участках горизонтальных или вертикальных круглых и прямоугольных газоходов.
1 - рабочая площадка; 2 - входное отверстие 3 – измерительное сечение; 4 - направление движения потока; b - длина рабочей зоны; d - гидравлический диаметр газохода; e - ширина рабочей зоны; h - минимальная высота свободной зоны над рабочей площадкой

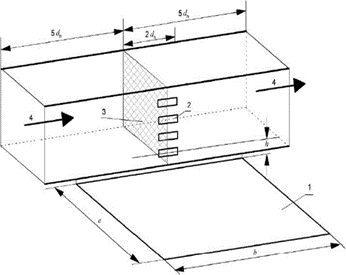

5 - Пример рабочей площадки и размещение входных отверстий в вертикальном прямоугольном газоходе
1 - рабочая площадка; 2 - входное отверстие; 3 – измерительное сечение; 4 - направление движения потока; b - длина рабочей зоны; d - гидравлический диаметр газохода; e - ширина рабочей зоны; h - минимальная высота свободной зоны над рабочей площадкой
6 - Пример рабочей площадки и размещение входных отверстий в горизонтальном прямоугольном газоходе
1 - рабочая площадка; 2 - входное отверстие; b - длина рабочей зоны; d - внутренний диаметр газохода; e - ширина рабочей зоны; g - ширина прохода между рабочими зонами; h - минимальная высота свободной зоны над рабочей площадкой
7 - Пример рабочей площадки и размещение измерительных портов в вертикальном круглом газоходе

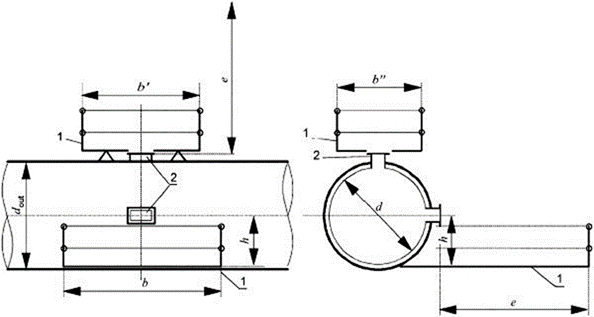

1 - рабочая площадка; 2 - входное отверстие; b, b', b" - длина рабочей зоны; d - внутренний диаметр газохода; d - наружный диаметр газохода; e - ширина рабочей зоны; h - минимальная высота свободной зоны над рабочей площадкой
8 - Пример рабочей площадки и размещение входных отверстий в горизонтальном круглом газоходе
Гибкий зонд со штангой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав штанги | Длина штанги, м | Длина измерительной линии зонда, м | Вес, кг |
2 длинных звена и одно короткое звено | 3,2 | 2,8 | 4.5 |
2 длинных звена | 2,4 | 2,0 | 4 |
Одно длинное звено и короткое звено | 1,8 | 1,5 | 3,5 |
Одно длинное звено | 1,2 | 0,9 | 3,0 |
Внешний вид гибкого зонда со штангой
Вид измерительного порта с гибким зондом со штангой
Зонд «Гибкая пробоотборная трубка и трос»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Состав | Длина, м | Длина измерительной линии зонда, м | Вес, кг |
Гибкая пробоотборная трубка | 1-16 | до 1,5 | |
Трос | 3 - 32 | До 1 | |
1 - 15 | до 2,5 |
Вид измерительного порта с зондом
«Гибкая пробоотборная трубка и трос».

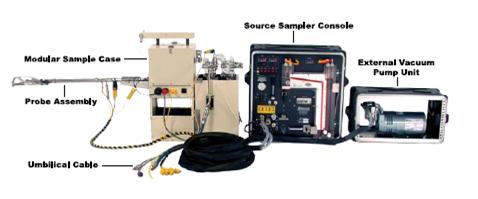

Как делают на Западе: перед установкой системы приглашают независимую компанию с мобильной измерительной станцией:
которая по всем точкам проводит измерения и указывает место и на какую глубину необходимо погружать зонд.

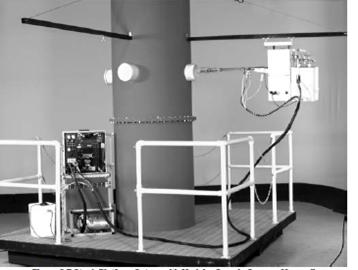

примерно точки у них обозначаются так:
В итоге, получается один пробоотборный зонд и одна точка контроля - как допустимый компромис. Дополнительно ежегодно они проводят 12 измерений с помощью такого устройства и сравнивают с тем что показывает автоматическая система - оценивая общую относительную погрешность системы. Если она в пределах нормы - считают что система работает корректно. Если нет - меняют глубину погружения зонда и повторяют процедуру снова.
