а — схема шарнирного крепления открылков, б — положение открылков при работе в легких грунтах, в — то же, в средних, г —в тяжелых; 1 — открылки, 2 — отвал бульдозера, 3 — тяги, 4 — петли, 5 — трактор

129. Крепление открылков на шарнирах исключает возможность?

поломки отвала бульдозера.

130. В случае временной перегрузки может пострадать?

тяга крепления открылка, встретившего непреодолимое препятствие, а не отвал бульдозера. Следует иметь запасные тяги, что позволит - легко выполнить необходимый ремонт.

131. укажите на схеме послойная отсыпка?

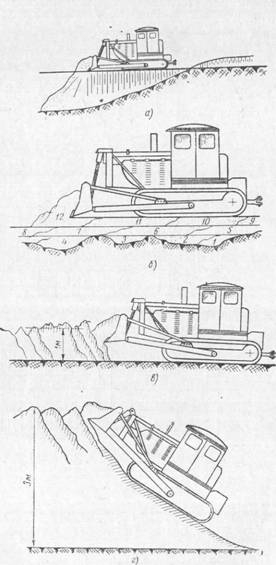

Рис. 46. Отсыпка грунта в насыпь:

а — при сооружении насыпи «с головы», б — послойная отсыпка, в — отсыпка насыпи высотой до 1м, г — отсыпка насыпи высотой до 3 м

132. Отсыпку насыпи «с головы» применяют?

при постройке насыпи в заболоченной местности, при подходе к мостам и путепроводам, во всех тех случаях, когда послойная отсыпка с одновременным послойным уплотнением затруднена.

133. Толщину отсыпаемого слоя регулируют?

изменяя высоту установки ножа.

134. Насыпи высотой до 1 м сооружают?

при движении гусениц бульдозера по нетронутому грунту.

135. Грунт поднимают и укладывают в насыпи высотой?

более 1 м при подъеме отвала и самого бульдозера на насыпной грунт.

Грунт планируют бульдозером (рис. 47), отвал которого устанавливают на высоте гусениц или несколько ниже. Движущийся отвал с ножом срезает бугры и засыпает впадины. При этом на отвале должно находиться некоторое количество грунта, но не более половины возможной загрузки, так как при большем количестве грунта трудно регулировать глубину резания.

Рис. 47. Планировка грунта при движении вперед и назад

Планировка выполняется параллельными проходами в обе стороны. Часть высоты отвала (примерно 0,5 м) должна находиться над спланированной площадью.

Рис. 48. Схема движения бульдозера для определения его производительности при планировке

Выравнивание грунта, особенно малосвязного, выполняется при движении бульдозера задним ходом. Отвал собственным весом разравнивает и несколько уплотняет грунт.

Планировка откосов может быть также выполнена бульдозером с откосником (рис. 49). Отвал откосника 2 крепят к отвалу бульдозера. При планировке трактор идет вдоль откоса. При этом отвал откосника срезает выступы и засыпает впадины. Грунт, оставшийся на отвале, постепенно сдвигается вниз, переходит на отвал бульдозера и разравнивается.

Нужно следить, чтобы грунт, срезанный отвалом откосника, откладывался ровным слоем под обе гусеницы трактора, иначе трактор наклонится и заданный угол откоса несколько изменится. Разметку планируемого откоса следует делать по верху насыпи, устанавливая колышки, как показано на рисунке. Если отвал откосника не достигает колышков, его надо удлинить. Для этого на конце отвала прикрепляют болтами или сваркой металлическую планку.

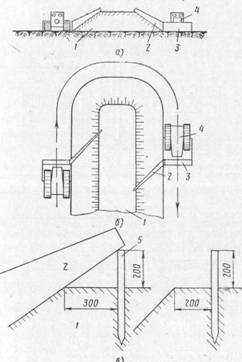

Рис. 49. Планировка откосов бульдозером с откосником:

а — поперечное сечение насыпи, б — вид места работы сверху, в — разметка откоса; 1 — насыпь, 2 — откосник, 3 — отвал бульдозера, 4 — трактор, 5 — колышек

Откосник в течение часа планирует 2000 м откоса насыпи высотой до 1 м или 1000 м откоса насыпи высотой 2 м.

Движение бульдозера с откосником на высоких скоростях недопустимо, поэтому при перемещении с одного объекта работы На ДРУГОЙ на расстояние более 5 км откосник снимают.

При использовании откосника полностью исключается ручной труд на планировке откосов. Количество рабочих значительно сокращается, а стоимость работ снижается.

Засыпка траншей

Небольшие траншеи можно засыпать поперечно-челночным движением бульдозера. Такой способ показан на рис. 50,а и б— движение вперед обозначено сплошной линией, движение назад — пунктирной.

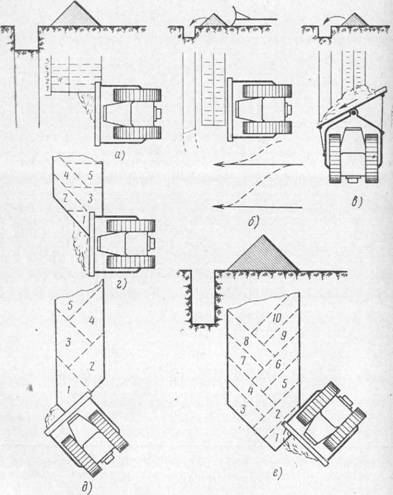

Рис. 50. Способы засыпки траншей бульдозером:

а и б — при движении машины поперек траншеи, в — вдоль траншеи, г, д, е — под углом 45°; 1, 2, 3 и т. д. — последовательность работ

Траншею целесообразно засыпать универсальным бульдозером, который перемещается вдоль нее, а грунт перемещается по отвалу в сторону траншеи (рис. 50, б). Эту работу можно выполнять также бульдозером с неповоротным отвалом.

Большие траншеи засыпать этим способом нецелесообразно, так как для отделения от массива очередной порции грунта приходится резать грунт боковой кромкой отвала при неблагоприятном внецентровом расположении (рис. 50, а). Поэтому большие траншеи засыпают так, как показано на рис. 50, г и д.

Для сокращения поворотов бульдозера можно делать два-четыре параллельных прохода (рис. 50, е).

Подготовительные работы

Подготовительные работы также могут быть выполнены бульдозером. Очистка основания насыпи от дерна, кустарника и мелколесья (диаметром до 12 см) производится бульдозерами мощностью 100 л. с. и выше. При этом растительность вместе с корнями и грунтом удаляют одновременно за пределы расчищаемой площади так же, как обычный грунт.

Деревья корчуют следующим образом (рис. 51,а). Вначале упираются в них отвалом на высоте 70 см и более от земли. Затем нажимают на дерево, раскачивают его и наклоняют вперед. После этого под корни подводят и устанавливают нож и движением трактора вперед дерево выкорчевывают.

Тонкие пни с редкими корнями можно выкорчевывать в один прием: устанавливают отвал, а затем нажимают на пень, подавая трактор вперед.

Деревья валят (рис. 51,6), срезав предварительно бульдозером все боковые корни. При неглубокой корневой системе можно валить деревья, не подрывая корней. Срезав корни, бульдозер нажимает отвалом, поднятым на возможно большую высоту, на дерево и валит его. Если дерево стоит на склоке, то заезжать нужно с верха склона. При валке дерева трактор с поднятым ножом перемещается медленно и постепенно нажимает на дерево. Нужно остерегаться падающих деревьев и сучьев- Если дерево не валится, нужно срезать оставшиеся корни, причем иногда приходится подрезать около самого отвала и на значительной глубине. Ямку, оставшуюся при подкопе, заполняют грунтом «с шапкой», чтобы образовался холмик, съезжая с которого бульдозер сможет нажать на дерево с большим усилием и при большем плече.

Нажимают на дерево до тех пор, пока оно не начнет наклоняться и падать, затем трактор подают назад, нож бульдозера отпускают под корни и вторично нажимают на дерево, одновременно включая лебедку на подъем ножа. Следует помнить, что значительно легче и быстрее свалить дерево, чем спилить его и затем выкорчевать пень.

Погрузка грунта

Погрузку грунта, щебня и других сыпучих материалов в автотранспорт можно также выполнять бульдозером. Для этого нужно провести несложные мероприятия: бульдозером отрыть траншею на 0,5—1 м шире автомашины и глубже ее высоты; поперек; траншеи устроить деревянный настил несколько шире трактора с отверстием для засыпки грунта или других материалов.

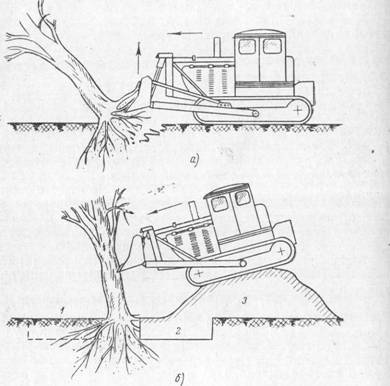

Рис. 51. Валка И корчевка деревьев бульдозером:

а — корчевка, б — валка; 1 и 2 — ямы для подрезки корней, 3— бугор для увеличения усилия, действующего на дерево, и высоты ею приложения

Погрузка выполняется следующим образом: автомашина въезжает в траншею и останавливается под настилом, после этого бульдозером перемещают грунт на помост. Через отверстие в помосте грунт проваливается в кузов автомобиля.

Железнодорожные платформы также можно разгружать бульдозером, лучше всего универсальным. При этом бульдозер движется по платформе вдоль состава, а разгружаемый материал перемещается в сторону.
