ИНСТРУКЦИИ ПО СБОРКЕ FP-WS5
Наименование изделия: Камин для использования на открытом воздухе
ВНИМАНИЕ:
- Данный камин предназначен для использования на открытом воздухе. Данный камин предназначен для сжигания в нем только дров. Не жгите в камине листья или другие горючие материалы. Камин не предназначен для использования детьми. Никогда не подпускайте детей и животных близко к камину. Мелкие детали, включая винты и гайки, храните в недоступном для детей месте. Будьте осторожны при использовании камина. Во время эксплуатации камина ручка и сетчатый экран становятся очень горячими и могут вызвать серьёзные травмы незащищенных рук. Пожалуйста, используйте кочергу или соответствующую термостойкую перчатку или прихватку. Никогда не оставляйте горящий камин без присмотра. Перед тем как оставить камин, полностью загасите пламя. Не используйте камин около огнеопасных и легковоспламеняющихся предметов или материалов. После каждого использования очищайте и просушивайте изделие.
УХОД И ОБСЛУЖИВАНИЕ:
Для сохранения цвета покрытия чаши, заполняйте дно изделия песчаником.
Для сохранения отделки очищайте поверхность мягкой тканью. Не используйте металлическую щетку.
Чаши для костра, в общем, мало подвержены воздействию различных погодных условий, тем не менее, храните их в межсезонье в закрытых помещениях.
ЧИСТКА КОСТРОВОЙ ЧАШИ:
Убедившись в отсутствии огня и опасности получить ожог, освободите чашу от золы, угля или дров, затем очистите чашу, используя тряпку и воду. Не используйте химическое чистящее средство.
ХРАНЕНИЕ:
Камины и чаши для костра рекомендуется хранить так, чтобы на них не попадал дождь. Убедившись в том, что костер погас, очистите чашу и храните её там, где на нее не будут попадать осадки.
ПЕРЕЧЕНЬ ДЕТАЛЕЙ
Обозначение детали | Наименование детали | К-во |
A | Крышка дымовой трубы | 1 |
B | Дымовая труба | 1 |
C | Крышка корпуса камина | 1 |
D | Правый экран | 1 |
E | Левый экран | 1 |
F | Задний экран | 1 |
G | Дверца | 1 |
H | Ручка | 1 |
I | Защелка (предварительно собрана) | 1 |
J | Решетка для дров | 1 |
К | Чаша для костра | 1 |
L | Поддон для золы | 1 |
М | Направляющая рамка поддона для золы | 1 |
N | Основание | 1 |
О | Ножка | 4 |
Р | Кочерга | 1 |
ПЕРЕЧЕНЬ КРЕПЁЖНЫХ ДЕТАЛЕЙ
Обозначение детали | Наименование детали | К-во |
Т | Болт М6х12 | 26 |
U | Гайка М6 | 20 |
X | Ключ | 1 |
Y | Винт М5 | 1 |
ИНСТРУКЦИИ ПО СБОРКЕ:

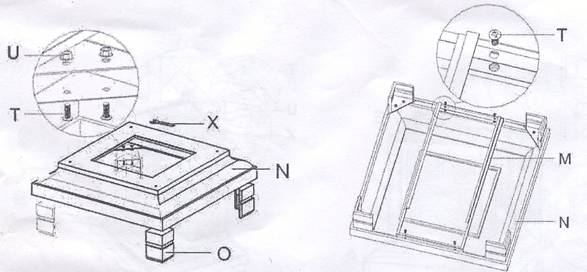

Этап 1: Установите четыре ножки (О) на основание (N), используя болты (Т) и гайки (U). Затяните ключом (Х). | Этап 2: Переверните основание вверх дном. Подсоедините к основанию (N) направляющую рамку поддона для золы (М), используя болты (Т) и гайки (U). |

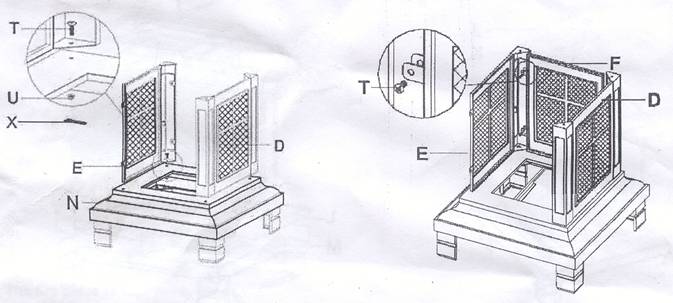

Этап 3: Установите правый экран (D) и левый экран (Е) на основание, используя болты (Т) и гайки (U). Не затягивайте слишком сильно. Убедитесь, что стрелки маркировки на каждом экране направлены вверх | Этап 4: Подсоедините задний экран (F) к правому и левому экранам (D и Е), используя болты (Т). Не затягивайте слишком сильно. Убедитесь, что стрелки маркировки на каждом экране направлены вверх | |

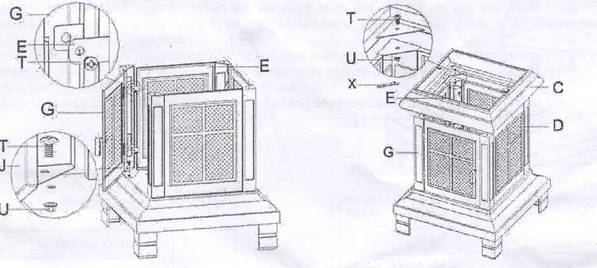

Этап 5: Установите дверцу (G) на левый экран (Е), используя болты (Т). Соедините дверцу (G) с основанием (Q), используя болты (Т) и гайки (U). Не затягивайте их слишком сильно. | Этап 6: Соедините крышку корпуса камина (С) со всеми экранами, используя болты (Т) и гайки (U). Затяните все крепёжные детали с помощью ключа (Х). |

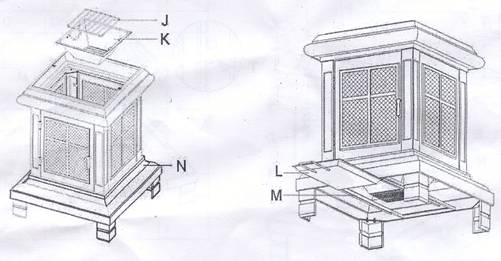

Этап 7: Установите чашу для костра (К) и решётку для дров (J) в основание (N). | Этап 8: Введите поддон для золы (L) в направляющую рамку поддона для золы (М). |

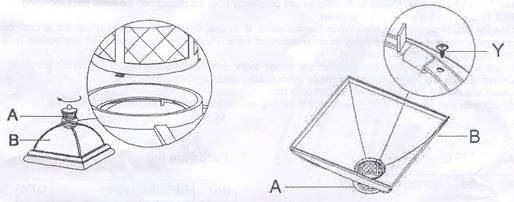

Этап 9: Установите крышку дымовой трубы (А) на дымовую трубу (В). Чтобы закрепить крышку дымовой трубы (А), поверните её по часовой стрелке. | Этап 10: Установите винт (Y) в дымовую трубу (В), чтобы закрепить крышку дымовой трубы (А) и дымовую трубу (В). |
Этап 11: Установите дымовую трубу на крышку корпуса камина (С) и затяните гайку барашек (W). |
