Вяжущее для приготовления строительной смеси способ приготовления строительной смеси

ВЯЖУЩЕЕ ДЛЯ ПРИГОТОВЛЕНИЯ СТРОИТЕЛЬНОЙ СМЕСИ СПОСОБ ПРИГОТОВЛЕНИЯ СТРОИТЕЛЬНОЙ СМЕСИ

http:///patents_building_materials/building_materials_1/building_materials_83.shtml

ИЗОБРЕТЕНИЕ
Патент Российской Федерации RU2156226

Имя изобретателя: ; ; ;
Имя патентообладателя: ; ; ;
Адрес для переписки: 119136, Москва, 2-й Сетуньский пр. 19, кв.23,
Дата начала действия патента: 2000.02.14

Изобретение относится к области производства строительных материалов, составов вяжущих и способов приготовления строительных смесей на их основе. Технический результат - снижение себестоимости за счет использования многотоннажного отхода, загрязняющего окружающую среду, при сохранении эксплуатационных свойств получаемых бетонов и изделий из них. Вяжущее включает старый бетон, совместно измельченный до удельной поверхности 450 - 550 м2/кг с суперпластификатором в соотношении соответственно 100 : 2,5 - 3,0 по массе. Минеральный компонент может дополнительно содержать 0,1 - 99,9 мас.% портландцемента. Способ приготовления строительной смеси включает перемешивание указанного вяжущего с заполнителем из старого бетона и водой, может быть использовано при производстве бетонов и растворов.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Изобретение относится к области производства строительных материалов - бетонных и растворных смесей, используемых в монолитном и сборном строительстве, в том числе для изготовления армированных изделий.

Известно вторичное использование молотого бетона для приготовления силикатных материалов автоклавного твердения.

(, Загурский использование бетона, М, СИ, 1988, с.78-79).

Наиболее близким решением к заявленному является вяжущее, включающее портландцемент и суперпластификатор, полученное совместным помолом. Вяжущее имеет условное наименование ВНВ.

(Долгополов М. А., Лореттова на вяжущем низкой водопотребности /ВНВ/, Учебное пособие, М, ЦМИПКС, 1991, с. 10).

Известно повторное измельчение бетона, заключающееся в том, что бетонный лом обрабатывают в устройстве "UNIVERSAL", оборудованном виброгрохотом размером 1100х5400 м. Крошка фракции менее 100 мм отсеивается.

Крупные куски измельчают в щековой дробилке с шириной приемного отверстия 100 мм, а затем они поступают в дробилку для вторичного дробления. После вторичного дробления извлекают арматуру. Материал используют для строительства временных дорог и автостоянок.

(Использование отходов попутных продуктов в производстве строительных материалов и изделий. Научно-технический реферативный сборник, вып.1, М, 1982, с.7).

Известно также вторичное использование бетонов в качестве заполнителя в бетонных смесях. Бетонный лом в виде кусков размером 300-400 мм пропускают через щековую или конусную дробилку, где происходит разрушение бетона по растворной части. С помощью магнитного устройства удаляют обломки арматуры. Куски размером 50-100 мм направляют на среднее дробление. Для более тонкого измельчения направляют сырье в шаровую или стержневую мельницу.

(Заполнители из бетонного лома. Cement and Concrete, 1981, N 9 (415), с. 182-188 (Япония).

Наиболее близким по технической сущности к предлагаемому способу является способ приготовления бетонной смеси, заключающийся в перемешивании вяжущего, полученного путем совместного измельчения портландцемента с суперпластификатором, с заполнителем.

(Баженов эффективности и экономичности технологии бетона. "Бетон и железобетон", 1988, N9, с.7-9).

Технической задачей предлагаемого изобретения является резкое снижение себестоимости бетонов за счет использования многотоннажных отходов, загрязняющих окружающую среду, при сохрпнении эксплуатационных свойств полученных бетонов и изделий из них.

Поставленная задача решается тем, что вяжущее для приготовления строительной смеси содержит старый бетон, совместно измельченный до удельной поверхности 450-550 м2/кг с суперпластификатором в соотношении соответственно 100 : 2,0-3,0 по массе.

Минеральный компонент может дополнительно содержать 0,1-99,9 мас.% портландцемента.

Способ приготовления строительной смеси включает перемешивание указанного вяжущего с заполнителем из старого бетона и водой.

Фракции зерен старого бетона 5-20 мм и 20-40 мм, получаемые путем дробления бетонного лома с предварительным отделением кусков арматуры, использовали в качестве заполнителя.

Фракция менее 5 мм была подвергнута помолу, совместно с портландцементом или без него, с суперпластификатором, для использования в качестве вяжущего.

Могут быть использованы все виды известных суперпластификаторов как в сухом состоянии, так и в виде водных растворов, в том числе:

·  продукт конденсации нафталинсульфокислоты и формальдегида на основе натриевой соли,

·  продукт конденсации триметилолмеламина,

·  продукт, получаемый на установках крекинга или пиролиза нефти при производстве бензина (фракция газойля 200-300oC).

(, , Лореттова на вяжущем низкой водопотребности /ВНВ/, Учебное пособие, М, ЦМИПКС, 1991, с.6-7).

В качестве цемента могут быть использованы любые виды портландцемента, выпускаемые промышленностью.

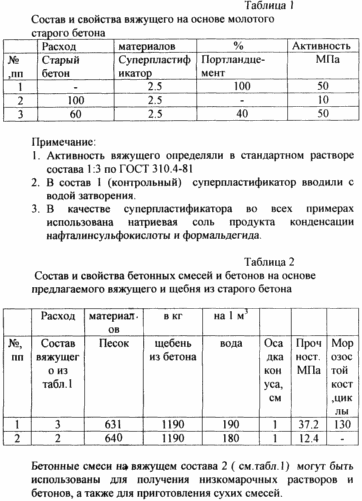

Примеры составов предлагаемого вяжущего и бетонной смеси на его основе, а также их свойства приведены в табл. 1 и 2.

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Вяжущее для приготовления строительной смеси, включающее совместно измельченные минеральный компонент и суперпластификатор, отличающееся тем, что в качестве минерального компонента оно содержит старый бетон, совместно измельченный до удельной поверхности 450 - 550 м2/кг с суперпластификатором в соотношении соответственно по массе 100 : 2,0 - 3,0.

2. Вяжущее по п.1, отличающееся тем, что минеральный компонент дополнительно содержит 0,1 - 99,9% цемента.

3. Способ приготовления строительной смеси, включающий перемешивание вяжущего, приготовленного путем совместного измельчения минерального компонента и суперпластификатора с заполнителем и водой, отличающийся тем, что в качестве минерального компонента используют старый бетон или его смесь с цементом, а в качестве заполнителя используют дробленый старый бетон.

Версия для печати
Дата публикации 12.05.2007гг
