Прицепы Автомобильные AC11, AC15, AC19, AC23, AC27, AC31, AC34, AC38, AF11, AF15, AF19, AF23, AF27, AF31, AF34, AF38, AL11, AL15, AL19, AL23, AL27, AL31, AL34, AL38 (универсальные грузовые)

ПРИЦЕПЫ

АВТОМОБИЛЬНЫЕ

AC11, AC15, AC19, AC23, AC27, AC31, AC34, AC38,

AF11, AF15, AF19, AF23, AF27, AF31, AF34, AF38,

AL11, AL15, AL19, AL23, AL27, AL31, AL34, AL38

(универсальные грузовые)

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

4525-021-23512563-11 РЭ

г. Коломна

Московская область

1. НАЗНАЧЕНИЕ

Прицепы к легковым автомобилям типа AC11, AC15, AC19, AC23, AC27, AC31, AC34, AC38, AF11, AF15, AF19, AF23, AF27, AF31, AF34, AF38, AL11, AL15, AL19, AL23, AL27, AL31, AL34, AL38 и их модификации (в дальнейшем прицепы) предназначены для перевозки различных грузов по всем видам дорог, на кото­рых допускается эксплуатация легковых автомобилей.

Для транспортирования прицепа легковой автомобиль должен быть оснащен устройством тягово-сцепным шарового типа в соответствии с Правилами ЕЭК ООН №55-01 (ОСТ 37.001.096-84) и штепсельным разъемом типа ПС-300А, предназначенным для подключения электро­оборудования прицепа.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики прицепов приведены в табл.1и табл.2

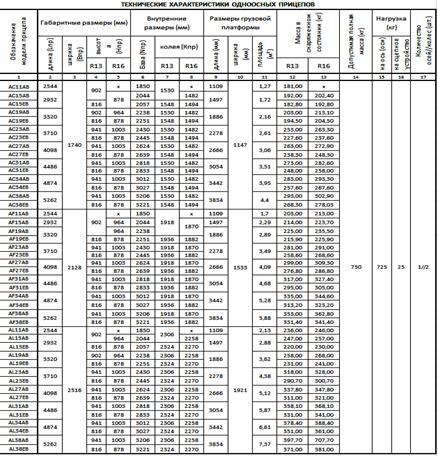

Таблица 1

1

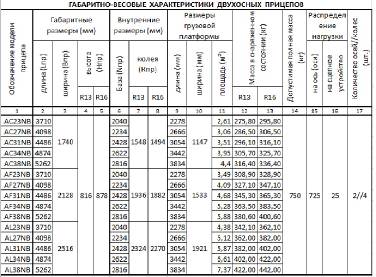

Таблица 2

Для всех модификаций прицепов – давление в шинах поддерживать на уровне 0,18МПа (1,80кГс/см2), напряжение сети электрооборудования – 12В.

3. КОМПЛЕКТНОСТЬ

Комплектность поставки прицепа см. табл.3

Таблица3

Наименование	Количество, шт.
Прицеп в сборе	1
Руководство по эксплуатации	1

4. ПРЕДУПРЕЖДЕНИЯ

Для успешной эксплуатации прицепа внимательно изучите настоя­щее руководство, и строго соблюдайте его указания.

Прицеп тормозами не оснащен. Для обеспечения безопасности дви­жения полная масса прицепа в составе автопоезда не должна превышать разрешенной руководством по эксплуатации тягового автомобиля.

При стоянках автопоезда или прицепа на уклоне под колеса подкладывайте противооткатные упоры.

Перевозимый груз размещайте на прицепе так, чтобы нагрузка равномерно рас­пределялась на оба колеса, а статическая нагрузка на сцепной шар тягово-сцепного устройства была не более 25 кг. Рекомендуемая статическая на­грузка на сцепной шар 15-20 кг.

При перевозке груз тщательно закрепите на прицепе.

2

ВНИМАНИЕ!!!

При эксплуатации автомобиля с прицепом от во­дителя требуется повышенное внимание, так как тормозной путь автомобиля с прицепом, не имеющим тормозов, несколько больше, чем у одиночного автомобиля.

Во избежание заноса прицепа не допускайте резких маневров и торможений.

Максимальная скорость движения с прицепом не должна превышать разрешенную Правилами дорожного движения.

5. УСТРОЙСТВО ПРИЦЕПА

Прицеп (см. рис.1 и рис.2) состоит из следующих основных узлов: рама (поз.1), подвеска в сборе с колесами (поз.2), дышло в сборе с замковым устройством (поз.3), грузовая платформа в сборе с бортами (поз.4) и электрооборудование (поз.5).

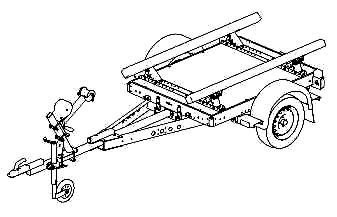

Рис.1 Устройство одноосного прицепа

Рис.2 Устройство двухосного прицепа

3

5.1 Рама

Рама прицепа представляет собой сложную разборную конструкцию, обеспечивающую прочность всего прицепа и надежность соединения всех узлов.

5.2 Подвеска

Подвеска колес (в зависимости от модели и модификации) - зависимая рессорная с применением рессор переменного сечения с амортизаторами или торсионная с применением резино-жгутовых элементов.

Колеса прицепа крепятся к ступице четырьмя болтами.

В корпусе ступицы установлен двухрядный подшипник. Подшипник затянут гайкой с моментом 19-23 кГс·М. Надежность подшипника рассчитана на весь срок службы прицепа при условии ежесезонной замены смазки в ступицах колес.

При монтаже болты крепления колес необходимо затягивать, не опуская колеса. Окончательную затяжку болтов производить на нагруженном колесе, когда прицеп стоит на грунте.

5.3 Дышло

Дышло служит для соединения устройства замкового с рамой и кузовом прицепа, крепления страховочных тросов и опорной ноги (или колеса), а также кронштейна запасного колеса.

Замковое устройство (см. рис.3) крепится на дышле двумя болтами и рассчитано на сцепку с шаровым шарниром тягово-сцепного устройства (ТСУ) диаметром 50мм.

Для сцепки прицепа с автомобилем нажать на фиксатор, поднять ручку и установить замковое устройство на шар ТСУ автомобиля.

Замковое устройство автоматически обеспечивает беззазорное соединение со сцепным шаром.

Рис.3

Устройство замковое

4

5.4 Грузовая платформа

Предназначена для размещения и крепления перевозимого груза. Представляет собой собственно платформу с противоскользящим покрытием днища и бортовыми элементами. Платформа имеет строповочные скобы, а борта оборудованы специальными крючками для закрепления груза.

5.5 Электрооборудование

Электрооборудование прицепа выполнено по однопроводной схеме (см. рис.4) и состоит из сигнальных фонарей, разъема штепсельного типа ПС-300Б и пучка соединительных проводов. Электрооборудование прицепа подключается к электрооборудованию автомобиля–тягача через электрическую сеть ТСУ с помощью штепсельного разъема.

ВНИМАНИЕ!!! Перед каждой поездкой необходимо проверять работу фонарей прицепа.

При неисправности какой-либо цепи необходимо проверить надежность контакта в штепсельном разъеме, исправность ламп фонарей, работоспособность электрических цепей ТСУ и автомобиля.

Номинальное напряжение системы электрооборудования 12 В.

Источниками света в фонарях служат лампы накаливания А12-21, А12-5 и А12-5/21.

Схема подключения контактов штепсельного разъема представлена на рис.4.

Рис.4

Подключение контактов штепсельного разъема:

1-указатель левого поворота;

2-фонарь противотуманный задний;

3-масса;

4-указатель поворота правый;

5-задний правый габаритный фонарь;

6-стоп-сигнал;

7-задний левый габаритный фонарь.

6. ПЕРЕВОЗКА ГРУЗОВ

При перевозке груза старайтесь размещать его по центру прицепа, при этом обеспечивая статическую нагрузку на сцепной шар тягово-сцепного устройства (ТСУ) не более 25кг. Надежно закрепляйте груз на грузовой платформе, не допуская его перемещений при движении автопоезда.

Задний и передний борта кузова прицепа установлены на петлях и фиксируются бортовыми замками. Для перевозки длинномерных грузов возможно открытие или демонтаж переднего и (или) заднего бортов.

Для перевозки крупногабаритных грузов возможен быстрый демонтаж и боковых бортов прицепа.

5

7. ПРАВИЛА ХРАНЕНИЯ

Прицеп может храниться в гараже и на открытой стоянке. На открытой стоянке рекомендуется хранить под тентом. Окрашенные поверхности предохранить от коррозии, для чего по­крыть их восковым составом или другими средствами защиты согласно инструкции по применению этих средств.

Давление в шинах необходимо снизить до 0,11 МПа (1 кг/см2).

При хранении прицепа в загруженном состоянии рекомендуется установить его на жесткие подставки для того, чтобы предотвратить «просадку» подвески при длительном хранении под нагрузкой.

По окончании хранения защитное покрытие смыть горячей водой с мылом.

Для экономии места в гараже возможна частичная и даже полная разборка прицепа.

8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Прицеп надежен в эксплуатации и прост в обслуживании.

Обслуживание может выполнить как стан­ция технического обслуживания, так и сам владелец прицепа.

Для технического обслуживания используется инструмент и принад­лежности автомобиля-тягача.

Проверки, регулировки и периодичность их выполнения:

Перед первым выездом – подтянуть болты крепления колес;

- проверить затяжку болтов крепления замкового

устройства, дышла и подвески;

- нанести смазку на сцепной шар ТСУ.

Перед каждым выездом – проверить надежность сцепки прицепа с автомобилем -

- тягачом;

- отрегулировать положение груза на прицепе (см. п.6);

- проверить и при необходимости отрегулировать

давление в шинах колес;

- проверить работу фонарей прицепа.

Через каждые 6000км - проверить и при необходимости подтянуть

болты крепления колес, подвески, замкового

устройства, дышла и ТСУ.

По окончании сезонного использования прицепа необходимо производить замену смазки в подшипниках колесных ступиц.

9. МАРКИРОВКА

На прицепе наносится ударным способом идентификационный но­мер транспортного средства:

-  на раме прицепа с правой стороны;

-  на табличке, установленной на раме прицепа в передней части, с правой стороны.

Структура и содержание идентификационного номера транспорт­ного средства см. табл.44:

6

Таблица 4

Идентификационный номер транспортного средства

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
Z	8	G	7	1	1	7	*	*	*	0	*	*	*	*	*	*

поз. 1 – 3:	WMI (международный идентификационный код изготовителя) ООО " AvtoS ";
поз. 4 – 9:	VDS (описательная часть идентификационного номера) прицепа к легковым автомобилям;
поз. 10:	код года выпуска;
поз. 11:	0 – постоянная;
поз. 12 - 17:	производственный номер транспортного средства (заводской порядковый номер прицепа к легковым автомобилям).

10. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

Для более комфортной эксплуатации на прицеп может быть установлено дополнительное оборудование:

- тент с каркасом (высотой 300, 800 или 1200мм);

- комплекты дополнительных бортов для увеличения их высоты;

- колесо опорное (или опорная стойка) с хомутом для крепления его к дышлу;

- кронштейн запасного колесо и само запасное колесо;

- держатель вилки электрического разъема.

Для перевозки длинномерных грузов возможна установка удлинителя дышла.

На грузовой платформе можно установить лодочные ложементы с кронштейном лебедки и носового упора для перевозки водной техники (см. рис.5), а также трапы для погрузки и перевозки мотоциклов.

Рис.5 Оборудование для перевозки легкой водной техники

7

11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Прицеп к легковым автомобилям модели …………………………………

Заводской номер __________________________________________________

соответствует техническим условиям ТУ 4525-021-23512563-11 и признан годным к эксплуатации.

Дата выпуска______________________________________________________

Мастер цеха _________________________ / __________________________/

Контролер ОТК ______________________ / __________________________/

Штамп ОТК

12. ПРЕДПРОДАЖНАЯ ПОДГОТОВКА

- проверить соответствие маркировки номера прицепа, указанного в табличке и на раме, номеру, указанному в разделе 10, в гарантийных талонах паспорта и в регистрационных документах;

- проверить комплектность согласно разделу 3 паспорта;

- произвести проверки и регулировки в соответствии с разделом 8 паспорта;

- устранить выявленные замечания.

Предпродажная подготовка ПРОВЕДЕНА:

Дата _____________________ Исполнитель ______________________

Штамп организации

8

13. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Претензии по качеству прицепа принимаются в течение 12 месяцев со дня его продажи, отмеченного в гарантийном талоне и заверенного штам­пом организации, продавшей прицеп.

Примечание:

1. Устранение неисправностей, выявленных в течение указанного гарантийного срока, производится за счет предприятия-изготовителя при условии, что прицеп эксплуатировался, обслуживался и хранился в полном соответствии с настоящим руководством.

2. Детали и узлы прицепа заменяются в том случае, если они не подвергались разборке и ремонту.

3. Рассмотрение претензий производится только при наличии в га­рантийном талоне даты продажи и штампа торговой организации, продавшей прицеп.

4. Претензии владельца по внешним повреждениям и некомплект­ности прицепа не рассматриваются.

При обнаружении неисправности владелец обязан, не разбирая узла и не снимая деталей, обратиться с письмом-заявкой на завод-изготовитель по адресу:

РФ

140400, Московская обл.,

г. Коломна, Озёрское шоссе д.55

тел./

E-mail:[e-mail]

В заявке должны быть указаны:

1. Характер неисправности или поломки, обстоятельства, при которых они произошли, примерный пробег прицепа.

2. Модель, заводской номер прицепа и дата его приобретения в магазине.

3. Полный почтовый адрес и контактный телефон владельца, наименование и код ближайшей железнодорожной станции, или водной пристани.

По получении заявки предприятие-изготовитель сообщит свое ре­шение по претензии.

В случае, если неисправность прицепа, его узлов и деталей является следствием дорожно-транспортного происшествия, в котором предполагается вина предприятия-изготовителя, владелец обязан дополнительно представить акт дорожно-транспортного происшествия, заверенный Госавтоинспекцией.
