Замена внешней ручки передней двери

Замена внешней ручки передней двери

ПРИМЕЧАНИЕ: Наденьте защитные перчатки.

1.	Снимите следующие детали: Панель двери При необходимости, пластиковый чехол

2.	Полностью закройте стекло двери.

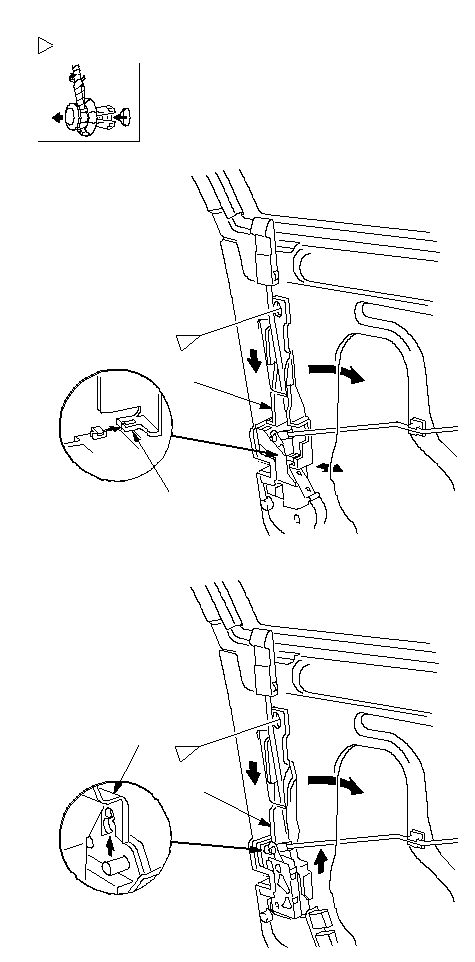

3.	Освободите фиксатор и отсоедините крючок (A), затем снимите защиту тяги замка (B). FIL(1,gESM. iDT[0],gESM. iDT[0].Width);   Расположение крепленийПистон, 1MITSUI:HONDA LOCK:AB(1)(2)(3)(1)(2)(3)AB

4.

Отсоедините тягу (А) наружной ручки двери и тягу (В) личинки замка. Дверь водителя с суперблокировкой Отсоедините только тягу наружной тяги двери. Рисунок показывает устройство без выключателя личинки замка (то же, но с выключателем личинки замка подобно рассмотренному). FIL(2,gESM. iDT[1],gESM. iDT[1].Width);   AB

5.

Дверь водителя с суперблокировкой: При необходимости, снимите направляющую (А) стекла. Отверните болт, затем снимите центральную направляющую (В) стекла, вытянув ее вниз, затем, оттянув ее в сторону, чтобы отсоединить ее от тяги наружной ручки двери (С) через отверстие (D) в направляющей. FIL(3,gESM. iDT[2],gESM. iDT[2].Width);   Расположение крепленийБолт, 1CDA6 x 1.0 mm 8 N·m ( 0.8 kgf·m)B

6.	Дверь водителя с суперблокировкой: Отсоедините тягу личинки замка (см. этап 4).

7.	Освободите удерживающий фиксатор (B) при помощи инструмента в форме крючка. Для моделей автомобилей без суперблокировки, снимите личинку замка (C). Без функции суперблокировки  FIL(4,gESM. iDT[3],gESM. iDT[3].Width);   CAB С функцией суперблокировки  FIL(5,gESM. iDT[4],gESM. iDT[4].Width);   AB

8.	Для автомобилей без суперблокировки с выключателем личинки замка: выверните винт и отделите личинку замка (A) от выключателя личинки замка (B). FIL(6,gESM. iDT[5],gESM. iDT[5].Width);   Расположение крепленийВинт, 1BA

9.	С выключателем личинки замка: Отсоедините разъем (А) выключателя личинки замка и освободите фиксатор (В) проводов, затем снимите личинку замка (С). Как показано на рисунке: с функцией суперблокировки. FIL(7,gESM. iDT[6],gESM. iDT[6].Width);   ACB

10.

Отверните болт, затем снимите защитный элемент личинки замка (A). Без функции суперблокировки и с функцией суперблокировки (со стороны переднего пассажира) показано на рисунке, с функцией суперблокировки (со стороны водителя), личинка замка и защитный элемент личинки замка снимаются как одно целое. FIL(8,gESM. iDT[7],gESM. iDT[7].Width);   Расположение крепленийБолт, 1A6 x 1.0 mm 9.8 N·m (1.0 kgf·m)

11.	С функцией суперблокировки: Отверните винты (A, B), затем отделите личину замка (C), выключатель личинки замка (D), и защитный элемент личинки замка (E). FIL(9,gESM. iDT[8],gESM. iDT[8].Width);   Расположение крепленийВинт, 2AВинт, 1BBAADCE

12.	Отверните болт и снимите проставку (A). FIL(10,gESM. iDT[9],gESM. iDT[9].Width);   Расположение крепленийБолт, 1A6 x 1.0 mm 9.8 N·m (1.0 kgf·m)

13.	Потяните за наружную дверную ручку (A) и снимите ее с дверной панели. Будьте осторожны: не поцарапайте дверь. FIL(11,gESM. iDT[10],gESM. iDT[10].Width);   A(1)(2)

14.

Установку наружной ручки двери производите в обратном снятию порядке, приняв во внимание следующее: Убедитесь, что проводка выключателя личинки замка правильно проложена (для некоторых моделей автомобилей). Убедитесь в правильном присоединении электрического разъема выключателя личинки замка (для некоторых моделей автомобилей) и надежном соединении каждой тяги. Убедитесь, что дверь надежно запирается и отпирается. При установке личинки замка, сразу не затягивайте болтов крепления наружной ручки двери, чтобы внутренний защитный элемент не мешал нахождению правильного положения личинки замка и лишь после этого, можно затягивать болты крепления ручки. Установите удерживающий фиксатор на ручку двери, затем установите личинку замка. Убедитесь, что фиксатор полностью вошел в прорезь личинки замка.
