Зарядно-подзарядный выпрямитель
EVV - тиристорный зарядно-подзарядный выпрямитель с электронным управлением для работы в ответственных условиях. Работает в буфере с аккумуляторами, а также в качестве самостоятельного источника питания.
Основные технические параметры
Характеристики | ||
Входное напряжение | Uвх, переменное, В | 230/400 / 50 Гц |
Номинальное выходное напряжение | Uн, постоянное, В | 12-400 |
Номинальный выходной ток | Iвых постоянный, В | 3-600 |
Напряжение постоянного подзаряда | В | 1,00-1,15×Uн |
Напряжение ускоренного заряда | В | 1,15-1,35×Uн |
Ограничение выходного тока | В | 0,7-1,05×Iвых |
Стабилизация выходного напряжения | % | менее ±1 |
Пульсации выходного напряжения | на активную нагрузку без АБ, % | < 4 < 1 (с дополнительным фильтром) |
с АБ,% | < 1 | |
Стандартная комплектация | ||
Подсветка сетевого выключателя | ||
Переключатель ускоренного заряда | ||
Цифровой вольт/амперметр | ||
Автоматическое включение ускоренного заряда. В случае значительного понижения напряжения АБ и его отключение с заданной выдержкой времени | ||
Выходное реле сигнализации с сухими контактами | ||
Измерение напряжения АБ | ||
Светодиодная индикация на лицевой панели: | ||
Постоянный подзаряд | ||
Ускоренный заряд | ||
Повышение напряжения | ||
Понижение напряжения | ||
Неисправность на выходе | ||
Неисправность по входу | ||
Дополнительная комплектация | ||
Мониторинг АБ | ||
Температурная коррекция напряжения заряда | ||
Индивидуальное реле сигнализации неисправностей | ||
Дополнительная фильтрация выходного напряжения | ||
Контроль изоляции выходных цепей | ||
Потонциометры на лицевой панели для регулировки тока и (или) напряжения | ||
Производство Ellego Powertec (Финляндия) |
Шкафы оперативного постоянного тока
Комплектная система оперативного постоянного тока, состоящая из зарядно-подзарядных выпрямителей (EVV), панели распределения постоянного тока и аккумуляторной батареи.
Шкафы оперативного тока в основном используются в децентрализованной системе СОПТ
Система имеет два независимых входа переменного тока, опционально по входу может устанавливаться АВР

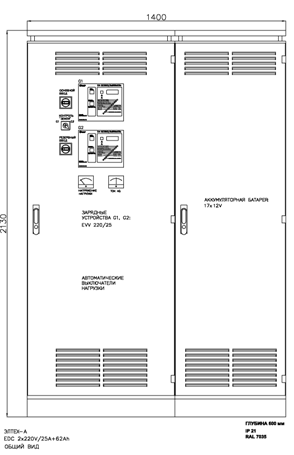

В общем случае конструктивно представляет из себе
1) шкаф с входными цепями переменного тока, двумя зарядно-подзарядными выпрямительными устройствами и выходной панелью распределения постоянного тока
2) шкаф аккумуляторной батареи
Дополнительно в выходных цепях может комплектоваться преобразователями DC/DC и (или) DC/АC
Примеры решений ШОТ | |
|
|
