ПАСПОРТ
Шкаф учета электроэнергии
наружной установки
ШУ-10-1 У1
1 Назначение
Шкафы учета электроэнергии наружной установки предназначены для приема и учета электрической энергии индивидуальных потребителей, а также для защиты от перегрузок токов короткого замыкания в сетях переменного тока частотой 50 Гц на номинальное напряжение 380/220 В с заземленной или изолированной нейтралью.
С целью предотвращения хищения электроэнергии шкафы ШУ-10-1 У1 устанавливаются вне помещений и крепятся на железобетонной опоре.
Потребитель не имеет доступ внутрь шкафа.
Ввод и вывод проводов осуществляется сверху шкафа.
2 Технические характеристики
Основные параметры шкафов приведены в таблице
Наименование комплектующих | Кол. | Номинальный ток, А | Номинальное напряжение, В | Масса, кг, не более |
Счетчик однофазный Выключатель автоматический Выключатель-разъединитель | 1 1 1 | 5-60 40 100 | 220 |
(параметры комплектующих изделий могут быть изменены по желанию заказчика)
Вид климатического исполнения – У1 по ГОСТ 15150.
Степень защиты – IP54 по ГОСТ 14254.

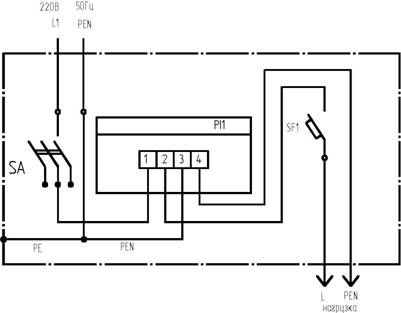

Способ установки шкафа приведен на рисунке 1, габаритные размеры – на рисунке 2, схема электрическая принципиальная – на рисунке 3.
Сведения о содержании драгоценных материалов и цветных металлов
(заполняется после покупки комплектующих изделий)
Золото –
Серебро –
Платина –
Палладий –
Медь –
Алюминий –
3 Подготовка к работе, меры безопасности
Техническое обслуживание и эксплуатация шкафов учета электроэнергии наружной установки должны производиться в соответствии с требованиями безопасности ГОСТ 12.2.007.0, ГОСТ 12.1.038, а также ПУЭ, ПТЭ, ПТБ.
Перед началом эксплуатации необходимо:
- произвести внешний осмотр шкафа, убедиться в целостности комплектующих и надежности изоляции токоведущих частей;
- проверить правильность коммутации согласно схеме электрической;
- проверить все резьбовые и монтажные соединения и, при необходимости, подтянуть;
- проверить надежность заземления корпуса шкафа.
Профилактическую проверку, а также ремонт и замену вышедших из строя комплектующих необходимо производить при отключенном напряжении.
При эксплуатации шкафа дверь его должна быть закрыта спецключом с достаточным уровнем секретности, который после монтажа выдается только персоналу энергоснабжающей организации.
Не реже одного раза в 6 месяцев следует производить профилактический осмотр шкафа и чистку от пыли электрических контактов.
4 Транспортирование и хранение
Шкафы могут транспортироваться любым видом транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта, упакованными в обрешетки.
Допускается транспортировать шкафы в закрытых транспортных контейнерах без дополнительной упаковки, при этом должна быть обеспечена их защита от механических повреждений.
Условия хранения – 2 (С) по ГОСТ 15150.
5 Комплект поставки
В комплект поставки входят:
- шкаф;
- ключ;
- арматура для установки и крепления шкафа;
- паспорт.
6 Гарантийные обязательства
Завод-изготовитель гарантирует соответствие шкафа учета электроэнергии наружной установки требованиям ТУ BY 700036476.003-2010 при соблюдении условий транспортирования, хранения и эксплуатации.
Гарантированный срок эксплуатации – два года со дня ввода шкафа в эксплуатацию, но не более 30 месяцев со дня отгрузки.
7 Свидетельство о приемке
Шкаф учета электроэнергии прошел приемо-сдаточные испытания в соответствии с ТУ BY 700036476.003-2010 и признан годным для эксплуатации.
Штамп БТКИМ Дата выпуска______________
_____________ БТКИМ___________(подпись)
