| ИНСТРУКЦИЯ |
БЛОК ПИТАНИЯ VAS/100.20
Состоит из платы, на которой установлены выпрямитель и стабилизатор. Может обеспечивать подачу 1,7 А при 17,5 В постоянного тока, защищен от перегрузок и короткого замыкания.
VAS/100.20 может использоваться также как вспомогательный источник питания там, где это необходимо для системы.
ПРИМЕЧАНИЕ. При проектировании установки рассчитайте число источников питания относительно общего потребления питания всеми устройствами системы.
Назначение каждой клеммы
Клеммная колодка G | |
| сеть питания |
Клеммная колодка A | |
| выход 17,5 В |
выход 17,5 В |
Технические характеристики
· Сетевое питание: 230 В переменного тока 50/60 Гц. Электрический аварийный самовосстанавливающийся выключатель.
· Выходное напряжение: 17,5 В постоянного тока; непрерывное потребление тока 1,7 А.
· Потребляемая мощность: 60 ВА.
· Диапазон рабочих температур: от 0 °С до +35 °С.

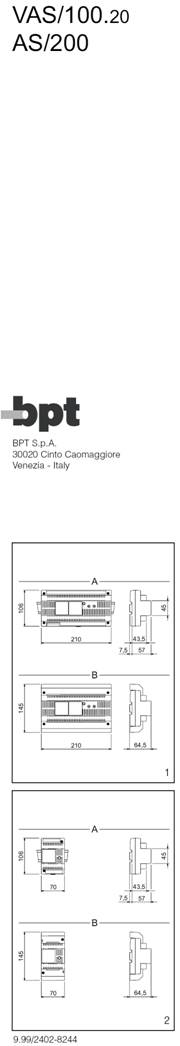

· Размеры: низкопрофильный модуль DIN размером 12 U, рис. 1.
Оборудование может устанавливаться без клеммных крышек в коробках на DIN-рейке (EN 50022).
Размеры показаны на рис. 1А.
Возможен также наружный монтаж с использованием поставляемой DIN-рейки при установке клеммных крышек.
Размеры показаны на рис. 1В.
ПРИМЕЧАНИЕ. Блок защищен от перегрузок и коротких замыканий самовосстанавливающимся термовыключателем, установленным на первичной обмотке трансформатора электропитания.
После срабатывания выключателя работа возобновляется автоматически, когда температура трансформатора опускается ниже 85 °С.
Убедитесь в устранении причины срабатывания выключателя.
ДОПОЛНИТЕЛЬНЫЙ БЛОК ПИТАНИЯ AS/200
Блок питания общего назначения. Может обеспечивать питанием до 18 модулей MC или 9 осветительных ламп на панелях переключения ввода AZ (т. е. 18 кнопок вызова) и устройствах постоянного тока.
Назначение каждой клеммы
Клеммная колодка А
сеть питания
Клеммная колодка В | ||
16 |
| выход 14 В переменного тока |
23 | ||
+В | вход напряжения питания 12 В постоянного тока | |
5 | заземление | |
21 | выход напряжения питания 11 В постоянного тока |
Технические характеристики
· Напряжение питания: 230 В 50/60 Гц. Трансформатор обладает электронной защитой от перегрузок и короткого замыкания, т. е. предохранители не используются.
Возможна подача питания к устройству от источника 12 В постоянного тока, например, от батарей или блока бесперебойного питания (клемма +В и 5).
ПРИМЕЧАНИЕ. Устройство не имеет защиты батарей.
· Номинальная мощность: макс. 15 ВА
· Выходное напряжение:
11 В постоянного тока стабилизированное, 200 мА
14 В переменного тока, 600 мА (12 В 1,2 А пиковое значение).
· Диапазон рабочих температур: от 0 °С до +35 °С.
· Размеры: низкопрофильный модуль DIN размером 4 U, рис. 2.
Блок питания может устанавливаться без клеммных крышек в коробках на DIN-рейке (EN 50022).
Размеры показаны на рис. 2А.
Возможен также наружный монтаж с использованием поставляемой DIN-рейки при установке клеммных крышек.
Размеры показаны на рис. 2В.
ПРИМЕЧАНИЕ. Первичная обмотка трансформатора обладает электронной защитой от перегрузок и коротких замыканий, т. е. предохранители не используются.
Процедура перезапуска сработавшей схемы:
- Отключите блок от сети.
- Устраните причину неисправности.
- Дождитесь охлаждения оборудования в течение не менее 1 мин.
- Снова подключите блок к сети.
