Мобильный
трехкоординатный
многодиапазонный
радиолокационный комплекс
средних и больших высот
55Ж6М "Небо-М"
|
Назначение Автоматическое обнаружение, определение
координат, захват и сопровождение широкого
класса аэродинамических и баллистических целей в условиях
интенсивного радиопротиводействия, определение государст-
венной принадлежности воздушных объектов, пеленгация пос-
тановщиков активных помех, выдача полученной информации
потребителям, управление воздушным движением с помощью
вторичного радиолокатора.
Основные тактико-технические характеристики
Параметры
| Единицы
| Значения
| Диапазон длин волн
| | метровый
дециметровый
сантиметровый
| Параметры
| Единицы
| КРО*
| СРО*
| Зона обнаружения : по дальности
| км
| 10-600
| 10-1800
| по высоте
| км
| 600
| 1200
| по азимуту
| градусов
| 360
| 90
| по углу места
| минут
| до 70
| до 80
| Разрешающая способность :
| | | | по дальности
| м
| 500
| 500
| по азимуту
| градусов
| 5,4
| 5,4
| Радиальная скорость цели
| км/ч
| 50-8000
| 50-8000
| Количество одновременно
сопровождаемых трасс целей
| ед.
| 200
аэродин.
| 20
баллист.
| Темп выдачи информации
| с
| 5 и 10
| 1 и 10
| Время развертывания
| минут
| 5
| Наработка на отказ
| часов
| 1000
| Расчет дежурной смены
| человек
| 5
| Количество транспортных модулей
| ед.
| 4
| Принятие на вооружение
| год
| 2011
|
Рис. 1 Кабина управления с модулем вторичной
радиолокационной станции КУ РЛК
(Изделие ……………..)
в боевом положении
|
| | |

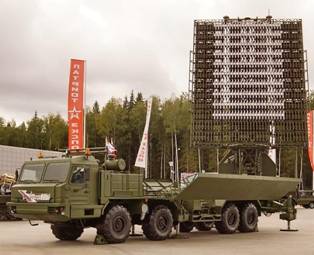

Рис. 2 Дециметровый радиолокационный модуль РЛМ-Д (Изделие ……………..)
в боевом и походном положении
|
Рис. 3 Сантиметровый радиолокационный модуль РЛМ-С (Изделие ……………..)
в боевом и походном положении
|
* (КРО)- круговой режим обзора, (СРО) - секторный режим обзора.

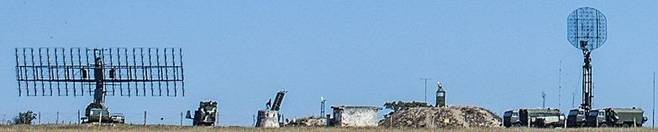

На заставке : РЛК на боевой позиции, справа – маловысотный РЛК
39Н6 "Каста-2-2" (п-ов Крым).
|
