Муфты для соединения силовых кабелей с изоляцией из СПЭ в нефтегазовой отрасли

Компания 3М – изобретатель технологии холодной усадки и эксперт в производстве полимеров, разработала для нефтегазовой отрасли продукт, объединяющий самые лучшие разработки в этих областях - гибридные соединительные муфты холодной усадки с заливным кожухом и огнестойким внешним покрытием.

Муфты предназначены для трехжильных силовых бронированных кабелей номинальным линейным напряжением 35 кВ с изоляцией из сшитого полиэтилена с медным проволочным экраном. Они созданы на базе технологического центра 3М в России специально по запросу клиентов, испытывающих сложности с надежностью кабельных линий данного типа. Применение данных муфт дает хороший результат на нефте и газоперерабатывающих заводах, в условиях действующего пожаро - и взрывоопасного производства.

Муфты прошли лабораторные испытания и введены в промышленную эксплуатацию. Можно отметить, что данный продукт поднял ожидания заказчиков по надежности кабельных линий на новый уровень.

Преимущества муфты для нефтегазовой отрасли:

·  В процессе установки кабельной муфты не требуется использовать нагрев или открытое пламя: нет необходимости оформления наряда на огневые работы, нет вероятности перегрева или недогрева материала, исключается нарушение толщины изоляции муфты.

·  Муфты отвечают всем требованиям, предъявляемым к данному типу кабеля, включая требования противопожарной защиты, что соответствует как требованиям ВНИИКП и нормам ГОСТ, так и международным стандартам VDE и CENELEC.

·  Для монтажа муфт не требуется специальных инструментов, кроме стандартного инструмента монтажника.

·  Все компоненты, которые необходимы для регулирования электрического поля, интегрированы в тело муфты, что снижает риск ошибки монтажника.

·  В муфтах предусмотрено заземление, не требующее пайки. Прямое соединение проволочного экрана выполняется с помощью стандартного соединителя со срывным болтом и совмещено с пофазным экранированием каждой жилы отдельно.

·  Электротехнический компаунд, используемый в муфте, после полимеризации обеспечивает надежную герметичность соединения и отличную механическую защиту, при этом обладает эластичностью трещиностойкостью, чем не обладали муфты с эпоксидным заполнителем.

Конструкция муфты

Изоляция соединения жил выполняется с помощью трех экранированных тел холодной усадки QSIII с интегрированными элементами выравнивания напряженности электрического поля и холодноусаживаемыми трубками-адаптерами из силикона.

Внешний кожух муфты создается посредством комбинированной ленточно-заливной технологии, не требующей применения дополнительного инструмента - GTS-технология.

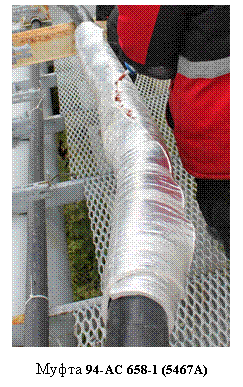

Принцип действия GTS-технологии следующий. Место сращивания кабеля выматывается с помощью объемной сетчатой ленты. По центру сростка устанавливается приемный клапан и поверх сетчатой ленты накладывается прозрачная лента ПВХ, формируя кокон заливной формы. Через приемный клапан в кокон нагнетается электротехнический компаунд, заполняя все пустоты и обеспечивая герметичность изоляции.

Компаунд, нагнетаемый в кокон, разработан для электрической изоляции и механической защиты соединений электрических кабелей согласно стандарту Cenelec HD 631.1 S2. Он имеет диэлектрическую стойкость 36кВ/мм и отверждается даже при наличии воды. После отверждения компаунд обеспечивает ударопрочность и долговечность в условиях влаги и атмосферной коррозии. Это особенно важно в проектах, где кабель находится в условиях подтопления, либо в погруженном состоянии.

Огнезащита выполняется посредством оборачивания муфты по всей длине материалом E-Mat Interam с заделкой швов огнезащитным герметиком на завершающем этапе монтажа. E-Mat Interam – это уникальный продукт производства компании 3М, содержащий химически растворенную воду, который в обычных условиях рассеивает тепло, а при достижении температуры 316°С высвобождает химически связанную воду и поглощает большое количество тепла.

Диапазон применений
Комплект	Размеры кабеля	Размеры соединителя
Диаметр первичной изоляции, (mm)	Сечение (mm2) для номинального напряжения Uo/U (Um) (kV) 20/35 (42) kV	Максимальный диаметр (mm)	Максимальная длина (mm)
94-AC 658-1 (5467A)	27.2 - 43.2	50 – 185	13.0 – 43.2	152 – прессуемый Al\Cu 165 – механический
94-AC 668-1 (5468A)	31.5 - 52.6	185 - 500	22.1 – 52.6	191 – прессуемый Al\Cu 210 – механический
