Урок 21. Освещение и камеры. Фотометрические источники освещения

2.2. Настройки фотометрических источников освещения для 3ds Max Design 2009

По сути, источники типа Target Light (Нацеленный источник освещения) и типа Free Light (Свободнонацеленный источник освещения) — это одинаковые источники, которые отличаются только флажком Target (Цель) и несколькими соответствующими параметрами.

Параметры фотометрических источников типа Target Light (Нацеленный источник освещения) и типа Free Light (Свободнонацеленный источник освещения) отличающиеся от параметров стандартных источников света, размещены в свитках General Parameters (Общие парметры), Intensity/Color/Attenuation (Интенсивность/Цвет/Затухание).

Свиток General Parameters (Общие параметры), содержит следующие настройки:

В области Light Distribution (Type) в раскрывающемся списке можно выбрать тип источника, определяющий характер распространения света: Photometric Web — позволяет задать различную интенсивность излучения по разным осям с помощью так называемой фотометрического схемы ( photometric web ), задаваемой в области Web Parameters. Можно также, загрузить фотометрическую схему из внешнего файла формата (IES, LTLI или CIBSE). Несколько файлов фотометрических схем, находятся по адресу: диск на котором установлена программа \Program Files\Autodesk\3ds Max 2009\sceneassets\photometric.

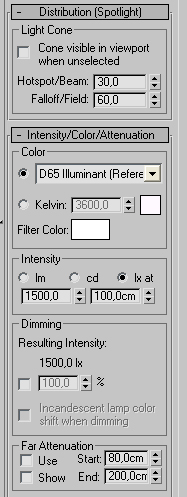

Spotlight — фотометрический прожектор. Отличается от обычного прожектора тем, что его световой поток определяется встроенной фотометрической схемой. Параметры фотометрического прожектора совпадают с параметрами фотометрического источника освещения, за исключением дополнительной области Distribution (Spotlight) (Распределение (Прожекторное)) . С помощью этой области можно выполнить тонкую настройку светового пятна (Hotspot) и области рассеивания света (Falloff), как и для стандартного прожектора.

Uniform Diffuse — фотометрический полусферический источник света.

Такой источник удобно использовать в тех случаях, когда нужно смоделировать освещение у стены. Параметры источника Uniform Diffuse (Равномерное рассеивание) совпадают с параметрами источника Uniform Spherical (Равномерное сферическое рассеивание) .

Uniform Spherical — фотометрический всенаправленный источник освещения.

Аналог стандартного источника освещения Omni (Венаправленный источник освещения).

Свиток Intensity/Color/Attenuation (Интенсивность/Цвет/Затухание) имеет следующие параметры:

Color — оттенок света, который можно установить на основании одной из заготовок или же выбрать переключатель Kelvin (По Кельвину) и указать вручную цветовую температуру в кельвинах (соответствующий цвет отображается справа).

Filter Color — цвет фильтра, который можно наложить на источник освещения в тех случаях, когда нужно получить свет, отличный от белого.

Intensity — яркость света, которую можно указать в люменах (переключатель lm), канделах (переключатель cd) или люксах на площадь (переключатель lx at).

В свитке Shape/Area Shadows ( Форма / Площадная тень) имеется параметр Emit light from (Shape) — раскрывающийся список, позволяющий задавать форму источника света. В частности, можно создать точечный источник (Point), линейный источник (Line), прямоугольный источник (Rectangle), источник в виде плоского диска (Disc), сферический источник (Sphere) и цилиндрический источник (Cylinder).

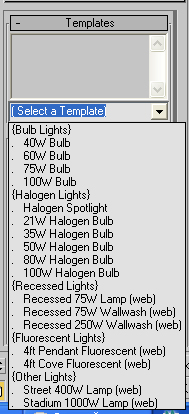

Наконец, еще одним важным параметром, присущим фотометрическим источникам света, является шаблон (template), определяемый с помощью раскрывающегося списка в свитке Templates (Шаблоны).

Шаблон — это заранее настроенный фотометрический источник, при использовании которого пользователь избавлен от необходимости ручной настройки перечисленных выше параметров. В простых сценах использование шаблонов может значительно ускорить работу с фотометрическими источниками света.

Шаблоны делятся на группы по типам осветительных приборов: лампы накаливания (Bulb Lights), галогеновые лампы (Halogen Lights), рефлекторы (Recessed Lights), люминесцентные лампы (Fluorescent Lights) и лампы наружного освещения (Other Lights).
