Испытания на воздействие внешних факторов (стр. 6 )

Для ситуаций, когда медь существенный ингредиент для основного материала, наблюдается высокий коэффициент ускорения. Это разрешает использовать степень жесткости Q. Обычно, в таких условиях длина «усов» ожидается маленькой.

Только степень жесткости P следует применять в ситуациях, когда медь не является существенным компонентом основного материала.

Н.5.1 Насыщение роста «усов» в испытании на термоциклирование

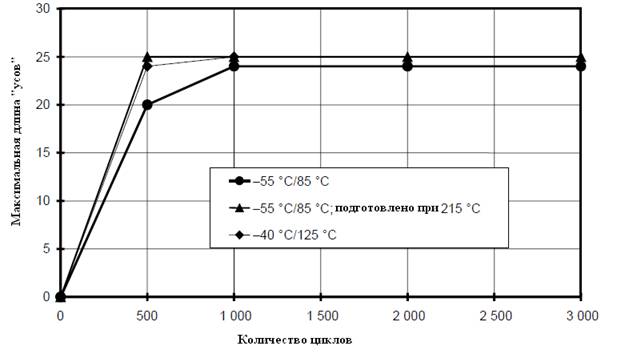

4 показывает рост «усов» в испытании на термоциклирование на основном материале в виде меди. Тест использует разные температуры и разные максимальные температуры при термоциклировании. Этот рисунок показывает, что насыщение роста «усов» происходит между 500 и 1000 термоциклов.

4 – Рост «усов» на медно-основанном выводах (QFP) в тесте
на термоциклирование.

Приложение ДА

(справочное)

Сведения о соответствии ссылочных международных

стандартов ссылочным национальным стандартам

Российской Федерации

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
МЭК 60068-1:1988	NEQ	ГОСТ 11478-88 (МЭК 68-1-88, МЭК 68-2-1-90, МЭК 68-2-2-74, МЭК 68-2-3-69, МЭК 68-2-5-75, МЭК 68-2-6-82, МЭК 68-2-13-83, МЭК 68-2-14-84, МЭК 68-2-27-87, МЭК 68-2-28-90, МЭК 68-2-29-87, МЭК 68-2-32-75, МЭК 68-2-33-71, МЭК 68-2-52-84) Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов
МЭК 600068-2-14	NEQ	ГОСТ Р 51368-99 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания к воздействию температуры (на основе МЭК 60068-2-1-74; МЭК 60068-2-2-74; МЭК 60068-2-14-84; МЭК 60068-2-33-71; МЭК 60068-3-1-74)
MOD	ГОСТ 28209-89 (МЭК 68-2-14-84) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание N: Смена температуры
МЭК 60068-2- 20:1979	IDT	ГОСТ Р МЭК 60068-2-20-2015 Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Т: Пайка
МЭК 60068-2-58:2004	MOD	ГОСТ 30630.1.8-2002 (МЭК 60068-2-57-89) Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации с воспроизведением заданной акселеграммы процесса
МЭК 60068-2-78	IDT	ГОСТ Р МЭК 60068-2-78-2009 Испытания на воздействие внешних факторов. Часть 2-78. Испытания. Испытание Cab: Влажное тепло, постоянный режим
МЭК 61192-3:2002	IDT	ГОСТ Р МЭК 61192-3-2010 Печатные узлы. Требования к качеству. Часть 3. Монтаж в сквозные отверстия
МЭК 61760-1:2006	*	*
Примечание – В настоящей таблице использованы следующие обозначения степени соответствия стандартов: - IDT – идентичные стандарты; - MOD – модифицированные стандарты.

Библиография

IEC 60068-3-4, Environmental testing - Part 3-4: Supporting documentation and guidance - Damp heat tests (Климатические испытания - Часть 3-4: Сопроводительная документация и руководство - испытаний на влажное тепло)

IEC 61193-2:2007, Quality assessment systems - Part 2: Selection and use of sampling plans for inspection of electronic components and packages (Качественные системы оценки - Часть 2: Выбор и использование планов выборочного контроля для проверки электронных компонентов и узлов)
SAKAMOTO, Ichizo, Whisker Test Methods of JEITA Whisker Growth Mechanism for Test Methods; IEEE, 2005 Vol.28, pp.10-16 (САКАМОТО, Итидзо, Усы Методы испытаний механизмов роста JEITA Усы на методы испытаний; IEEE, 2005 Vol.28, pp.10-16)
OBERNDORFF, P. J.T. L; DITTES, M; PETIT, L; “Intermetallic Formation in Relation to Tin Whiskers" Proc. of the IPC/ Soldertec International Conference “Towards Implementation of the RoHS Directive" June 2003, Brussels, Belgium, pp. 170-178 (Оберндорффа, P. J.T. L; DITTES, M; PETIT, L; "Интерметаллидные Формирование по отношению к олову Юркните-ЭРС" Proc. МПК / Soldertec Международной конференции «На пути к осуществлению RoHS Ди-реактивы" июня 2003 года, Брюссель, Бельгия, стр. 170-178)

УДК 621.396:69:006.354 ОКС 31.190 ОКСТУ 6703 Ключевые слова: испытания; воздействие внешних факторов, испытания XW1, методы испытания усов олова, компоненты электронные, компоненты электротехнические
1-й заместитель генерального директора – Технический директор Руководитель разработки, зам. главного технолога, к. х.н. ТК 420
Председатель ТК 420, Директор -ТехСт»
Секретарь ТК 420, Начальник сектора
