Государственное образовательное учреждение среднего профессионального образования «Нижнетагильский государственный профессиональный

колледж им. »

Методические указания

для выполнения контрольной работы № 2

по дисциплине «Техническая механика»

по специальности

190631 «Техническое обслуживание и ремонт автомобильного транспорта»

для студентов заочного отделения

2011

1.  методические указания по выполнению контрольной работы №2

К выполнению заданий контрольной работы №2 можно приступать только после изучения соответствующих тем и получения навыков решения задач. Задания даны в последовательности тем программы и должны решаться постепенно, по мере изучения материала.

При оформлении контрольной работы необходимо указать номер задания и полностью переписать условие. Все графические изображения следует выполнять карандашом по линейке с обозначением сил, моментов и других данных, предусмотренных условием задачи, Решение следует выполнять в общем виде, после чего выполнить подстановку числовых значений. Результаты округлять с точностью до сотых.

Решение задания должно быть выполнено последовательно, логично и должно сопровождаться краткими и четкими пояснениями выполняемых действий.

Все вычисления следует производить в системе СИ, соблюдая размерность и оценивая правдоподобность полученных результатов.

Задание №1.


Задание №2.

Задание №3.

Подобрать номера 2-х подшипников качения для валов редуктора, выписать их данные, используя данные ПР 3 (лёгкая серия).

НЕ нашли? Не то? Что вы ищете?

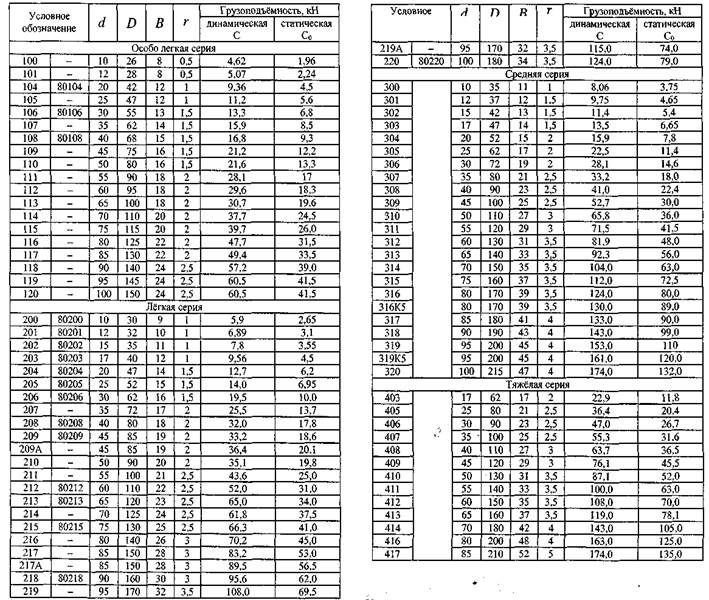

По таблице ГОСТов для шарикоподшипников радиальных однорядных (ГОСТ 8338-75) подбирается номер подшипника для посадочного места (^njбыстроходного вала и выписываются: d, D, В, грузоподъёмность С и С0, номер подшипника. Та же работа производится для тихоходного вала (dn2).

Вычерчиваются подшипники на эскизной компоновке по размерам, вместо условного обозначения.

Задание №4.

Выбираем тип муфты в зависимости от номинального крутящего момента ( Т2) и диаметра вала (d2 - ПРЗ). Это либо упругая муфта со звёздочкой (табл. 1), либо упругая муфта с торообразной оболочкой (табл. 2).


Задание №5.

1.  содержание контрольной работы

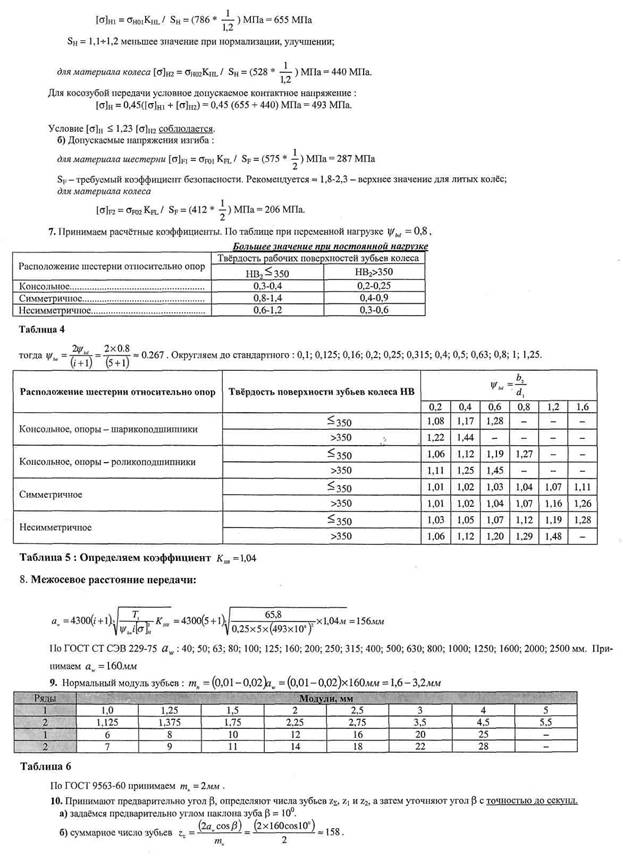

Задание № 1.

Определить основные размеры шестерни и колеса косозубой передачи цилиндрического редуктора привода винтового транспортё­ра и проверить прочность передачи на выносливость по контактным напряжениям, если известно: мощность на ведущем валу редуктора Ni при угловой скорости и угловая скорость ведомого вала.

Редуктор предназначен для длительной работы.

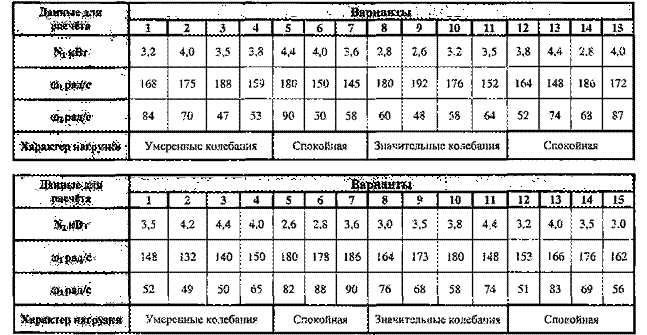

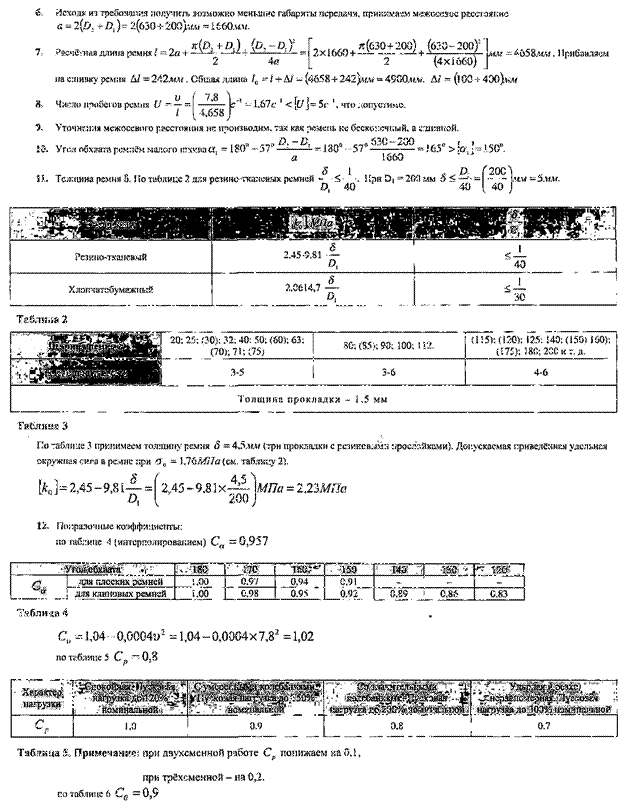

Задание №2.

Рассчитать ремённую передачу плоским резинотканевым ремнём от электродвигателя к редуктору привода автоматической линии. Мощность на ведущем шкиве Nb угловые скорости ведущего шкива W1 ведомого шкива W2. Работа трёхсменная. Угол наклона линии центров шкивов к горизонту 70°. Недостающие данные принять самостоятельно.

Задание № 3.

Определить размеры конструктивных элементов валов цилиндрического редуктора, определить конструктивные размеры редуктора, выполнить 1 эскизную компоновку на листе клетчатой бумаги формата A3. Использовать данные практических работ 1 и 2.

Задание №4.

Подобрать муфту на выходной вал и определить нагрузку, вызываемую муфтой.

Задание №5.

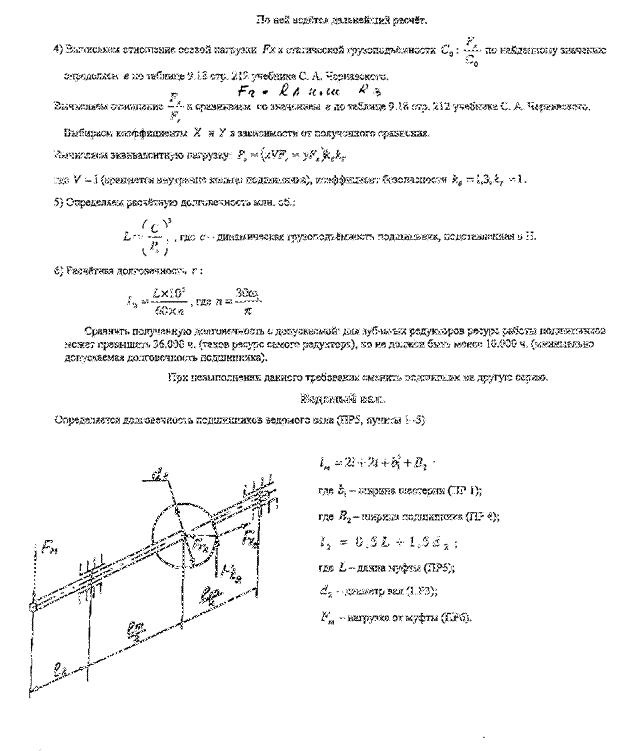

Проверить выбранные подшипники по динамической грузоподьемности. Использовать данные предыдущих четырех заданий.

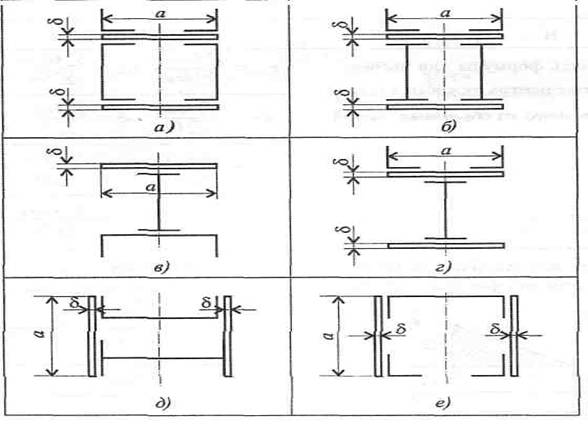

Задание №3. Определение координат центра тяжести сечений, составленных из прокатного профиля.

Определить координаты центра тяжести составно­го сечения. Сечения состоят из листов с поперечными размерами а х δ и прокатных профилей по ГОСТ 8239-89, ГОСТ 8240-89 и ГОСТ 8509-86. Уголок выбирается наименьшей толщины.

Размеры стандартных профилей в Приложении 1.

i--------------------------------------------------------------------------------------- 1------------------------------------------------------------- ■----------------------- г

Параметр

Вариант

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

№ швеллера

18

18а

20

20а

22

22а

24

24а

27

30

№ двутавра

18

18а

20

20а

22

22а

24

24а

27

30

№ уголка

8

8

9

9

10

10

11

11

12,5

14

а, мм

180

200

200

220

220

240

240

260

270

300

δ, мм

5

5

5

5

5

5

6

6

6

6

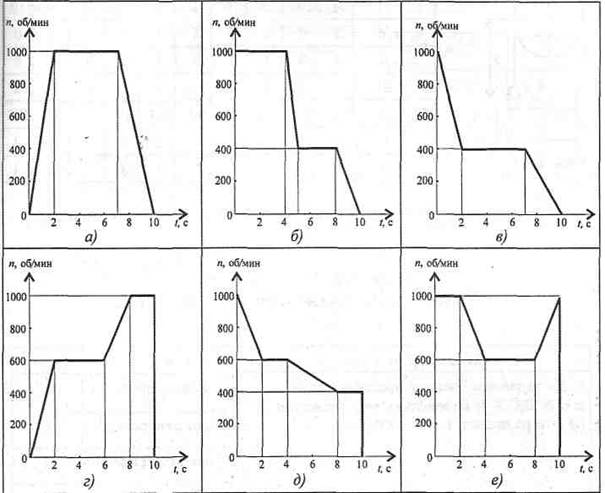

Задание №4. Определение кинематических параметров движения.

Частота вращения шкива диаметром d меняется со­гласно графику. Определить полное число оборотов шкива за время движения и среднюю угловую скорость за это же время. Построить график угловых перемещений и угловых ускорений шкива. Опреде­лить ускорения точек обода колеса в моменты времени t1 и t2.

Параметр

Вариант

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Диаметр шкива, м

0,2

0,3

0,4

0,6

0,5

0,8

0,2

0,6

0,5

0,8

t1, с

2

1

2

1

2

1

2

1

2

1

t2, с

8

9

8

9

8

6

9

8

9

6

схема

а

б

в

г

д

е

а

б

в

г


Задание №5. Расчеты на прочность и жесткость при растяжении и сжатии.

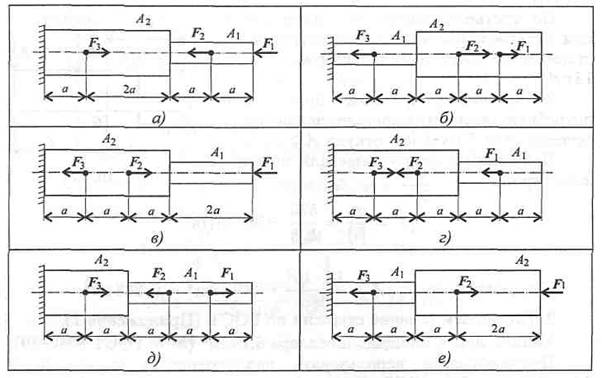

Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса. Двухступенчатый стальной брус нагружен силами F1, F2, F3. Площади поперечных сечений А1 и А2. Принять Е = 2∙105 Н/мм2 .

Параметр

Вариант

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

F1, kH

20

26

20

17

16

10

26

40

14

28

F2, кН

10

20

8

13

25

12

9

55

16

14

F3, кН

5

10

4

8

28

13

3

24

10

5

А1, см2

1,8

1,6

1,0

2,0

1,2

0,9

1,9

2,8

2,1

1,9

A2, см2

3,2

2,4

1,5

2,5

2,8

1,7

2,6

3,4

2,9

2,4

а, м

0,2

0,3

0,4

0,5

0,6

0,4

0,3

0,2

0,5

0,6

схема

а

б

в

г

д

е

а

б

в

г

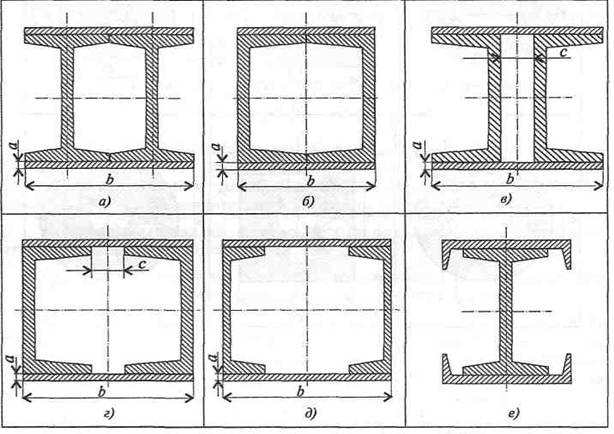

Задание №6. Геометрические характеристики плоских сечений.

Вычислить главные центральные моменты инерции составных сечений. При расчете воспользоваться данными таблицы, выбрав необходимые величины. Геометрические характеристики ста­ли горячекатаной выбрать по ГОСТ 8239-89 (Балки двутавровые) и ГОСТ 8240-89 (Швеллеры).

Параметр

Вариант

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

№ швеллера

10

12

14

16

18

20

22

24

27

30

12

14

16

18

22

№ двутавра

10

12

14

16

18

20

22

24

27

30

10

12

14

16

20

а, мм

8

10

12

14

16

8

10

12

14

16

8

10

12

14

8

с, мм

10

15

20

25

30

10

15

20

25

30

10

15

20

25

10

ВОПРОСЫ

к экзамену по предмету "Техническая механика"

для студентов заочного отделения специальности ТОА 4 курса

1. Основные понятия ДМ, Классификация. Требования. Критерии рабо­тоспособности.

2. Механические передачи; назначение, классификация. Кинематиче­ские и силовые соотношения.

3. Фрикционные передачи, общие сведения, классификация, цилиндри­ческая фрикционная передача, ее расчет.

4. Вариаторы. Сущность расчета на прочность фрикционных передач. 5. Зубчатые передачи: общие сведения, классификация.

6. Зубчатые передачи: основные элементы и характеристики эвольвентного зацепления.
7. Материалы зубчатых колес, способы их изготовления, допускаемые напряжения, виды разрушения зубьев.

8. Цилиндрическая прямозубая передача, ее геометрические характеристики. Силы в зацеплении. Расчет на прочность и изгиб.

9. Передача винт-гайка; общие сведения, разновидности винтов, передаточное отношение, расчет передачи.

10. Червячные передачи; общие сведения, классификация, геометрические соотношения в червячной передаче.

11. Передаточное отношение, КПД червячных передач. Силы в зацеплении. Материалы червячной пары.

12. Редукторы: общие сведения, классификация, область применения.

13. Ременные передачи общие сведения, плоско и клиноременная передачи., приводные ремни, геометрические соотношения в открытых

передачах.

14. Силы в ветвях ремня, передаточное отношение.

15. КПД ременных передач. Виды разрушения ремня.

16. Цепные передачи: общие сведения, приводные цепи, передаточное

отношение, геометрические соотношения.

17. Валы: общие сведения, разновидности, конструктивные элементы, материалы.

18. Оси: общие сведения, разновидности, конструктивные элементы, материалы.

19. Критерии работоспособности валов и осей. Проектный и проверочный расчет валов.

20. Подшипники скольжения: общие сведения, конструкции, применение,

виды разрушений.

21. Материалы вкладышей подшипников скольжения.

22.Смазка подшипников, КПД, условный расчет.

23.  Подшипники качения: общие сведения, классификация и маркировка.

24.  Основные типы подшипников качения, материалы.

25.Критерии работоспособности, выбор типа подшипника.

26.Общие сведения о муфтах. Глухие муфты.

27.Жесткие компенсирующие, упругие муфты.

28. Сцепные, самоуправляемые муфты.

29.  Соединение ДМ. Клеевые соединения.

30.Сварные соединения: общие сведения, разновидности.

31.  Сварные соединения: типы швов, расчет.

32.Соединения с натягом

33.Резьбовые соединения: общие сведения, классификация,

34.Резьбовые соединения: геометрические параметры резьб.

35.Основные типы резьб, способы изготовления резьб.

36.Конструктивные формы резьбовых соединений.

37.Стандартные крепежные детали, способы стопорения.

38.Силовые соотношения в винтовой паре. Самоторможение в винтовой паре, материал резьбовых деталей. Расчет на прочность.

39.Шпоночные соединения: общие сведения, разновидности, расчет.

40. Шлицевые соединения: общие сведения, разновидности, расчет.

Перечень рекомендуемых учебных изданий, Интернет-ресурсов, дополнительной литературы

Основные источники:

1.  Вереина механика – М.: Издательский центр «Академия», 2008 – 288с.

2.  Олофинская механика – М.: Форум, 2011 – 352с.

3.  Олофинская механика. Сборник тестовых заданий – М.: Форум, 2011 – 136с.

4.  Мархель машин – М.: Форум, 2011 – 336с.

Дополнительные источники:

1.  Сетков задач по технической механике – М.: Издательский центр «Академия», 2010 – 224с.

2.  Шинкаренко материалов – Ростов н/Д: Феникс, 2009 – 263с.

3.  , Эрдеди механика. Детали машин – М.: Высшая школа, 2008 – 272с.
