Практическая работа № 22 Устройство кузова, отопления и вентиляции автомобилей.

Время 4 час

Цель работы:

Закрепить знания по устройству кузова, отопления и вентиляции автомобилей ГАЗ-3307, ЗИЛ-130, КАМАЗ-5320, ВАЗ-2110.

Сформировать навыки разборки и сборки, регулировки узлов и агрегатов кузова и дополнительного оборудования автомобилей.

Оборудование учебного места:

1.  Детали дополнительного оборудования автомобилей ГАЗ-3307, ЗИЛ-130, КАМАЗ-5320, ВАЗ-2110

2.  Комплект инструментов

3.  Учебник «Грузовые автомобили».

4.  Плакаты автомобилей ЗМЗ-53, ЗИЛ-130, КАМАЗ-740, ВАЗ-21044..

Ход Работы:

1.  Изучить правила безопасного труда при выполнении работы.

2.  Повторить устройство кузова и дополнительного оборудования автомобилей ГАЗ-3307, ЗИЛ-130, КАМАЗ-5320, ВАЗ-2110

3.  Практическое задание Разборка и сборка отопителя

4.  Ответьте на контрольные вопросы

Методические рекомендации по выполнению работы:

Кабина:
1 — верхняя панель; 2— боковая панель; 3 — каркас; 4 — задняя панель; 5 — панель крыши.

Кузов и оперение грузового автомобиля:
а — кузов; б — оперение; 1 — инструментальный ящик; 2 — задний борт; 3 — боковой борт; 4 — передний борт; 5 — вертикальные стойки; 6 — петля запорного крюка; 7 — запорный крюк; 8— поперечные брусья; 9 — стремянка грузовой платформы; 10 — петля борта; 11 — капот; 12 — крыло; 13—подножка; 14 — облицовка радиатора; 15 — рама

НЕ нашли? Не то? Что вы ищете?

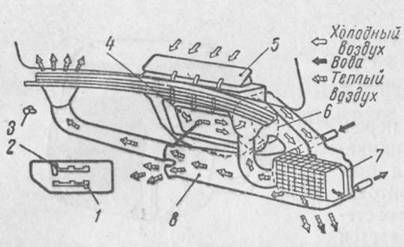

Схема отопления, вентиляции кабины и обдува ветрового стекла автомобиля ГАЭ-53А:
1 — рукоятка крышки люка воздухопритока;
2 — рукоятка крышки внутреннего люка;
5 — переключатель электродвигателя вентилятора;
4 — крышка внутреннего люка;
6 — крышка наружного люка воздухопритока;
6 — вентилятор с электродвигателем;
7 — радиатор отопителя;
8 — распределитель.

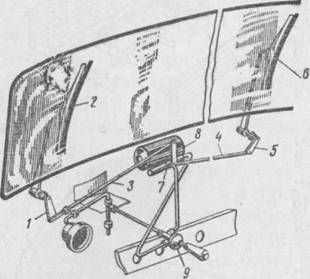

Схема стеклоочистителя с электроприводом:
1 — рычаги; 2 и 6 — щетки; 3 и 4 — тяги; 7 — механизм стеклоочистителя; 8 — электродвигатель; 9 — переключатель

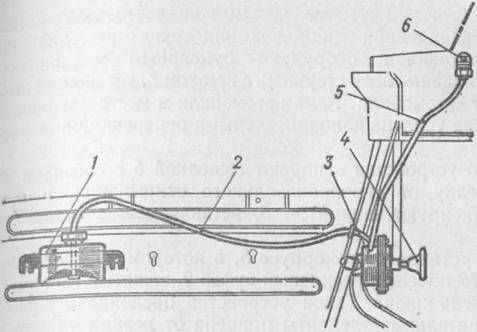

Схема устройства для обмыва ветрового стекла:
1 —- бачок с водой; 2 и 5 — соединительные шланги; 3 — диафраг-менный насос; 4 — педаль насоса; 6 — жиклер.

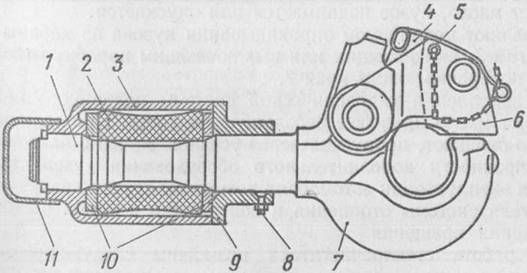

Буксирное устройство:
1 — гайка; 2 — резиновый буфер; 3 — корпус; 4 — собачка; о— шплинт; 6 — защелка; 7 — крюк; 8 — пресс-масленка; 9— кронштейн; 10 — шайбы; 11 — колпак.

Практическое задание Разборка и сборка отопителя

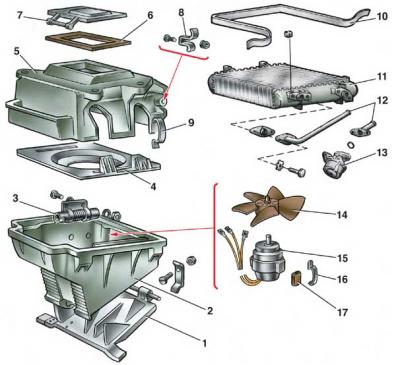

Детали отопителя


Детали отопителя

1 – воздухораспределительная крышка;
2 – кожух вентилятора;
3 – резистор;
4 – направляющий кожух;
5 – кожух радиатора;
6 – прокладка крышки воздухопритока;
7 – крышка воздухопритока;
8 – пружинная скоба подводящей и отводящей труб;

9 – пружинный держатель кожуха вентилятора;
10 – прокладка радиатора;
11 – радиатор;
12 – подводящая и отводящая трубы;
13 – кран;
14 – крыльчатка вентилятора;
15 – электродвигатель;
16 – пружинная скоба;
17 – подушка электродвигателя


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для разборки отопителя снимите две пружинные скобы 16 и выньте электровентилятор из кожуха 4. Отверните гайку крепления крыльчатки 14 и снимите ее с электродвига
2. Отверните гайку прижимной скобы 8 крепления подводящей и отводящей труб, снимите скобу и выньте радиатор 11 из кожуха 5.
3. Снимите крышку 7 воздухопритока, отвернув гайки крепления скобы.
4. Отверните гайки крепления скоб и снимите воздухораспределительную крышку 1 кожуха вентилятора.
5. Сборку отопителя выполняйте в обратной последовательности.
