ФОРМИРОВАНИЕ МЕТОДИКИ РАСЧЕТА КОЭФФИЦИЕНТА
ГИДРОДИНАМИЧЕСКОГО СОПРОТИВЛЕНИЯ ПЛОСКИХ
СЕТЕЙ ПРИ ПРОДОЛЬНОМ ОБТЕКАНИИ
,
Представлена схема формирования методики расчета коэффициента гидродинамического сопротивления плоских рыболовных сетей при продольном обтекании.
гидродинамическое сопротивление, рыболовная сеть, продольное обтекание
Основная часть сопротивления орудий лова движению в воде приходится на сетное полотно. Как показали исследования, сопротивление такой сложной системы, как сетное полотно, зависит от многих факторов, в том числе от его положения по отношению к направлению движения или течения.
Изучением сопротивления сетного полотна занимались , Марисабуро Таути, , [1-9].
Общая формула для определения продольного сопротивления (сопротивления трения): R = ½СfρωV2, где R – продольное сопротивление; Сf – коэффициент продольного сопротивления; ρ – плотность воды, кг/м3; ω – площадь поверхности (обтекаемой жидкостью поверхности сетного полотна), м2; V – скорость движения, м/с.
Исследованию сопротивления сети, расположенной параллельно потоку воды, посвящены работы , , Буй-Ван-Ки, , М. Пасчен, .
Т. Кащаками, , Щ. Дицксон и предложили ряд эмпирических формул для расчета коэффициента сопротивления сети Cf, расположенной параллельно вектору скорости набегающего потока жидкости, в которых Cf зависит, в основном, от геометрических характеристик сети.
Результаты расчета по этим формулам охватывают различные диапазоны физических условий проведения опытов, разные материалы сетного полотна. Однако все попытки создать упрощенный вариант зависимостей коэффициента Cf только от геометрических характеристик сети нельзя считать удачными.
Анализ публикаций, посвященных продольному сопротивлению рыболовных сетей, показывает, что количество экспериментальных работ в этом случае гораздо меньше, чем для поперечного сопротивления. Это связано, прежде всего, с трудностями экспериментального определения сил продольного гидродинамического сопротивления на лабораторных образцах. При сопоставимых условиях силы поперечного сопротивления на порядки превосходят продольные. Поэтому, зачастую, в опытах разброс экспериментальных значений лежит в пределах погрешности эксперимента. Отсюда исследователи делают вывод о слабой зависимости коэффициента продольного сопротивления от числа Рейнольдса.
Сетное полотно является одним из основных конструкционных материалов, применяемых в орудиях промышленного рыболовства. Количество форм сетного полотна чрезвычайно велико. на основании специальных опытов, проведенных с рыболовными сетями, показал, что сопротивление сетной фигуры приближенно равно сумме сопротивлений составляющих ее ячей; сопротивление сетной фигуры в первом приближении не зависит от формы фигуры; сопротивление рыболовной сети произвольной формы приближенно равно сумме сопротивлений составляющих ее отдельных частей более простых форм. Изложенные выше положения в механике орудий лова получили название принципа инвариантности (т. е. независимости) сопротивления и формы.
Таким образом, многочисленные случаи расчета сетных деталей различной формы можно свести, в конечном счёте, к расчету плоского сетного полотна, находящегося под некоторым углом атаки, равным средневзвешенному углу атаки пространственной сети.
Коэффициент сопротивления зависит от многих факторов объекта исследования. Для сетного полотна СХ = ¦ (Re, F0, a, d, u, A1), где Re – число Рейнольдса; F0 - относительная площадь сети; a – размер ячеи; d – диаметр нитки; u – коэффициент посадки сетного полотна; A1 – тип материала.
Для понимания сущности процессов, происходящих при продольном обтекании сети, уместно рассмотреть особенности обтекания сплошных пластин.
Решение задачи определения сопротивления трения при турбулентном обтекании пластины представляет большие трудности. Поэтому все методы расчета турбулентного обтекания пластин являются теоретико–экспериментальными и в большинстве основаны на использовании интегрального соотношения для пограничного слоя [10].
На рис. 1 даны кривые, изображающие зависимость коэффициента сопротивления Cf от числа Рейнольдса Re, составленного по длине l (размер вдоль линии тока), для пластинок с гладкой поверхностью. Из этих кривых первая, вторая и третья получены путем экспериментального определения сопротивления, а четвертая и пятая— теоретическим путем [10].
При построении кривых значения Cf и Re отложены в логарифмическом масштабе. Кривая 1 относится к ламинарному течению. В этом случае коэффициент сопротивления определяется из зависимости
Cf = 1,328 (Re)-0,5 . (1)
Кривая 2 относится к турбулентному течению в пограничном слое, причем для случая, когда турбулентность начинается около переднего ребра пластинки, при этом
Cf = 0,074 (Re)-0,2 . (2)
Если пограничный слой около переднего ребра пластинки ламинарный и только потом делается турбулентным, то для коэффициента Cf при условии, что критическое число Re равно Re1 = 5·105, получается формула
Cf = 0,074 (Re)-0,2 - 1700(Re)-1 , (3)
(кривая 3).

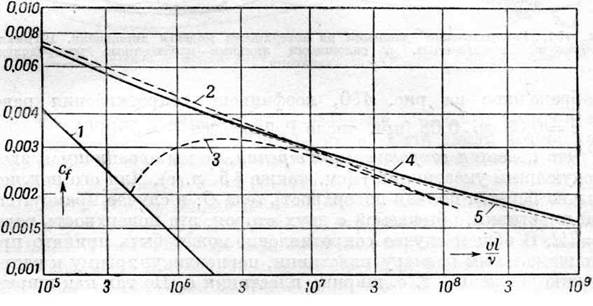

Рис. 1. Зависимость коэффициента сопротивления трения Cf гладких
пластинок от числа Рейнольдса [10]
Эта формула пригодна до числа Рейнольдса Re2 = 5·106. При очень больших числах Рейнольдса сопротивление пластинки увеличивается несколько быстрее, чем по формуле (85), в полном соответствии с отступлением сопротивления при движении в трубе от закона Блазиуса [10].
Отметим, что в зависимостях (1), (2) при ламинарном и турбулентном режимах обтекания коэффициент Cf уменьшается с ростом Re. Того же можно ожидать и при обтекании плоских сетей. Модель качественной зависимости коэффициента сопротивления трения Cf сетного полотна от числа Рейнольдса представлена на рис. 2. Обозначенные на рис. 2 величины Re1c и Re2c соответствуют числам Рейнольдса для пластин Re1 и Re2. Область 1 на рис. 2 можно назвать ламинарной, 2 – переходной, 3 – турбулентной.
Буй-Ван-Ки и [1] провели серию экспериментов по определению сил продольного гидродинамического обтекания плоских сетей. Результаты представлены на рис. 3. Сравнение рис. 1, 2 и 3 позволяет говорить о качественном соответствии зависимостей Cf(Re) для гладких пластин и плоских сетей.
Авторы также отмечают слабую зависимость Cf от Re.
Отметим, что в задачах механики орудий промышленного рыболовства при расчетах удобнее пользоваться коэффициентом Рейнольдса, для которого в качестве характерного размера принят диаметр нити сетного полотна. В частности, авторы работы [1] выполнили пересчет полученных ими экпериментальных данных для такого варианта числа Рейнольдса.
Рис. 2. Модель качественной зависимости коэффициента сопротивления трения Cf сетного полотна от числа Рейнольдса

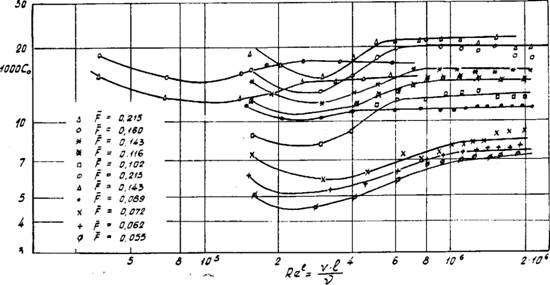

Рис. 3. Зависимость коэффициента сопротивления трения Сf сетного
полотна от числа Рейнольдса [1]
Необходимо продолжать опыты с тем, чтобы определить:
1. Влияние длины сети по потоку и числа Рейнольдса.
2. Влияние относительной площади сети F [1].
Для определения числовых значений коэффициентов гидродинамического сопротивления сетных полотен была разработана экспериментальная установка, в которой испытуемый образец сетного полотна совершает вертикальное поступательное перемещение в воде (рис. 4). Базовой принята установка для исследования поперечного движения образца сети [11].
Установка включает в себя резервуар 4 с водой, горизонтальную направляющую 3 с роликами 2. Испытуемый образец сетного полотна заключен в рамку 5. На гибкой связи подвешен груз 1. Гибкая связь пропущена через стопорную шайбу, закрепленную в месте соединения гибкой связи со связями, закрепленными на рамке 5.
В лаборатории гидравлики КГТУ резервуар 4 представляет собой емкость в форме прямоугольной призмы, заполняемую водой на высоту Н = 0,95 м. Направляющая 3 выполнена в виде деревянного бруса, к которому прикреплен один ролик, а второй ролик может перемещаться по направляющей 3.
Гибкая связь выполнена в виде капроновой нити, соединенной с грузом 1, свободный конец которой пропущен через стопорную шайбу и установлен посредством перемещающегося ролика 2 над центром тяжести рамки 5 с сетным полотном.
На дно резервуара рамка с сеткой опускается под действием собственного веса. Нить удерживается в рабочем положении грузом определенной массы. Для поднятия рамки из резервуара к нити подвешиваются дополнительные мерные грузы. Определяется время подъема рамки с сетным полотном до уровня свободной поверхности воды.
Когда рамка поднимается до уровня свободной поверхности, стопорная шайба ударяется о деревянный поперечный брус 3, что позволяет зафиксировать время окончания подъема.
Зная время подъема рамки с сетным полотном, высоту подъема, массы съемных грузов, при которых начинается движение испытуемого объекта, можно расчетом определить значения гидродинамических коэффициентов сопротивления при различных скоростях. Для получения гидродинамических коэффициентов сопротивления собственно сетного полотна проводятся аналогичные испытания и замеры для рамки без сетного полотна. Затем, с помощью расчетов, влияние рамки на величины гидродинамических коэффициентов сопротивления сетного полотна исключается.

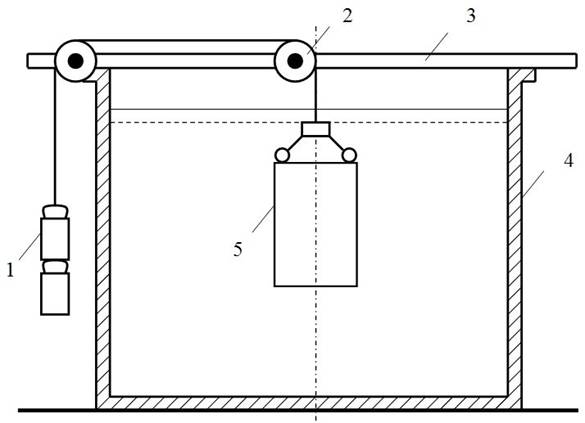

Рис. 4. Экспериментальная установка для определения сопротивления
трения плоской сети
СПИСОК ИСПОЛЬЗОВАННЫХ ЛИТЕРАТУРНЫХ ИСТОЧНИКОВ
1. Буй-Ван-Ки, Данилов плоской сети, параллельной потоку// Сб. тр. КТИРПХ. - 1971. - Вып. 32. - С. 58-65.
2. Розенштейн орудий рыболовства. - Калининград: Издательство КГТУ, 2000. - 364 с.
3. Розенштейн орудий рыболовства. – Калининград: Издательство КГТУ, 2003. - 311 с.
4. Розенштейн по механике орудий рыболовства. - Калининград: Издательство КГТУ, 2004. - 187 с.
5. Розенштейн орудий рыболовства. – М.: Колос, 2009. - 400 с.
6. Фридман и проектирование орудий промышленного рыболовства. - М.: Легкая и пищевая пром-сть, 1981. - 327 с.
7. Aarsnes J. V., Rudi H., Loland G. Current forces on cage, net deflection. In: Engineering for offshore fish farming. Thomas Telford, London, 1990. - p. 137-152.
8. Lee C. W., Lee G. H., Cha B. J., Kim H. Y., Lee J. H. Physical modeling for underwater flexible systems dynamic simulation// Ocean engineering. - 2005. №32. - p. 331-347.
9. Lee M. K., Lee C. W., Song D. H. Experiments on hydrodynamic coefficients of netting in relation to mesh grouping// Methods for the development and evaluation of maritime technologies DEMaT - 2007. - 2007. - p. 35-44.
10. идроаэромеханика. – М.: Издательство иностранной литературы, 1949. - 520 с.
11. , , Бояринова определения гидродинамического сопротивления плоских элементов рыболовных сетей при поперечном обтекании // Рыбное хозяйство, №4, 2010.- С. 72-75.
