Для автоматики на релейной аппаратуре необходимо выбрать
уставки реле контроля предшествующего режима по мощности в
контролируемом сечении и мощности генератора

Уровень перетока в сечении (начальная уставка органа КПР , начиная с которого может действовать автоматика,

и

где — коэффициент, соответствующий (2.2).

При выполнении контроля перетока только по части линий, входящих в сечение,

где — коэффициент распределения (см. (2.3)).
начальная уставка КПР по мощности генератора

Для АРОГ, выполненной на аналоговой или цифровой аппа­
ратуре, избыточность дозировки воздействий может быть вызва­
на только дискретностью самих управляющих воздействий.
Избыточность дозировки АРОГ на релейной аппаратуре вызыва­
ется, кроме того, дискретностью характеристик органов контро­
ля предшествующего режима. Для уменьшения избыточности
автоматика может иметь две или более ступеней. В общем слу­
чае л-ступенчатая АРОГ имеет п реле контроля предшествую­
щей мощности в контролируемом сечении и п реле контроля
мощности генератора. Первые реле КПР£ и КПР-Г имеют на­
чальные уставки согласно (2.9) или (2.10) и (2.11). Уставки ос­
тальных реле разбиваются равномерно в диапазоне соответст­
венно от до и от до

Достаточность выбранных по условию обеспечения статиче­ской устойчивости послеаварийного режима воздействий АРОГ должна быть проверена расчетом переходных процессов, если мощность контролируемого генератора (энергоблока) соизмери­ма с суммарной мощностью электростанций дефицитной части энергосистемы.

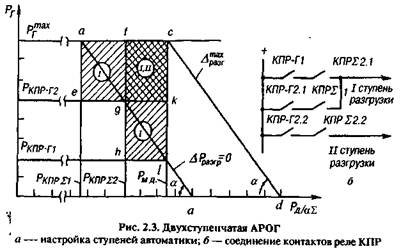

Пример возможной настройки двухступенчатой АРОГ пока­зан на рис. 2.3. Реле контроля мощности генератора имеют ус­тавки

36

Аналогично реле контроля предшествующей мощности в кон­тролируемом сечении имеет уставки

Обе ступени осуществляют одинаковый объем разгрузки,
равный Первая ступень действует в области режимов
а — е — g — h — I — с — а (см. рис. 2.3 а). Вторая ступень
действует в области режимов / — g — k — с — f, дополняя при
этом действие I ступени.

Условия срабатывания ступеней: I

1

Для обеспечения такой настройки контакты реле КПР со­
бираются в цепочки (см. рис. 2.3 б), причем реле и
КПР-Г2 имеют по два контакта.

Автоматика разгрузки при статической перегрузке электро­передачи (АРСП). Контроль загрузки электропередачи осущест­вляется по активной мощности или фазовому углу. Автоматика фиксирует ситуации, когда активная мощность по контролируе­мой линии или по группе линий, входящих в контролируемое сечение, либо угол (моделируемый или непосредственно измеря­емый) между векторами напряжений по концам электропереда­чи достигает заданной уставки срабатывания и с выдержкой времени или без нее действует на разгрузку электропередачи.

Причины статической перегрузки электропередачи:

возникновение внезапного дефицита генерирующей мощности в приемной относительно данной электропередачи части энергосистемы, вызванного отклю­чением генератора (энергоблока), частичным или полным сбросом электриче­ской нагрузки электростанцией, отделением избыточного энергоузла,

возникновение внезапного избытка генерирующей мощности в передающей относительно данной электропередачи части энергосистемы, вызванного отделе­нием дефицитного энергоузла, сбросом потребителями электрической мощности

37

вследствие близкого КЗ или по технологическим причинам, отключением части нагрузки от АЧР;

медленное (в темпе изменения режима в энергосистеме) нарастание перето­ка активной мощности и фазового угла по электропередаче из-за отсутствия ре­зервов мощности на электростанциях в приемной части или отсутствия регулировочного диапазона в сторону разгрузки на электростанциях передающей части, а также вследствие ошибки диспетчерского персонала;

отключение шунтирующей связи и как следствие — наброс мощности на контролируемую линию электропередачи и увеличение угла.

Наиболее часто АРСП применяется для сохранения устойчи­вости при возмущениях первых двух видов. Максимальный объ­ем разгрузки, осуществляемый автоматикой,

где — расчетное значение небаланса. Оно принимается рав­ным наибольшему аварийному дефициту мощности в приемной части (или избытку мощности в передающей части) при отклю­чении наиболее мощного генератора или энергоблока, отделении избыточных (дефицитных) энергоузлов.

Согласно [2] для системообразующих связей ЕЭС , кроме того, должно учитываться отключение части генераторов элект­ростанций, вызванное полным отключением одной секции (сис­темы) шин или распределительного устройства одного номи­нального напряжения суммарной мощностью не более половины мощности электростанции.

Для ответственных системообразующих связей, нарушение устойчивости которых может привести к тяжелым последствиям для энергосистемы и потребителей, АРСП применяется и для предотвращения нарушений задаваемых диспетчерскими инст­рукциями ограничений по мощности и углу как дополнительная мера по отношению к автоматическим ограничителям перетоков мощности, имеющимся в составе системы АРЧМ. Максимальный

объем разгрузки в этом случае принимается зависящим
от мощности нагрузки меньшей из связываемых данной электро­
передачей частей энергосистемы:

Максимальный объем разгрузки АРСП, устанавливаемой для предотвращения нарушения устойчивости вследствие отключе­ния шунтирующей связи, принимается равным максимальному

38

объему разгрузки при отключении этой связи, определенному согласно (2.1), независимо от наличия или отсутствия АРОЛ:

На связях, отключение которых существенно снижает предел передаваемой мощности в этом сечении, устанавливается АРОЛ. Тогда АРСП считается резервной по отношению к АРОЛ. Мак­симальный объем разгрузки АРСП, выполняющей несколько пе­речисленных функций, принимается равным наибольшему из значений, полученных согласно (2.12) — (2.14).

В силу своей чрезмерной простоты (фиксируется лишь дости­жение мощностью или углом заданной уставки, отсутствует ин­формация о скорости изменения этих величин) АРСП не может выявлять истинные причины возникшей перегрузки электропе­редачи (вид, место и интенсивность аварийного возмущения), отличать устойчивый динамический переход, сопровождающийся синхронными качаниями, от процесса нарушения устойчивости. Такая автоматика по своему принципу действия не является и не может быть избирательной и селективной к виду возмущения и характеру переходного процесса; в общем случае она не может быть отстроена от синхронных качаний.

Все перечисленное — существенный недостаток АРСП. Тем не менее из-за своей простоты она применяется весьма широко. Несмотря на отмеченные недостатки во многих случаях удается подобрать удовлетворительную настройку автоматики, ограни­чивающую ее возможные излишние срабатывания. Остановимся на вопросах выбора уставок срабатывания.

Уставки срабатывания АРСП по мощности Рср должны отве­чать двум условиям: быть отстроенными от рабочих режимов электропередачи и иметь необходимый запас по отношению к пределу передаваемой мощности

где — наибольшее значение перетока активной мощности
по электропередаче, определяемое балансами мощности или ус­
ловиями устойчивости (в последнем случае. При
наличии ограничителя мощности, имеющего уставку срабатыва-

39

ния принимается — коэффи­
циент запаса (при ограничителе мощности &,яп может быть при­
нят 1,04 — 1,1);

(2.2).

Как следует из (2.15), даже при использовании современных полупроводниковых реле мощности, имеющих улучшенные ха­рактеристики и коэффициент возврата 0,98 — 0,99, уставка сра­батывания Рср не может быть выше, чем 0,8бРпр Таким образом условие (2.15) накладывает жесткие ограничения на возможный диапазон уставок срабатывания АРСП, а иногда оказывается не­выполнимым вообще. Размещение уставок особенно сложно, ес­ли для предотвращения одновременных больших объемов воздействий целесообразно выполнение нескольких ступеней АРСП.
