1. НАИМЕНОВАНИЕ ПРОДУКЦИИ И НАЗНАЧЕНИЕ
Устройства плавного пуска серии УБПВД
1.1 Устройства плавного пуска серии УБПВД-ВЦ, УБПВД-ВМ
Устройства плавного пуска, выполненные по принципу тиристорного регулятора напряжения, обеспечивают ограничение скорости нарастания напряжения и значения пускового тока электродвигателя изменением углов отпирания тиристоров через систему импульсно-фазового управления. В течение заданного времени разгона электродвигателя происходит плавное нарастание напряжения на обмотках статора от нуля до номинального значения. Пусковой ток увеличивается плавно с заданным токоограничением, не создавая ударных электромагнитных моментов, отрицательно сказывающихся на электродвигателе и механизме. Такие устройства плавного пуска представлены двумя сериями УБПВД-ВЦ, УБПВД-ВМ.
Устройства серий УБПВД-ВЦ, УБПВД-ВМ предназначены для безударного плавного пуска высоковольтных асинхронных и синхронных электродвигателей механизмов с «вентиляторной» (квадратично зависимой от скорости) характеристикой нагрузочного момента (центробежные компрессоры, насосы, вентиляторы, дымососы, эксгаустеры и другие аналогичные механизмы).
1.2 Устройства плавного пуска серии УБПВД-С
Ограничение величины пускового тока одновременно вызывает существенное уменьшение вращающего момента и увеличение времени разгона электродвигателя. Например, вентилятор ВОД-40 с электродвигателем СДС-17-41-16 представляют собой агрегат с большим моментом инерции. Поэтому при пуске тиристорным регулятором напряжения для разгона агрегата потребуется большой пусковой ток, приближающийся по величине к пусковому току при прямом пуске. Такой режим пуска недопустим из-за больших провалов напряжения от пускового тока. Для запуска такого вентилятора с пусковым током на уровне номинального тока электродвигателя применяется частотный способ пуска. Для таких механизмов существует понятие – тяжелый пуск. Такие устройства плавного пуска представлены серией УБПВД-С.
Устройства серии УБПВД-С предназначены для осуществления частотного пуска синхронных электродвигателей, используемых в качестве привода исполнительных механизмов с тяжелыми условиями пуска, таких как шаровые мельницы, конвейеры, вентиляторы с большими инерционными массами.
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1 Устройства серии УБПВД-ВЦ и УБПВД-ВМ
Тип устройства | Номинальное напряжение (линейное), кВ | Максимальная мощность запускаемого двигателя, кВт | Номиналь-ный ток, А | Максимальный ток главных цепей в течение не более 60 с, А |
УБПВД-ВЦ-6-125 УХЛ4 | 6 | 1000 | 125 | 350 |
УБПВД-ВЦ-6-250 УХЛ4 | 2000 | 250 | 750 | |
УБПВД-ВЦ-6-400 УХЛ4 | 3150 | 400 | 1400 | |
УБПВД-ВЦ-6-630 УХЛ4 | 5000 | 630 | 1800 | |
УБПВД-ВЦ-6-800 УХЛ4 | 6300 | 800 | 2500 | |
УБПВД-ВЦ-6-1250УХЛ4 | 10000 | 1250 | 3460 | |
УБПВД-ВЦ-10-125 УХЛ4 | 10 | 1600 | 125 | 350 |
УБПВД-ВЦ-10-250 УХЛ4 | 3150 | 250 | 750 | |
УБПВД-ВЦ-10-400 УХЛ4 | 5000 | 400 | 1400 | |
УБПВД-ВЦ-10-630 УХЛ4 | 8000 | 630 | 1800 | |
УБПВД-ВЦ-10-800 УХЛ4 | 12500 | 800 | 2500 | |
УБПВД-ВЦ-10-1250УХЛ4 | 16000 | 1250 | 3460 |
Тип устройства | Длина, мм | Глубина, мм | Высота, мм | Масса, не более, кг |
УБПВД-ВЦ-6-125 УХЛ4 | 1500 | 1100 | 2200 | 630 |
УБПВД-ВЦ-6-250 УХЛ4 | 640 | |||
УБПВД-ВЦ-6-400 УХЛ4 | 680 | |||
УБПВД-ВЦ-6-630 УХЛ4 | 1700 | 2300 | 850 | |
УБПВД-ВЦ-6-800 УХЛ4 | 860 | |||
УБПВД-ВЦ-6-1250УХЛ4 | 1200 | 990 | ||
УБПВД-ВЦ-10-125 УХЛ4 | 1500 | 1100 | 2200 | 680 |
УБПВД-ВЦ-10-250 УХЛ4 | 740 | |||
УБПВД-ВЦ-10-400 УХЛ4 | 750 | |||
УБПВД-ВЦ-10-630 УХЛ4 | 1700 | 2300 | 940 | |
УБПВД-ВЦ-10-800 УХЛ4 | 950 | |||
УБПВД-ВЦ-10-1250УХЛ4 | 1200 | 1130 |
2.2 Устройства серии УБПВД-С
Тип устройства | Номинальное напряжение (линейное), кВ | Максимальная мощность запускаемого двигателя, кВт | Номиналь-ный ток, А | Максимальный ток главных цепей в течение не более 60 с, А |
УБПВД-С-6-125 УХЛ4 | 6 | 1000 | 125 | 200 |
УБПВД-С-6-250 УХЛ4 | 2000 | 250 | 400 | |
УБПВД-С-6-500 УХЛ4 | 4000 | 500 | 800 | |
УБПВД-С-6-800 УХЛ4 | 6300 | 800 | 1280 | |
УБПВД-С-6-1000 УХЛ4 | 10000 | 1000 | 1600 |
Тип устройства | Длина, мм | Глубина, мм | Высота, мм | Масса, не более, кг |
УБПВД-С-6-125 УХЛ4 | 1500 | 1200 | 2300 | 830 |
УБПВД-С-6-250 УХЛ4 | 860 | |||
УБПВД-С-6-500 УХЛ4 | 900 | |||
УБПВД-С-6-800 УХЛ4 | 1700 | 2000 | ||
УБПВД-С-6-1000 УХЛ4 |
3. СВЕДЕНИЯ О РАЗРАБОТЧИКЕ И МЕСТЕ ИЗГОТОВЛЕНИЯ
Изделие разработано и изготавливается в ОАО "Всероссийский научно-исследовательский институт релестроения с опытным производством" г. Чебоксары.
4. СВЕДЕНИЯ О ПРАВОВОЙ ОХРАНЕ ОСНОВНЫХ УЗЛОВ ИЗДЕЛИЯ (НАЛИЧИЕ ПАТЕНТОВ, НОУ-ХАУ И Т. Д.)
На изобретение имеются патенты: 2380816, 2407125, 2421874, 2421866, 37442, 2009611960, 2009613999, 2010610299, 2010611453, 2010611452, 2010613589, 2010613586, 2011611183, 2011611152, 2011611184, 2011611182, 2011612469, 2012611759.

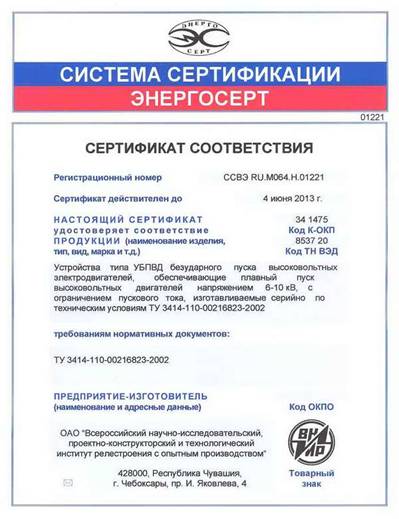

На изделие получен сертификат соответствия требованиям ТУ.
5. КОНТАКТНЫЕ ТЕЛЕФОНЫ, ФАКС И АДРЕС ЭЛЕКТРОННОЙ ПОЧТЫ
Россия, 428024, Чувашская Республика, г. Чебоксары,
тел. +7 (8352) 39-00-10, 39-00-12
факс +7 (8352) 39-00-01
E-mail: *****@***ru; *****@***ru, www. abs-vniir. ru
Контактное лицо:
,
6. ВРЕМЯ ПОЯВЛЕНИЯ ИННОВАЦИОННОЙ ИДЕИ, ПЕРВОГО ОПЫТНОГО ОБРАЗЦА И ЗАПУСКА ПРОДУКЦИИ В СЕРИЙНОЕ ПРОИЗВОДСТВО
Начало разработки серии УБПВД-В 1998 г
Окончание разработки серии УБПВД-В 2000 г
Первый опытный образец серии УБПВД-В 2000 г
Запуск в серийное производство серии УБПВД-В 2001 г
Начало разработки серии УБПВД-С 2000 г
Окончание разработки серии УБПВД-С 2002 г
Первый опытный образец серии УБПВД-С 2003 г
Запуск в серийное производство серии УБПВД-С 2004 г
Начало разработки серии УБПВД-ВЦ 2005 г
Окончание разработки серии УБПВД-ВЦ 2007 г
Первый опытный образец серии УБПВД-ВЦ 2007 г
Запуск в серийное производство серии УБПВД-ВЦ 2008 г
Начало разработки серии УБПВД-ВМ 2007 г
Окончание разработки серии УБПВД-ВМ 2009 г
Первый опытный образец серии УБПВД-ВМ 2009 г
Запуск в серийное производство серии УБПВД-ВМ 2010 г
7. ХАРАКТЕРИСТИКИ ИННОВАЦИОННОЙ ПРОДУКЦИИ В СРАВНЕНИИ С ИМЕЮЩИМИСЯ АНАЛОГАМИ
7.1 Концепция систем безударного (плавного) пуска.
С целью снижения затрат разработана и успешно реализована в большом количестве проектов концепция систем безударного пуска (СБП) нескольких электродвигателей, подключенных к одной или нескольким секциям шин от одного устройства безударного плавного пуска (УБПВД). СБП позволяет осуществлять как прямой, так и поочередный безударный пуск любого выбранного электродвигателя под управлением контроллера. Специалистами было введено в эксплуатацию более 300 СБП на различных объектах Заказчика. Система безударного пуска позволяет обеспечить:
• поочередный плавный пуск практически неограниченного количества агрегатов;
• уменьшить пусковые токи электродвигателей;
• улучшить условия эксплуатации токоподводящего электрооборудования;
• рациональное и экономичное использование оборудования.
Применение СБП дает существенную экономию по сравнению с вариантом запуска каждого электродвигателя от индивидуального устройства УБПВД. Например, при запуске 4-х электродвигателей использование СБП обеспечивает сокращение затрат на плавный пуск одного электродвигателя почти в 3 раза.
Система безударного пуска высоковольтных электродвигателей состоит из следующих основных частей:
• Шкаф устройства безударного пуска – УБПВД:
- с фазовым управлением (УБПВД-ВЦ, УБПВД-ВМ),
- с частотным управлением (УБПВД-С).
• Шкафы силовой коммутационной аппаратуры для поочередного подклучения нескольких агрегатов к одному устройству безударного пуска:
- с вакуумными выключателями (ШКА),
- с управляемыми разъединителями (ШРВУ).
• Шкаф контроллера (ШК) для УБПВД-ВЦ, УБПВД-С. (Устройство УБПВД-ВМ имеет встроенный контроллер и не требует шкафа контроллера).
• Пульт управления (по выбору заказчика):
- графический дисплей с сенсорной панелью управления на базе планшетного компьютера;
- персональный компьютер.
По желанию заказчика ВНИИР может предложить типовые решения СБП со 100% резервированием - в состав СБП входит 2 устройства безударного пуска по схеме работы: «Основной-Резервный» или разделением по работе на 1 и 2 секции шин.
7.2 Особенности серии УБПВД-ВМ
УБПВД-ВМ серия устройств плавного пуска нового поколения. Эта серия являются функциональным аналогом устройств серии УБПВД-ВЦ и отличается применением новой высококачественной цифровой системы управления и улучшенными потребительскими свойствами.
Устройства сконструированы с использованием концепции «распределенной системы» и состоят из четырех интеллектуальных модулей: модуля центрального процессора и трех контроллеров фаз, связанных с центральным процессором по оптическим каналам и обеспечивающих управление тиристорами каждой из фаз. Достоинствами такого построения является значительно возросшие надежность и живучесть системы. Поскольку все модули обладают как средствами самодиагностики, так и способностью контролировать адекватность сигналов своих «соседей», отказ любого модуля легко обнаруживается, и принимаются меры по предотвращению возникновения аварийного процесса. Например, даже в случае разрушения модуля центрального процессора во время процесса запуска электродвигателя – это не приведет к возникновению аварийных режимов в силовой части устройства, поскольку в течение 20 мс тиристоры отключаются уцелевшими модулями распределенной системы.
Построение систем безударного пуска на базе УБПВД-ВМ не требует отдельного шкафа контроллера, поскольку его функции реализованы в логике работы самого устройства УБПВД-ВМ.
Устройство использует оптоволоконные связи для передачи сигналов управления.
Подробное описание всех возможностей представлено в каталоге «Электроприводная техника», выложенного на сайте .
8.ФОТОГРАФИИ КОНКРЕТНОГО ОБЪЕКТА (1-2 СНИМКА)

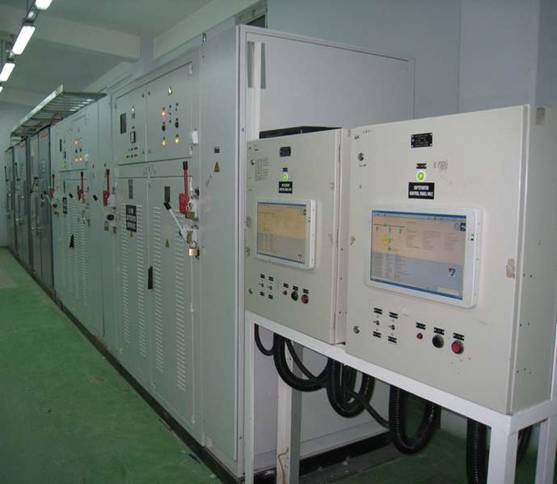

месторождение "Северные Бузачи", насосная БКНС-79

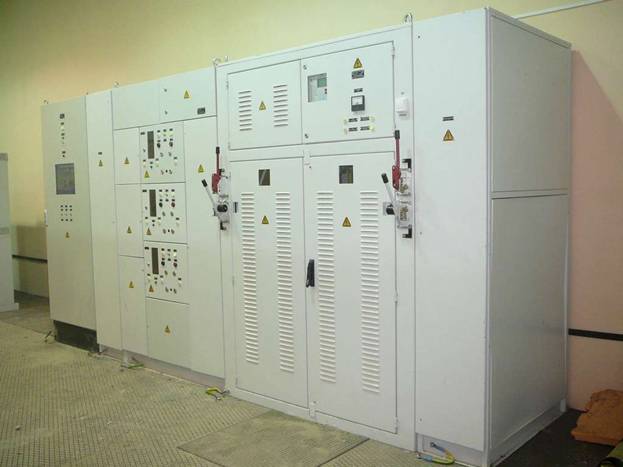

Компрессорная станция ГТЭС Тевлинско-Руссинского месторождения

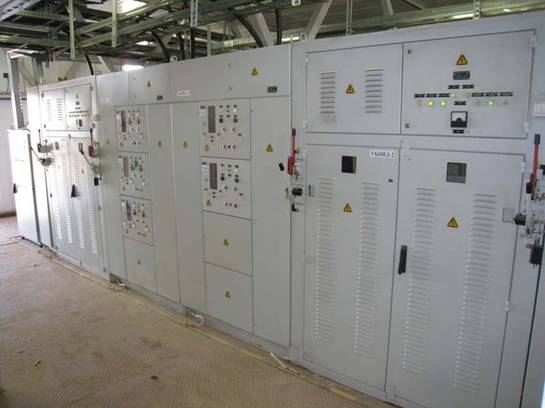

Ашинский металлургический завод, компрессорная станция

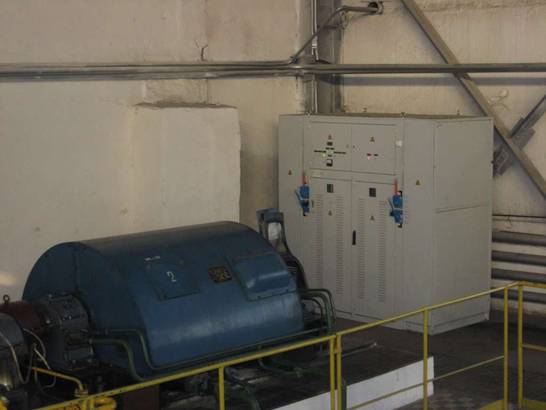

Компрессорная станция металлургического комбината «ММК-Атакаш», Турция
