Тема урока: Конструкции диван-кровати. Конструкция столярных стульев. Крепежные детали и соединения стульев.
Цели урока:
Образовательная: познакомить учащихся с конструкцией диван-кроватей. Конструкцией столярных стульев. Крепежных деталей и соединений стульев.
Развивающая: развивать у учащихся технические знания;
Воспитательная: воспитывать у учащихся внимательность и аккуратность в работе.
Тип урока: комбинированный.
Методы обучения: устный опрос, беседа, рассказ, демонстрация наглядных пособий, показ приемов работы учителем, практическая работа.
Оформление доски: тема урока: новые слова и сочетания (ведущее и ведомые звенья, передаточное отношение, суппорт, лимб, пиноль.
Ход урока
I. Организационно – подготовительная часть.
Приветствие учителя, контроль посещаемости, назначение дежурных, проверка готовности к уроку, сообщение темы и цели урока.
В зависимости от механизма трансформации все диваны можно разделить на следующие категории:
1. Диваны, которые раскладываются («Книжка», «Клик-кляк» и т. д.)
2. Диваны, которые разворачиваются («Аккордеон», «Французская раскладушка», «Американская раскладушка» и т. д.)
3. Диваны, которые выдвигаются или выкатываются («Дельфин», «Еврокнижка» и т. д.)

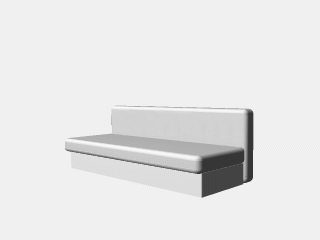

Выкатной диван
Считается, что выкатная модель является самой надежной и долговечной, поскольку ее механизм рассчитан на частые трансформации. Все, что необходимо сделать для того, чтоб разложить диван – это потянуть за ремешок, находящийся под сиденьем. Передняя часть в этом случае выедет вперед, а спинка займет ее место.
Достоинства:
§ надежность и долговечность (возможность эксплуатации более 10 лет);
§ компактность в сложенном виде;
§ возможность получение большого спального места.
Механизм «аккордеон»
Диваны с механизмом трансформации «аккордеон» складываются и раскладываются по принципу гармошки.
Необходимо поднять сиденье до щелчка, а затем выдвинуть его вперед до полного раскладывания дивана. К слову, сегодня существуют модели, в которых сиденье выезжает вперед автоматически, то есть его не нужно выдвигать.
Достоинства:
§ высокое и широкое спальное место;
§ компактность в собранном виде;
§ возможность комплектации дивана отсеками для белья.
Недостатки:
§ для трансформации требуется много свободного пространства в комнате.
Механизм «дельфин»
Механизм трансформации «дельфин» чаще всего используется в угловых диванах.
Для того чтобы его разложить, необходимо взяться за потайной ремешок, расположенный под сиденьем, и выдвинуть последнее вперед. Под сиденьем в специальном блоке находится вторая часть спального места дивана. При раскладывании обе части оказываются на одной высоте и составляют спальное место.
Достоинства:
§ ровная поверхность;
§ большая площадь спального места;
§ предельно простой механизм трансформации.
Недостатки:
§ низкая надежность при использовании некачественной древесины для создания механизма дивана.
Механизм «еврокнижка»
Диван с механизмом трансформации «еврокнижка» сегодня можно по праву считать одним из самых популярных, прочных, надежных и долговечных. К тому же, разложить его сможет даже ребенок.
Для этого необходимо вытянуть или выкатить вперед сиденье и перевести спинку в горизонтальное положение, опустив ее на образовавшееся свободное место. Готово!
Достоинства:
§ простота трансформации;
§ ровная поверхность спального места;
§ большая площадь спального места;
§ возможность установки дивана вплотную к стене, что позволяет сэкономить пространство в комнате;
§ наличие более вместительных отсеков для хранения белья за счет того, что они занимают все свободное пространство под сиденьем дивана.
Недостатки:
§ жесткая спинка (более мягкая ее часть переворачивается при трансформации и составляет спальное место).
Кстати, указанную проблему можно легко решить, используя подушки, которые могут стать прекрасным дополнением к общему интерьеру.
§ на паркете или пушистом ковре ножки сиденья могут «ездить» по полу.
Американская раскладушка (Sedaflex)
Механизм трансформации «американская раскладушка» имеет два сложения и достаточно толстый матрац. Для трансформации необходимо потянуть механизм вверх и на себя, после чего установить диван на опорные ножки. В это же время раскладной подголовник принимает горизонтальное положение.
Достоинства:
§ более прочный механизм (по сравнению с французской раскладушкой);
§ не требуется снимать мелкие элементы перед трансформацией дивана в кровать;
§ более толстый матрац;
§ подходит для регулярного использования.
Недостатки:
§ отсутствие отсека для хранения постельного белья;
§ неровная поверхность;
§ ограничение в нагрузках (в зависимости от типа, диван может выдерживать только определенный вес);
§ со временем матрац начинает провисать.
Французская раскладушка
Считается, что таким механизмом трансформации чаще всего оснащают самые модные диваны с точки зрения дизайна. Их опора состоит из лат, металлической или ременной сетки, сверху которой натягивается тент, изготовленный из прочной ткани. Благодаря этому, конструкция приобретает дополнительную упругость и прочность. Для трансформации необходимо снять с сиденья все мелкие элементы (подлокотники, подушки), потянуть механизм на себя и вверх, после чего развернуть звенья. При таком типе трансформации диван становится на стальные ножки.
Достоинства:
§ компактность;
§ большое спальное место;
§ возможность заменить сломанный механизм, так как обычно такие диваны производятся по единой технологии.
Недостатки:
§ неровная поверхность;
§ быстрый износ механизма, из-за чего диван нельзя трансформировать в кровать очень часто;
§ отсутствие бельевого отсека;
§ необходимость постоянно снимать подушки, подлокотники и другие мелкие элементы при раскладывании дивана.

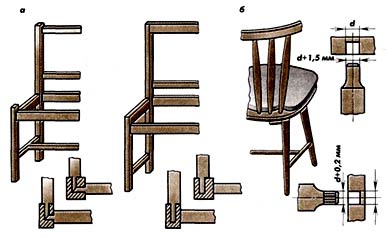

Типичные столярные стулья по конструкции подразделяются на два основных вида: у которых бруски задних ножек переходят в вертикальные бруски спинок, т. е. с цельными задними ножками (рис. 1 а), и у которых задние ножки и вертикальные бруски спинок состоят из разных деталей. Последние называют стульями с подсадными ножками (рис. 1 б).
|
|

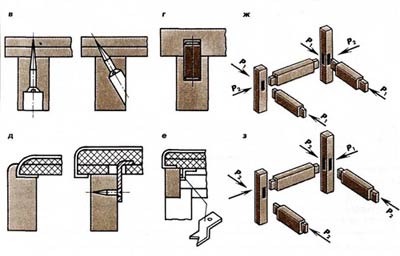

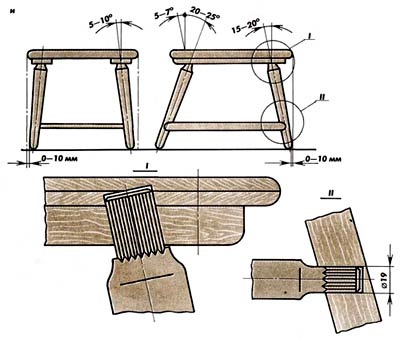

Рис. 1. Конструкции и схемы сборки столярных стульев: а — с цельными задними ножками; б — с подсадными ножками; в — е — способы крепления соединений; ж — з — схемы последовательности сборки стула с цельными задними ножками; и - углы наклонов ножек и спинки в стульях с подсадными ножками. | |
|
|
Столярные стулья в основном изготавливают с проножками. Прочность стульев с проножками в среднем на 50% выше по сравнению со стульями тон же конструкции, но у которых отсутствуют проножки. Наличие только боковых проножек значительно увеличивает прочность стула и, следовательно, срок его эксплуатации.
Прочность столярных стульев во многом зависит от правильного выбора размеров шиповых соединений и сечений деталей стула. Во всех случаях для увеличения площади склеивания длина и ширина шипов должны быть по возможности наибольшими. Шип должен плотно входить в гнездо и иметь форму гнезда.
У стульев, передняя царга которых находится на одном уровне с боковыми царгами, площадь склеивания шипов меньше, чем у стульев с опущенной передней царгой. При соединении подсадных ножек стульев круглый цельный шип обжимают в специальном приспособлении.
Для столярных стульев из древесины твердых лиственных пород минимальные размеры квадратных ножек в сечении 28x28 мм, прямоугольных ножек 22x40 мм, царг 22x50 мм. При изготовлении столярных стульев из древесины хвойных пород минимальные размеры квадратных ножек в сечении 40x40 мм, прямоугольных 30x45 мм, царг 30x60 мм. Диаметр подсадных ножек 35 мм.
Сиденья столярных стульев изготавливают щитовыми и рамочными, каждое из которых может быть жестким и мягким.
Щитовые сиденья обычно выполняют из древесностружечных плит, фанеры, массива древесины. Толщина сидений — 10—16 мм. Глубина сидений (расстояние от передней кромки сиденья до задней ножки стула) 360 — 450 мм. Рамочные сиденья применяют в тех случаях, когда надо сформировать гибкие или эластичные основания.
В зависимости от способа установки сиденья делают накладными, накладываемыми на царги, либо вкладными, устанавливаемыми между царгами или вкладываемыми в четверть, отобранную в царгах. Во многих случаях установка сиденья может быть комбинированной.
Накладные сиденья толщиной не менее 10 мм крепят шурупами (рис. 1 в), которые завинчивают со стороны кромки или внутренней пласти царг. Накладные сиденья толщиной 5—6 мм крепят шурупами с полупотайной головкой, которые ввинчивают с наружной поверхности сиденья. Соединение на шкантах (рис. 1 г) применяют в тех случаях, когда основанием сиденья служит рамка или плита. Соединение на клею (рис. 1 д) рекомендуется для вкладных сидений. Соединение, показанное на рисунке 1 е, выполнено металлическими скобами.
