Шаблон крепежных отверстий дозатора (масштаб 1:1)

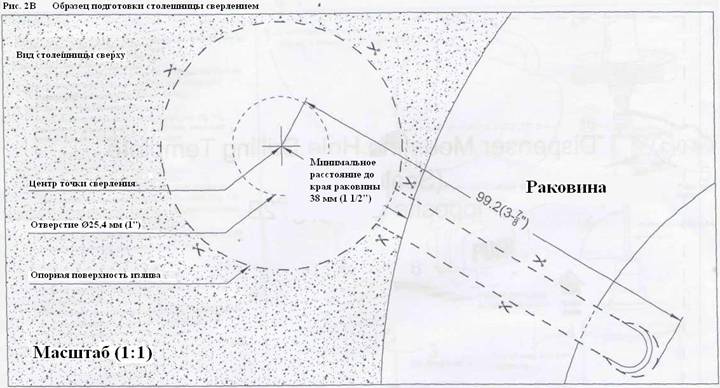

Шаблон крепежных отверстий дозатора (масштаб 1:1). Противоположная сторона. Рис. 2B

5.Установка блока управления:

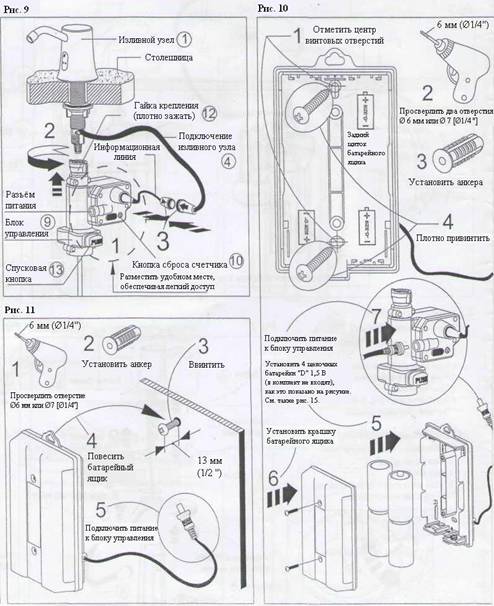

5-1. Процедура установки (рис. 9).

1 .Убедиться, что пространство вокруг кнопки снятия мыльного бачка (13) и кнопки сброса счетчика свободно для осуществления работ.

2. Отрегулировать положение, а затем затянуть крепежную гайку для фиксации блока управления на корпусе излива.

3. Подключить линию связи (4) изливного узла к блоку управления.

6. Установка батарейного ящика:

6-1. Правильная полярность (рис. 15).

Убедиться в правильной полярности при установке батареек.

6-2.Настенный монтаж (рис. 10).

1. Отметить винтовые отверстия при помощи заднего щитка.

2. Просверлить два отверстия Ø 6 мм или Ø 7 [Ø1/4"].

3. Установить анкера.

4. Плотно зажать задний щиток.

5. Установить 4 шт. щелочных батарейки "D" 1,5 В (рис. 15).

6. Установить крышку батарейного ящика.

7. Подключить линию питания к блоку управления.

6-3. Съемный узел (рис. 11).

1. Просверлить отверстие Ø 6 мм или Ø 7 [Ø1/4"] в удобной точке.

2. Установить анкер.

3. Установить винт, частично оставить его снаружи.

4. Повесить батарейный ящик на шуруп.

5. Подключить линию питания к блоку управления.

4.Установка изливного узла:

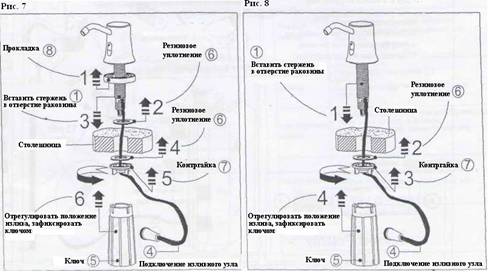

4-1. Прокладка нужна (рис. 7).

1. Установить прокладку, использовать

штифты и пазы.

2. Сначала установить резиновое уплотнение.

3. Установить корпус излива в отверстие

счетчика.

4. Установить второе резиновое уплотнение.

5. Установить гайку раковины.

6. Отрегулировать угол излива (рис. 6)

и затянуть вручную прилагаемым ключом.

4-2. Прокладка не нужна (рис. 8).

1. Установить корпус излива в отверстие

счетчика.

2. Установить резиновое уплотнение.

3. Установить гайку раковины.

4. Отрегулировать угол излива (рис. 6) и

затянуть вручную прилагаемым ключом.

Инструкция по установке и эксплуатации автоматического встраиваемого дозатора

1. Технические условия:

Объем бачка для мыла	1600 мл (54 ун.)
Тип батарей DC 6V	Щелочные батареи 4 шт. «D» 1,5 В
Диапазон чувствительности	Авторегулировка
Рабочая температура	4°C~40°C (39°F~104°F)
Время срабатывания	0,5 - 1 сек.
Объем мыла	1—2 мл (0,03 ун-0.067 ун)
Вязкость	2000-3500 мПа (МАКС. 3500 сантипуаз)

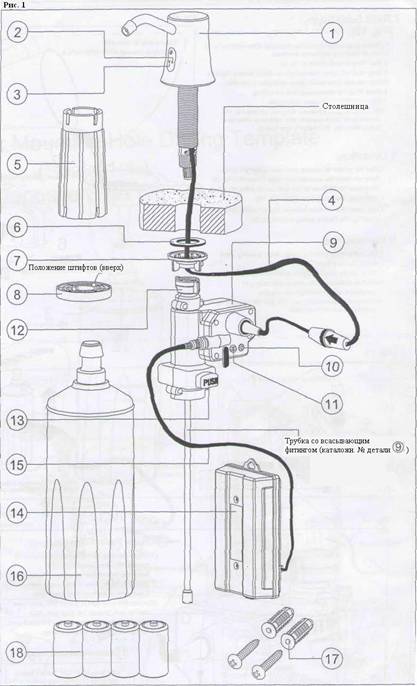

2. Перечень узлов и элементов по рис. 1

	№	Описание	Кол-во
	1	Узел излива
	2	Светодиодный индикатор низкого напряжения (красный)	1
	3	Светодиодный индикатор низкого уровня мыла (синий)
	4	Подключение излива
	5	Ключ для затяжки элемента (7) гайки раковины	1
	6	Резиновая прокладка	2
	7	Гайка раковины	1
	8	Прокладка (добавляет 10 мм высоты) поставляется на заказ	1
	9	Блок управления
	10	Кнопка сброса счетчика мыла (оранжевая) (обнулять после каждой дозаправки)
	11	Датчики регулировки счетчика 800 циклов (бачок 1600 мл) ВКЛ/ВЫКЛ. индикатора низкого уровня мыла (см. рис. 14)	1
	12	Гайка крепления блока управления
	13	Кнопка снятия мыльного бачка
	14	Батарейный ящик
	15	Кабель подключения батарейного ящика	1
	16	Мыльный бачок, перезаряжаемый	1
	17	Комплект винтов и анкеров M4x19; отверстие Ø7	2 компл.
	18	Необходимые щелочные батарейки «D» 1,5 В PC1300 Duracell Procell (поставляются на заказ)	4
3. Установка 3-1. Замена дозатора. A.  Заменить устаревшие компоненты. B.  Очистить зону. C.  Убедиться, что отверстие достаточно большое С-1. Если недостаточно большое – увеличить до Ø25,4 (1”) C-2. Если отверстие превышает Ø44,5 (1-3/4“), использовать переходную втулку D.  Перейти к пункту 3-3.	3-3. Определение необходимости использования прокладки (параграф 8). A.  Если наружная часть раковины выше столешницы на 10 мм (3/8”), необходимо использовать прокладку (рис. 4). B.  Если высота раковины находится в пределах 10 мм (3/8”) выше уровня установки дозатора, прокладка не нужна (рис. 5) Рис.2А

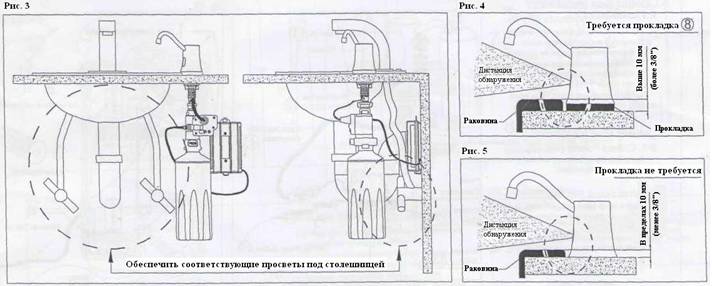

3-2. Установка нового дозатора. A.  Выбрать подходящее расположение (рис. 2-А), вырезать и установить монтажный шаблон (рис. 2В) в точку сверления. (Обеспечить наличия пространства сверху и снизу столешницы, как показано на рис. 3). B.  Просверлить отверстие Ø25,4 мм сверху столешницы. C.  Очистить зону вокруг отверстия.

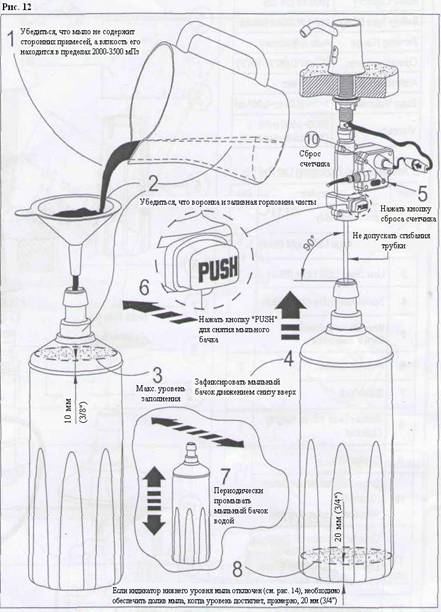

7. Дозаправка мыла: (рис. 12).

1. Убедиться, что мыло не содержит сторонних примесей (вязкость 2000-3500 мПа).

2. Убедиться, что воронка и заливная горловина очищены.

З. Макс. уровень заливки указан на рис. 12.

4. Мыльный бачок фиксируется движением снизу вверх. Избегать сгибания трубки.

5. Нажать кнопку сброса счетчика (необходимо обнулять счетчик после каждой дозаправки).

6. Нажать кнопку PUSH для снятия мыльного бачка.

7. Периодически промывать мыльный бачок водой.

8. Если индикатор нижнего уровня бачка отключен (см. рис. 14), необходимо обеспечить регулярную проверку и дозаправку мыла, если уровень достигает, примерно, 20 мм (3/4") от поверхности дна.

8. Эксплуатация:

1. Включить систему, расположив руки под изливом. Мыло будет автоматически подано в течение 1 секунды (рис. 13) (В первый раз выполнить 10-20 циклов для прокачки трубки).

2. Долить мыло, если его уровень низкий (рис. 12).

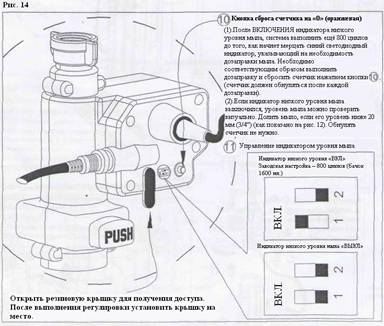

3. Светодиодный индикатор низкого уровня мыла может иметь положение ВКЛ. и ВЫКЛ. (см. рис. 14). Согласно заводским настройкам он находится в положении ВКЛ.

9. Обслуживание:

1. Для чистки использовать мягкую влажную ткань. Избегать прямого попадания воды на систему.

2. Крышку датчика протирать осторожно. Избегать условий возникновения царапин крышки.

Проблема	Диагностика и устранение неисправности
Красный индикатор не работает.	Проверить правильность установки батарей. Заменить батарейки с низким зарядом. Крышка датчика заблокирована или грязная. Осторожно очистить крышку датчика
Красный индикатор постоянно светится.	Низкий заряд батарей. Заменить батареи.
Красный индикатор мерцает	•  Датчик определяет объект. •  Устранить объект, вызывающий ложное срабатывание. •  Поломка системы: обратитесь к продавцу.
Синий индикатор мерцает	•  Низкий уровень мыла. •  Нажать кнопку сброса счетчика (10). •  Долить мыло •  Поломка системы: обратитесь к продавцу
Малый объем дозировки	•  Снять и прочистить мыльную трубку и наконечник. Повторно установить. •  Проверить уровень вязкости мыла. •  Поломка системы: обратитесь к продавцу.
Нет дозировки	•  Повторно установить все кабеля. Проверить уровень мыла, (убедиться, что напряжение батареек выше 5,4 В) •  Поломка системы: обратитесь к продавцу.
Проблема не описана выше.	• Обратитесь к продавцу.

3. Заменять батарейки ровно каждый год с момента установки или раньше, если это понадобится.

4. При подключении питания, светодиодный индикатор красного цвета будет мерцать четыре раза для подтверждения сброса/готовности системы.

10. Поиск и устранение неисправностей
