КОМИТЕТ ПО НАУКЕ И ВЫСШЕЙ ШКОЛЕ

Санкт-Петербургское государственное бюджетное профессиональное образовательное учреждение

«Промышленно-экономический колледж»

(СПб ГБПОУ «ПЭК»)

Заочное отделение

Специальность 21.02.05 «Земельно-имущественные отношения».

Практическая работа

по дисциплине

«МДК. 03.01 Геодезия с основами картографии и картографического черчения».

Выполнил студент группы 53604

Санкт-Петербург

2017г.

Оглавление

Задача № 1. Прямая геодезическая задача. 1

Задача № 2. Обратная геодезическая задача. 3

Задача № 3. Вычисление полигонометрического хода 2 разряда. 4

Задача № 4. Уравнивание нивелирного хода четвёртого класса. 6

Задача № 5. Обработка журналов наблюдений. 7

Задача № 6. Решение задач по топографической карте. 11

Задача № 1. Прямая геодезическая задача

Дано: координаты исходного пункта А - хА и уА, дирекционный угол α и расстояние d до определяемого пункта.

Необходимо: составить схему расположения пунктов в координатах и масштабе и вычислить координаты определяемого пункта В.

Вариант:

№

α

d

ХА

УА

0

231° 00' 03"

2310.56 м

23456,00 м

23456,00 м

Решение:

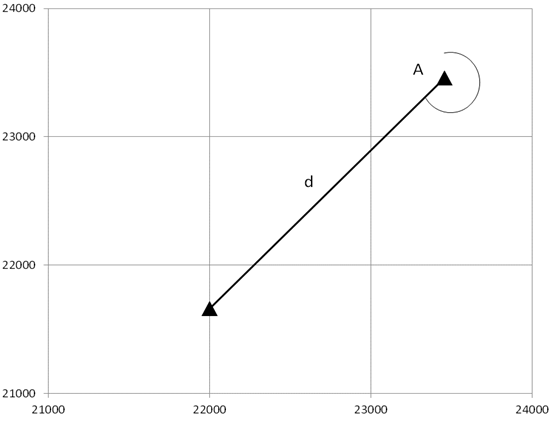

Схема расположения пунктов.

α


В



№

дейст.

Обозна-

чения

Значения

№

дейст.

Обозна-

чения

Значения

1

хА

23456,00 м

6

Sin α

-0,777155

2

уА

23456,00 м

7

Δx

-1454,06 м

3

α

231° 00' 03"

8

Δу

-1795,66 м

4

d

2310,56 м

9

хВ

22001,94 м

5

Cos α

-0,629309

10

уВ

21660,34 м


Задача № 2. Обратная геодезическая задача

Дано: координаты точек хВ, уВ, хС, уС.

НЕ нашли? Не то? Что вы ищете?

Необходимо: составить схему расположения пунктов в координатах и масштабе и вычислить дирекционные углы αВС и αСВ и расстояние между пунктами d.

Вариант:

№

ХВ

УВ

ХС

УС

*

22001,94 м

21660,34 м

22567,89 м

22567,89 м

* значения координат пункта В берутся как результат решения предыдущей задачи

Схема расположения пунктов.


№

дейст.

Обозна-

чения

Значения

№

дейст.

Обозна-

чения

Значения

1

xB

22001,94 м

8

Δх/d

+0,529142

2

yB

21660,34 м

9

α'BC 1

58° 03' 09"

3

xC

22567,89 м

10

Δу/d

+0,848533

4

yC

22567,89 м

11

α'BC 2

58° 03' 09"

5

Δx

+565,95 м

12

четверть

I

6

Δy

+907,55 м

13

αBC

58° 03' 09"

7

d

1069,56 м

14

αCВ

238° 03' 09"

Задача № 3. Вычисление полигонометрического хода 2 разряда

Дано: координаты начального и конечного исходных пунктов, дирекционные углы примычных направлений, значения измеренных углов поворота и длин сторон хода.

Необходимо: составить схему хода в координатах и масштабе, обработать полигонометрический ход с использованием приближённого уравнивания.

Вариант:

β1

β2

β3

β4

d1

d2

d3

142° 25' 48"

204° 13' 51"

111° 03' 19"

168° 44' 10"

248.34 м

176.69 м

319.21 м

№

хВ (м)

уВ (м)

хС (м)

уС (м)

αАВ

αСD

0

23564,17

11561,71

23988,76

12059,48

100° 32' 11"

6° 59' 25"

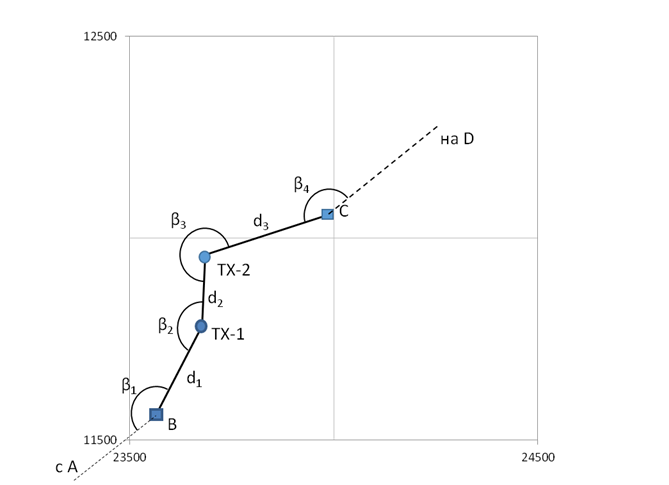

Схема проложения полигонометрического хода 2 разряда от точки В до точки С

Пункт

β

° ' "

α

° ' "

d (м)

Δх (м)

Δу (м)

х (м)

у (м)

А

+1

100 32 11

В

142 25 48

-0,03

+0,04

23564,17

11561,71

+1

62 57 58

248,34

112,88

221,21

ТХ-1

204 13 51

-0,02

+0,03

23677,02

11782,95

+1

87 11 47

176,69

8,64

176,48

ТХ-2

111 03 19

-0,03

+0,05

23685,64

11959,46

+1

18 15 05

319,21

303,15

99,97

С

168 44 10

23988,76

12059,48

6 59 13

D

∑Δх =

424,67

497,66

= ∑Δу

∑β =

626 27 08

хвыч =

23988,84

12059,37

= увыч

180°·n =

720 00 00

wx =

+0,08

-0,11

= wy

αвыч =

6 59 19

∑d =

744.24

0,14

= wd

αисх =

6 59 25

∑dдоп =

3000

1/5316

= wd/d

wβ =

-6

40"

= wβдоп = 20√n

1/5000

= (wd/d)доп

Задача № 4. Уравнивание нивелирного хода четвёртого класса

Дано: высоты начального и конечного исходных реперов, значения превышений в секциях хода, количество штативов в каждой секции, длина каждой секции.

Необходимо: уравнять нивелирный ход.

Вариант:

№

Нн

Нк

l1

l2

l3

l4

h1

h2

h3

h4

k1

k2

k3

k4

0

98,346

99,238

01,04

0,96

1,22

0,97

+1,567

+0,654

-1,222

-0,076

6

6

9

7

Схема нивелирного хода IV класса

851

Ведомость превышений и высот реперов нивелирования IV класса

№ секции

Вид и номер

нивелирного

репера,

тип центра

Местоположение

нивелирного

знака

Расстояние

в км

Число штативов (k)

Измеренное превышение

h, м

Поправка за уравнивание, мм

Уравненное превышение

hур, м

Высота, м

между реперами

от начального репера

Гр. реп. 362

56 метров южнее

0,00

98,346

1

тип 160

блок-поста № 32

1,04

6

1,567

-8

1,559

Вр. реп. 1

У южного угла

1,04

99,905

2

кованый гвоздь

столовой

0,96

6

0,654

-7

0,647

Вр. реп. 2

Слева при входе

2,00

100,552

3

валун с насечк.

в парк

1,22

9

-1,222

-9

-1,231

Вр. реп. 3

Перед входом в

3,22

99,321

4

дюбель в асф.

гараж

0,97

7

-0,076

-7

-0,083

Гр. реп. 412

120 метров севе-

4,19

99,238

тип 160

нее ж/д переезда

0,892

Итого по линии L =

4,19

28

 0,923

Разность высот исходных реперов Нк - Нн = +0,892 м

Полученная невязка w = +31 мм

Допустимая невязка wдоп. = 20 √L = 41 мм

Поправка на 1 км хода - w/L = -7,4 мм

Задача № 5. Обработка журналов наблюдений

Дано: страницы журналов наблюдений отдельного угла, круговых приёмов, зенитного расстояния, длины линии.

Необходимо: обработать результаты наблюдений с выводом средних значений, длину линии привести на плоскость в проекции Гаусса-Крюгера.

Вариант:

Направления

Вариант 0

лимб

а1

а2

ТХ-1(1)

0° 00'

25

27

180 00

34

34

ТХ-2(1)

128 53

43

44

308 53

55

56

ТХ-1(2)

90 12

00

59

270 12

10

11

ТХ-2(2)

219 05

26

28

39 05

37

38

а) обработка страницы журнала измерения отдельного угла

Название

направлений

Круг

Отсчёты по

штрихам

лимба

° '

Отсчёты по

микрометру

а1+а2

2

Л+П

2

Значение

направлений

а1

а2

Л

Приём I

П

ТХ-1

Л

0 00

25

27

26

00' 00"

П

180 00

34

34

34

ТХ-2

Л

128 53

43

44

44

53 00

128° 53' 00"

П

308 53

55

56

56

Л

П

Приём II

ТХ-1

Л

90 12

00

59

30

12 00

П

270 12

10

11

10

ТХ-2

Л

219 05

26

28

27

05 00

128° 53' 00"

П

39 05

37

38

38

Л

П

Среднее

из

двух

приёмов

Л

128° 53' 00"

б) обработка страницы журнала измерения направлений круговыми приёмами.

Вариант:

Направления

Вариант 0

лимб

а1

а2

ТХ-2

90° 01'

31

32

270 01

42

44

ОРП-1

223 54

21

20

43 54

31

33

ТХ-3

290 13

15

17

110 13

28

27

ОРП-2

314 06

00

58

134 06

14

13

ТХ-2

90 01

28

26

270 01

39

40

Название

направлений

Круг

Отсчёты по

штрихам

лимба

° '

Отсчёты по

микрометру

а1+а2

2

Л+П

2

Значение

направлений

а1

а2

0

ТХ-2

Л

90° 01'

31

32

32

01 00

0° 00' 00"

П

270 01

42

44

43

0

ОРП-1

Л

223 54

21

20

20

54 00

46 07 00

П

43 54

31

33

32

0

ТХ-3

Л

290 13

15

17

16

13 00

69 48 00

П

110 13

28

27

28

0

ОРП-2

Л

314 06

00

58

58

06 00

135 55 00

П

134 06

14

13

14

0

ТХ-2

Л

90 01

28

26

27

01 00

------------

П

270 01

39

40

40

Незамыкание Δл = -5" Δп = -4"

в) обработка страницы журнала измерения зенитных расстояний.

Вариант:

Направ-

ления

Вариант 0

лимб

а1

а2

ТХ-2 (1)

90° 01'

31

32

269 58

36

38

ТХ-3 (1)

89 20

11

13

270 39

54

56

ТХ-2 (2)

90° 01'

34

36

269 58

38

40

ТХ-3 (2)

89 20

10

10

270 39

54

56

Название

направлений

Круг

Отсчёты по

штрихам

лимба

° '

Отсчёты по

микрометру

а1+а2

2

Л+П

2

MZ

Значение

направлений

Z

а1

а2

Приём I

ТХ-2,

Л

90° 01'

31

32

32

+30"

91° 00' 30"

верх марки

П

269 58

36

38

37

ТХ-3,

Л

89 20

11

13

12

+30

89 19 30

верх марки

П

270 39

54

56

55

Приём II

ТХ-2,

Л

90° 01'

34

36

35

+0

91 01 00

верх марки

П

269 58

38

40

39

ТХ-3,

Л

89 20

10

10

10

+30

89 19 30

верх марки

П

270 39

54

56

55

Среднее из двух приёмов

ТХ-2

91 00 16

ТХ-3

89 19 30

г)Вычисление длины линии

Вариант:

№

0

Hm

0.234 км

ym

+35 км

z

91° 12' 33"

s1

980.438 м

s2

980.667 м

s3

980.562 м

№

дейст.

Обозна-

чения

Значения

№

дейст.

Обозна-

чения

Значения

1

Hm

0,234 км

9

m

115 мм

2

ym

+ 35 км

10

M

66

3

z

91°12' 33"

11

D

980,337 м

4

s1

980,438 м

12

δH

-0,036 м

5

s2

980,667 м

13

S

980,301 м

6

s3

980,562 м

14

δL

+0,015 м

7

sср

980,556 м

15

d

980,316 м

8

∑v2

26281

16

M/d

1 : 15 000

Задача № 6. Решение задач по топографической карте

Дано: фрагмент топографической карты и названия точек на ней.

Необходимо: определить масштаб карты, определить координаты и высоты точек, расстояние между точками, значения дирекционных углов между точками, построить профиль рельефа между точками.

Вариант:

0

тчк.1

1

тчк.2

2

Описание положения точек:

Точка

Квадрат

(по х - по у)

Описание

№ 1

24-27

Геодезический пункт на горе Долгая

№ 2

24-36

Геодезический пункт на горе Зелёная

Бланк решения задачи:

Задача № 6. Решение задач по карте

№

дейст.

Обозна-

чения

Значения

№

дейст.

Обозна-

чения

Значения

1

по хк

1322,8мм

12

тчк. 2

№ 2

2

по хс

13км

13

Н2

259,4

3

м-б по х

1 : 9828

14

х2

6424638

4

по ук

998,2

15

у2

3336287

5

по ус

10км

16

d к

840,3

6

м-б по у

1 : 10018

17

d м

8338м

7

ср м-б

1 : 9923

18

d огз

9179м

8

тчк. 1

№ 1

19

α1-2 к

86º

9

Н1

211,4

20

α1-2 огз

93º 3' 14''

10

х1

6424149

21

сеч. рель.

10

11

у1

3327121

22

макс.

259

23

мин.

110

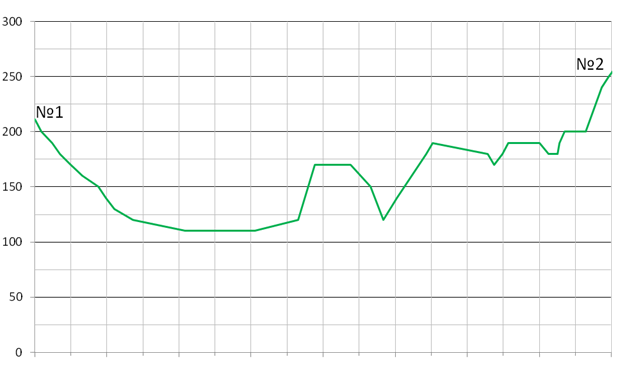

Профиль местности по линии от тчк. № 1 до тчк. № 2
