10.3.1 Одним из методов компенсации динамического блуждающего тока является коррекция потенциалов CIS c изменениями, вызванными динамическим блуждающим током, зарегистрированным стационарным сборщиком данных. Чтобы компенсация была эффективной, потенциалы CIS «структура–электролит» должны точно синхронизироваться со стационарно зарегистрированными потенциалами, такими как при использовании того же временного стандарта (например, «Скоординированного универсального времени» [UTC], обеспечиваемого GPS). Частоты, связанные с теллурическими токами и многими типами динамических блуждающих токов, обычно низкие, меньше 1Гц. Достижение точности, требуемой для коррекции динамических блуждающих токов с существенно более высокими частотами, может быть непрактичной.
10.3.2 Число и расположение статических регистраторов, требуемых для эффективной компенсации ошибки измерения блуждающего тока на секции обследуемого трубопровода, должно определяться квалифицированным специалистом таким, как описано в п.1.3.1, имеющим опыт в CIS и компенсации динамических блуждающих токов.
10.3.3 В зонах активности теллурического тока стационарные сборщики данных обычно соединяются с трубопроводом на интервалах не более 5км.
10.3.4 В зонах динамических блуждающих токов от систем транспорта на постоянном токе (DC), сборщики данных обычно соединяются с трубопроводом на интервалах не более 2км.
10.4 Вычисление величины компенсации
10.4.1 Потенциалы «структура-электролит», скомпенсированные по динамическому блуждающему току, должны четко обозначаться.
10.4.2 Методы компенсации потенциалов «структура-электролит» для измеренных изменений в результате воздействия динамического блуждающего тока, должны определяться квалифицированным специалистом таким, как описано в п.1.3.1, имеющим опыт в CIS и компенсации динамических блуждающих токов.
10.4.3 Методы компенсации потенциалов «структура-электролит» для измеренных изменений в результате воздействия динамического блуждающего тока, должны документироваться и включаться в данные CIS.
СЕКЦИЯ 11: ОБСЛЕДОВАНИЯ ГРАДИЕНТА ПОТЕНЦИАЛА ПОСТОЯННОГО ТОКА НА ПОВЕРХНОСТИ ГРУНТА МЕТОДОМ «ЯЧЕЙКА-К-ЯЧЕЙКЕ» (‘DC Cell-to-cell’)
11.1 Введение
11.1.1 Этот раздел адресован обследованиям градиента потенциала постоянного тока (DC) на поверхности грунта методом «ячейка-к-ячейке», используемым для оценки направления КЗ или коррозионного тока в грунте. Обследования типа «ячейка-к-ячейке» (такие, как традиционный метод DCVG) используются для оценки эффективности покрытия (трубопровода) и описаны в другой публикации [NACE Standard TM0109]. Такие типы обследований обычно пригодны для трубопроводов, которые не обладают электрической непрерывностью, а также для оголенных или неэффективно покрытых трубопроводов. Эти методы обычно не являются единственными при обследовании покрытых трубопроводов.
11.1.2 Существуют два типа обследований градиента поверхностного потенциала, применяемых для идентификации возможных анодных зон на трубопроводе: Обследования с измерением градиентов вдоль трубопровода, и обследования с измерением градиентов по нормали (перпендикулярно) трубопроводу. Оба метода могут выполняться как отдельное обследование, или могут комбинироваться с CIS, как гибридной обследование. Этот раздел адресован отдельным обследованиям градиентов поверхностного потенциала. Гибридным обследованиям адресован Раздел 8 этого стандарта.
11.1.3 Обследование «горячих пятен» есть обследование градиентов поверхностного потенциала методом «ячейка-к-ячейке», измеряющее градиенты потенциала вдоль трубопровода, включающие серию различий потенциала вдоль трубопровода, измеренную между двумя согласованными ЭС (обычно медь/медносульфатными [CSE]) в контакте с землей. Такой тип обследования может применяться для обнаружения подозреваемых анодных состояний на трубе.
11.1.4 Обследование «боковой утечки» (side-drain) есть обследование градиентов поверхностного потенциала методом «ячейка-к-ячейке» с измерением градиентов потенциала по нормали (перпендикулярно) трубопроводу, включающим серию различий потенциала, измеренную между двумя согласованными ЭС (обычно медь/медносульфатными [CSE]) в контакте с землей, с одним ЭС, размещенным прямо над трубопроводом, и другим ЭС, отнесенным (по очереди) по каждую сторону от трубопровода. Такой тип обследования может применяться для обнаружения подозреваемых анодных состояний на трубе и для оценки «чистого» защитного тока, текущего к трубопроводу, чтобы идентифицировать коррозионную активность, вызванную токами в длинной линии.
11.1.5 Если трубопровод имеет систему КЗ, такие обследования могут выполняться с наложенной КЗ для оценки эффективности системы КЗ, или, где это практически допустимо, с отключенной системой КЗ при достаточном времени для деполяризации до естественного состояния, чтобы оценить поведение коррозии до установки системы КЗ, или в течение применения КЗ с (продолжительным) прерыванием.
11.2 Соображения до начала работы
11.2.1 Соображения до начала работы подобны тем, которые перечислены в Разделе 3.
11.3 Приборы и оборудование
11.3.1 Приборы и оборудование подобны тем, которые перечислены в Разделе 4. Обследования градиентов поверхностного потенциала не требует электрического соединения с трубопроводом, поэтому п. п.4.3 и 4.5 не применяются.
11.3.2 Для того, чтобы эти методы были эффективными, должно уделяться особое внимание применяемым ЭС. Поскольку можно ожидать, что измеренные величины градиентов поверхностного потенциала много меньше, чем потенциалы «структура-электролит», ЭС могут требовать более жестких критериев для сбалансирования, чем для обследования CIS. Должны использоваться (более совершенные) электрические схемы регулирования различия между ЭС для более точного их сбалансирования.
11.3.3 Вольтметр должен иметь достаточно малую (чувствительную) шкалу (обычно с диапазоном полной шкалы в 100мВ или меньше) для точных измерений градиентов потенциала. Поскольку можно ожидать, что измеренные величины градиентов поверхностного потенциала много меньше, чем потенциалы «структура-электролит», измеритель может требовать более жестких критериев точности, чем при обследованиях CIS.
11.3.4 Измеритель может присоединяться в каждой полярности, или ячейки (ЭС) могут быть чередующимися (попеременно), но данные должны четко указывать полярность потенциалов по определенной договоренности, а также четко идентифицировать обратимость полярности.
11.4 Минимизация падения IR
11.4.1 Если желательно обследование градиентов поверхностного потенциала с прерыванием, процедура и оборудование подобны тем, которые перечислены в Разделе 5.
11.5 Процедуры обнаружения трубы и маркирования
11.5.1 Процедуры обнаружения трубы и маркирования подобны тем, которые перечислены в Разделе 6. Точное расположение трубы является критичным для обследований градиентов поверхностного потенциала и могут быть необходимы более жесткие критерии для обнаружения трубы и ее маркирования, чем при обследованиях CIS.
11.6 Процедуры обследования «горячих пятен»
11.6.1 Обследование выполняется путем размещения двух ЭС на земле прямо над центральной линией трубы, разделенных (друг от друга) выбранным интервалом, и измерения разницы потенциалов между ними.
11.6.2 Поскольку напряжение между ЭС обычно низкое, контакт каждого ЭС с землей должен быть свободен от листьев, травы, камней и другого мусора. ЭС должны периодически проверяться на баланс и оператор должен подгонять или балансировать запасные части для замены, если это необходимо. Попеременно должно прикладываться обратное напряжение (физически или математически), или измеритель может обнуляться для сбалансирования ЭС. Обследования в зонах динамических блуждающих токов могут выполняться в применением методов, изложенных в Разделе 10.
11.6.3 Интервалы между ЭС должны быть одинаковыми. Интервалы для обследования этого типа не определяются методами, используемыми в п.7.2.1. Уменьшение интервалов обеспечивает лучшее разрешение и более точное обнаружение анодных зон, но снижает магнитуду и, следовательно, точность измерения потенциалов. Подходящий интервал может выбираться путем сбалансирования этих факторов. Интервал в 3м (10 футов) является типичным. Когда обнаруживается обратимый грунтовый градиент (анодное состояние), интервал может быть уменьшен (например, вдвое) и эта зона исследуется повторно для более точного обнаружения анодной зоны.
11.6.4 Тщательное размещение ЭС существенно при использовании обследования поверхности двумя ЭС. Умеренные ошибки измерений вследствие некорректного размещения ЭС могут привести в результате к ошибочной интерпретации данных.
11.6.5 Данные могут регистрироваться в виде подходящего формата, или с применением сборщика данных. Может быть также полезным создать рисунок (эскиз) зоны обследования. Особое внимание должно быть уделено гарантии того, что полярность каждого измерения напряжения зарегистрирована корректно.
11.6.6 Общепринятой договоренностью для определения полярности является то, что передний ЭС в направлении следования, должен присоединяться к положительной клемме прибора (см. рис.3). Такой измеритель должен показывать полярность измеряемого потенциала.

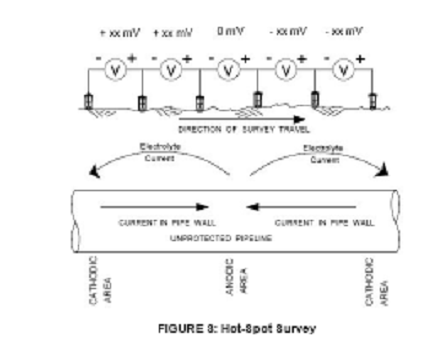

Рис.3: Обследование «горячих пятен»
Примечание: фактические показания обычно 50мВ или меньше. По мере того как проходят анодное состояние в центре рис.3 (при движении слева-направо), обнаруженная полярность меняется от положительной к отрицательной. Такая обратимость полярности указывает на возможное анодное состояние.
11.6.7 Если ЭС размещены как следует, а прибор присоединен как описано, возможное анодное состояние показывается тогда, когда изменяется полярность. Когда полярность измеренной величины изменяется снова, это указывает на возможное катодное состояние (см. рис.3).
11.6.7.1 Подозреваемое анодное состояние указывается посредством изменения полярности показания прибора. Серьезность и степень анодного состояния может далее определяться путем измерения потенциалов «боковой утечки». Такие испытания обычно проводят на обеих сторонах трубы для подтверждения того, что ток покидает линию, и что этот ток не покидает структуру через гальванический анод. Должны выполняться достаточные измерения вдоль трубы с обеих сторон трубопровода для определения пределов анодного состояния.
|
