4-осный вагон-хоппер для торфа, модель 22-473 |

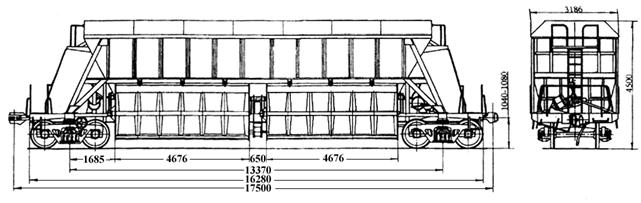

Рис 79 | |
Назначение: для перевозки фрезерного и кускового торфа | |
Номер проекта | 473.00 |
Технические условия | ТУ24.05.249-79 |
Модель вагона | 22-473 |
Тип вагона | - |
Изготовитель | ДВЗ им. Газеты “Правда” |
Грузоподъемность, т | 58 |
Масса тары вагона, т | 25,5 |
Нагрузка: | |
статическая осевая, кН(тс) | 204,82 (20,9) |
погонная, кН/м(тс/м) | 46,7 (4,77) |
Объем кузова, м3 | 110 |
Скорость конструкционная, км/ч | 120 |
Габарит | 1-Т |
База вагона, мм | 13370 |
Длина, мм: | |
по осям сцепления автосцепок | 17500 |
по концевым балкам рамы | 16280 |
Ширина максимальная, мм | 3186 |
Высота от уровня верха головок рельсов максимальная, мм | 4500 |
Количество осей, шт. | 4 |
Модель 2-осной тележки | 18-100 |
Наличие переходной площадки | есть |
То же с ручным тормозом | нет |
Наличие стояночного тормоза | есть |
Количество разгрузочных люков, шт. | 4 |
Размер разгрузочных люков в свету, мм | 4800х2000 |
Угол наклона, град.: | |
пола к горизонту | - |
торцовых стен к горизонту | 60 |
Количество бункеров, шт. | 2 |
Число разгрузочных цилиндров, шт. | 2 |
Необходимое давление воздуха в разгрузочной магистрали, МПа(атм.) | 0,6 (6) |
Год постановки на серийное производство | 1972 |
Возможность установки буферов | нет |
