Инструкция по установке накладки заднего бампера с задним противотуманным фонарем (ЗПТФ).
Для электрического подключения требуется:
1. Снять основной фонарь, открутив две гайки крепления и отсоединив колодку.
2. Демонтируйте крышку нижнего технологического отверстия в кузове.
3. Просверлите в крышке отверстие диаметром 8 мм.

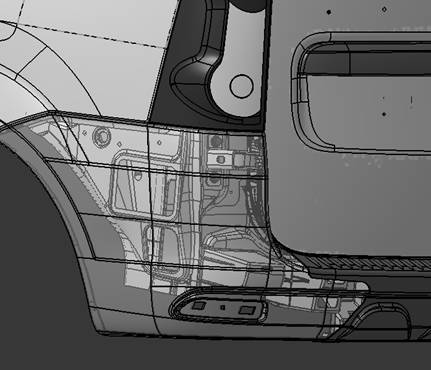

4. Просуньте отрезок провода или проволоки через отверстие в кузове под жгут фонаря (на рисунке показано стрелкой) и найдите его в нижнем технологическом отверстии.
5. Прикрепите провод ЗПТФ к отрезку провода или проволоки в нижнем технологическом отверстии и вытащите через отверстие в кузове под жгут фонаря.
6. Вставьте уплотнитель, который установлен на жгуте проводов ЗПТФ в отверстие в крышке. Установите крышку на место.
7. При подключении заднего противотуманного фонаря рекомендуется отсоединить клемму провода "массы" от аккумуляторной батареи.

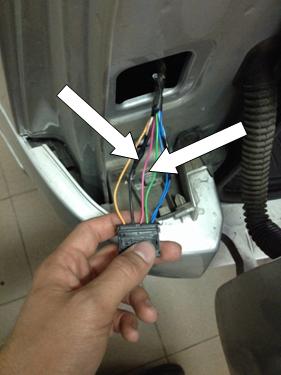

8. Подключите провода заднего противотуманного фонаря к жгуту проводов основного фонаря (согласно цветов проводов).
На ЗПТФ: красный – противотуманный фонарь, черный – масса.
В жгуте проводов основного фонаря: розовый – противотуманный фонарь, черный – масса.
 |
Подсоединение необходимо проводить так, чтобы секция противотуманного огня в основном фонаре была не работоспособна. При подключении по данной схеме автомобиль будет соответствовать требованиям Правил ЕЭК ООН № 48 «Установка устройств освещения и световой сигнализации на автомобиле».
9. Места присоединения проводов хорошо заизолировать.
10. Проверить работоспособность заднего противотуманного фонаря, для этого присоедините аккумулятор и включите ближний свет фар и задний противотуманный фонарь.
11. Для установки накладки заднего бампера с задним противотуманным
фонарем требуется открутить 4 болта сверху и 3 болта снизу.
 |  | |  |
 |  | ||
 | |||
2. Монтажная зона должна быть достаточно чистой. Любая пыль, масло и
другие вещества могут загрязнить кузов или ленту накладки и снизить адгезию
ленты. Накладка должна быть установлена до любых испытаний водой или мойки.
Если это невыполнимо, избегайте мыльных растворов или сурфактантов (ПАВ) в воде,
а так же убедитесь перед монтажом, что поверхность кузова очищена и высушена.
Бампер должен быть очищен подходящим раствором, который удаляет все загрязнения
и не оставляет остатков, не более чем за 10 минут до установки накладки.
Один из применяемых растворов это смесь 50/50 изопропилового спирта и воды.
Для удаления всех загрязнений, может потребоваться сначала протереть растворителем на
основе бензина (убедитесь что это не повредит ЛКП), а затем указанным раствором 50/50.
_ Используйте чистую безворсовую протирочную ткань или одноразовые салфетки.
_ Не применяйте использованную ткань, т. к. она может содержать остатки грязи.
_ Раствор 50/50 изопропилового спирта и воды не должен содержать менее 50% спирта, но может иметь более высокую концентрацию спирта, с условием что поверхность бампера очищена соответствующим образом до того как раствор «выдохся».
_ Не должно быть производственных операций между протиркой бампера и установкой накладки.
3. После мойки, поверхность кузова должна быть высушена с использованием чистой
безворсовой протирочной ткани или одноразовых салфеток (например Kimwipes)
_ Протирочная ткань должна заменяться один раз в час или при видимом загрязнении.
_ Не применяйте использованную ткань, т. к. она может содержать остатки грязи или раствора.
4. Поверхность кузова должна быть нагрета перед установкой накладки.
Рекомендуемая температура бампера 32-38°С.; теплая поверхность способствует адгезии. Следует избегать температуру ниже 27°С и выше 44°С.
12. Установите накладку, тщательно прижмите места прилегания ленты, прикрутите болты на место.
13. Установите основной фонарь обратно на автомобиль.
