Вычислитель объема газа “ГАММА-ФЛОУ“ Руководство по эксплуатации АСОГ.421390.003КЕ (стр. 7 )

-  автомобильным;

-  железнодорожным;

-  воздушным;

-  морским.

Транспортирование вычислителя производится в соответствии с ГОСТ 15150-69.

21.2Условия хранения вычислителя должны соответствовать условиями хранения 1 по ГОСТ 15150-69.

Воздух в помещении не должен содержать пыли, паров, кислот и щелочей, а также газов, вызывающих коррозию.

Транспортирование вычислителей должно осуществляться при отключенных аккумуляторах в блоках БПК и БПП.

При замене литиевой батарейки в вычислителе нужно следовать следующим инструкциям:

-  отключить питание вычислителя;

-  заменить литиевую батарейку;

-  включить питание.

21  ПРЕДПРИЯТИЕ-ИЗГОТОВИТЕЛЬ

ЧНПП “СОФТСЕРВИС”. 61072 ком.302

Тел/, 754-65-87

Сайт: http://www. eltek-ltd.

Приложение А

ФОРМЫ ОТЧЕТОВ

Форма ОГ1-10

Тип контроллера Гамма-Флоу 03

Зав. Номер № 000

Предприятие: ........................

Место установки: .................. Трубопровод № 1

Ведомость учета

потребления природного газа (часовые показания)

(за 01.01.2006)

Дата/время (дд. мм. гг. чч)	Температура газа, °C	Давление газа, Мпа	Объем газа при р. у., м3	Объем газа при н. у., м3	Пауза (чч. мм. сс)
01.01.06 09:00 01.01.06 10:00 - - - - - - - - 02.01.06 07:00 02.01.06 08:00	99,99 99,99 - - - - - - - - 99,99 99,99	9,9999 9,9999 - - - - - - - - 9,9999 9,9999	99999,9 99999,9 - - - - - - - - - - - - 99999,9 99999,9	99999,99 99999,99 - - - - - - - - - - - - 99999,99 99999,99	99.99.99 99.99.99 - - - - - - - - 99.99.99 99.99.99
Среднее	99,99	9,9999	99999,9	99999,99
Сумма				99999,99	99.99.99

Длительность паузы: 00:00:00 (во время паузы учет потребления газа не ведется)

Условно постоянные характеристики (время последнего ввода – 31.12.05 23:59:59)

Pн = 9,9999 кг/м3 , Aco2= 9,9999 % , Аn2= 9,9999 %, Рб = мм рт. ст

Преобразователи давления и температуры

Рпр= 99,99 МПа ТСМ 100М

Основные характеристики счетчика газа

Qмах= 999,99 м3/ч, Qмин= 999,99 м3/ч, Vтек = 99999,9 м3

Дата и время отчёта – 02.01.06 14:00:54

Ответственный за составление ведомости __________________

Руководитель предприятия __________________

Дата сдачи ведомости и подпись принявшего __________________

Форма ОГ1-20

Тип контроллера Гамма-Флоу 03

Зав. Номер № 000

Предприятие: ........................

Место установки: .................. Трубопровод № 1

Ведомость учета

потребления природного газа (суточные показания)

(за 01.2006)

Дата (дд. мм. гг)	Температура газа, °C	Давление газа, Мпа	Объем газа при р. у., м3	Объем газа при н. у., м3	Пауза (чч. мм. сс)
01.01.06 02.01.06 - - - - - - - - 30.01.06 31.01.06	99,99 99,99 - - - - - - - - 99,99 99,99	9,9999 9,9999 - - - - - - - - 9,9999 9,9999	99999,9 99999,9 - - - - - - - - - - - - 99999,9 99999,9	99999,99 99999,99 - - - - - - - - - - - - 99999,99 99999,99	99.99.99 99.99.99 - - - - - - - - 99.99.99 99.99.99
Среднее	99,99	9,9999	99999,9	99999,99
Сумма				99999,99	99.99.99

Длительность паузы: 00:00:00 (во время паузы учет потребления газа не ведется)

Условно постоянные характеристики (время последнего ввода – 31.12.05 23:59:59)

Pн = 9,9999 кг/м3 , Aco2= 9,9999 % , Аn2= 9,9999 %, Рб = мм рт. ст

Преобразователи давления и температуры

Рпр= 99,99 МПа ТСМ 100М

Основные характеристики счетчика газа

Qмах= 999,99 м3/ч, Qмин= 999,99 м3/ч, Vтек = 99999,9 м3

Дата и время отчёта – 02.01.06 14:00:54

Ответственный за составление ведомости __________________

Руководитель предприятия __________________

Дата сдачи ведомости и подпись принявшего __________________

Приложение A

(продолжение)

Форма ОГ1-50

Тип контроллера Гамма-Флоу 03

Зав. Номер № 000

Предприятие: ........................

Место установки: .................. Трубопровод № 1

Ведомость учета

потребления природного газа (суточные показания при Qмин)

(за 01.2006)

Дата (дд. мм. гг)	Объем газа при АС, м3 р. у.	Недостающий объем до Qмин м3 р. у.	Коэффициент коррекции	Недостающий объем м3 с. у.
01.01.06 02.01.06 - - - - - - - - 30.01.06 31.01.06	99,99 99,99 - - - - - - - - 99,99 99,99	9,9999 9,9999 - - - - - - - - 9,9999 9,9999	9,9999 9,9999 - - - - - - - - - - - - 9,9999 9,9999	99999,99 99999,99 - - - - - - - - - - - - 99999,99 99999,99

Сумма

99999,99

Условно постоянные характеристики (время последнего ввода – 31.12.05 23:59:59)

Pн = 9,9999 кг/м3 , Aco2= 9,9999 % , Аn2= 9,9999 %, Рб = мм рт. ст

Преобразователи давления и температуры

Рпр= 99,99 МПа ТСМ 100М

Основные характеристики счетчика газа

Qмах= 999,99 м3/ч, Qмин= 999,99 м3/ч, Vтек = 99999,9 м3

Дата и время отчёта – 02.01.06 14:00:54

Ответственный за составление ведомости __________________

Руководитель предприятия __________________

Дата сдачи ведомости и подпись принявшего __________________

Форма ОГ1-30

Тип контроллера Гамма-Флоу 03

Зав. Номер № 000

Предприятие: ........................

Место установки: .................. Трубопровод № 1

Отчет об аварийных ситуациях

(за 01.2006)

Номер п/п	Пояснения	Начало: Дата, время	Конец: Дата, время
1 2 3 4 .. ..	t p пит. t - - - - - - - -	02.01.06 14:00:54 03.01.06 19:30:35 05.01.06 04:00:51 21.01.06 22:44:13 - - - - - - - -	02.01.06 14:04:34 03.01.06 20:08:52 05.01.06 05:54:22 21.01.06 22:50:32 - - - - - - - -

Дата и время отчёта – 02.01.06 14:00:54

Приложение A

(продолжение)

Форма ОГ1-40

Тип контроллера Гамма-Флоу 03

Зав. Номер № 000

Предприятие: ........................

Место установки: .................. Трубопровод № 1

Отчет о нештатных ситуациях

(за 01.2006)

Номер п/п	Пояснения	Начало: Дата, время	Конец: Дата, время
1 2 3 4 .. ..	t Qmin Qmax. p - - - - - - - -	02.01.06 14:00:54 03.01.06 19:30:35 05.01.06 04:00:51 21.01.06 22:44:13 - - - - - - - -	02.01.06 14:04:34 03.01.06 20:08:52 05.01.06 05:54:22 21.01.06 22:50:32 - - - - - - - -

Дата и время отчёта – 02.01.06 14:00:54

Форма ОГ1-60

Тип контроллера Гамма-Флоу 03

Зав. Номер № 000

Предприятие: ........................

Место установки: .................. Трубопровод № 1

Отчет о вмешательствах оператора

(за 01.2006)

Дата и время ввода	Параметр	Старое значение параметра	Новое значение параметра
1 2 3 4 .. ..	Время Дата Плотность Конст. t - - - - - - - -	14:00:54 03.01.06 0.720 неактивна - - - - - - - -	14:04:34 04.01.06 0.709 20 - - - - - - - -

Дата и время отчёта – 02.01.06 14:00:54

Приложение Б

Протоколы программирования

В протоколе программирования вычислителя исполнения 01 регистрируются:

-  внутренний диаметр измерительного трубопровода, мм;

-  марка материала трубопровода;

-  диаметр отверстия диафрагмы, мм;

-  марка материала диафрагмы;

-  абсолютная эквивалентная шероховатость стенок трубопровода, мм;

-  диапазон измерения температуры, оС;

-  минимальная измеряемая температура, оС;

-  тип термопреобразователя сопротивления;

-  верхний предел преобразователя давления, МПа;

-  верхний предел 1-ого преобразователя разности давления, кПа;

-  верхний предел 2-ого преобразователя разности давления, кПа;

-  верхний предел 3-его преобразователя разности давления, кПа;

-  минимальный перепад давления 1-ого преобразователя, кПа;

-  минимальный перепад давления 2-ого преобразователя, кПа;

-  минимальный перепад давления 3-ого преобразователя, кПа;

-  зона чувствительности нуля разности давлений РУ, кПа;

-  способ отбора разности давлений (угловой / фланцевый);

-  вид измеряемого давления;

-  методика расчета физических свойств газа;

-  контрактное время;

-  1-ый канал АЦП t1 , (вых. сигнал);

-  2-ой канал АЦП P1 , (вых. сигнал);

-  3-ий канал АЦП ∆P11 , (вых. сигнал);

-  4-ый канал АЦП ∆P12 , (вых. сигнал);

-  5-ый канал АЦП ∆P13 , (вых. сигнал);

-  дата и время программирования.

Приложение Б

(продолжение)

В протоколе программирования вычислителя исполнения 02, 03 и 03А регистрируются:

-  максимальный расход счетчика газа, м3/ч;

-  минимальный расход счетчика газа, м3/ч;

-  зона чувствительности счетчика газа, м3/ч;

-  начальное показание счётчика газа, м3

-  цена импульса, м3/имп;

-  диапазон измерения температуры, оС;

-  минимальная измеряемая температура, оС;

-  верхний предел манометра, МПа;

-  вид измеряемого давления;

-  тип термопреобразователя сопротивления;

-  методика расчета коэффициента сжимаемости;

-  отчётное время;

-  1-ый канал АЦП t1 , (вых. сигнал);

-  2-ой канал АЦП P1 , (вых. сигнал);

-  дата и время программирования. ………………….

Приложение В

Структурная схема обеспечения искробезопасности

вычислителя (исполнение 03)

Приложение В

(Продолжение)

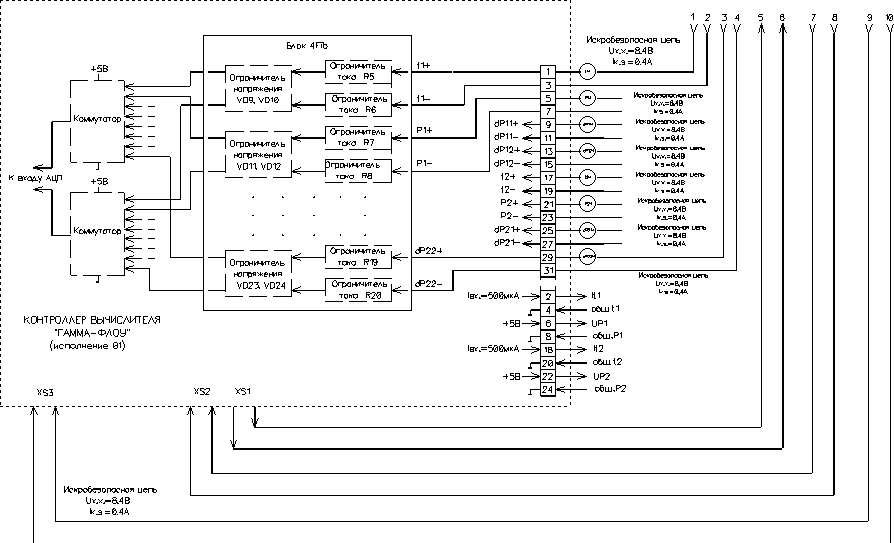

Структурная схема обеспечения искробезопасности вычислителя (исполнение 01)

Приложение В

(Продолжение)

Приложение В

(Продолжение)

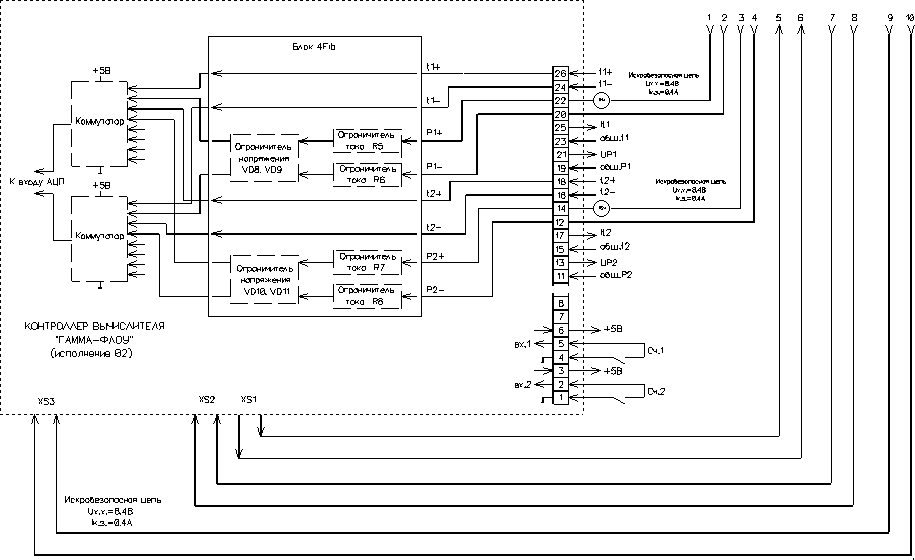

Структурная схема обеспечения искробезопасности вычислителя (исполнение 02)

Приложение В

(Продолжение)

Приложение Г

Монтажная схема блока питания контроллера

Приложение Д

Монтажная схема блока питания преобразователей

Приложение Е

Схема подключения измерительных преобразователей (исполнение 01)

Вычислитель “Гамма-Флоу”

Приложение Ж

Схема подключения измерительных преобразователей (исполнение 02 и 03)

Вычислитель “Гамма-Флоу”

Приложение З

Схема соединений перемычек порта принтер/модем

(по умолчанию для принтера)
