Вычислитель объема газа “ГАММА-ФЛОУ“ исп. 03А Руководство по эксплуатации РЭ 30.2- 31150561- 001- 2008 (стр. 8 )

3.  Строка среднее:

-  Среднее значение температуры газа за период – с начала и до конца контрактного месяца (ºС).

-  Среднее значение давления газа за период – с начала и до конца контрактного месяца (в МПа).

-  Среднее значение расхода газа, при рабочих условиях, за период – с начала и до конца контрактного месяца (м3).

-  Среднее значение расхода газа, при стандартных условиях, за период – с начала и до конца контрактного месяца (м3).

4.  Объем газа в рабочих условиях, прошедший через счетчик за контрактный месяц (м3). В этом объеме не включен объем газа прошедший за время аварийных ситуаций.

5.  Вычисленный объем газа при стандартных условиях, прошедший через счетчик за контрактный месяц (м3). В этом объеме не включен объем газа прошедший за время аварийных ситуаций.

6. Вычисленный дополнительный объем газа при стандартных условиях, за время, при расходе газа ниже минимального по паспорту счетчика, за контрактный месяц (м3).

7. Объем газа в рабочих условиях, прошедший через счетчик за время аварийных ситуаций в контрактном месяце (м3).

8. Вычисленный объем газа при стандартных условиях, прошедший через счетчик, за время аварийных ситуаций в контрактном месяце (м3).

9. Общий объем газа в рабочих условиях, прошедший через счетчик за контрактный месяц (м3). В этом объеме включены объемы прошедшие через счетчик:

-  за время отсутствия аварийных ситуаций.(4)

-  за время аварийных ситуаций.(7)

10. Вычисленный общий объем газа в рабочих условиях, прошедший через счетчик за контрактный месяц (м3). В этом объеме включены объемы:

-  за время отсутствия аварийных ситуаций.(5)

-  за время аварийных ситуаций.(6)

-  вычисленный дополнительный объем при стандартных условиях, за время расхода ниже минимального расхода газа по паспорту счетчика.(8)

11. Показания счетчика на конец текущего контрактного месяца / начала следующего месяца.

12. Общее время продолжительности аварийных ситуаций в текущем контрактном месяце (в минутах).

13. Общее время, за которое расход газа был ниже минимального расхода за текущий контрактный месяц (в минутах).

Приложение А

(продолжение)

Отчет об аварийных ситуациях

(за 05/2007)

Форма ОГ1-30

Tип контроллера Гамма-Флоу 03A Предприятие Нафтогаз

Зав. номер № 000 Место установки НДЦ

--------------------------------------------------------------------------

Тип счетчика. . . . . . . . . Контрактный час - 09:00 ч.

Плотность газа, кг/м3 - 0.81 Макс. разход, м3/ч - 1000.00

Конц. СО2, % - 2.48 Мин. расход, м3/ч - 6.30

Конц. N2, % - 13.00 Цена импульса, м3 - 1.0000

Предел давления, МПа - 0.7000 Тип изм. давления - Абсолютное

Преобр. температуры - ТСМ100М Показания счетчика, м3 - 113496.00

--------------------------------------------------------------------------

_______________________________________________________________________

| Причина | Начало дата, время | Конец дата, время |

|______________________|________________________|_______________________|

Давление ниже pmin 11/05/2007 12:14:39 11/05/2007 12:17:42

Давление ниже pmin 11/05/2007 13:51:30 11/05/2007 13:55:30

Давление ниже pmin 11/05/2007 14:09:30 11/05/2007 14:11:30

Давление ниже pmin 11/05/2007 14:17:00 11/05/2007 16:08:30

Коефф. сжимаемости 11/05/2007 16:08:30 12/05/2007 08:00:00

Коефф. сжимаемости 12/05/2007 08:00:30 13/05/2007 08:00:00

Коефф. сжимаемости 13/05/2007 08:00:30 14/05/2007 08:00:00

Коефф. сжимаемости 14/05/2007 08:00:30 14/05/2007 10:29:33

Давление ниже pmin 14/05/2007 11:44:39 14/05/2007 11:44:52

Давление ниже pmin 14/05/2007 12:00:49 14/05/2007 12:03:51

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Давление ниже pmin 15/05/2007 15:25:56 15/05/2007 15:42:25

Давление ниже pmin 15/05/2007 15:42:32 15/05/2007 15:50:47

Давление ниже pmin 15/05/2007 15:52:10 15/05/2007 15:53:59

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Давление ниже pmin 29/05/2007 08:15:00 29/05/2007 08:17:28

Давление ниже pmin 29/05/2007 08:23:18 29/05/2007 08:33:41

Расход выше Qmax сч. 29/05/2007 08:33:04 29/05/2007 08:35:52

Давление ниже pmin 29/05/2007 08:38:21 29/05/2007 08:39:22

Коефф. сжимаемости 29/05/2007 11:06:03 29/05/2007 11:06:38

Расход ниже Qmin 30/05/2007 08:44:32 30/05/2007 10:24:39

---------------------------------------------------------------------------

Tемпература ниже tmin - 0 ч. 0 м. 0 с.

Tемпература выше tmax - 0 ч. 0 м. 0 с.

Давление ниже pmin - 310 ч. 51 м. 31 с.

Давление выше pmax - 0 ч. 3 м. 44 с.

Коефф. сжимаемости - 70 ч. 12 м. 7 с.

Расход выше Qmax сч. - 0 ч. 8 м. 1 с.

Расход ниже Qmin сч. - 1 ч. 40 м. 07 с.

--------------------------------------------------------------------------

Дата и время отчета - 06/07/2007 16:05:33

Ответственный за составление ведомости.................................

Руководитель предприятия.................................

Дата сдачи ведомости и подпись принявшего................................

--------------------------------------------------------------------------

Приложение А

(продолжение)

1.  Конфигурация вычислителя.

2.  Строка конкретной аварийной ситуации содержит:

-  причину аварийной ситуации.

-  начало и конец аварийной ситуации.

3.  Общая продолжительность каждой аварийной ситуации за период (контрактый месяц или контрактные сутки).

Протокол программирования вычислителя

-  максимальный расход счетчика газа, м3/ч 1000

-  минимальный расход счетчика газа, м3/ч 30

-  зона чувствительности счетчика газа, м3/ч 15

-  начальное показание счётчика газа, м3 764

-  цена импульса, м3/имп 10

-  диапазон измерения температуры, оС 125

-  минимальная измеряемая температура, оС -40

-  верхний предел манометра, МПа 0.7

-  вид измеряемого давления - абс.

-  тип термопреобразователя сопротивления - ТСМ100М

-  методика расчета коэффициента сжимаемости - NX19

-  отчётное время - 08:00

-  1-ый канал АЦП t1;

-  2-ой канал АЦП P1;

дата и время программирования. ………………….

Приложение А

(продолжение)

Отчет о вмешательствах

(за 05/2007)

Форма ОГ1-50

Tип контроллера Гамма-Флоу 03A Предприятие Нафтогаз

Зав. номер № 000 Место установки НДЦ

--------------------------------------------------------------------------

Тип счетчика. . . . . . . . . Контрактный час - 10:00 ч.

Плотность газа, кг/м3 - 0.81 Макс. разход, м3/ч - 1000.00

Конц. СО2, % - 2.48 Мин. расход, м3/ч - 6.30

Конц. N2, % - 13.00 Цена импульса, м3 - 1.0000

Предел давления, МПа - 0.7000 Тип изм. давления - Абсолютное

Преобр. температуры - ТСМ100М Показания счетчика, м3 - 113496.00

--------------------------------------------------------------------------

________________________________________________________________________

| Дата и время |Наименование|Прежнее значение |Новое значение |

| ведения | параметра | параметра | параметра |

|___________________|____________|___________________|___________________|

16/05/2007 08:52:33 Плот. с.у 0.7340 0.6690

16/05/2007 08:52:50 Конц. СО2 1.3260 1.0000

16/05/2007 08:52:56 Конц. N2 4.0000 1.0000

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16/05/2007 15:20:55 t конст. активна 6.5500

16/05/2007 15:22:15 t конст. активна 60.5500

17/05/2007 08:56:37 Плот. с.у 0.6690 0.6000

17/05/2007 08:57:30 Плот. с.у 0.6000 0.5500

17/05/2007 08:58:07 Плот. с.у 0.5500 1.0200

18/05/2007 07:52:58 Дата/Время 18/05/2007 07:52:58 18/05/2007 08:09:30

18/05/2007 07:55:43 Дата/Время 18/05/2007 07:55:43 18/05/2007 08:12:16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29/05/2007 11:08:04 t конст. активна 10.0500

29/05/2007 11:41:55 Плот. с.у 0.9000 0.7800

29/05/2007 11:42:24 Конц. СО2 7.6000 2.4800

29/05/2007 11:42:48 Конц. N2 5.6000 2.7300

29/05/2007 11:43:30 t конст. активна -19.9700

--------------------------------------------------------------------------

Дата и время отчета - 06/07/2007 16:23:10

Ответственный за составление ведомости.................................

Руководитель предприятия.................................

Дата сдачи ведомости и подпись принявшего................................

--------------------------------------------------------------------------

1.  Конфигурация вычислителя.

2.  Строка конкретного вмешательства содержит:

-  дату и время ввода.

-  наименование изменяемого параметра.

-  прежнее значение параметра.

-  новое значение параметра.

Приложение Б

Перечень индицируемых и распечатываемых параметров

1. Индицируются обозначения аварийных ситуаций:

-  t - неисправность в канале измерения температуры;

-  P - неисправность в канале измерения давления;

-  Qmin - расход газа меньше минимального;

-  Qmax - расход газа больше максимального;

-  Ксж – коэффициент сжимаемости не рассчитывается.

2. Распечатываются обозначения аварийных ситуаций:

-  tmin - значение температуры газа меньше минимально допустимого значения;

-  tmax - значение температуры газа больше максимально допустимого значения;

-  Рmax - значение давления газа больше максимально допустимого значения;

-  Ксж - коэффициент сжимаемости не рассчитывается;

-  Qmax - расход газа больше максимального.

-  Qmin - расход газа меньше минимального.

3. Распечатываются обозначения вмешательств оператора:

-  дата/время – замена текущей даты и времени;

-  плотность газа – замена значения константы плотности газа;

-  концентрация СО2 - замена значения константы молярной концентрации углекислого газа;

-  концентрация N2 - замена значения константы молярной концентрации азота;

-  константа t - замена значения температуры на константу и наоборот;

-  константа Р - замена значения давления на константу и наоборот;

-  текущий объем сч-ка – замена значения показания счетчика газа;

-  пароль – изменение пароля ввода данных;

-  t константа АС - замена значения температуры при аварийной ситуации на константу и наоборот;

-  P константа АС - замена значения давления при аварийной ситуации на константу и наоборот;

-  Qmax – замена значения максимального расхода газа по паспорту счетчика газа;

-  Qmin – замена значения минимального расхода газа по паспорту счетчика газа;

-  Qzone - замена значения зоны чувствительности по паспорту счетчика газа;

-  цена импульса - замена значения цены импульса по паспорту счетчика газа;

-  отчетное время – замена часа, начала контрактных суток;

-  перевод времени - фиксация автоматического перевода времени с летнего на зимнее и наоборот;

-  калибр. коэфф. изм. – фиксация изменений калибровочных коэффициентов;

-  интервал опроса – замена значения интервала времени между опросами преобразователей давления и температуры;

-  метод расчета – замена метода расчета коэффициента сжимаемости;

-  частота сигнала сч. – установка частоты следования импульсов счетчика с больше 1 Гц или меньше 1 Гц;

-  диапаз. изм. темп.,°С - замена значения диапазона измерения температуры газа (при выпуске из производства);

-  мин. изм. темп.,°С - замена значения минимальной измеряемой температуры газа (при выпуске из производства);

-  пред. пр-ля давл.,МПа – замена верхнего предела измерения преобразователя давления (при выпуске из производства);

-  тип пр-ля темп. - замена типа преобразователя температуры (при выпуске из производства): ТСМ100М, ТСП100П,…;

-  тип пр-ля давл. - замена типа преобразователя давления (при выпуске из производства): избыточное/абсолютное.

Приложение В

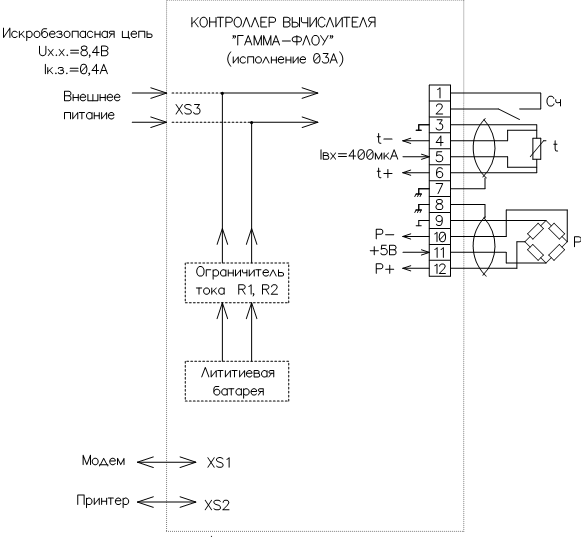

Структурная схема обеспечения искробезопасности вычислителя

Приложение Г

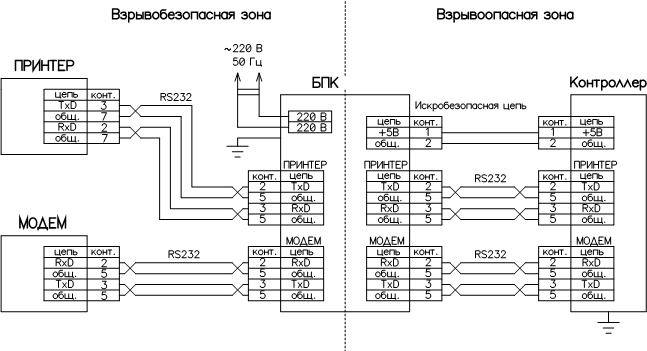

Электрическая схема подключения контроллера к принтеру и к модему

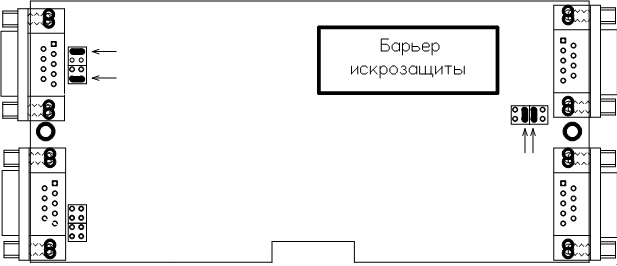

Приложение Д

Схема соединений перемычек порта принтер/модем

(по умолчанию для принтера)

Рис. 1

Рис. 2

Приложение Е

Схемы подключения счетчика газа к вычислителю

Счетчик газа типа РГ-К

Счетчик газа типа ЛГ-К

Счетчик газа типа RMG

Счетчик газа типа Schlumberger

Счетчик газа типа GMS

Вид со стороны распайки ответного соединителя (соединителя счетчика газа)

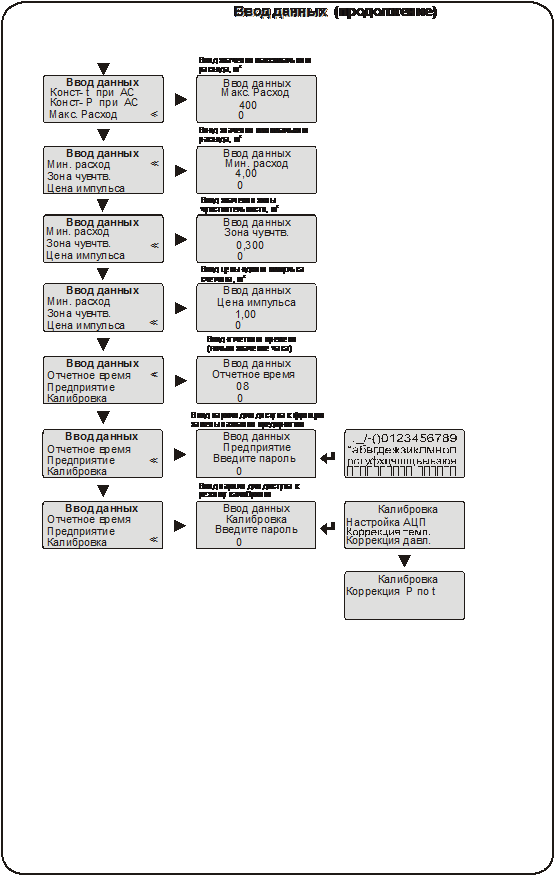

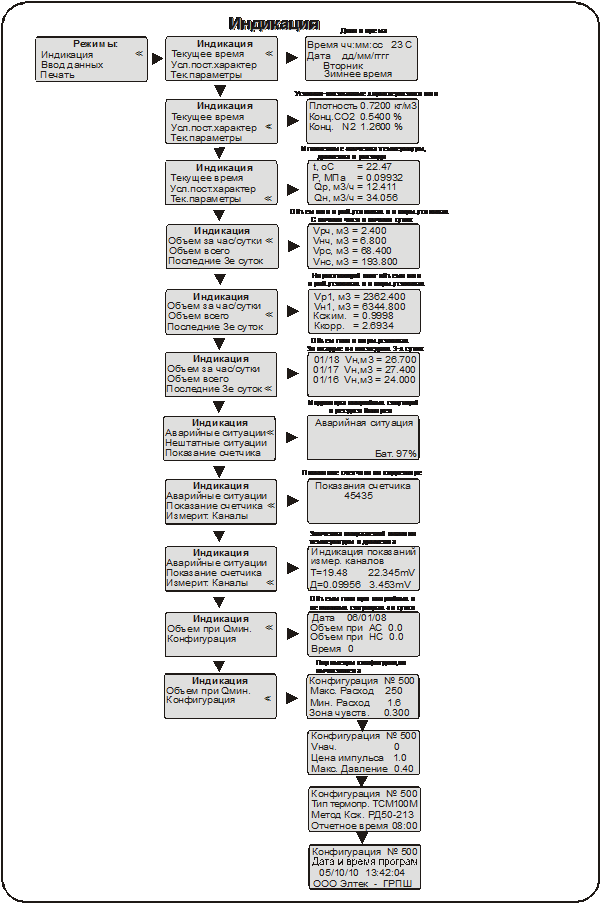

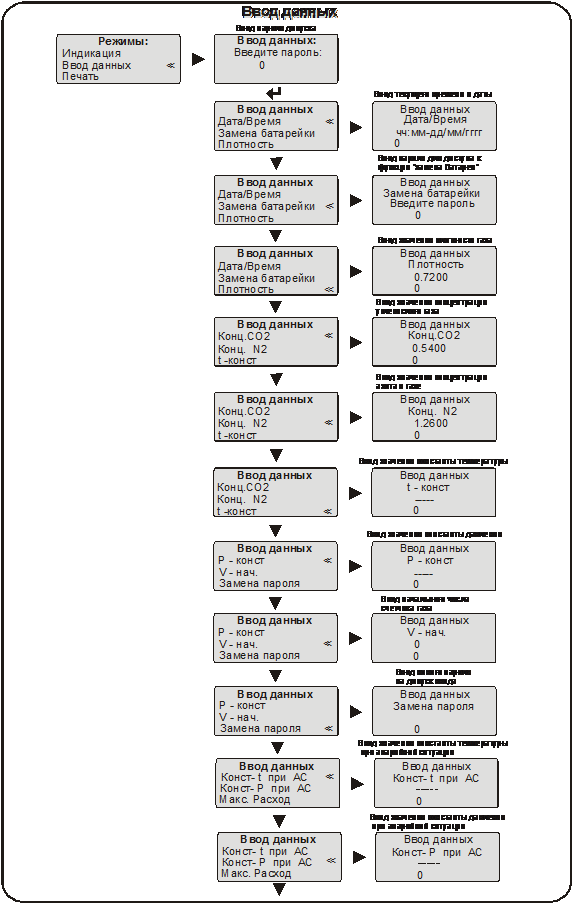

Приложение Ж

Приложение Ж

(продолжение)

Приложение Ж

(продолжение)
