Приложение А
(справочное)
Технология производства работ по облицовке стального подземного газопровода рукавом с полимеризующимся слоем
А.1 Технология производства работ

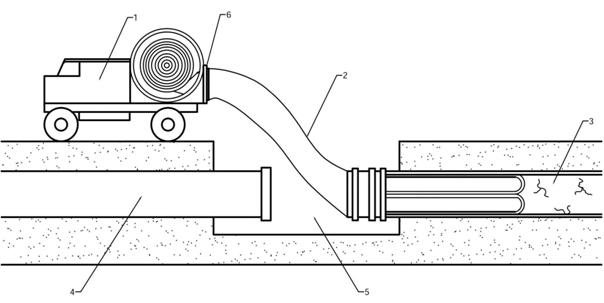

Схема производства работ по облицовке стального подземного газопровода рукавом с полимеризующимся слоем представлена на рисунке А.1.
1 – спецмашина с необходимым оборудованием; 2 – рукав;
3 – каркас; 4 – стальной подземный газопровод; 5 – стартовый котлован;
6 - реверсивная головка.
1 – Схема облицовки стального подземного газопровода рукавом с полимеризующимся слоем
Работы по облицовке стального подземного газопровода рукавом с полимеризующимся слоем выполняются в следующем порядке:
- осуществление процесса инверсии рукава (2) под действием сжатого воздуха от компрессора специальной машины. Скорость подачи рукава не должна превышать 2,5 м/мин;
- подача паровоздушной смеси в протянутый рукав (2). Паровоздушная смесь должна иметь температуру 105 °С и давление 0,1 - 0,3 МПа. Сброс избытка пара необходимо осуществить в атмосферу или конденсатосборник, установленный в конце газопровода;
- охлаждение и продувка путем подачи в протянутый рукав воздуха, давление которого составляет 0,3 МПа;
- сброс давления подаваемого воздуха по достижении температуры 30 °С в газопроводе с несущим каркасом, облицованным рукавом с полимеризующимся слоем, измеренной в приемном котловане;
- обрезка рукава не менее чем на 300 мм с обоих сторон газопровода с несущим каркасом, облицованным рукавом с полимеризующимся слоем;
- продувка газопровода с несущим каркасом, облицованным рукавом с полимеризующимся слоем, воздухом, давлением 0,3 МПа (при необходимости);
- соединение газопровода с несущим каркасом, облицованным рукавом с полимеризующимся слоем, со стальным подземным газопроводом путем вварки катушек.
Приложение Б
(рекомендуемое)
Монтажные котлованы с несанируемым участком
(катушка, тройник, отвод) газопровода
Размеры монтажных котлованов (L2, L2, L4) определяются проектом в зависимости от диаметра, конфигурации и глубины заложения реконструируемого газопровода. Общий вид монтажных котлованов указан на рисунках Б.1; Б.2; Б.3, условные обозначения - в таблице Б.2.
Длину технологических катушек рекомендуется принимать в соответствии с таблицей Б.1.
Т а б л и ц а Б.1
Диаметр, мм | Длина стальной катушки А-А1, мм |
10-250 | 600 |
300-500 | 800 |
600 | 900 |
700 | 1000 |
800 | 1100 |
900-1200 | 1400 |

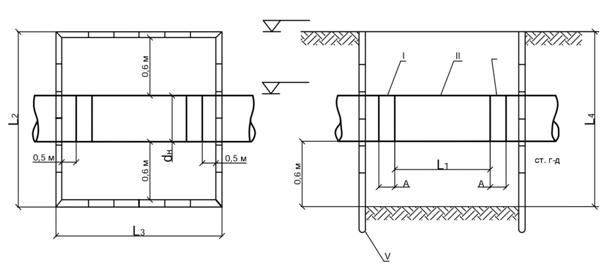

1 - Установка стальной катушки в монтажном котловане

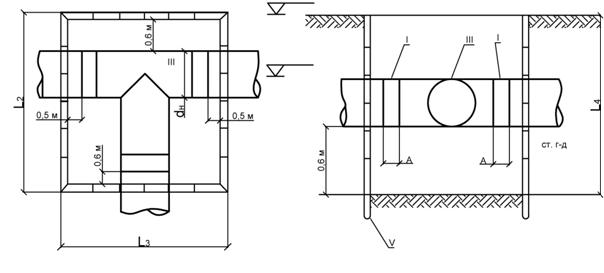

2 - Установка тройника в монтажном котловане

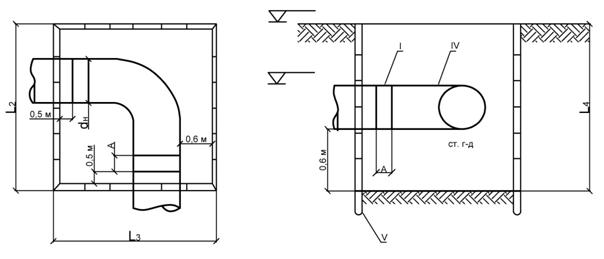

3 - Установка отвода в монтажном котловане
Т а б л и ц а Б.2
№ позиции | Наименование | Количество, шт. | Наименование стандарта |
I | Технологическая катушка | 2 | ГОСТ 10705 |
II | Катушка несанируемая, ст. | 1 | ГОСТ 10705 |
III | Тройник стальной | 1 | ГОСТ 17376 |
IV | Отвод стальной | 1 | ГОСТ 17375 |
V | Щиты инвентарные | Определяются проектом |
Приложение В
(справочное)
Форма акта очистки внутренней полости стального подземного газопровода
АКТ №____ очистки внутренней полости стального подземного газопровода
Комиссия, назначенная приказом _________________________________________
(наименование организации)
№ _________ от «___» ______________20____г.
в составе:
председателя комиссии: _________________________________________________
(должность, организация, фамилия, инициалы)
членов комиссии: ________________________________________________________
(должность, организация, фамилия, инициалы)
_______________________________________________________________________
_______________________________________________________________________
Очистка внутренней полости подземного стального газопровода диаметром
_______ мм, была произведена на участке от _________________________________ до_________________________________ общей протяженностью ______________м.
Очистка выполнена ____________________________________________________
(продувкой воздухом/протягиванием очистного устройства*)
в соответствии с требованиями ______________________________________________,
(указать нормативный документ)
проекта организации строительства, проекта производства работ, специальной рабочей инструкции, согласованной и утвержденной «____»__________________ 20_____г.
* - При очистке внутренней полости подземного стального газопровода протягиванием очистного устройства необходимо указать тип очистного устройства.
Очистка внутренней полости газопровода производилась до выхода _______________
___________________________________________________________________
(струи незагрязненного воздуха и/или очистного устройства)
Заключение комиссии: __________________________________________________
___________________________________________________________________
Председатель комиссии | |||||
(фамилия, инициалы) | (подпись) | (дата) |
Члены комиссии: | |||||
(фамилия, инициалы) | (подпись) | (дата) |
(фамилия, инициалы) | (подпись) | (дата) |
(фамилия, инициалы) | (подпись) | (дата) |
Приложение Г
(рекомендуемое)
Форма акта проведения работ по телеинспекции участка газопровода
АКТ №____
проведения работ по телеинспекции участка газопровода
_________________________________
(наименование эксплуатационной организации)
Организация-производитель работ______________________________________
Дата обследования «____»_______________ 20____г.
Номер участка _______________________________________________________
Длина участка _______________________________________________________
Диаметр трубы_______________________________________________________
Рабочее давление, МПа _______________________________________________
1. Средства измерения
Наименование прибора | Модель прибора | Назначение прибора | Номер и дата свидетельства о поверке (калибровке) |
2. В результате обследования были выявлены*/не были выявлены
(нужное подчеркнуть)
дефекты __________________________________________________________________
* В случае обнаружения дефектов необходимо описать их характер, месторасположение, а также их размер
3. Приложение: эскиз/фотоматериалы дефектов*
*В случае обнаружения
Акт составил
_______________________________________ ____________ ______________________
Должность личная подпись фамилия, инициалы
«_____»________________20_____г.
Представитель эксплуатационной организации
_______________________________________ ____________ ______________________
Должность личная подпись фамилия, инициалы
«_____»________________20_____г.
Производитель работ
_______________________________________ ____________ ______________________
Должность личная подпись фамилия, инициалы
«_____»________________20_____г.
