GS4 GYM SYSTEM Руководство по эксплуатации

GS4 GYM SYSTEM

ВНИМАНИЕ!

Для правильной сборки устройства необходимо внимательно ознакомиться и следовать всем указаниям, приведенным в данном руководстве.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Класс: Н

Номер части: 7657901

Мод.: A

Версия: GS4-106

Редакция: 06/23/06

СОДЕРЖАНИЕ

ВАЖНАЯ ИНФОРМАЦИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ.. 2

ВАЖНЫЕ ПРИМЕЧАНИЯ.. 3

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ СБОРКИ.. 3

СПИСОК ДЕТАЛЕЙ И КРЕПЕЖЕЙ.. 4

РУКОВОДСТВО ПО СБОРКЕ.. 5

ОБСЛУЖИВАНИЕ.. 25

ВАЖНАЯ ИНФОРМАЦИЯ О ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРИ РАБОТЕ С ОБОРУДОВАНИЕМ ДАННОГО ТИПА, СУЩЕСТВУЕТ РИСК. В ЦЕЛЯХ ЕГО МИНИМИЗАЦИИ, НЕОБХОДИМО СЛЕДОВАТЬ ПРИВЕДЕННЫМ НИЖЕ ПРАВИЛАМ!

1. Перед использованием оборудования необходимо полностью прочитать все руководства, а также ознакомиться со всеми предупреждениями, приводимыми в них. Используйте оборудование для выполнения только тех упражнений, для которых оно предназначено. ЗАПРЕЩАЕТСЯ вносить изменения в конструкцию оборудования.

2. Перед началом тренировок рекомендуется пройти медицинское обследование.

3. Старайтесь не носить во время тренировок одежду или аксессуары со свисающими частями.

4. Осмотрите тренажер перед использованием. НЕ ИСПОЛЬЗУЙТЕ тренажер, если были обнаружены визуальные дефекты. НЕ ПЫТАЙТЕСЬ самостоятельно починить вышедший из строя или заевший тренажер. Сообщите о проблеме уполномоченному представителю компании Life Fitness. Технические работы и ремонт должны выполняться только уполномоченными членами службы технической поддержки.

5. Убедитесь, что фиксатор веса полностью установлен в разъем. Используйте только предоставленные производителем оборудования фиксаторы. Если вы не уверены в подлинности детали, обратитесь к уполномоченному представителю компании Life Fitness.

6. Никогда не фиксируйте весовые пластины или довесок в поднятом положении. НЕ ИСПОЛЬЗУЙТЕ тренажер, если он находился в таком положении до вашей тренировки. НЕ ПЫТАЙТЕСЬ самостоятельно извлечь фиксатор. Сообщите о проблеме уполномоченному представителю компании Life Fitness.

7. Перед использованием тренажера осмотрите кабели и их соединения. Особенно внимательно осматривайте концы кабелей. НЕ ПЫТАЙТЕСЬ самостоятельно чинить их. Сообщите о проблеме уполномоченному представителю компании Life Fitness.

Технические работы и ремонт должны выполняться только уполномоченными членами службы технической поддержки.

8. Перед использованием тренажера убедитесь, что все пружины полностью установлены на места и зафиксированы при помощи винтов с накатанной головкой.

9. Детям запрещено приближаться к тренажеру. Подростки должны тренироваться под наблюдением взрослых.

ПРИМЕЧАНИЕ: мы постоянно работаем над повышением качества нашей продукции, поэтому некоторые из спецификаций могут меняться.

© 2005 Life Fitness - это подразделение компании Brunswick Corporation. Все права защищены.

www.

ВАЖНЫЕ ПРИМЕЧАНИЯ

Обратите внимание

* Благодарим вас за покупку тренажерной мультистанции Life Fitness GS4. Внимательно ознакомьтесь с содержанием данного руководства и сохраните его для последующего использования.

* В целях обеспечения правильного функционирования тренажера, сборка продукта должна производиться на ровной, плоской поверхности. Если иное не указано в руководстве, НЕ СЛЕДУЕТ затягивать крепежи рамы, пока сборка всего корпуса не будет завершена.

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ СБОРКИ

* Резиновый молоток

* Гаечный ключ на 3/4"

* Гаечный ключ на 9/16"

* Гнездовой ключ на 3/4” и 9/16”

* Универсальный гаечный ключ на 5/32

* Разводной гаечный ключ

* Рулетка

Линейка для определения длины болтов

ПРИМЕЧАНИЕ: ДЛИНА БОЛТА ИЗМЕРЯЕТСЯ БЕЗ УЧЕТА ЕГО ШЛЯПКИ.

ЛИНЕЙКА ДЛЯ ОПРЕДЕЛЕНИЯ ДЛИНЫ БОЛТОВ:

СПИСОК ДЕТАЛЕЙ И КРЕПЕЖЕЙ

Список деталей тренажера

№	НОМЕР ЧАСТИ	ОПИСАНИЕ	КОЛ-ВО		№	НОМЕР ЧАСТИ	ОПИСАНИЕ	КОЛ-ВО
A	ACU04-1512-106	Корпус	1		1	ACUDA1E01253413NBA	Болт на 1/2 x 5-3/4”	1
B	ACU04-1511	База	1		2	ACUDA1C01210413NB	Болт на 1/2 X 104мм.	1
C	ACU02-1492	Нижняя опора	2		3	ACUDA1E03880016NB	Болт на 3/8 x 8”	2
D	ACU02-1489	Левая защитная пластина верхней части рамы	1		4	ACUDA1E03853416NB	Болт на 3/8 x 5-3/4”	1
E	ACU02-1490	Правая защитная пластина верхней части рамы	1		5	ACUDA1E03840016NB	Болт 3/8 X 4”	1
F	ACU04-1518	Левая тяга сведения	1		6	ACUDA1E03833416NB	Болт на 3/8 x 3-3/4”	25
G	ACU04-1519	Правая тяга сведения	1		7	ACUDA1E03831416NB	Болт на 3/8 x 3-1/4”	2
H	ACU04-1517	Рукоять для жима	1		8	ACUDA1E03830016NB	Болт на 3/8 x 3”	2
I	ACU04-1520	Рукоять сведения	2		9	ACUDA1E03823416NB	Болт на 3/8 X 2-3/4”	3
J	ACU04-1515	Регулятор сиденья	1		10	ACUDA1E03820016NB	Болт на 3/8 x 2”	2
K	ACU04-1157	Подставка для ног	1		11	ACUDA1E03813416NB	Болт на 3/8 x 1-3/4”	5
L	ACU04-1100	Опорная поверхность	1		12	ACUDA1E03811416NB	Болт на 3/8 x 1-1/4”	2
М	ACU04-1513	Задняя левая стойка	1		13	ACU05-0311	Тонкая шайба	2
N	ACU04-1514	Задняя правая стойка	1		14	ACUDA1E03803416YB	Болт на 3/8 X 3/4”	2
O	ACU04-1524	Тросовое крепление[DVX1]	1		15	ACUDAEE01203413YB	Болт с полукруглой головкой на 1/2 X 3/4”	4
P	ACU02-0055	Держатель кабеля "L"	2		16	ACUDACE03810016YB	Болт с плоской головкой на 3/8 X 1”	2
Q	ACU02-1451	Защитный элемент шкива 3-1/2”	2		17	ACUDC1340130030B	Плоская шайба на 1/2"	2
R	ACU04-1171	Короткое тросовое крепление "L"	2		18	ACUDC1250100020B	Плоская шайба 3/8"	19
S	ACU04-1342	Длинное тросовое крепление "L"	1		19	ACUDB2E03811000B	Стопорная гайка на 3/8"	41
T	ACU04-0932	Трубка 3/4 x 17-7/8”	1		20	ACUDB2E01208000B	Стопорная гайка на 1/2"	2
U	ACU04-0934	Трубка 3/4 X 18-3/8”	1		21	ACU05-0193	Цепь	1
V	ACU04-0935	Трубка 3/4 x 21”	1		22	ACUDI1080080U	Соединительный элемент	4
W	ACU04-1523	Регулятор наклона спинки	1		23	ACU05-0379	Направляющая кабеля	1
X	ACU04-1516	Опорная рама рукояти для жима	1		24	ACU03-0042	Распорка 1"	11
Y	ACU02-1493	Регулировочное приспособление тяги	1		25	ACU03-0210	Распорка 1-1/4"	4
Z	ACU04-1522	Плата	1		26	ACU08-0066	Распорка 1-1/16”	6
AA	ACU04-1527	Подвесной блок	1		27	ACU08-0074	Распорка 11/16"	2
AB	ACU02-1071	Подвесной блок DBL [DVX2]	2		28	ACU08-0085	Распорка 1/2"	2
АС	ACU01-2216	Держатель	2		29	ACU05-0212	Кольцо направляющей	2
AD	ACU04-1165	Пластины подвесного блока	2		30	ACU05-0277	Заглушка для цилиндрической подкладки	6
AE	ACU06-0047	Направляющая тяга	2		31	ACU06-0194	Звездообразная рукоятка 3/8"	1
AF	ACU10	Распорка для веса	1		32	ACU06-0021	Заглушка RH	2
AG	0204ASY	Амортизатор веса	1		33	ACU06-0363	Пластмассовая шайба 3/4"	12
AH	ACU04-1386	Верхняя плита весового стека с направляющей	1		34	ACU06-0375	Пластмассовая втулка	2
AI	ACU04-0622	Верхняя ручка	2		35	ACU06-0051	Шкив 3-1/2”	20
AJ	ACU07-0100a	Нижняя ручка	6		36	ACU06-0035	Шкив 4-1/2”	2
AK	ACU06-0337	Сиденье/спинка	1		37	ACU06-0360	Шкив V	1
AL	ACU12-0005	Цилиндрическая подкладка 4 X 7”	1		38	ACUDAEE5160018YB	Болт с полукруглой головкой на 5/16 x 1"	6
AM	ACU12-0041	Ремень для пресса	1		AP	ACU13-0147	Нижний кабель 168"	1
AN	ACU13-0145	Ремень для лодыжек	1		AQ	ACU13-0148	Ведущий кабель 96"	1
AO	ACU13-0146	Верхний кабель 199-3/4"	1			ACU7308601	Кабель сведения 90-1/2”

РУКОВОДСТВО ПО СБОРКЕ

Схема 1

Шаг 1:

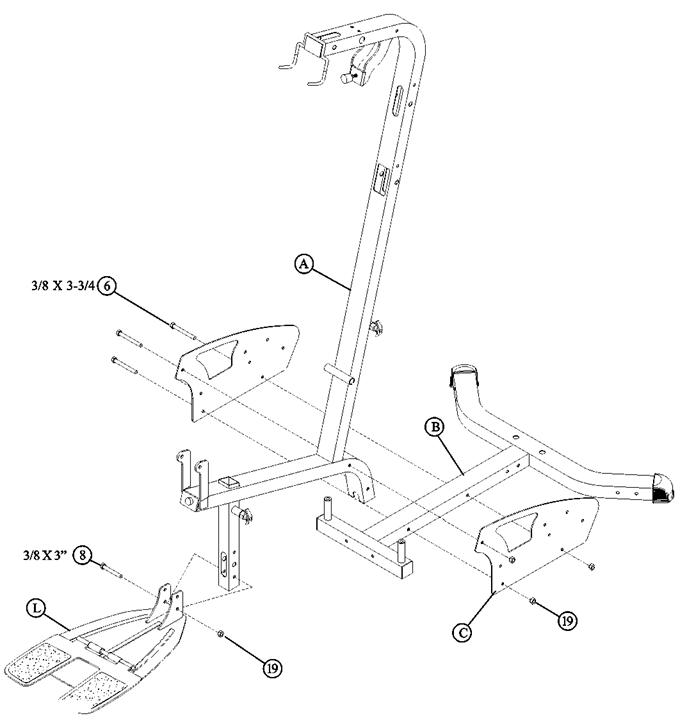

• Свободно прикрепите две нижних пластины (С) к корпусу (А) и основанию тренажера (В) при помощи трех болтов на 3/8 X 3-3/4” (6) и четырех стопорных гаек 3/8” (19). См. схему 1.

• Свободно закрепите опорную поверхность (L) на нижних отверстиях корпуса тренажера (A) при помощи болта на 3/8 x 3” (8) и стопорной гайки на 3/8” (19) согласно схеме 1.

Схема 2

• Убедитесь, что верхняя плита весового стека с направляющей и весовые пластины собраны так, как показано на схемах 2 и 3.

Схема 3

Схема 4

Шаг 4:

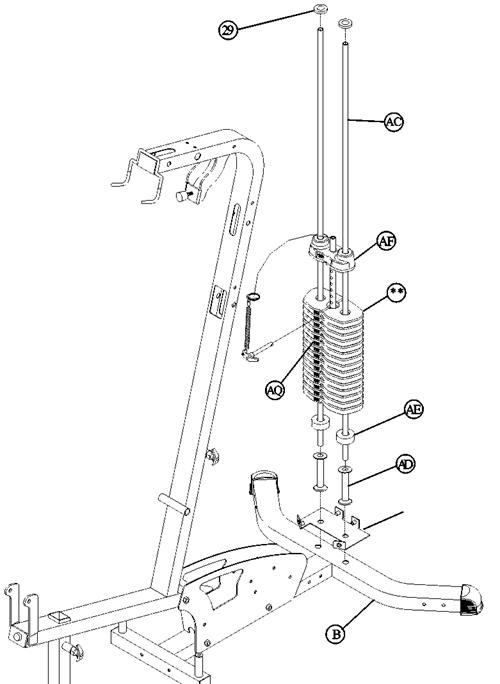

• Установите две направляющих тяги (AC) в основание тренажера (B) согласно схеме 4. (ПРИМЕЧАНИЕ: если вы приобрели опциональное дополнение - кожух GS4, проведите направляющие тяги (АС) через скобу нижней части кожуха (поставляется в комплекте с кожухом) к задней части основания тренажера (В), согласно схеме 4.

• (ПРИМЕЧАНИЕ: обработайте направляющие тяги (АС) силиконовым или тефлоновым спреем, который можно приобрести в большинстве магазинов, торгующих спортивным оборудованием.)

• Поместите две распорки для весовых пластин (АD) и два амортизатора веса (АЕ) на направляющие тяги (АС).

• Соблюдая предельную осторожность, поместите все пятнадцать весовых пластин (**) на направляющие тяги (АС), располагая их на амортизаторах веса (АЕ). Убедитесь, что все весовые пластины (**) повернуты в направлении, указанном на схеме.

• Поместите верхнюю плиту весового стека с направляющей на тяги (АС), устанавливая ее на весовые пластины.

• Установите два кольца направляющих (29) на направляющие тяги (АС), согласно схеме 4.

• Нанесите маркеры веса (AQ) на весовые пластины (**) и верхнюю плиту весового стека с направляющей (AF) согласно схеме 4. Номер один должен соответствовать верхней плите весового стека с направляющей (19), далее нумерация идет по возрастанию к нижней весовой пластине.

Шаг 5:

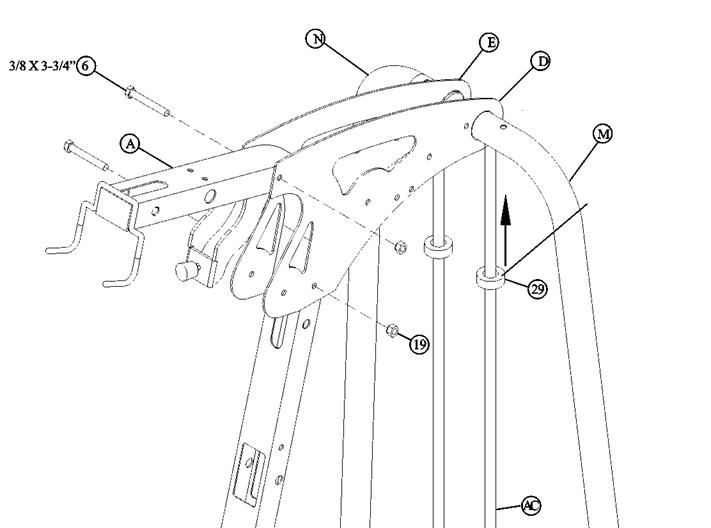

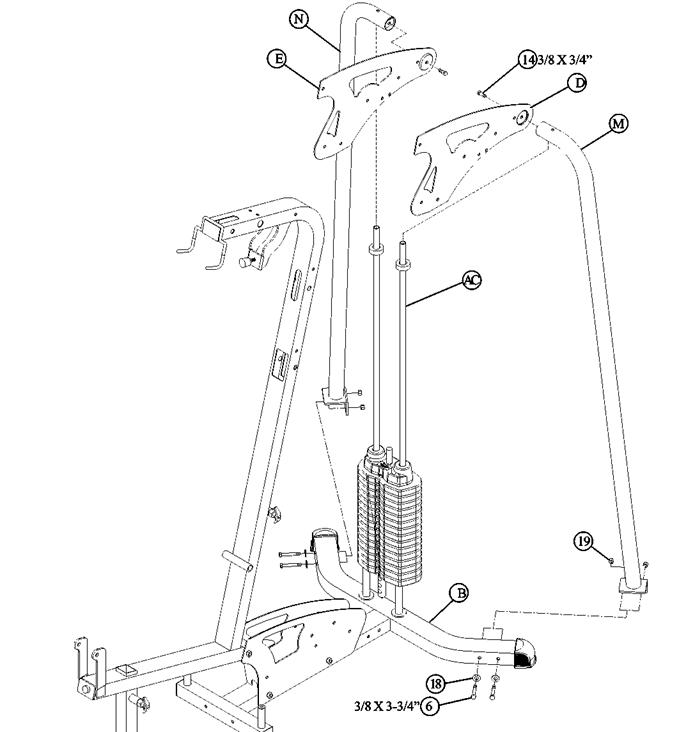

• Аккуратно установите правую (N) и левую (M) задние стойки на направляющие тяги (AC) согласно схеме 5. Надежно зафиксируйте правую (N) и левую (M) задние стойки на корпусе тренажера (B) при помощи четырех болтов на 3/8 X 3-3/4” (6), четырех шайб на 3/8” (18) и двух стопорных гаек на 3/8” (19) согласно схеме 5.

• Надежно зафиксируйте правую (E) и левую (D) защитные пластины верхней части рамы на правой (N) и левой (M) задних стойках при помощи болтов на 3/8 X 3/4” (14), обработанных "LOCKTITE" согласно схеме 5.

Схема 6

Шаг 6:

• Надежно зафиксируйте левую (D) и правую (E) защитные пластины верхней части рамы на корпусе тренажера (A) при помощи двух болтов на 3/8 X 3-3/4" (6) и двух стопорных гаек на 3/8" (19). См. схему 6.

• Поднимайте оба кольца направляющей (29), пока они не коснутся нижней части изолирующих втулок направляющих тяг на левой (М) и правой (N) стойках, а затем плотно зафиксируйте их согласно схеме 6.

Шаг 7:

• Плотно затяните все крепежи на корпусе тренажера, за исключением крепежей опорной поверхности/рамы, указанных на схеме 7.

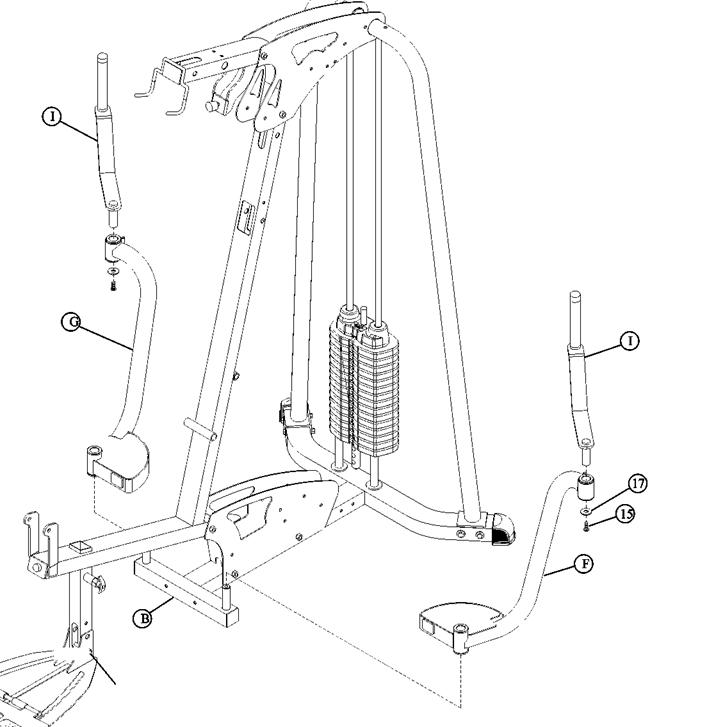

• Установите левую (F) и правую (G) тяги сведения на корпус тренажера (B) согласно схеме 7.

• Надежно зафиксируйте рукояти сведения (I) на левую (F) и правую (G) тяги сведения при помощи двух болтов с полукруглой головкой на 1/2 X 3/4” (15) и двух шайб на 1/2” (17) согласно схеме 7.

Схема 8

Шаг 8:

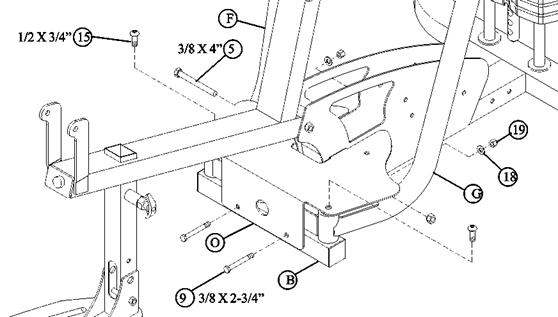

• Надежно зафиксируйте пластину сведения (O) на корпусе тренажера (B) при помощи двух болтов на 3/8 X 2-3/4” (9), болта на 3/8 X 4” (5), двух шайб на 3/8” (18) и трех стопорных гаек на 3/8” (19) согласно схеме 8.

• Надежно зафиксируйте левую (F) и правую (G) тяги сведения на корпусе тренажера (B) при помощи двух болтов с полукруглой головкой на 1/2 X 3/4” (15) согласно схеме 8. (ПРИМЕЧАНИЕ: затяните крепеж так, чтобы детали не шатались, но при этом тяги сведения могли свободно двигаться.)

Схема 9

Шаг 9:

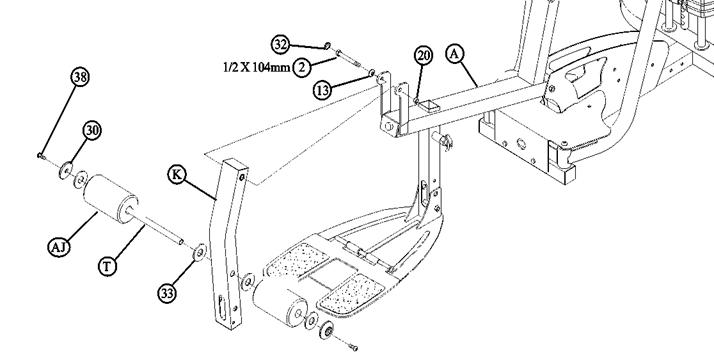

• Зафиксируйте подставку для ног (К) на передней части корпуса (А) при помощи двух заглушек RH (32), одного болта на 1/2 X 104 мм (2), двух тонких шайб RH на 1/2” (13), а также узкой стопорной гайки на 1/2” (20). (ПРИМЕЧАНИЕ: затяните крепеж так, чтобы детали не шатались, но при этом подставку для ног можно было свободно вращать)

• Зафиксируйте две цилиндрических подкладки (AJ) на подставке для ног (K) при помощи трубки 3/4 X 17-3/8” (T) и четырех пластмассовых шайб (33).

Схема 10

Шаг 10:

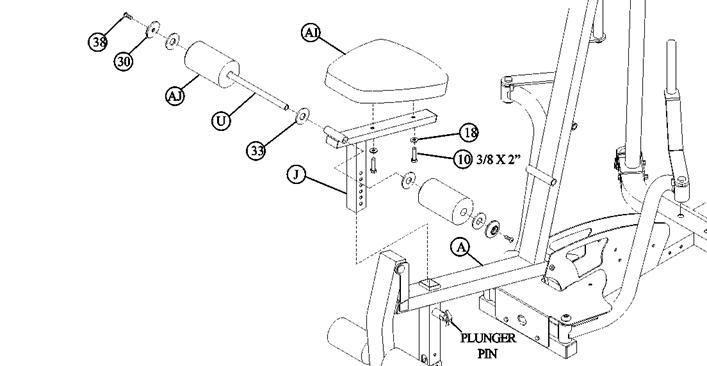

• Плотно зафиксируйте сиденье/спинку (AI) на регулируемой опоре (J) при помощи двух болтов на 3/8 X 2" (8) и двух шайб на 3/8”

• Зафиксируйте две цилиндрических подкладки (AJ) на регуляторе сиденья (J) при помощи трубки 3/4 X 18-1/8” (U), четырех пластмассовых шайб (33) двух заглушек цилиндрических подкладок (30), а также двух винтов с шестигранным шлицем на 5/16 X 1” (38) согласно схеме 10.

• Аккуратно установите регулятор сиденья в корпус тренажера (A) так, как это показано на схеме. Высота сиденья регулируется при помощи штифта фиксатора.

Шаг 11:

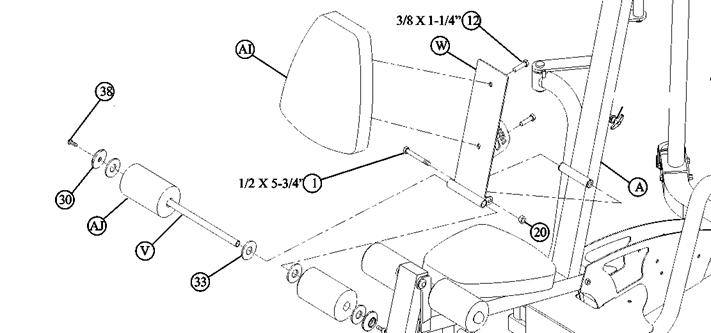

• Надежно зафиксируйте сиденье/спинку (AI) на регуляторе наклона спинки (W) при помощи двух болтов на 3/8 X 1-1/4” (12).

• Надежно зафиксируйте регулятор наклона спинки (W) на корпусе тренажера (A) при помощи болта на 1/2 X 5-3/4” (1) и стопорной гайки 1/2” (20). Наклон спинки регулируется при помощи стопорного штифта (фиксатора). (ПРИМЕЧАНИЕ: затяните крепеж так, чтобы детали не шатались, но при этом регулятор наклона спинки можно было свободно вращать.)

• Зафиксируйте две цилиндрических подкладки (AJ) на регуляторе наклона спинки (W) при помощи трубки 3/4 X 20-3/8” (V), четырех пластмассовых шайб (33) двух заглушек цилиндрических подкладок (30), а также двух винтов с шестигранным шлицем на 5/16 X 1” (38) согласно схеме 11.

Схема 12

Шаг 12:

• Разберите один из блоков подшипника на опорной раме рукояти для жима (X), после чего извлеките штифт опоры рукоятей для жима согласно схеме 12.

• Установите штифт опоры рукоятей для жима в опорную раму рукояти для жима (X) и корпус тренажера (A). Зафиксируйте блоки подшипника на опорной раме тяги (X) согласно схеме 12.

• Надежно затяните два установочных винта на 5/16 X 1/4” (предустановленных) на корпусе тренажера (A) согласно схеме 12.

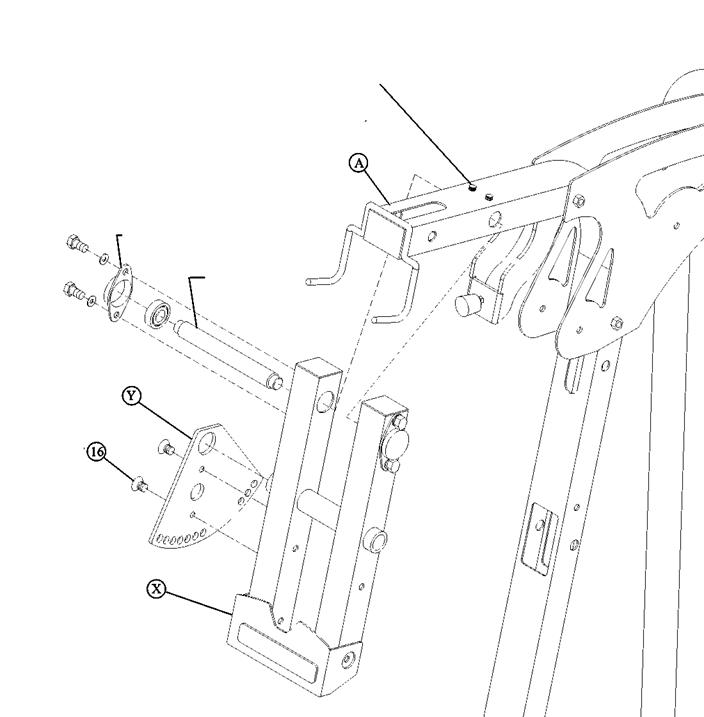

• Надежно зафиксируйте регулировочную пластину рукояти для жима (Y) на опорную раму тяги (X) при помощи двух шестигранных болтов с плоской головкой на 3/8 X 1” (16) согласно схеме 12.

Схема 13

Шаг 13:

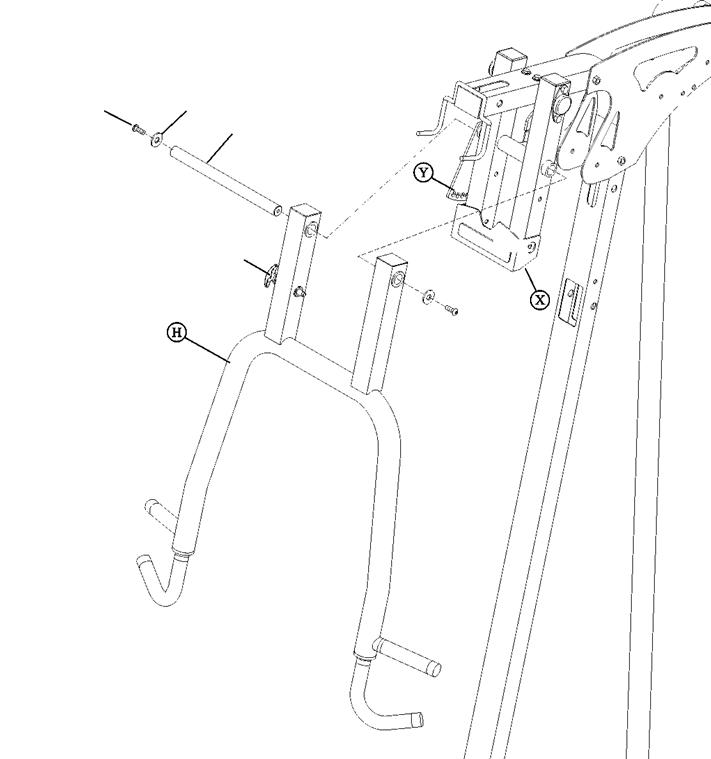

• Отсоедините вал рукоятей для жима от рукояти для жима (H) выкрутив два винта с шестигранным шлицем на 3/8 X 3/4” и две стопорных шайбы на 3/8” согласно схеме 13.

• Установите вал рукоятей для жима в рукоять для жима (H) и опорную раму (X), после чего установите винты с шестигранным шлицем на 3/8 X 3/4” и стопорные шайбы на 3/8” на вал рукоятей для жима согласно схеме 13. (ПРИМЕЧАНИЕ: затяните крепеж так, чтобы детали не шатались, но при этом рукояти для жима можно было свободно вращать.)

• Отведите пружинный фиксатор и вращайте тягу (H), пока пружинный фиксатор не соединится с регулировочной пластиной рукояти для жима (Y).

Схема 14

Шаг 14:

• Проведите верхний кабель (AM) через корпус тренажера (A), после чего зафиксируйте шкив 3-1/2” (35) на корпусе (A) при помощи болта на 3/8 X 3-3/4” (6), двух фланцевых распорок на 3/8 X 1-1/16” (26), а также одной стопорной гайки 3/8” (19). См. схему 14. (ПРИМЕЧАНИЕ: убедитесь, что кабель проходит через желоба шкивов)

Схема 15

Шаг 15:

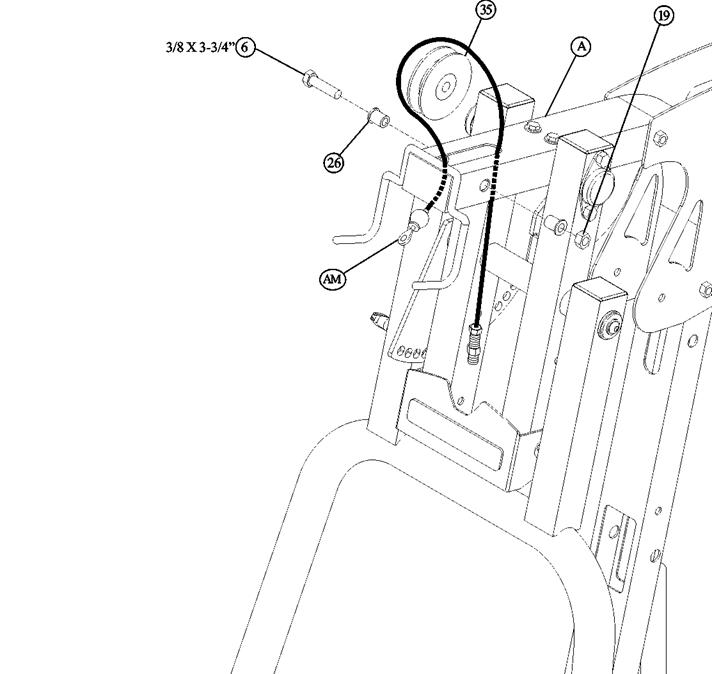

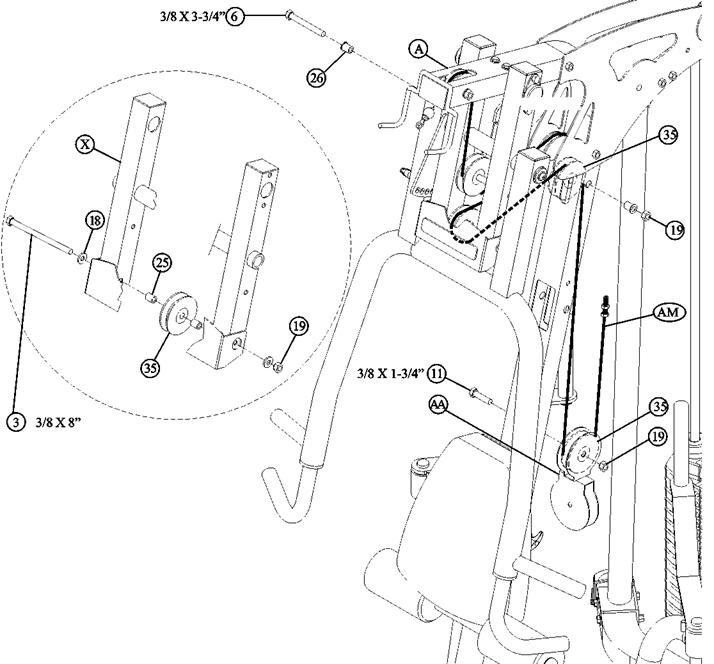

• Проведите верхний кабель (AM) через опорную раму тяги (X) и зафиксируйте шкив 3-1/2” (35) на опорной раме тяги (X) при помощи одного болта на 3/8 X 8” (3), двух шайб на 3/8” (18), двух распорок на 3/8 X 1-1/4” (25) и одной стопорной гайки на 3/8” (19). См. схему 15.

• Проведите верхний кабель (AM) через шкив 3-1/2” (35) и зафиксируйте шкив на левой (D) и правой (E) защитных пластинах верхней части рамы при помощи болта на 3/8 X 3-3/4” (6), двух распорок на 3/8 X 15/16” (24), а также одной стопорной гайки на 3/8” (19). См. схему 15. (ПРИМЕЧАНИЕ: убедитесь, что кабель проходит через желоба шкивов)

Схема 16

Шаг 16:

• Проведите верхний кабель (AM) через опорную раму тяги (X) и зафиксируйте шкив 3-1/2” (35) на опорной раме тяги (X) при помощи одного болта на 3/8 X 8” (3), двух шайб на 3/8” (18), двух распорок на 3/8 X 1-1/4” (25) и одной стопорной гайки на 3/8” (19). См. схему 16.

• Проведите верхний кабель (AM) через корпус тренажера (A), после чего зафиксируйте шкив 3-1/2” (35) на корпусе (A) при помощи болта на 3/8 X 3-3/4” (6), двух фланцевых распорок на 3/8 X 1-1/16” (26), а также одной стопорной гайки 3/8” (19). См. схему 16.

• Проведите верхний кабель (AM) через шкив на 3-1/2” (35) и зафиксируйте шкив на двойном подвесном блоке (AA) при помощи болта на 3/8 X 1-3/4” (11) и стопорной гайки на 3/8” (19). См. схему 16. (ПРИМЕЧАНИЕ: убедитесь, что кабель проходит через желоба шкивов)

Шаг 17:

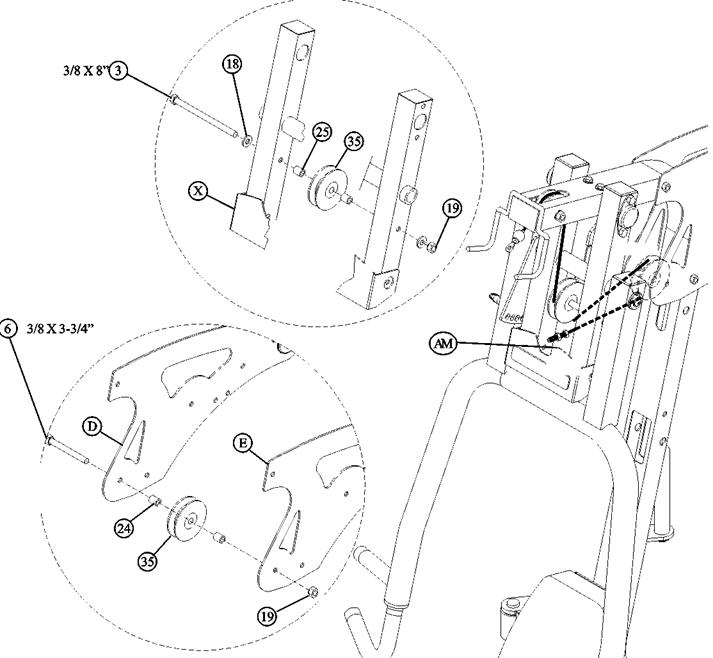

• Проведите верхний кабель (AM) через шкив 4-1/2” (36) и зафиксируйте шкив на левой (D) и правой (E)

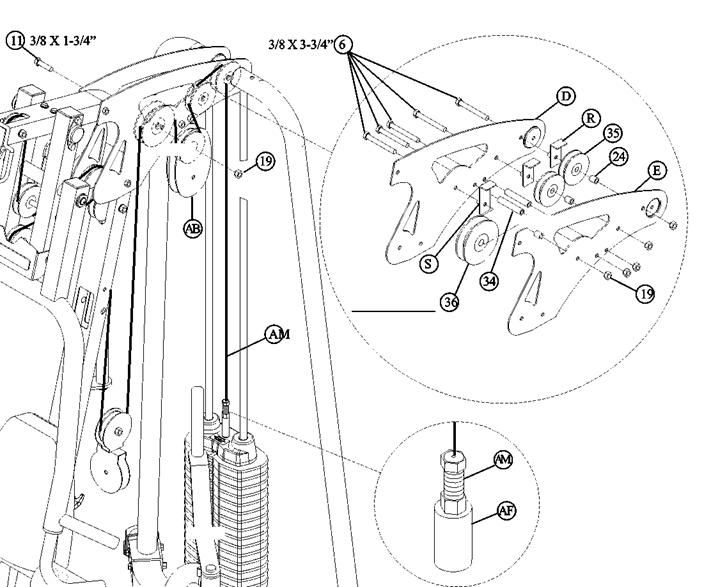

защитных пластинах верхней части рамы при помощи болта на 3/8 X 3-3/4” (6), тросового крепления “L” (S), распорки 1” (24) и стопорной гайки на 3/8” (19). См. схему 17.

• Надежно зафиксируйте две пластмассовых втулок (34) на левой (D) и правой (E) защитных пластинах верхней части рамы при помощи двух болтов на 3/8 X 3-3/4” (6) и двух стопорных гаек на 3/8” (19) согласно схеме 17.

• Проведите верхний кабель (AM) через шкив 3-1/2” (35) и зафиксируйте две пластины подвесного блока (AB) на шкиве 3-1/2” (35) при помощи болта на 3/8 X 1-3/4” (11) и стопорной гайки на 3/8” (19). См. схему 17. (ПРИМЕЧАНИЕ: убедитесь, что кабель проходит через желоба шкивов)

• Проведите верхний кабель (AM) через два шкива 3-1/2” (35) и зафиксируйте шкивы на левой (D) и правой (E)

защитных пластинах верхней части рамы при помощи двух болтов на 3/8 X 3-3/4” (6), двух коротких тросовых креплений “L” (R), двух распорок 15/16” (24), а также двух стопорных гаек 3/8” (19). См. схему 17.

• Вкрутите резьбовой конец верхнего кабеля (AM) в соответствующий разъем на верхней плите весового стека с направляющей (AF). См. схему 17.

Схема 18

Шаг 18:

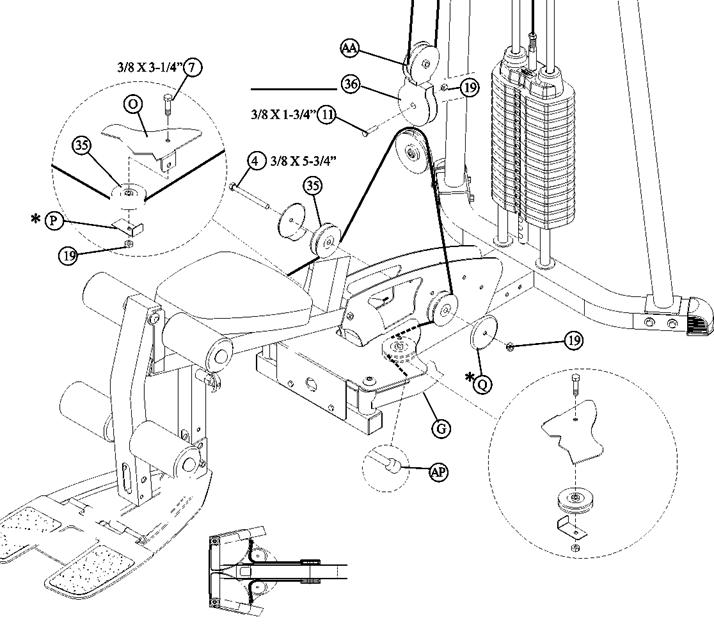

• Надежно зафиксируйте кабель сведения (AP) на правой тяге сведения (6) согласно схеме 18.

• Зафиксируйте шкив 3-1/2” (35) на пластине сведения (O) при помощи болта на 3/8 X 3-1/4” (7), держателя кабеля “L” (P), а также стопорной гайки на 3/8” (19). См. схему 18 (Примечание: перед фиксацией шкива на пластине сведения необходимо провести кабель сведения (43) через шкив).

• Зафиксируйте два шкива 3-1/2” (35) на нижних пластинах (C) при помощи болта на 3/8 X 5-3/4” (4), двух защитных элементов шкива (Q) и одной стопорной гайки на 3/8” (19). См. схему 18 (Примечание: перед тем как фиксировать шкив на пластине сведения, проведите через него кабель сведения (AP).

• Проведите кабель сведения (AP) через шкив 4-1/2” (36) и зафиксируйте шкив 4-1/2” (36) на двойном подвесном блоке (AA) при помощь болта на 3/8 X 1-3/4” (11) и стопорной гайки 3/8” (19). См. схему 18.

• Зафиксируйте шкив 3-1/2” (35) на пластине сведения (O) при помощи болта на 3/8 X 3-1/4” (7), держателя кабеля “L” (P), а также стопорной гайки на 3/8” (19). См. схему 18 (Примечание: перед тем как фиксировать шкив на пластине сведения, проведите через него кабель сведения (AP)).

• Надежно зафиксируйте кабель сведения (AP) на левой тяге сведения (G) согласно схеме 18.

Схема 19

Шаг 19:

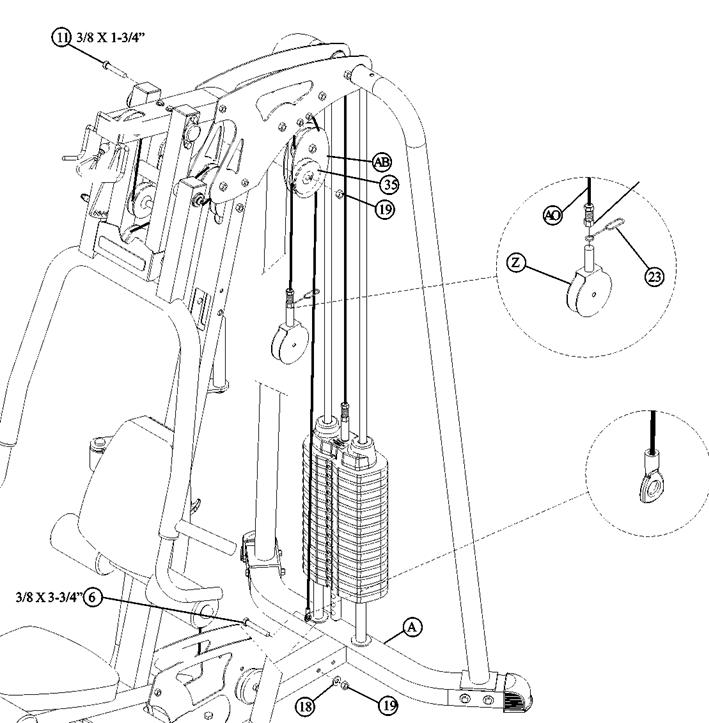

• Зафиксируйте резьбовой наконечник нижнего кабеля (АО) на конце держателя подвесного блока (Z). Зафиксируйте направляющую кабеля (23) при помощи зажимной гайки. См. схему 19.

• Проведите ведущий кабель (AO) через шкив 3-1/2” (35) и зафиксируйте шкив на пластинах подвесного блока (AB) при помощи болта 3/8 X 1-3/4” (11) и стопорной гайки на 3/8” (19). См. схему 19. (ПРИМЕЧАНИЕ: убедитесь, что кабель проходит через желоба шкивов)

• Проведите фиксируемый конец ведущего кабеля (AO) через направляющую (23), а затем надежно зафиксируйте конец кабеля (AO) на корпусе тренажера при помощи болта на 3/8 X 3-3/4” (6), шайбы на 3/8” (18), а также стопорной гайки на 3/8” (19) согласно схеме 19.

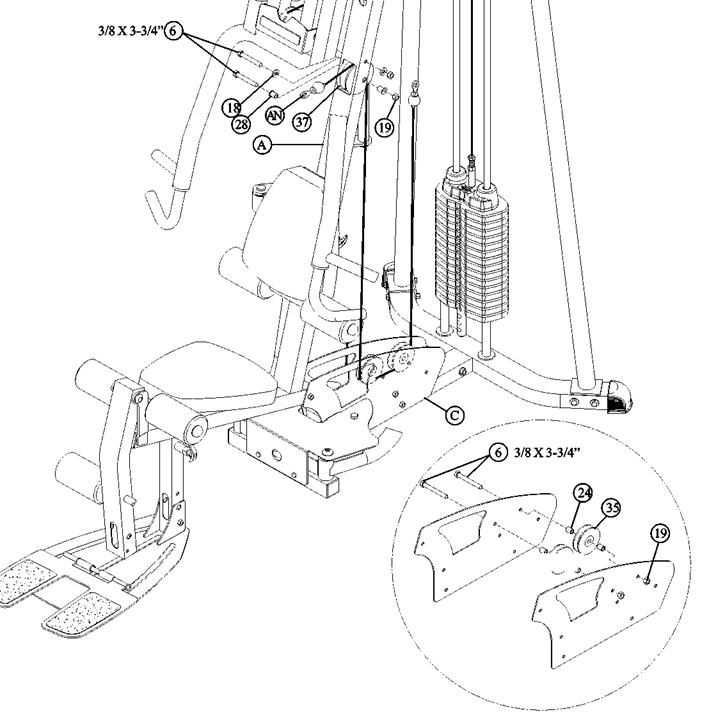

Схема 20

Шаг 20:

• Проведите большой закругленный конец нижнего кабеля (AN) через внутренний шкив (37), после чего зафиксируйте шкив на корпусе тренажера (A) при помощи двух болтов на 3/8 X 3-3/4” (6), двух фланцевых распорок 19/32” (28), двух шайб на 3/8” (18) и двух стопорных гаек 3/8” (19) согласно схеме 20.

• Проведите маленький закругленный конец нижнего кабеля (AN) через нижние пластины (C) и зафиксируйте на них два шкива 3-1/2” (35) при помощи двух болтов на 3/8 X 3-3/4” (6), четырех распорок 1” (24), а также двух стопорных гаек на 3/8” (19). См. схему

Схема 21

Шаг 21:

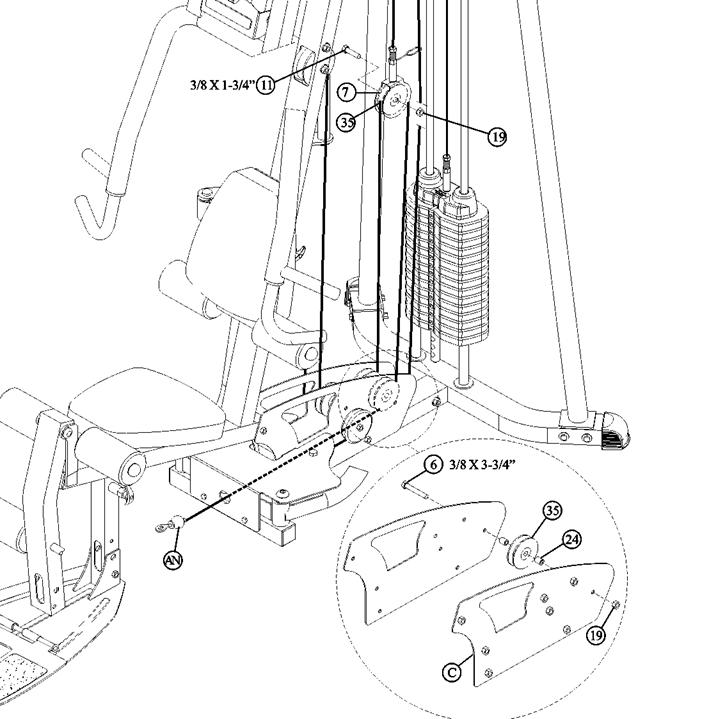

• Проведите нижний кабель (AN) через шкив 3-1/2” (35) и зафиксируйте шкив на держателе (Z) при помощи болта на 3/8 X 1-3/4” (11) и стопорной гайки на 3/8” (19) согласно схеме 21.

• Проведите нижний кабель (AN) через нижние пластины (C) и зафиксируйте на них шкив 3-1/2” (35) при помощи болта на 3/8 X 3-3/4” (6), двух распорок 15/16” (24) и стопорной гайки на 3/8” (19). См. схему 21.

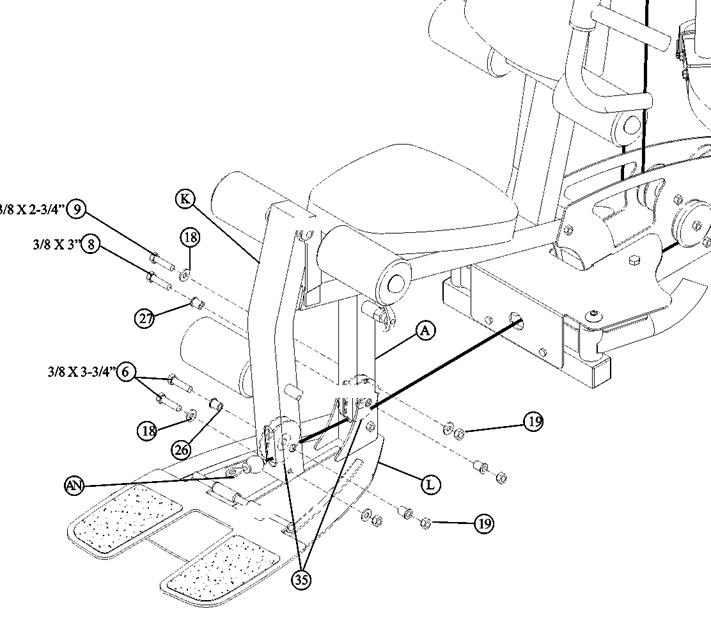

Схема 22

Шаг 22:

• Зафиксируйте шкив 3-1/2” (35) на опорной поверхности (L) при помощи болта на 3/8 X 3” (8), двух распорок 11/16” (27) и стопорной гайки на 3/8” (19). См. схему 22.

• Зафиксируйте болт на 3/8 X 2-3/4” (9) на корпусе тренажера (A) при помощи двух шайб 3/8” (18) и стопорной гайки на 3/8” (19). См. схему 22. (ПРИМЕЧАНИЕ: нижний кабель (AN) должен быть проведен через удерживающий болт, согласно схеме 22.)

• Проведите большой закругленный конец нижнего кабеля (AN) через шкив (35), после чего зафиксируйте шкив на подставке для ног (К) при помощи двух болтов на 3/8 X 3-3/4” (6), двух фланцевых распорок 1-1/16” (26), двух шайб на 3/8”(18) и двух стопорных гаек 3/8” (19) согласно схеме 22. (ПРИМЕЧАНИЕ: нижний кабель (AN) необходимо проводить через удерживающий болт[DVX3] .

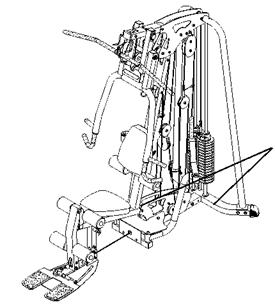

Диагностика неисправностей

• Если длина кабелей кажется неправильной, убедитесь что два шкива 4-1/2” PULLEYS (36) расположены правильно, как это показано на схеме выше.

• Если кабели трутся или шумят при использовании тренажера, убедитесь, что все держатели кабеля “L” и защитные элементы шкива повернуты в правильном направлении.

Схема 23

Шаг 23:

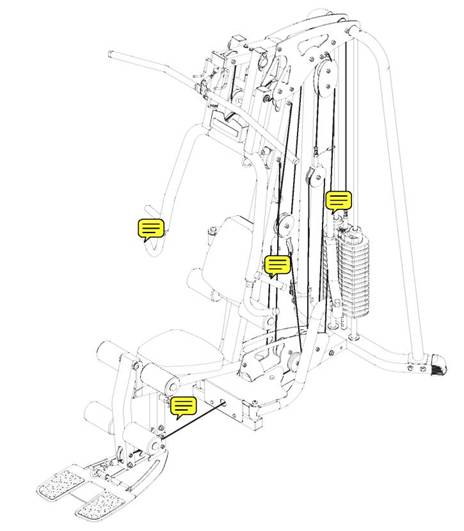

• Если после завершения сборки верхняя плита весового стека с направляющей (AF) не установилась на верхнюю весовую пластину, необходимо опустить плиту (AF), установить фиксатор веса и выполнить на тренажере несколько упражнений. Это поможет уменьшить натяжение кабелей и предотвратит подъем верхней плиты весового стека с направляющей (AF). См. схему 23.

• Если после завершения предыдущего шага верхняя плита весового стека с направляющей (AF) по-прежнему не установилась на верхнюю весовую пластину, либо кабель сильно растянут, произведите настройку резьбового конца верхнего кабеля (AM) или регулируемого амортизатора соответственно, а также затяните зажимные гайки. См. схему 23.

• Для максимально эффективной работы тренажера, верхняя плита весового стека с направляющей (AF) должна плотно прилегать к верхней весовой пластине.

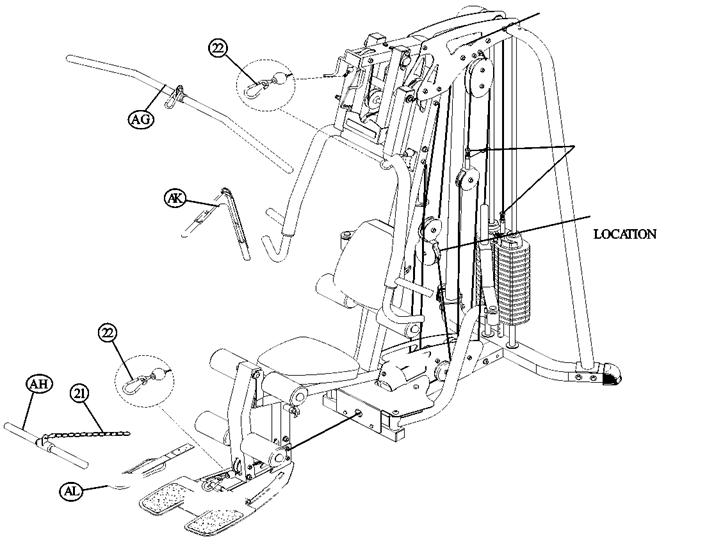

• Подсоедините к верхней ручке (AG) шаровой наконечник верхнего кабеля (AM). Для этого используйте соединительный элемент (22), показанный на схеме 23.

• Соедините ремень для лодыжек (AL) с 12-звеньевой цепью (21) при помощи соединительного элемента (22) согласно схеме 23.

• Соедините ремень для пресса (AK) с шаровым наконечником нижнего кабеля (AN) при помощи соединительного элемента (22) согласно схеме 23.

Благодарим вас за покупку тренажерной мультистанции Life Fitness GS4. Если у вас имеются сомнения относительно использования тех или иных функций оборудования, обратитесь в службу поддержки клиентов Life Fitness, позвонив по номеру 1-800-351-3737.

ОБСЛУЖИВАНИЕ

Обратите внимание

* Рекомендуем осуществлять регулярную чистку вашего тренажера (сиденье и корпус) при помощи теплой воды с добавлением мыла. Краску для ликвидации дефектов окраски можно приобрести в службе технической поддержки Life Fitness. Вы можете обратиться туда, позвонив по номеру 1-800-351-3737.

* Проводите ежедневный осмотр оборудования. Затягивайте все слабые соединения и заменяйте все изношенные части сразу после того, как обнаружите неисправность. Невыполнение данных рекомендаций может привести к серьезным травмам

* Регулярно наносите на направляющие тяги тефлоновую смазку или ее аналог

* ЗАФИКСИРУЙТЕ УКАЗАННЫЕ НИЖЕ ДАННЫЕ. В случае, если вашему оборудованию потребуется техническое обслуживание, у вас могут запросить эти данные.

Не забудьте заполнить онлайновую регистрационную карту, перейдя по ссылке: www. /registration.

НОМЕР МОДЕЛИ ____________________________

СЕРИЙНЫЙ НОМЕР _________________________

ДАТА ПОКУПКИ: ____________________________

ИМЯ ПРОДАВЦА: ____________________________

ТЕЛЕФОН ПРОДАВЦА _______________________

Благодарим вас за покупку тренажерной мультистанции Life Fitness GS4.

ОТДЕЛ ПО РАБОТЕ С КЛИЕНТАМИ КОМПАНИИ LIFE FITNESS

5100 N. River Road

Schiller Park, Illinois 60176, U. S.A.

Телефон: [phone] Факс: [phone]

1.800.351.3737 (для жителей США и Канады звонок бесплатный)

www.

МЕЖДУНАРОДНЫЕ ОФИСЫ

Life Fitness Atlantic BV

Atlantic Headquarters

Bijdorpplein 25-31

2992 LB Barendrecht

The Netherlands

Телефон: [phone]

Факс: [phone]

Life Fitness EUROPE GmbH

Siemensstrasse 3

85716 Unterschleissheim

Germany

Телефон: [phone]

Факс: [phone]

Life Fitness Italia S. R.L.

Via Elvas 92

39042 Bressanone

Italy

Телефон: [phone]

Факс: [phone]

Life Fitness Asia Pacific Limited

Room 2610, Miramar Tower

132 Nathan Road, Tsimshatsui

Kowloon, Hong Kong

Телефон: [phone]

Факс: [phone]

Life Fitness (UK) Ltd.

Queen Adelaide

Ely, Cambs CB7 4UB

United Kingdom

Телефон СТП: [phone]

Факс СТП: [phone]

Life Fitness Benelux N. V.

Bijdorpplein 25-31

2992 LB Barendrecht

The Netherlands

Телефон: [phone]

Факс: [phone]

Life Fitness Japan

8/F, Nippon Brunswick Building

5-27-7 Sendagaya

Shibuya-Ku, Tokyo 151-0051

Japan

Телефон: [phone]

Факс: [phone]

Life Fitness Do Brazil

Al. Rio Negro, 433-Predio 2-Sala 2

3є andar (Confab)

Aplhaville-Barueri-Sao Paulo

CEP: 06454-904

Brazil

Телефон: [phone]

Факс: [phone]

 [DVX1]Проверить

 [DVX2]Проверить

 [DVX3]текст не закончен
