Перед использованием устройства, пожалуйста, внимательно прочтите настоящее руководство!
Информация, изложенная в настоящем руководстве, основана на самой последней информации и может быть изменена. Наша компания сохраняет за собой право вносить изменения в конструкцию и/или конфигурацию продукта в любое время без обязательств вносить данные изменения в более ранние версии продукта.
Дальнейшую информацию можно получить на нашем сайте: www.
A) Перед началом работы, пожалуйста, внимательно прочтите настоящее руководство:
Поздравляем вас с покупкой нашей высококачественной ловушки для слепней. Перед началом использования продукта внимательно прочтите настоящее руководство. Если у вас возникли вопросы, пожалуйста, обратитесь к вашему местному поставщику.
Информация, изложенная в настоящем руководстве, основана на самой последней информации и может быть изменена. Наша компания сохраняет за собой право вносить изменения в конструкцию и/или конфигурацию продукта в любое время без обязательств вносить данные изменения в более ранние версии продукта. Бережено храните настоящее руководство для последующего использования.
B) Получение устройства:
При распаковке устройства проверьте наличие любых повреждений, возникших при транспортировке. При обнаружении повреждений письменно уведомьте транспортную компанию и поставщика в течение 8 дней после получения, с полным описанием полученных повреждений. Сохраните оборудование и упаковочные материалы для осмотра. Проверьте, что комплектация устройства соответствует заказу. Перед использованием устройства необходимо снять все упаковочные материалы.
C) Установка H-ловушки:
H-ловушку необходимо установить в непосредственной близости от мест отдыха и/или кормления животных на уровне земли или напротив стены или столба. Лошади, особенно любознательные животные, поэтому они могут грызть пластиковый кожух. Это необходимо предотвратить, чтобы защитить от повреждений H-ловушку.
Числа, указанные в тексте ниже, относятся к числам на чертежах устройства в разобранном виде, рисунки 1-4, изображенные на оборотной стороне настоящего руководства.
D) Требуемые монтажные инструменты:
• Молоток
• Разводной ключ
E) Установка:
1. Отметьте место в земле, где вы хотите установить устройство.
2. Поместите металлическую заглушку (28) в основную трубу, затем плотно забейте основную трубу (1) в землю. Смотрите рисунок 2.
3. Когда основная труба (1) плотно забита в землю, выньте заглушку основной трубы (28) из трубы. Сохраните заглушку, поскольку она может понадобиться при дальнейшей установке или переустановке.
4. Наденьте основную соединительную трубу (2) на основную трубу (1), используя длинный болт (25), гайку для длинного болта (26) и шайбу (27), устанавливаемую между ними.
5. Теперь расположите уголок между основной соединительной трубой (2) и средней трубой (5), убедившись, что метка “L” на нижней изогнутой петле (3) находится напротив метки “L” на нижней прямой петле (4). Смотрите рисунок 4.
6. Далее используйте болт с квадратным подголовком (22), шайбу (24) и гайку (23), чтобы зафиксировать эти петли.
7. Метка “M” средней изогнутой петли (6) должна находиться напротив метки “M” средней прямой петли (7). Смотрите рисунок 4.
8. Далее используйте болт с квадратным подголовком (22), шайбу (24) и гайку (23), чтобы зафиксировать эти петли.
9. Метка “T” верхней изогнутой петли (9) должна находиться напротив метки “T” верхней прямой петли (10). Смотрите также рисунок 4.
10. Далее используйте болт с квадратным подголовком (22), шайбу (24) и гайку (23), чтобы зафиксировать эти петли.
11. Убедитесь, что скоба (11) и стабилизирующее кольцо (12) плотно соединены с помощью четырех болтов M8.
12. Надуйте шар (20), используя компрессорный блок, насос для воздушных матрасов или насос, входящий в комплект поставки. Диаметр шара должен быть около 60 см. Вставьте белую пластиковую заглушку после надувания шара.
13. Поместите колпак (17) на металлический держас помощью обруча с крючком (15).
14 Поднимите вверх колпак (17) и прикрепите шар (20) на металлический держа, используя крючок шара (16).
15. Вставьте один конец фитинга (19) в армированную трубу (18), смотрите рисунок 3.
16. Вставьте армированную трубу (18) с фитингом (19) в отверстие в нижнем конце колпака (17). При необходимости используйте мыло, чтобы смазать трубу и облегчить процесс установки. Подсоедините другой конец армированной трубы к следующему фитингу, чтобы сформировать три армированные трубы и три фитинга в одно круглое кольцо.
17. Поместите приемный лоток (21) с закрытой крышкой в держа
Теперь H-ловушка готова к использованию.
F) Периодическое техобслуживание:
• Необходимо регулярно проверять и опорожнять приемный лоток ловушки слепней (при необходимости наполненный водой).
• Убедитесь в том, что шар надут.
• Грозы и сильные ветра влияют на стабильность H-ловушки. Проверяйте периодически или после грозы.
• Заглушку в шаре можно вынуть с помощью инструмента для извлечения заглушек, который включен в комплект поставки.
G) Основные характеристики:
• Гальванизированная, антикоррозийная конструкция.
• Устойчивый против атмосферных воздействий дизайн.
• Значительно снижает популяцию слепней.
• Легкая установка с помощью входящего в комплект поставки земляного бура-острия.
• Дружественность к окружающей среде.
• Эргономический дизайн, обеспечивающий удобное обращение с ловушкой.
• Эффективный и удобный контроль количества слепней.
• 2-летняя гарантия на механические дефекты.
H) Спецификация:
Размеры : 1,20 м средний диаметр, высота от земли около 2,20 м
Цвет : черный шар и зеленый конический пластиковый колпак
Материал : монтажный каркас покрытый цинком, толщиной 2,0 мм
Вес : около 15 кг
Инструменты : ручной насос включен в комплект поставки
Приемный лоток : 1 штука
Размер упаковки : 1100 x 310 x 210 мм
Упаковка : включена экспортная упаковка
Руководство : на Английском/Голландском языке

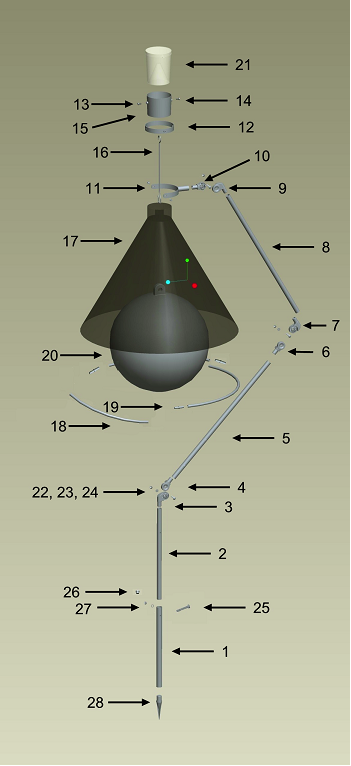

Рисунок 1: Устройство в разобранном виде
Номер компонента | Наименование компонента | Кол-во |
1 | Основная труба | 1 |
2 | Основная соединительная труба | 1 |
3 | Нижняя изогнутая петля | 1 |
4 | Нижняя прямая петля | 1 |
5 | Средняя труба | 1 |
6 | Средняя изогнутая петля | 1 |
7 | Средняя прямая петля | 1 |
8 | Верхняя труба | 1 |
9 | Верхняя изогнутая петля | 1 |
10 | Верхняя прямая петля | 1 |
11 | Скоба | 1 |
12 | Стабилизирующее кольцо | 1 |
13 | Болт M8 | 4 |
14 | Держатель | 1 |
15 | Обруч с крючком | 1 |
16 | Крючок шара | 1 |
17 | Колпак | 1 |
18 | Армированная труба | 3 |
19 | Фитинг | 3 |
20 | Шар | 1 |
21 | Приемный лоток | 1 |
22 | Болт с квадратным подголовком | 3 |
23 | Гайка для болта с квадратным подголовком | 3 |
24 | Шайба для болта с квадратным подголовком | 3 |
25 | Длинный болт | 1 |
26 | Гайка для длинного болта | 1 |
27 | Пружинная шайба | 1 |
28 | Заглушка основной трубы | 1 |

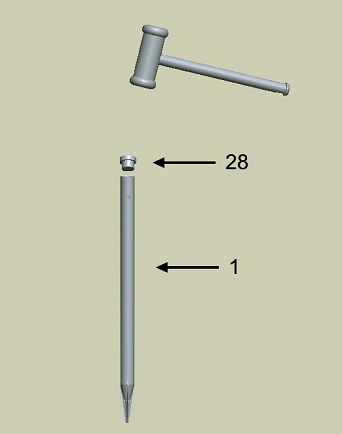

Рисунок 2: Забейте молотком основную трубу в землю
Рисунок 3: Установите фитинг на армированную трубу

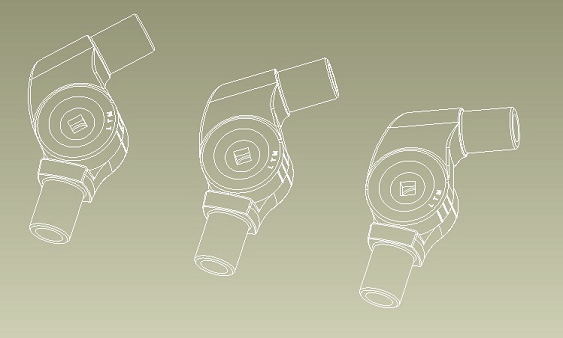

Рисунок 4: Метки на петлях
• Нижняя труба: Убедитесь в том, что метки “L” на петлях находятся напротив друг друга.
• Средняя труба: Убедитесь в том, что метки “M” на петлях находятся напротив друг друга.
• Верхняя труба: Убедитесь в том, что метки “T” на петлях находятся напротив друг друга.
