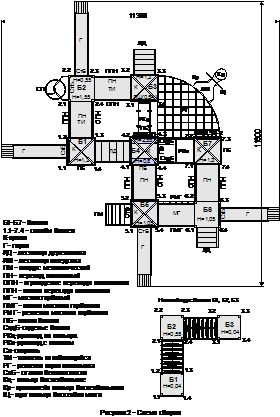

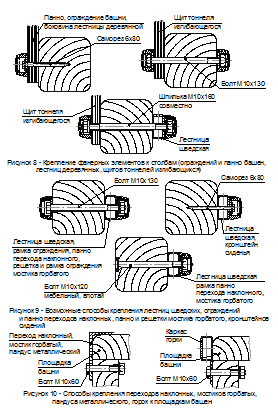

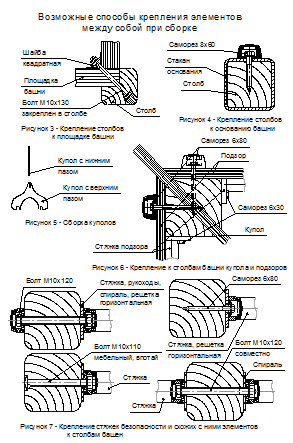

Пятая башня должна состоять:

- из одной смотровой площадки расположенной на высоте не менее 1,05м;

- пандуса металлического;

- горки высотой не менее 1,05м. с деревянным ковриком безопасности;

- из мостика горбатого.

Шестая башня должна состоять:

-из смотровой площадки расположенной на высоте не менее 1,05м;

- лестницы деревянной;

- горки высотой не менее 1,05м с деревянным ковриком безопасности;

- перехода наклонного с горбатым мостиком соединенным с 5 башней.

Седьмая башня должна состоять:

- из смотровой площадки расположенной на высоте не менее 1,3м;

- шведской лестницы;

- перехода наклонного;

- рукохода с канатом.

Решетка горизонтальная должна иметь баскетбольное кольцо со щитом.

Изделие № 2

КАЧАЛКА НА ПРУЖИНАХ

Для детей от 2 до 6 лет

1. Назначение

1.1 Данное изделие используется для:

- развития ловкости;

- воспитания смелости;

- развития координации движений.

2. Основные технические данные

2.1 Габаритные размеры, мм:

- длина 1240

- ширина 1100

- высота 1280

2.2 Качалка рассчитана на одного человека

2.3 Заглубление

в грунт + бетон, мм 200+200

3. Комплектность

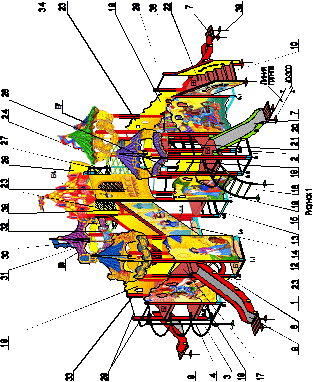

3.1 Изделие поставляется в сборе ( рисунок 1).

3.2 Изделие должно иметь маркировку.

3.2.3 Изделие заглубляется на 400 мм. Базовая отметка заглубления нанесена несмываемой краской.

4. Сборка и монтаж

4.1 Сборку изделия (при необходимости) следует выполнять, как указано на рисунке 1.

4.2 При установке изделия средства механизации не используются. Все работы производятся вручную.

4.3 Изделие фиксируется от смещения в бетонном фундаменте (бетон марки 400-500).

4.4 При установке изделия на площадке необходимо выдержать размеры зоны безопасности (от 1,5 до 3,5 м по периметру изделия) согласно требованиям ГОСТ Р 52169-2003, ГОСТ Р 52168-2004 и др.

5. Гарантии изготовителя

5.1 Срок гарантии на изделие 12 месяцев со дня поставки (продажи) потребителю.

5.2 Гарантии не распространяются на повреждения вследствие вандализма.

6. Требования безопасности

6.1 Изделие должно быть установлено с соблюдением требований, предъявляемым к размерам зон безопасности в ГОСТ Р 52169-2003 и др.

7. Правила эксплуатации

7.1 Дети до 7-ми лет должны находиться на детской площадке под присмотром родителей, воспитателей или сопровождающих взрослых.

7.2 Перед использованием игрового оборудования необходимо убедиться в безопасности оборудования и в отсутствии в его зоне посторонних опасных предметов.

На детской игровой площадке ЗАПРЕЩАЕТСЯ:

7.3 Пользоваться детским игровым оборудованием лицам старше 16 лет и массой более 70 кг.

7.4 Использовать игровое оборудование не по назначению, а также пачкать или ломать оборудование.

8. Приложение

Каркас фундамента и 3 пружины должны быть изготовлены из метала с применением порошковой покраски. Декоративные части должны быть изготовлены из многослойной и влагостойкой фанеры хвойных пород высших сортов. Все деревянные части должны быть пропитаны атмосферостойким составом и окрашены профессиональными алкидными эмалями устойчивыми к воздействию ультрафиолетовых лучей и атмосферных осадков. Декоративные панели должны быть с применением художественной росписи. Качалка на пружинах должна быть выполнена в виде автомобиля с прорисовкой колес, фар, радиаторной решетки.

Изделие № 3

КАЧЕЛИ МАЯТНИКОВЫЕ

НА ЖЕСТКОЙ ПОДВЕСКЕ

Для детей от 6 до 12 лет

1. Назначение

1.1 Данное изделие используется для:

- игры;

- развития ловкости;

- воспитания смелости;

- преодоления страха при нахождении на высоте;

- развития координации движений.

1.2 Изделие должно эксплуатироваться на открытом воздухе и в части воздействия климатических факторов соответствует исполнению У1 ГОСТ 15150.

Разрешается эксплуатация изделия при температуре окружающей среды не ниже минус 30°С и не выше плюс 40°С.

2. Основные технические данные

2.1 Габаритные размеры, мм:

- длина 3620

- ширина 2810

- высота от уровня земли 2220

2.2 Качели рассчитаны на двух человек.

2.3 Расстояние от уровня земли до низа сидения в состоянии покоя, мм 450

2.4 Заглубление в грунт, мм 200

3. Комплектность

3.1 В состав изделия входят следующие элементы (см. рисунок 1,):

1 – Балка 1

2 – Люлька 2

3 – Стойка 6

4 – Стяжка боковая 3

5 – Стяжка нижняя 4

6 – Стержень фиксирующий

L=600 мм 4

Для установки в сыпучий грунт качели могут быть укомплектованы 8 стержнями.

Стоимость стержней фиксирующих в стоимость изделия не входит.

Комплект крепежа (шт.):

Болт М10х40 (меб.) 10

Болт М10х50 8

Болт М10х60 (меб.) 6

Гайка М10 8

Гайка М10 (колп.) 16

3.2 Изделие должно иметь маркировку.

3.3 Изделие заглубляется в грунт на 200 мм (см. отметку на каркасе качелей).

4. Сборка и монтаж

4.1 Сборку изделия (при необходимости) следует выполнять, как указано на рисунке 1.

4.2 При сборке и монтаже изделия, в том числе Владельцем, крепежные детали должны быть установлены на эпоксидный клей.

4.3 Заглубить изделие на 200 мм.

4.4 При установке изделия на площадке необходимо выдержать размеры зоны безопасности (от 1,5 до 3,5 м по периметру изделия) согласно требованиям ГОСТ Р 52169, ГОСТ Р 52167, ГОСТ Р 52168 и др.

4.5 Изделие фиксируется от смещения фиксирующими стержнями (в стоимость изделия не входят). Стержни после установки обварить.

5.  Гарантии изготовителя

5.1 Срок гарантии на изделие 12 месяцев со дня поставки (продажи) потребителю.

5.2 Гарантии не распространяются на повреждения вследствие вандализма.

6. Требования безопасности

6.1 Изделие должно быть установлено с соблюдением требований, предъявляемым к размерам зон безопасности в ГОСТ Р 52169 и др.

6.2 Площадка, на которой установлено изделие, не должна иметь в зоне приземления препятствий, острых, заточенных частей или опасных выступов.

7.  Правила эксплуатации

7.1 Дети до 7-ми лет должны находиться на детской площадке под присмотром родителей, воспитателей или сопровождающих взрослых.

7.2 Перед использованием игрового оборудования необходимо убедиться в безопасности оборудования и в отсутствии в его зоне посторонних опасных предметов.

На детской игровой площадке ЗАПРЕЩАЕТСЯ:

7.3 Пользоваться детским игровым оборудованием лицам старше 16 лет и массой более 70 кг.

7.4 Использовать игровое оборудование не по назначению, а также пачкать или ломать оборудование.

8.  Приложение

Качели маятниковые должны быть выполнены из металлической трубы. Боковые стойки должны быть закрыты панелями с художественной росписью. Основание качелей должно представлять собой шесть штифтов с подпятниками, изготовленными из высокопрочной гальванизированной стали. Между стойками, по трем торцевым сторонам на высоте около 1200мм. должны быть закреплены металлические распорки. Качели должны изготавливаться на жесткой подвеске (места вращения на подшипниках). Два сиденья качелей должны быть выполнены в виде деревянных кресел в металлическом каркасе без подлокотников. Кресла качелей должны быть окрашены в бледно зеленый цвет, на спинке с внутренней и внешней стороны должны быть выполнены красочные рисунки сказочных персонажей. Стойки и перекладины качелей должны быть окрашены в зеленые, красные и желтые тона. Качели предназначены для детей в возрасте от 3 до 6 лет. Количество опор 6.

Изделие №4

КАЧАЛКА – БАЛАНСИР

Для детей от 3 до 12 лет.

1.  Назначение

1.1 Качалка-балансир предназначена для детей в возрасте от 3 до 12 лет.

1.2 Данное изделие используется для:

- развития ловкости;

- воспитания смелости;

- развития координации движений.

1.3 Изделие должно эксплуатироваться на открытом воздухе и в части воздействия климатических факторов соответствует исполнению У1 ГОСТ 15150.

Разрешается эксплуатация изделия при температуре окружающей среды не ниже минус 30°С и не выше плюс 40°С.

2. Основные технические данные

2.1 Габаритные размеры, мм:

- длина 2640

- ширина 760

- высота над уровнем грунта 890

2.2 Высота сидения, мм 550

2.3 Число посадочных мест 2

2.4 Нагрузка на одно сидение, кг 40

2.5 Крепеж в грунт стержнями фиксирующими.

3. Комплектность

3.1 В состав изделия входят следующие элементы, перечисленные в порядке номеров позиций (шт.) – см. рисунок 1:

1 – Основание 1

2 – Коромысло 1

3 – Стержень фиксирующий 2

Стержни фиксирующие в комплект поставки изделия не входят (по отдельному заказу).

Крепеж в комплекте.

4. Сборка и монтаж

4.1 Сборку изделия (при необходимости) следует выполнять, как указано на рисунке 1.

4.2 При сборке и монтаже изделия, в том числе Владельцем, крепежные детали должны быть установлены на эпоксидный клей.

4.3 При установке изделия на площадке необходимо выдержать размеры зоны безопасности (от 1,5 до 3,5 м по периметру изделия) согласно требованиям ГОСТ Р 52169, ГОСТ Р 52167, ГОСТ Р 52168 и др.

4.4 Изделие удерживается от смещения в грунте стержнями (в стоимость изделия не входят).

5. Гарантии изготовителя

5.1 Срок гарантии на изделие 12 месяцев со дня поставки (продажи) потребителю.
