Комплексное задание II уровня

Комплексное задание II уровня

Выполнение задания с применением знаний, умений в области информационно-коммуникационных технологий.

Разработка 3D моделей, создание сборочного узла, чертежей/эскизов в CAD программе.

ЗАДАЧА: моделирование деталей и создание сборки

Время: 4 часа

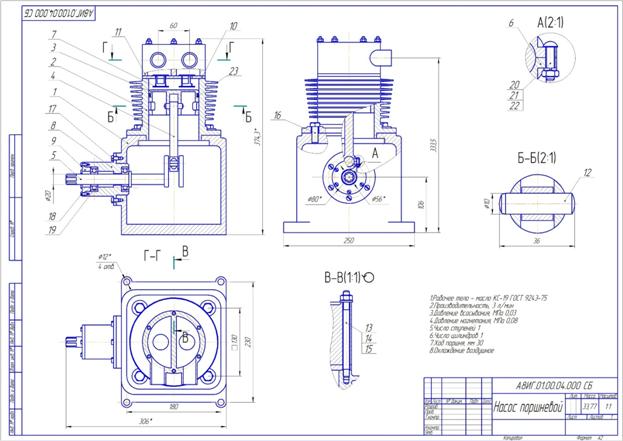

ДАННЫЕ: готовые модели, сборочный чертеж, спецификация

Задача:

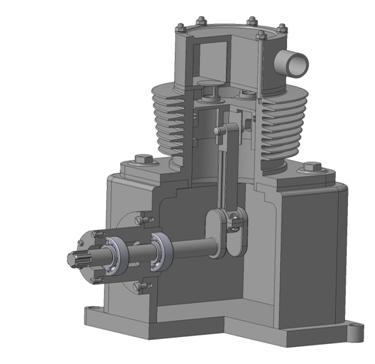

1. Создать трехмерные модели по представленному комплексному (сборочному) чертежу.

2. Создать сборочную модель.

3. Создать деталировку деталей: втулка направляющая, корпус.

Сохранить созданные файлы в подготовленную папку на рабочем столе. В качестве имени файла используйте номер участника и название детали. Например, участник под номером 7 сохраняет деталь «Корпус» под именем 07_Корпус.

В результате работы участник должен получить:

1. Модели деталей и сборки.

2. Чертежи деталей (деталировку): втулка направляющая, корпус.

Критерии оценок:

Моделирование деталей	12
3D модель «Корпус»	2
3D модель «Камера теплопроводящая»	2
3D модель «Поршень»	1
3D модель «Шатун» (деталь дана)	0
3D модель «Вал коленчатый»	1
3D модель «Прихват»	1
3D модель «Клапан»	1
3D модель «Втулка направляющая»	1
3D модель «Втулка уплотнительная»	1
3D модель «Плита» (деталь дана)	0
3D модель «Камера распределения»	2
Моделирование сборки	10
Деталь помещена в сборку и наложены все необходимые связи (если нет всех необходимых связей, снимается 0,3 балла; если деталь отсутствует в сборке, снимается 0,4 балла)	5
Использование стандартных изделий (библиотек)	2
Присутствие или применение подсборок	2
Дизайн	1
Построение чертежа детали	6
Деталь «Втулка направляющая» оформлена в соответствии с нормами ЕСКД, указаны все необходимые размеры	1,5
На чертеже присутствуют все необходимые виды, разрезы, сечения, дополнительные виды для обеспечения представления всей необходимой информации	1,5
Деталь «Корпус» оформлена в соответствии с нормами ЕСКД, указаны все необходимые размеры	1,5
На чертеже присутствуют все необходимые виды, разрезы, сечения, дополнительные виды для обеспечения представления всей необходимой информации	1,5
Создание анимации сборки изделия	2
Правильная работа изделия. За каждое пересечение/столкновение компонентов снимается 0,3 балла	2
Всего	30
